可视化自适应网格上的马赫数

要在极超音速流中可视化激波，可在绘制马赫数的区域内创建一个标量场景。该标量场景中可以添加一个网格单元计数注释作为网格自适应的指示器。

  1. 要创建网格单元数报告：
    1. 右键单击报告节点，然后选择新建报告 > 用户 > 单元计数。
    2. 将单元计数 1 节点重命名为网格单元计数。
    3. 选择 Cell Count(网格单元计数) 节点，然后将部件设为区域 > SphereFlow。
  2. 要创建曳力报告：
    1. 右键单击报告节点，然后选择新建 > 流/能量 > 力。
    2. 将力 1 节点重命名为曳力。
    3. 选择曳力节点，然后设置以下属性：
      属性 设置
      方向 [1.0, 0.0, 0.0]
      部件 SphereFlow:sphere
  3. 要创建包括网格单元数和曳力报告的绘图：
    1. 同时选择报告 > 网格单元数节点和报告 > 曳力节点。
    2. 右键单击其中任意一个，然后选择根据报告创建监视器和绘图。
    3. 在显示的根据报告创建绘图对话框中，选择单个绘图。
    4. 要有效地在一个绘图中演示两个报告的曲线，右键单击报告绘图 > 轴，然后选择新建轴 > 右。
    5. 选择轴节点，然后设置下列属性：
      节点 属性 设置
      左轴 最小值 1.5E7
      最大值 1.7E7
      右轴 最小值 0.0
      最大值 1E6
    6. 要为网格单元数报告选择右轴，可选择报告绘图 > 数据系列 > 网格单元计数监视器节点，然后将 Y 轴设为右轴。
  4. 要创建平行于 Y 轴的平面截面：
    1. 右键单击场景节点，然后选择新建 > 空。
    2. 切换到“场景/绘图”面板，右键单击场景 1 节点，然后选择新建显示器 > 标量。
    3. 将场景 1 场景重命名为 MachNumber(马赫数)。
    4. 选择 MachNumber(马赫数) > 标量 1 节点，然后设置下列属性：
      节点 属性 设置
      标量 1 显示网格 ✓
      部件 部件 SphereFlow:free stream、SphereFlow:sphere、SphereFlow:sym
      标量场 函数 马赫数 > 基准参考系
      自动范围 关闭
      剪切 关闭
      最小值 0.0
      最大值 12.0
    5. 在可见性工具栏中，选择保存-恢复-选择视图，然后设置视图 > +Z > Up +Y。
    6. 要根据网格单元数报告创建注释，右键单击报告 > 网格单元数节点，然后选择根据报告创建文本注释。
    7. 选择工具 > 注释 > 网格单元数节点，然后通过拖放将其添加到打开的场景。
    创建的绘图如下所示：


  5. 要观察网格单元细化状态，可创建一个场景，显示自适应准则函数 RefineCriteronMachNumber：
    1. 右键单击场景 > MachNumber(马赫数) 节点，然后选择复制。
    2. 右键单击场景节点，然后选择粘贴。
    3. 将 Copy of MachNumber(马赫数副本) 场景重命名为 RefinementFunction(细化函数)。
    4. 选择 RefinementFunction(细化函数) 节点，然后设置下列属性：
      节点 属性 设置
      标量 1 显示网格 ✓
      部件 部件 SphereFlow:free stream、SphereFlow:sphere、SphereFlow:sym
      标量场 函数 RefineCriterionMachNumber(细化准则马赫数)
      自动范围 关闭
      剪切 关闭
      最小值 0.5
      最大值 1.0
      颜色条 标签数 6

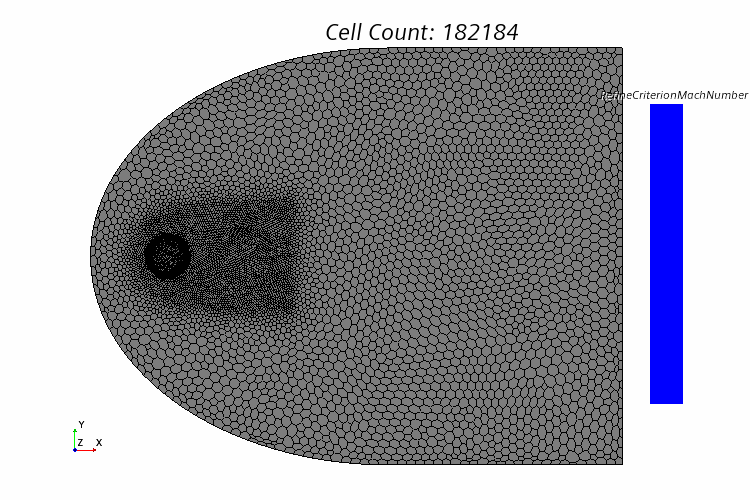

    创建的绘图如下所示：
