分析结果

在模拟完成后分析结果。在点探针处，将压力和声压级与模拟中提供的数据进行比较，而无需使用海绵层模型。

要分析结果：
  1. 右键单击绘图 > 压力监视器绘图节点，然后选择打开。
  2. 将来自 RANS 模拟的数据添加到压力监视器绘图：
    1. 右键单击绘图 > 压力监视器绘图 > 数据系列节点，然后选择添加数据。
    2. 在将数据提供方添加至绘图对话框中，选择表 > noASZ_pressureProbe。
    3. 打开压力监视器绘图。

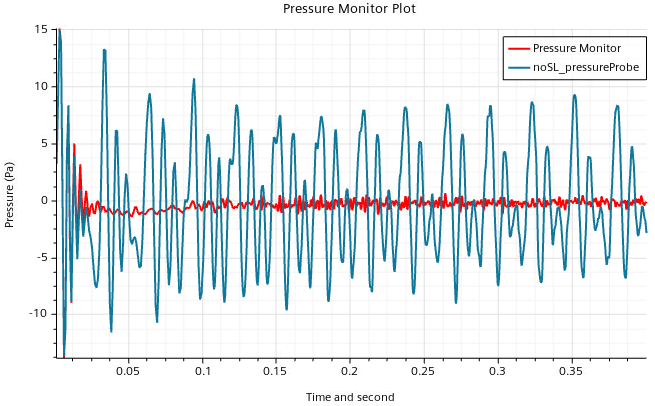

      该绘图显示激活海绵层后压力波动较小。
  3. 为声压级创建快速傅立叶变换 (FFT)：
    1. 右键单击工具 > 数据集函数节点，然后选择新建 > 点时间傅立叶变换 (G[p])。
    2. 选择数据集函数 > G(p) 1 节点，然后设置以下属性：
      属性设置
      开始时间0.2 s
      截断时间0.4 s
      振幅函数声压级
      分析块2
      重叠因数0.5
      窗口函数Hann
  4. 为无阻尼 LES 模拟的压力波动创建数据集：
    1. 右键单击 G(p) 1 > 表格节点，然后选择根据表格新建衍生数据。
    2. 将表格 > 表格节点重命名为压力探针 - 无 ASZ。
    3. 选择压力探针 - 无 ASZ 节点，然后设置以下属性：
      属性设置
      更新可用打开
      输入数据 1noSL_pressureProbe
      X 列 1时间
      Y 列 1无 ASZ 压力探针
    4. 右键单击 G(p) 1 > 监视器节点，然后选择根据监视器新建衍生数据。
    5. 选择监视器节点，然后设置以下属性：
      属性设置
      更新可用打开
      输入数据 1压力监视器
    6. 将监视器节点重命名为压力探针 - SL。
  5. 创建监视器绘图，以将无阻尼模拟的压力波动 FFT 与压力探针处的阻尼模拟进行比较：
    1. 右键单击绘图节点，然后选择新建绘图 > 监视器绘图。
    2. 将绘图 > 监视器绘图 1 节点重命名为 FFT 绘图。
    3. 选择 FFT 绘图 节点，将标题设为 FFT 绘图。
    4. 右键单击 FFT 绘图 > 数据系列节点，然后选择添加数据。
    5. 在将数据提供方添加至绘图对话框中，展开衍生数据，然后选择以下内容：
      • 压力探针 - SL
      • 压力探针 - 无 ASZ
    6. 选择轴 > 底轴节点，然后设置以下属性：
      属性 设置
      对数 打开
      最小值 20
      最大值 500
    7. 选择底轴 > 标题节点，然后将标题设为频率 (Hz)。
    8. 选择轴 > 左轴节点，然后设置以下属性：
      属性 设置
      最小值 10
      最大值 120
    9. 选择左轴 > 标题节点，然后将标题设为声压级 (dB)。

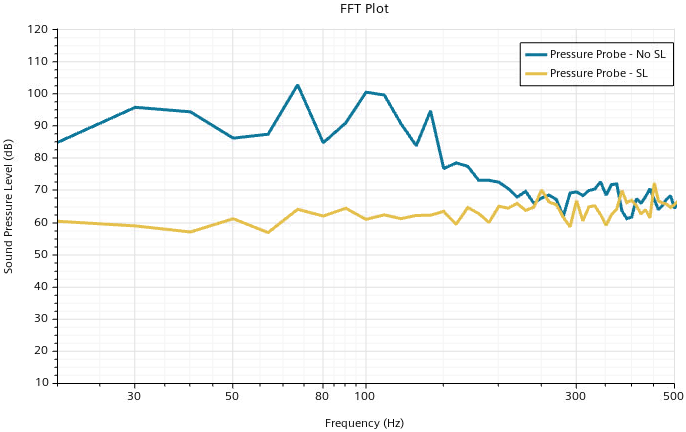

      对于显示压力探针处声压级 (dB) 与频率 (Hz) 关系的分析绘图，激活海绵层模型后，在频率较低时，噪声水平明显较低。海绵层在压力出口边界处达到非反射条件。如果没有海绵层，则声压级 (dB) 容易发生过度预测。

  6. 打开海绵层阻尼系数场景。

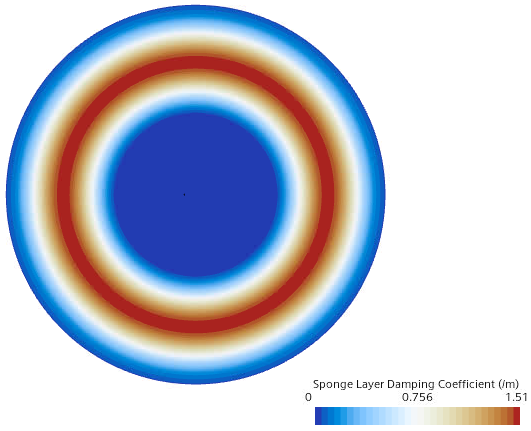

    阻尼系数的函数形状支持海绵层中阻尼量的平滑过渡。从模拟域到海绵层，阻尼系数将增大，直至达到最大值，然后再次减小。在压力出口边界处，阻尼系数的值为零，以保持边界条件的特性。

  7. 在工作目录中，输入用于存储标量压力波动场景图像的图像子目录。要检查场景，逐个单击保存的图像文件，或使用所选的介质程序动画显示它们。以下动画显示压力随时间的分布：


    可以看到，在海绵层内，杂散压力波动逐渐得到抑制。海绵层模型抑制了基于移动时间平均值的参考求解的波动。减少到达外边界的流体的不稳定性，从而最大限度地减少反射回计算域的任何非稳态波。
