【CFX验证】01:库艾特流动

内容纲要

本案例研究两个同心圆柱体之间的层流流动。

1 案例描述

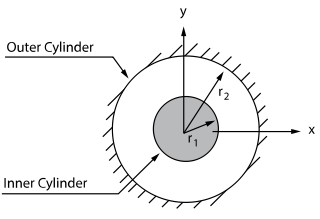

几何如图所示。内筒以恒定速度旋转带动流体运动,外筒保持静止。本案例可以采用二维几何建模。

图中几何尺寸为:

  • 内圆柱半径17.8mm

  • 外圆柱半径46.28mm

流体介质属性为:

  • 密度1kg/m3

  • 粘度0.0002 kg/m-s

内筒旋转角速度1 rad/s。

采用稳态层流计算。并与理论值进行比较(理论值来自F. M. White. Fluid Mechanics(7nd ed). P275 。

式中,wi为内部圆柱旋转角速度;ri为内部圆柱半径;ro为外部圆柱半径;r为面上点到圆形的距离。

2 CFX设置

2.1 启动CFX

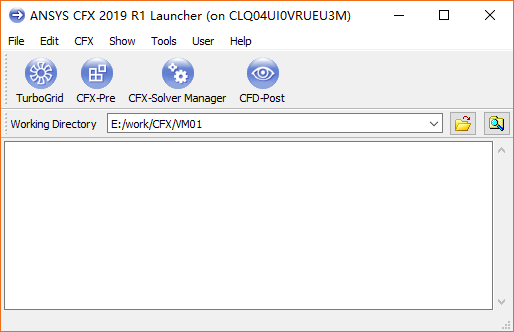

CFX可以从开始菜单启动,也可以在Workbench中以模块形式启动。这里从开始菜单启动CFX。启动CFX后,软件界面如下图所示。

  • 点击按钮CFX-Pre启动CFX前处理界面

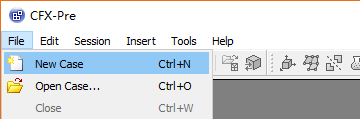

  • 点击菜单File → New Case新建case

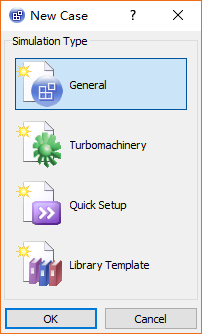

  • 弹出对话框中选择General,点击OK按钮

2.2 读取网格

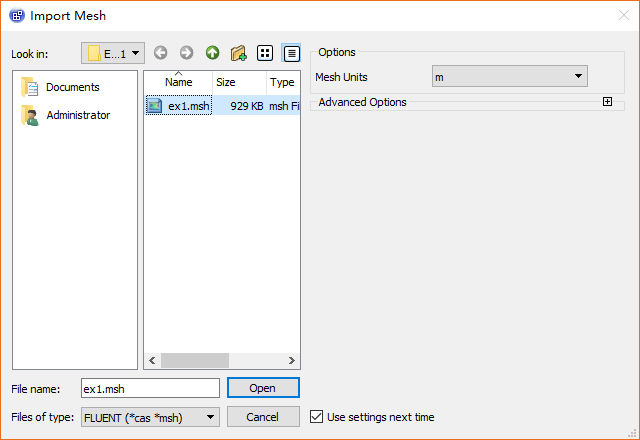

  • 选择菜单File → Import → Mesh,弹出对话框中选择网格文件ex1.msh

2.3 新建材料

  • 选择菜单Insert → Material,弹出对话框,修改材料名称为gas

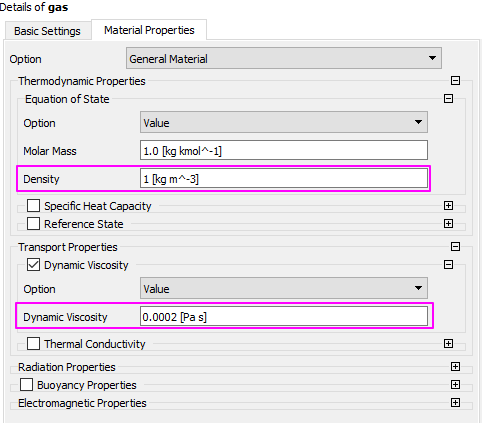

  • 材料设置面板中设置Density1 kg/m3,设置Dynamic Viscosity0.0002 Pa.s,如下图所示

  • 点击OK按钮关闭面板

2.4 设置计算域

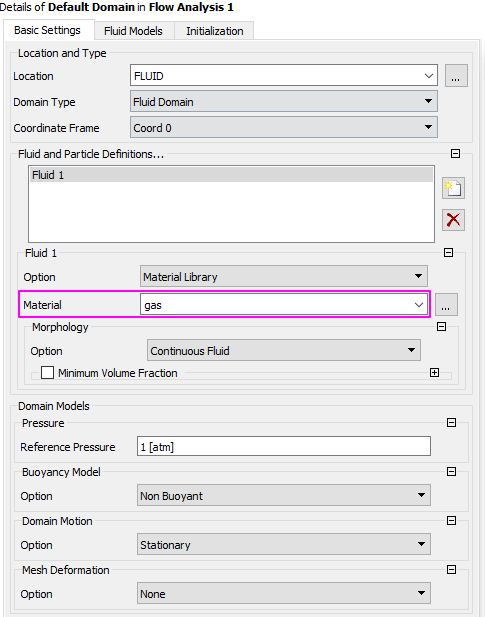

  • 鼠标双击模型树节点Flow Analysis 1 > Default Domain打开区域设置面板

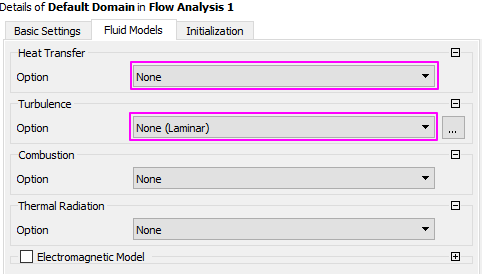

  • 切换到Fluid Models标签页,设置Heat TransferNone,设置TurbulenceNone(Laminar),点击OK按钮关闭面板

  • 点击OK按钮关闭面板

2.5 边界条件

1、设置内部圆柱面边界

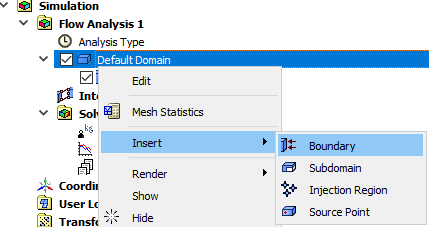

  • 右键选择模型树节点Default Domain,点击弹出菜单项Insert → Boundary插入边界

  • 将边界命名为inner

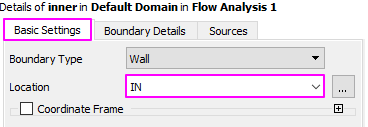

  • Basic Settings标签页中设置LocationIN

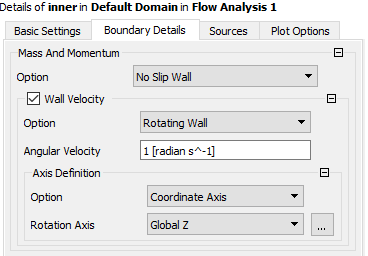

  • 切换中Boundary Details标签页,激活选项Wall Velocity,设置OptionRotating Wall,指定Augular Velocity1 rad/s

  • 其他参数保持默认设置,点击OK按钮关闭设置面板

2、设置对称边界

  • 右键选择模型树节点Default Domain,点击弹出菜单项Insert → Boundary插入边界

  • 将边界命名为symmetry

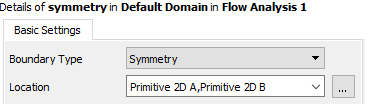

  • Basic Settings标签页中设置LocationPrimitive 2D A, Primitive 2D B,如下图所示

  • 其他参数保持默认设置,点击OK按钮关闭设置面板

2.6 Solution Controls

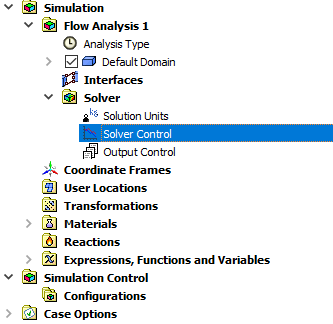

  • 鼠标双击模型树节点Solver Control,打开设置面板

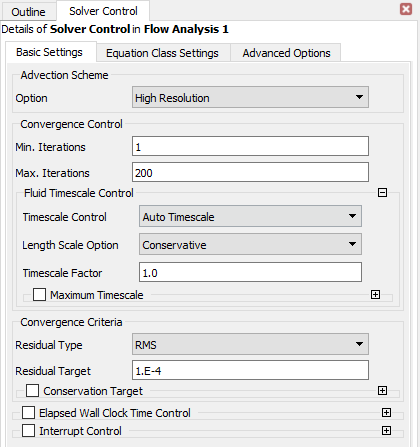

  • 如下图所示的设置面板中,设置Max. Iterations200

  • 点击OK按钮关闭面板

  • 点击菜单项File → Save Case保存文件

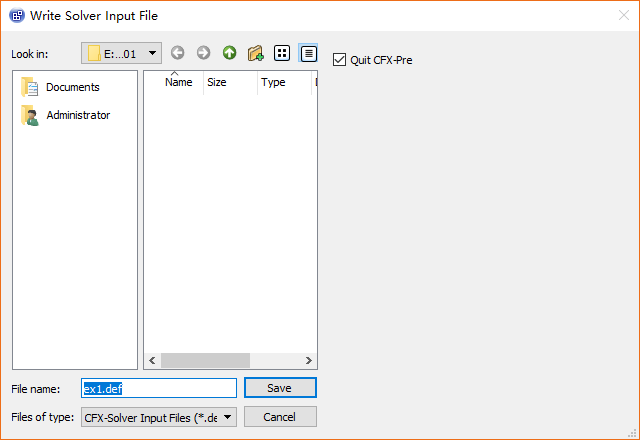

  • 点击工具栏按钮Define Run写入求解器文件

  • 点击Save按钮启动CFX求解管理器

2.7 开始计算

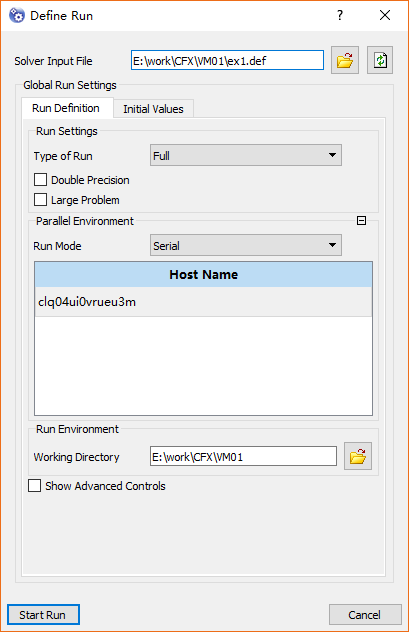

  • 下图所示的对话框中采用默认设置,点击按钮-Start Run开始计算

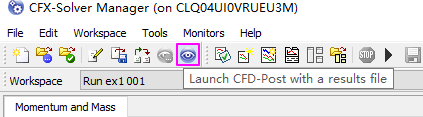

  • 计算完毕后可点击工具栏按钮Launch CFD-Post with a result file启动CFD-Post进行后处理

3 后处理

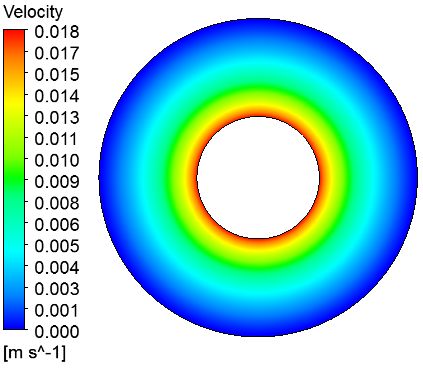

  • 速度分布

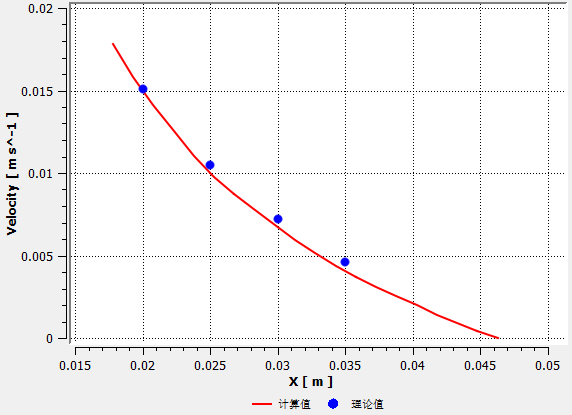

  • 结果验证

文件在这里:

链接:

https://pan.baidu.com/s/1y17O1xxrFEJsxFDB4WiSyA
提取码:44jr

仅以此系列纪念引我踏上CFD贼船的CFX!
