CFX案例|20 烟气扩散

内容纲要

本案例演示利用CFX计算高温烟气从烟囱喷出后在空气中扩散过程的基本流程。

1 问题描述

本案例计算模型如图所示。

计算区域中包含3个烟囱并以一定质量流量向环境中喷入混合气体组分,空气风速1 m/s。

计算结果如图所示。

2 CFX设置

2.1 启动CFX

  • 启动CFX,如下图所示设置Work Directory,点击按钮CFX-Pre启动CFX

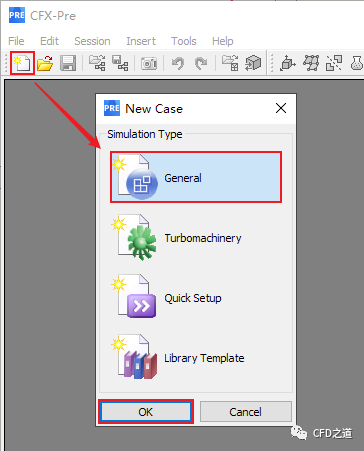

  • 点击工具栏按钮New Case打开设置对话框,选择General项,点击按钮OK新建Case

2.2 导入计算网格

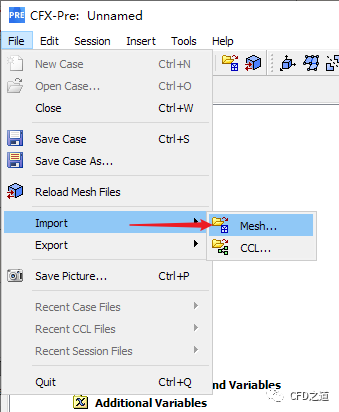

  • 选择菜单File → Import → Mesh…打开文件选择对话框

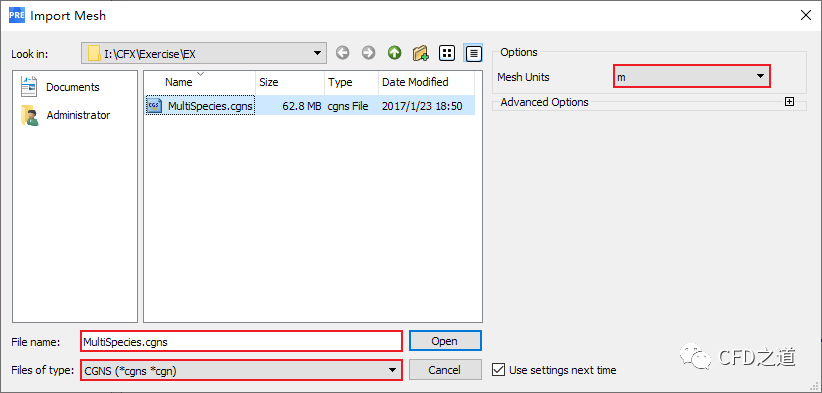

  • 如下图所示选择网格文件MultiSpecies.cgns,注意选择网格单位为m,点击OK按钮导入网格文件

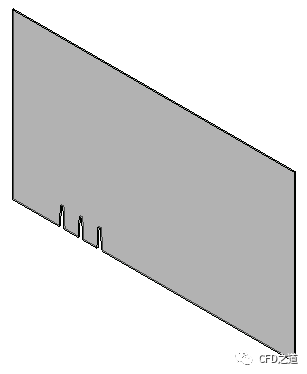

导入模型如图所示。

2.2 创建化学反应混合物

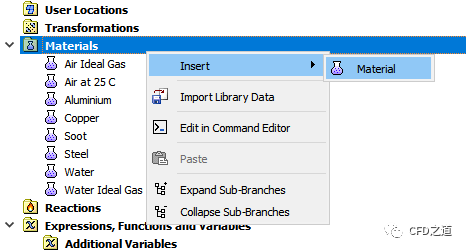

  • 选择模型树节点Materials,点击右键,如下图所示创建新材料

  • 材料命名为mixture

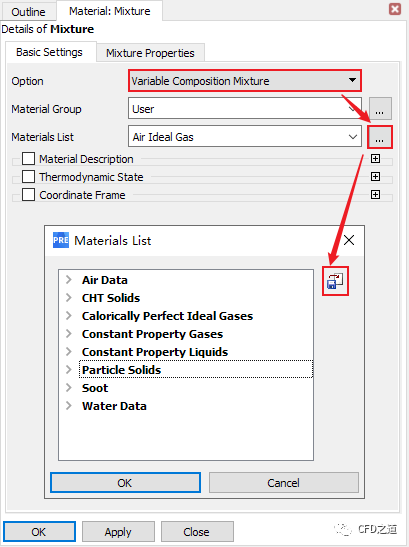

  • 如下图所示设置材料类型为Variable Composition Mixture,点击Materials List后的Import library Data 按钮,打开材料选择对话框

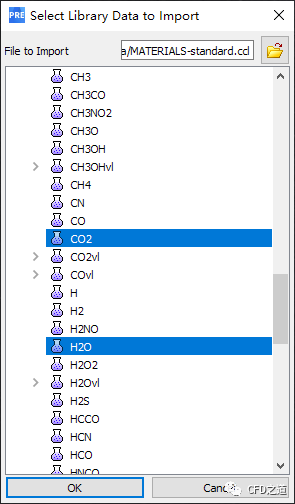

  • 选择对话框中Gas Phase Combustion节点下材料介质CO2、H2O、N2、O2,点击OK按钮关闭对话框

  • 如下图所示选中4种组分,点击OK按钮关闭对话框

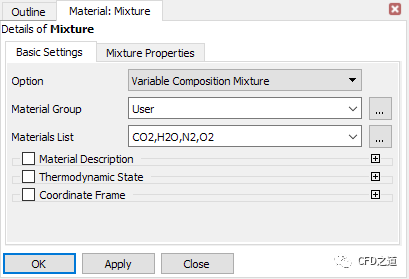

  • 定义完毕的材料参数如图所示


2.3 计算类型设置

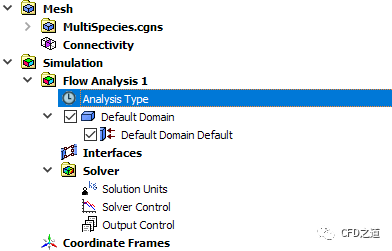

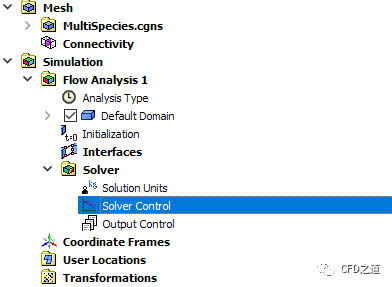

  • 如图所示,双击模型树选项

  • 如下图所示设置计算类型为Transient,设置Total40 s,设置Timesteps0.25 s

2.3 计算区域设置

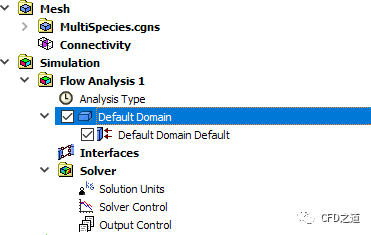

  • 鼠标双击模型树节点Default Domain打开区域设置面板

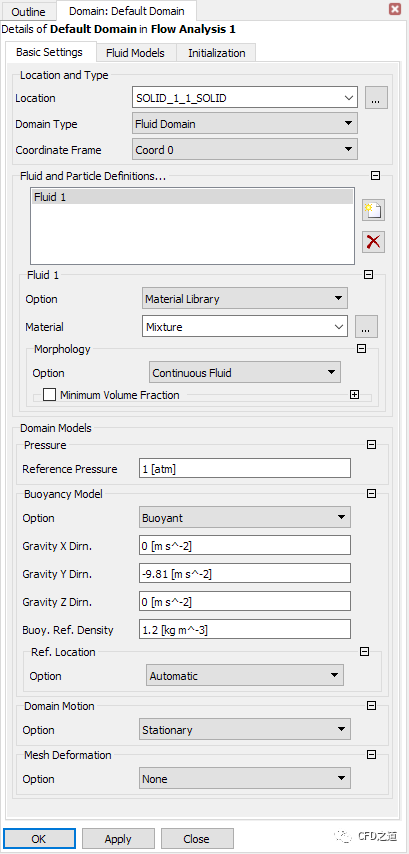

  • 进入Basic Settings标签页,如下图所示设置MaterialMixture

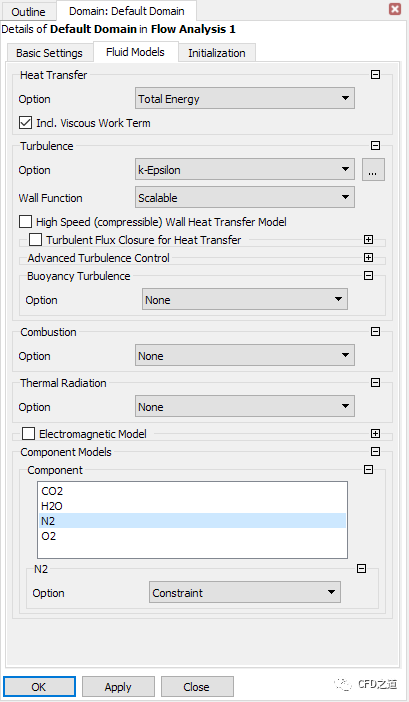

  • 进入Fluid Models标签页,设置Heat Transfer OptionTotal Energy,指定N2为****设置点击OK按钮关闭面板

注:这里Heat Transfer也可以设置为Thermal Energy。

2.4 边界条件设置

1、添加边界inlet1

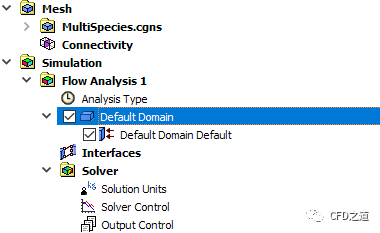

  • 右键选择节点Default Domain,选择弹出对话框Insert → Boundary插入边界

  • 如下图所示指定边界名称为inletAir,点击OK按钮打开设置面板

  • 进入面板Basic Settings标签页,设置Boundary TypeInlet,指定LocationINLETAIR,如下图所示

  • 进入Boundary Details标签页,指定Normal Speed1 m/s,指定Static Temperature300 K,指定O2质量分数为0.23,其他参数保持默认设置,点击OK按钮关闭对话框

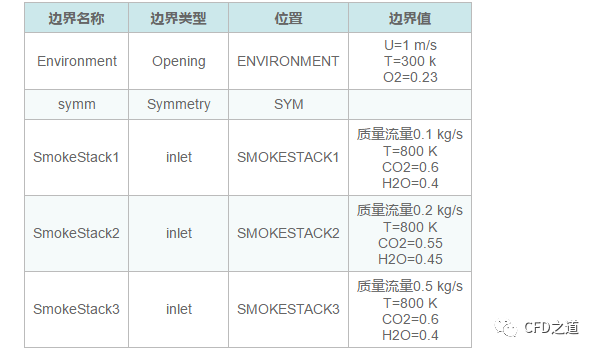

  • 其他边界如表所示

2.8 Output控制

  • 点击工具栏按钮Output Control打开输出控制设置对话框

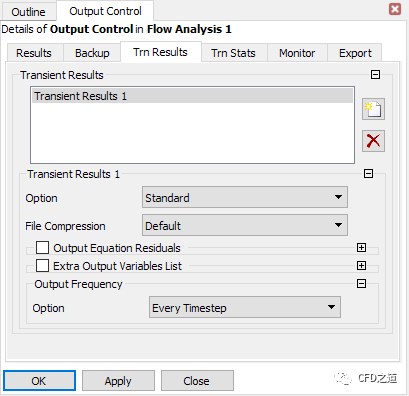

  • 如下图所示定义文件保存频率

2.9 创建初始值

  • 点击按钮Global Initialization弹出设置对话框

  • 定义O2质量分数为0.23,如下图所示

2.5 设置求解控制参数

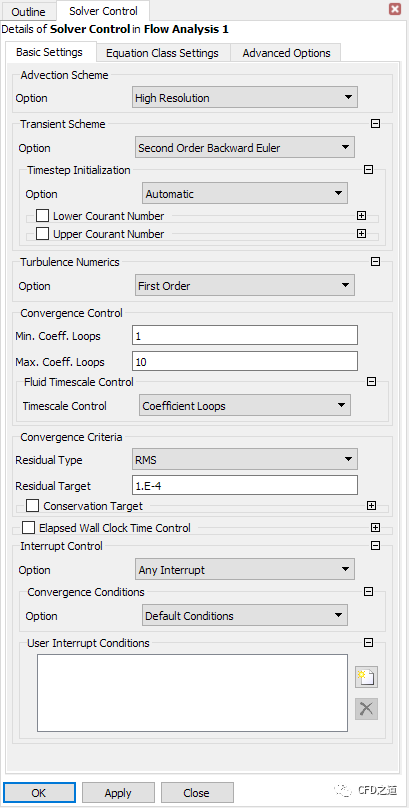

  • 鼠标双击模型树节点Solver Control弹出参数设置面板

  • 指定最大内迭代次数为10,如下图所示

  • 点击工具栏按钮Define Run

软件会自动打开求解管理器。

2.6 求解计算

  • 如下图所示设置并行计算参数,指定CPU数量,点击按钮Start Run开始求解计算

  • 计算完毕选中选项Post-Process Results,点击OK按钮打开CFD-Post进行后处理

3 计算结果

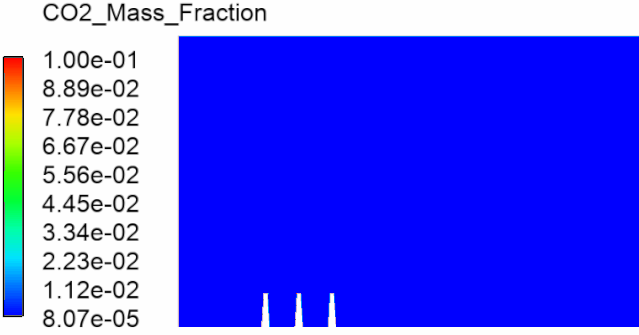

  • CO2浓度随时间变化


相关文件:

链接:https://pan.baidu.com/s/1lK8_AAlCGDUhcs3H1dAsdw
提取码:20tm
