Fluent动网格【9】：区域运动定义

本文所述的区域运动并非动网格中的运动域，而是指在多参考系（MRF）或滑移网格中所涉及到的区域的运动。

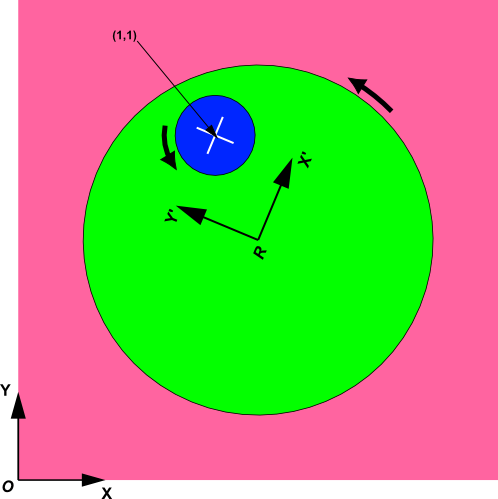

在滑移网格中指定区域运动时，除了能够指定绝对运动外，还能指定某一区域与其他区域间的相对运动，如图所示。

区域运动的指定，除了可以采用Profile文件外，还可以利用UDF宏DEFINE_TRANSIENT_PROFILE及DEFINE_ZONE_MOTION。这两个宏均可采用解释及编译形式加载。

此宏主要用于替代Profile文件，指定网格区域随时间变化规律。

该UDF宏的形式为：

DEFINE_TRANSIENT_PROFILE(name,current_time)

其中：

name：自定义的宏的名称

current_time：当前时间

在宏文件中，用户需要显式返回值。

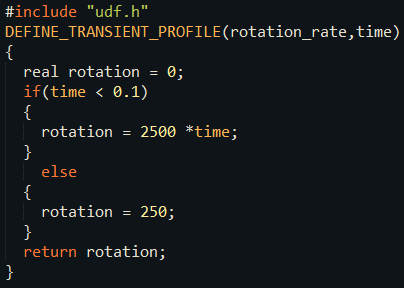

简单的示例：


若将宏中的rotation指定给某一角速度分量，如omega_x，则该宏等同于PROFILE文件：

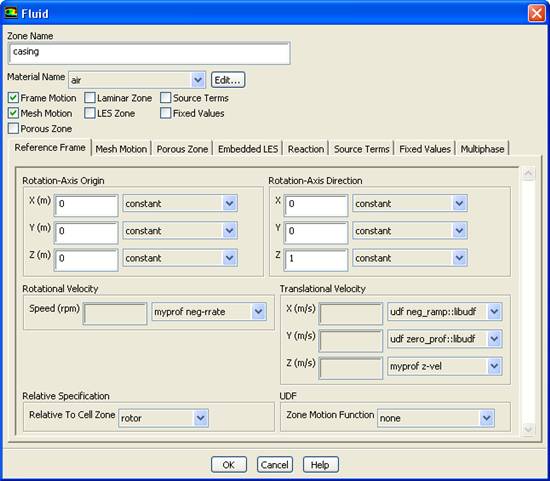

需要注意的是，一个UDF宏只能指定一个速度分量。若需要指定多个速度分量的话，则需要写多个宏。宏的加载如下图所示。此宏即可表示旋转，也可以用于平移。

Fluent中还可以利用DEFINE_ZONE_MOTION宏定义区域的运动。该宏的形式：

DEFINE_ZONE_MOTION(name,omega,axis,origin,velocity,time,dtime)

其中参数：

name：symbol name。UDF名称，用户自己定义。

omega：real *omega。旋转角速度指针，默认值为0。

axis：real axis[3]。旋转轴向量数组。在2D平面模型中，默认值为（0 0 0）；对于2D轴对称模型，默认值为（1 0 0）

origin：real origin[3]。旋转轴原点。默认值（0 0 0）

velocity：real velocity[3]。平移速度向量，默认值为（0 0 0）

time：real time。当前时间

dtime：real dtime。当前时间步长

在利用此UDF时，只有name是用户指定的，其他的参数均为Fluent传入然后在宏中进行修改。。

对于前面同时存在自转和公转的案例，可以利用UDF宏DEFINE_ZONE_MOTION：

网格运动效果如视频所示。
