CFX案例|04 芯片散热

内容纲要
本案例演示利用CFX计算PCB板上发热芯片通过翅片散热器散热的基本流程。

1 计算模型

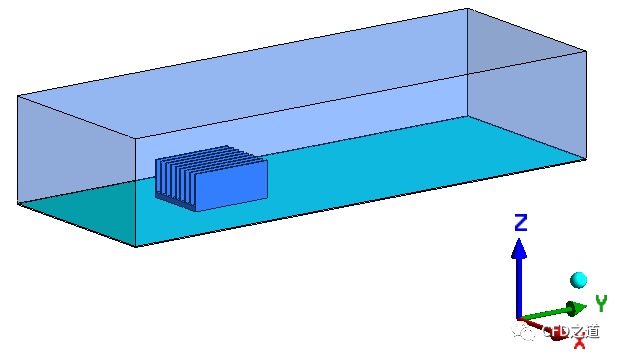

计算模型如图所示。

计算区域中包含一个发热芯片,考虑自然对流散热,重力加速度为Y轴负方向。

2 CFX设置

2.1 启动CFX

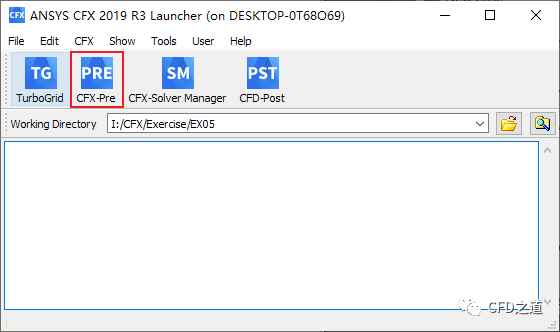

  • 启动CFX,如下图所示设置Work Directory,点击按钮CFX-Pre启动CFX

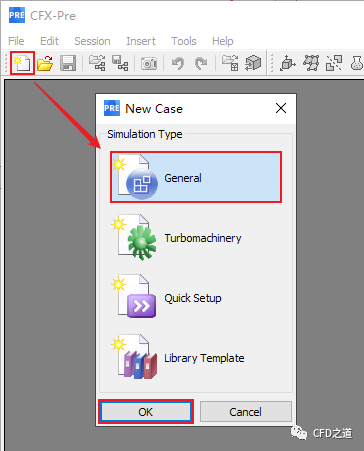

  • 点击工具栏按钮New Case打开设置对话框,选择General项,点击按钮OK新建Case

2.2 导入计算网格

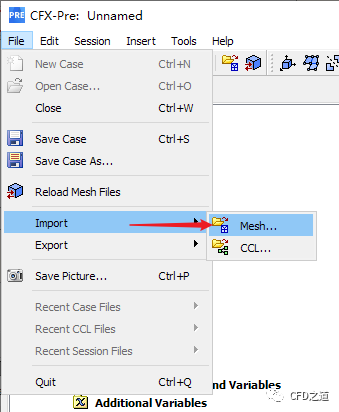

  • 选择菜单File → Import → Mesh…打开文件选择对话框

  • 如下图所示选择网格文件naca0012.cfx,点击OK按钮导入网格文件

导入模型如图所示。

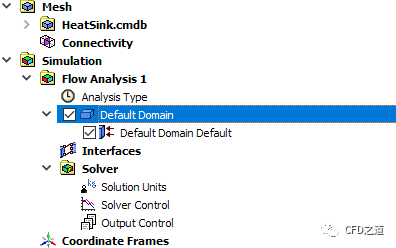

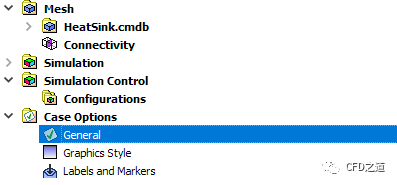

  • 如下图所示双击模型树节点

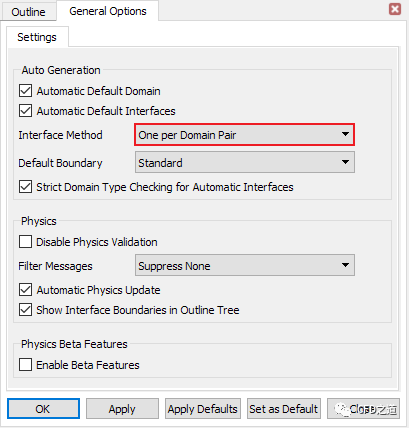

  • 如下图所示进行设置

2.3 计算区域设置

  • 鼠标双击模型树节点Default Domain打开区域设置面板

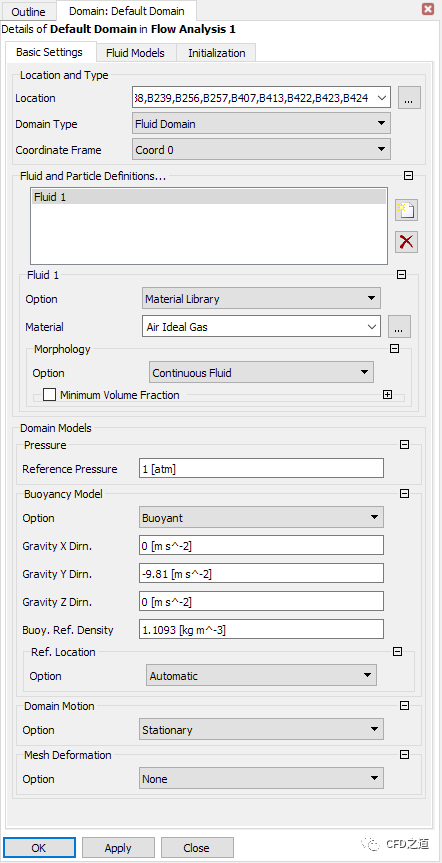

进入Basic Settings标签页,如下图所示设置MaterialAir Ideal Gas

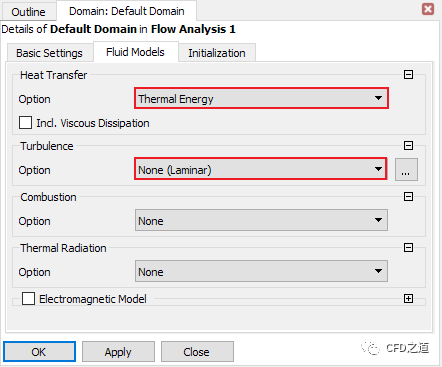

  • 进入Fluid Models标签页,设置Heat Transfer OptionThermal Energy,指定湍流模型为None(Laminar),点击OK按钮关闭面板

2.4 创建材料

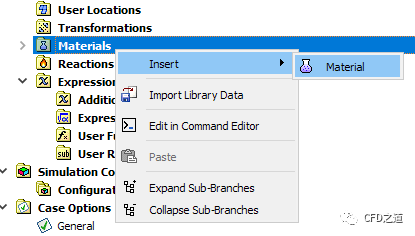

  • 插入Materials

  • 修改名称为ComponentMat

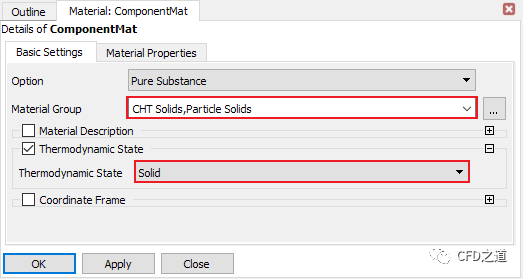

  • 激活选项Thermodynamic State,设置其为Solid,如下图所示

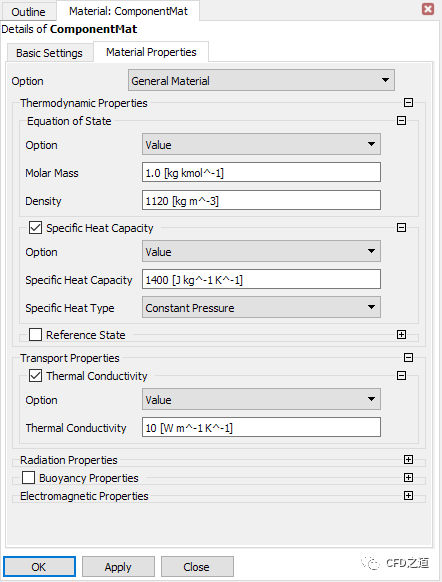

  • 如下图所示指定其他材料参数

  • 相同方式定义另一种固体材料PCBMat
物理量 单位
Density 1250 kg/m3
Specific Heat Capacity 1300 J kg^-1 K^-1
Thermal Conductivity 0.35 W m^-1 K^-1

2.5 固体区域设置

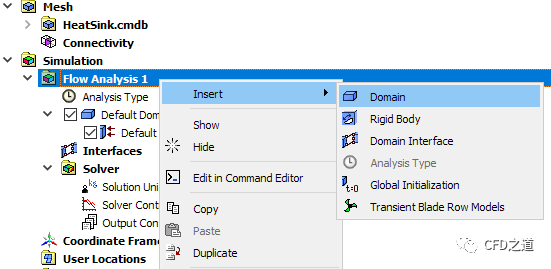

  • 右键选择节点Flow Analysis 1,选择弹出菜单项Insert → Domain插入计算区域

  • 指定区域名称为HeatSink

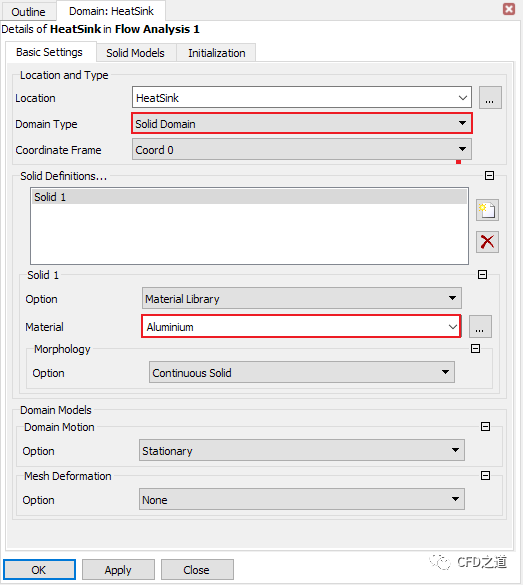

  • 如下图所示指定LocationHeatSink,设置Domain TypeSolid Domain,指定材料介质为Aluminum

  • 相同方式创建区域Component,指定LocationIC,材料介质为ComponentMat,如下图所示

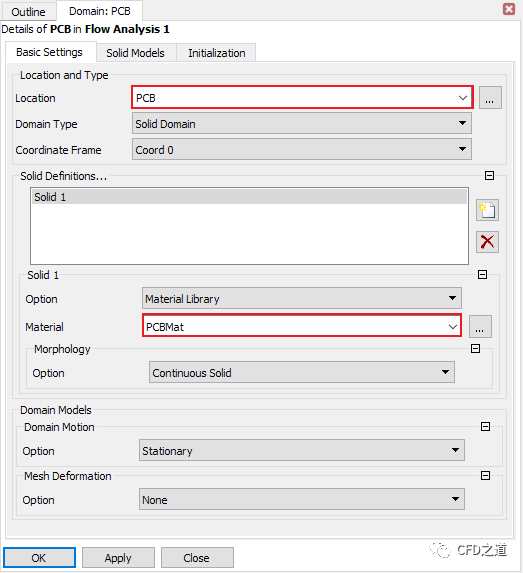

  • 如下图所示创建区域PCB并指定参数

2.6 设置热源

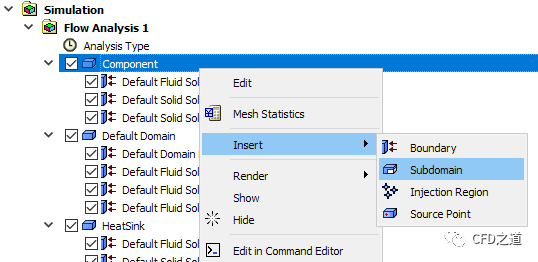

  • 如下图所示插入Subdomian

  • 指定子区域名称为Chip

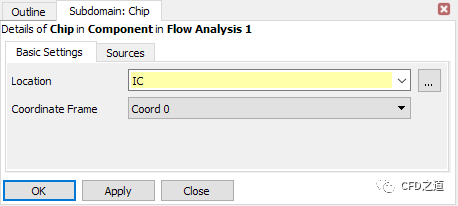

  • 设置LocationIC

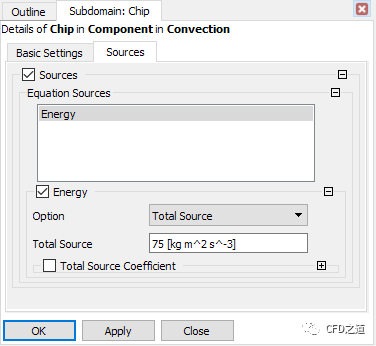

  • 指定能量源为75 kg m^2 s^-3,如下图所示

2.7 边界条件设置

1、壁面边界

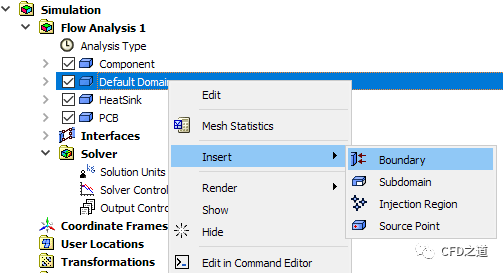

  • 如下图所示插入边界

  • 指定边界名称为walls

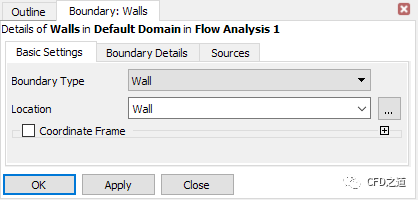

  • 指定边界类型及位置,如下图所示

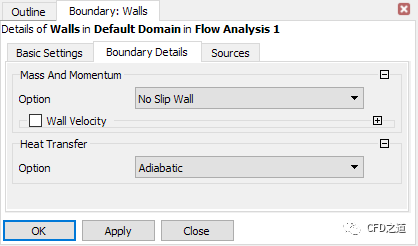

  • 设置边界为绝热,如下图所示

2、开放边界

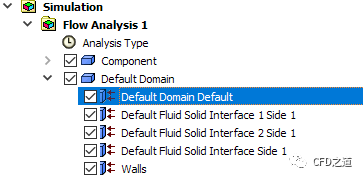

  • 如下图所示双击模型树节点Default Domain Default打开设置对话框

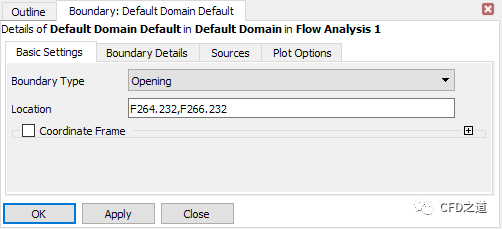

  • 如下图所示指定边界类型为Opening

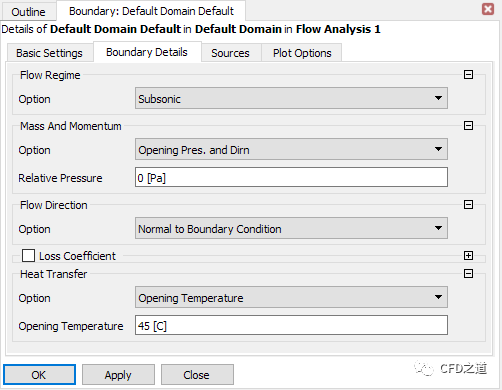

  • 如下图所示指定相对压力为0 Pa,指定温度45 C

2.8 设置求解控制参数

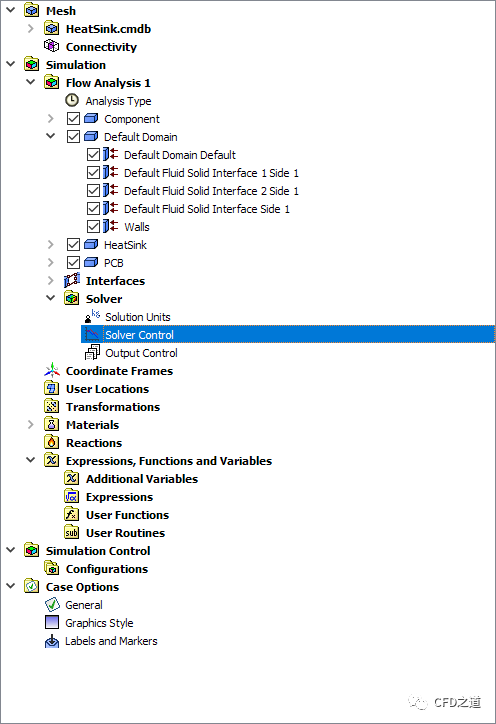

  • 鼠标双击模型树节点Solver Control弹出参数设置面板

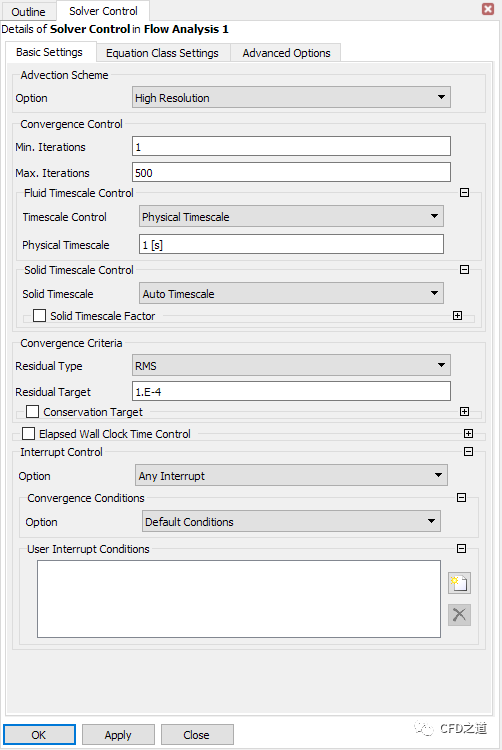

  • 指定最小迭代次数1,最大迭代次数为500,如下图所示

2.9 求解计算

  • 点击工具栏按钮Define Run

  • 软件会自动打开求解管理器。

2.10 求解计算

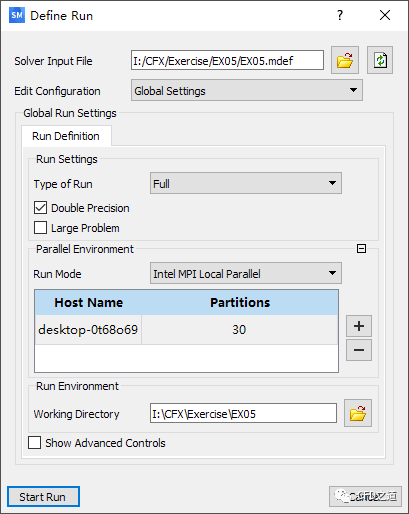

  • 如下图所示设置并行计算参数,指定CPU数量,点击按钮Start Run开始求解计算

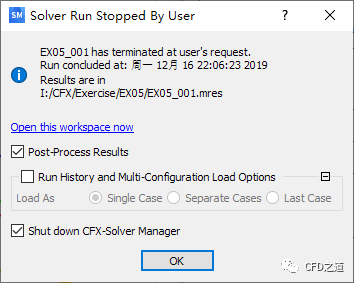

  • 计算完毕后如下图所示,选中选项Post-Process Results,点击OK按钮打开CFD-Post进行后处理

3 计算结果

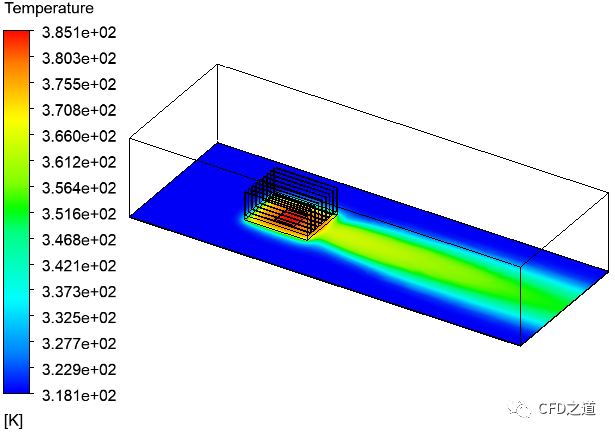

  • 温度分布


相关文件:
链接:https://pan.baidu.com/s/1uWnCdawvvj0PKY6qwwIemw
提取码:5c0y
