CFX案例|03 卡门涡街

本案例演示利用CFX计算卡门涡街的完整流程。

1 计算模型

计算模型如图所示。

圆柱直径2m,计算模型雷诺数100,属于层流涡街。

2 CFX设置

2.1 启动CFX

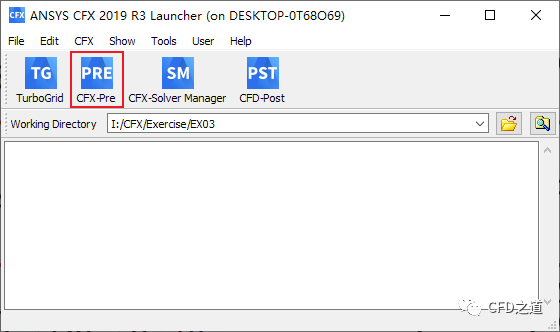

  • 启动CFX,如下图所示设置Work Directory,点击按钮CFX-Pre启动CFX

  • 点击工具栏按钮New Case打开设置对话框,选择General项,点击按钮OK新建Case

2.2 导入计算网格

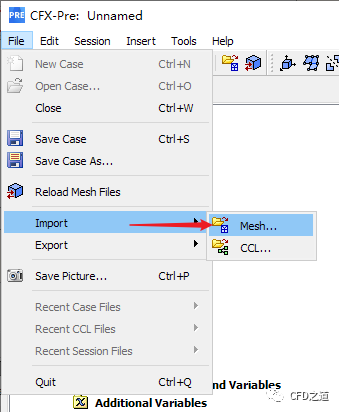

  • 选择菜单File → Import → Mesh…打开文件选择对话框

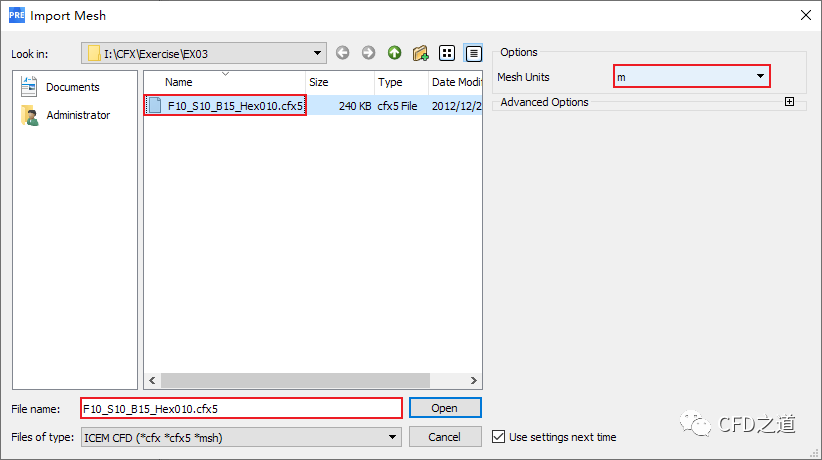

  • 如下图所示选择网格文件F10_S10_B15_Hex010.cfx5,点击OK按钮导入网格文件

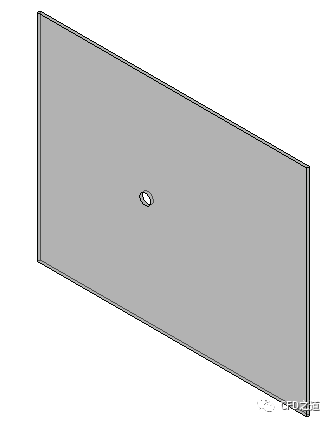

导入模型如图所示。

2.3 计算类型设置

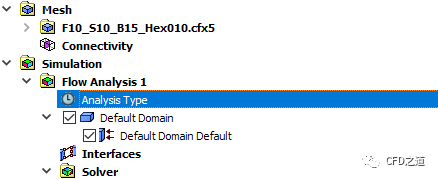

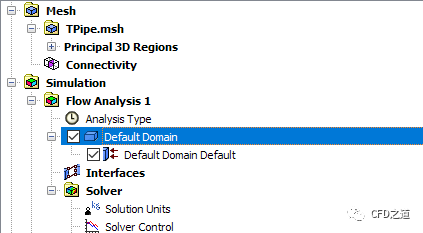

  • 如图所示,双击模型树选项

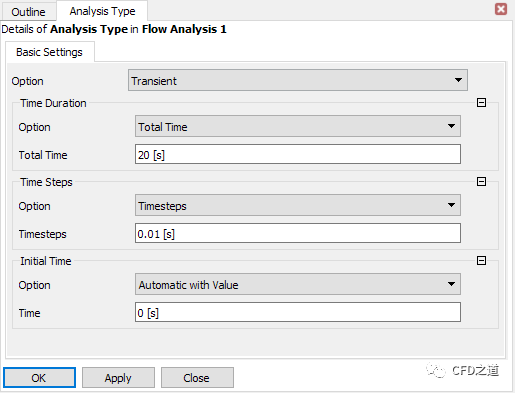

  • 如下图所示设置计算类型为Transient,设置Total20 s,设置Timesteps0.01 s

2.4 定义表达式

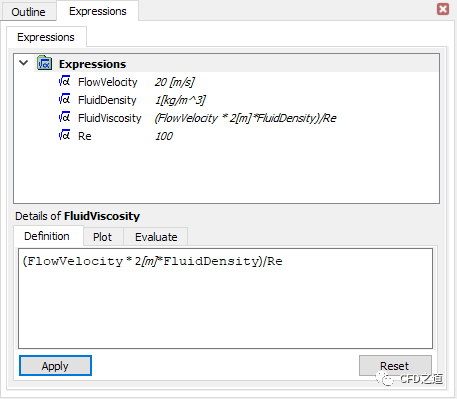

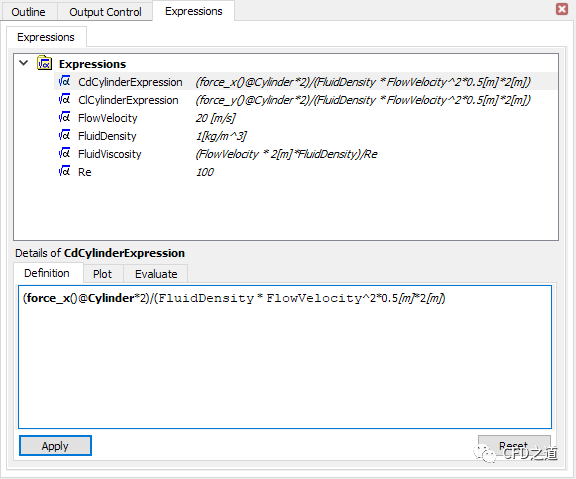

  • 如下图所示定义相应的表达式

2.5 新建材料

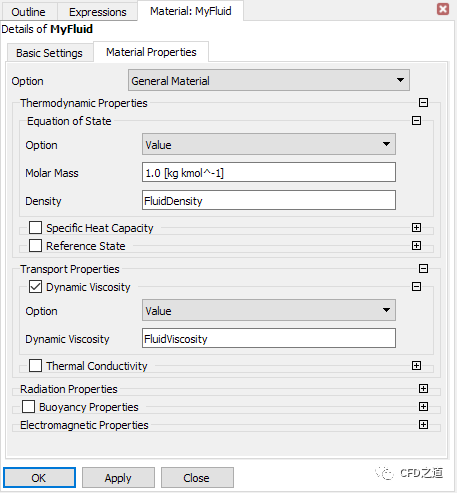

  • 如下图所示新建材料MyFluid,并指定材料属性

2.6 计算区域设置

  • 鼠标双击模型树节点Default Domain打开区域设置面板

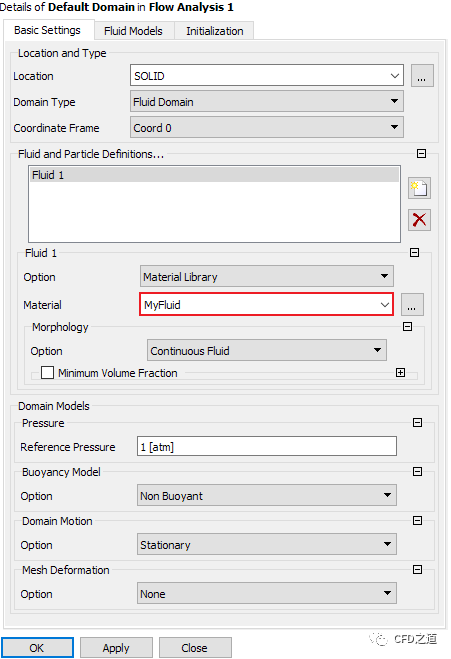

  • 进入Basic Settings标签页,如下图所示设置MaterialMyFluid

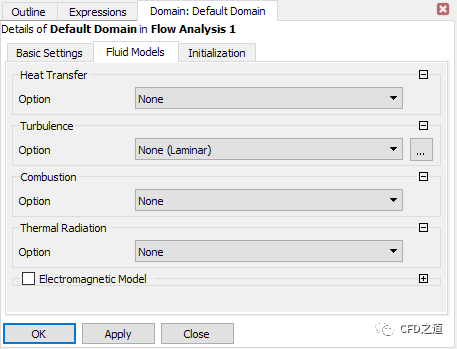

  • 进入Fluid Models标签页,设置Heat Transfer OptionNone,指定湍流模型为None(Laminar),点击OK按钮关闭面板

2.7 边界条件设置

1、添加边界inlet

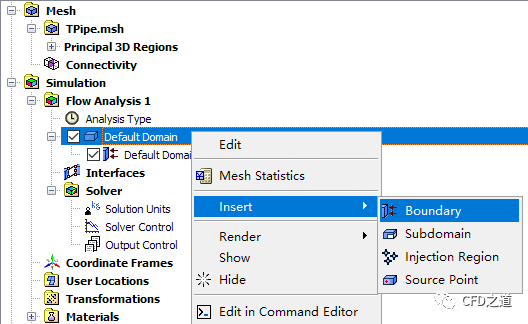

  • 右键选择节点Default Domain,选择弹出对话框Insert → Boundary插入边界

  • 如下图所示指定边界名称为inlet,点击OK按钮打开设置面板

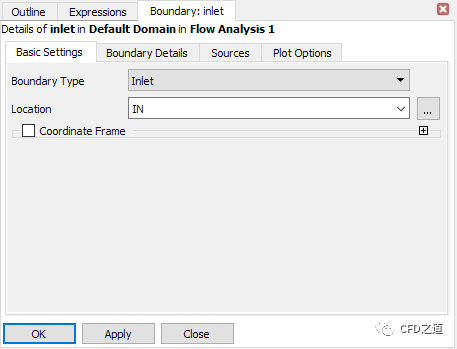

  • 进入面板Basic Settings标签页,设置Boundary TypeInlet,指定LocationIN,如下图所示

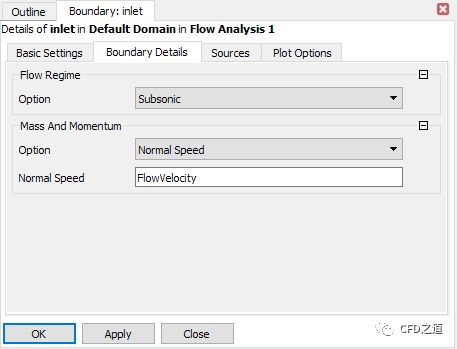

  • 进入Boundary Details标签页,如下图所示指定速度为FlowVelocity,点击OK按钮关闭对话框

2、插入出口边界outlet
  • 如下图所示插入边界

  • 指定边界名称为outlet

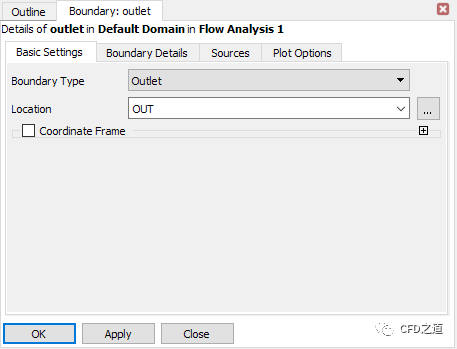

  • 如下图所示指定边界位置为OUT

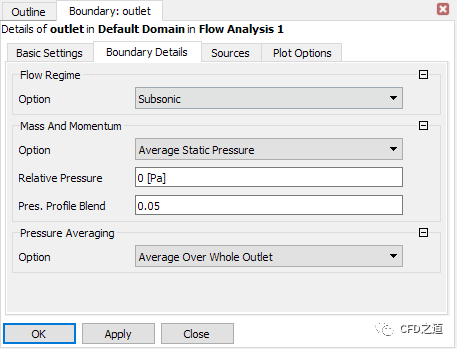

  • 指定出口边界压力为0 Pa

3、壁面边界

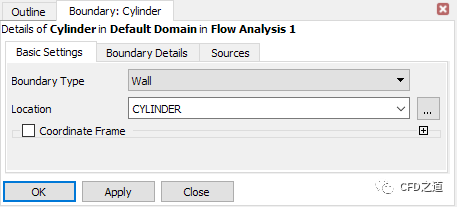

  • 插入边界Cylinder,如下图所示指定边界位置,其他参数保持默认设置

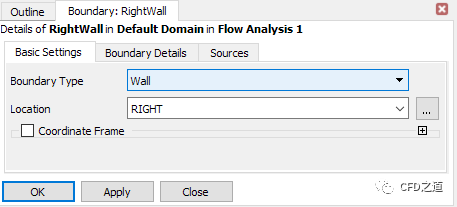

  • 插入壁面RightWall

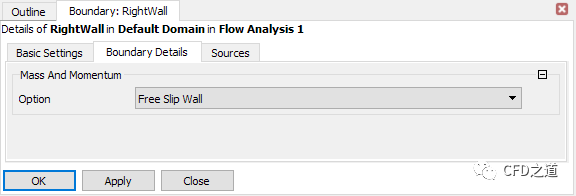

  • 指定边界为Free Slip Wall

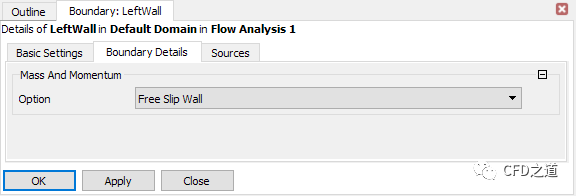

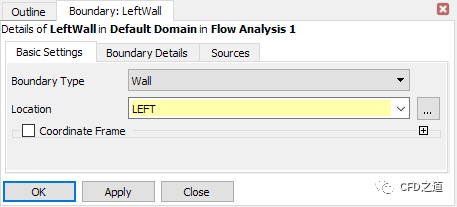

  • 插入壁面LeftWall

  • 指定边界为Free Slip Wall

4、定义对称边界

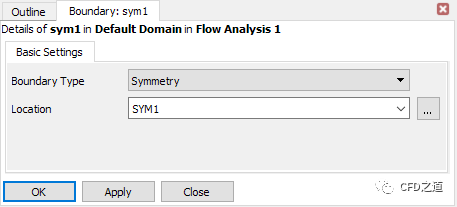

  • 插入边界 sym1

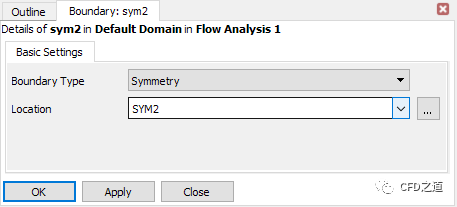

  • 插入边界sym2

注:CFX中计算二维模型必须定义对称边界。

2.8 Output控制

  • 点击工具栏按钮Output Control打开输出控制设置对话框

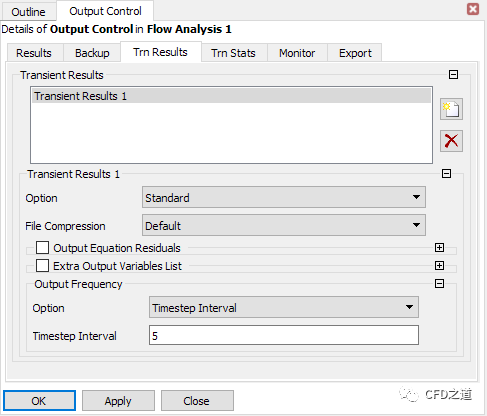

  • 如下图所示定义文件保存频率

  • 定义表达式CdCylinderExpression(force_x()@Cylinder*2)/(FluidDensity * FlowVelocity^2*0.5[m]*2[m])

  • 定义表达式ClCylinderExpression(force_y()@Cylinder*2)/(FluidDensity * FlowVelocity^2*0.5[m]*2[m])

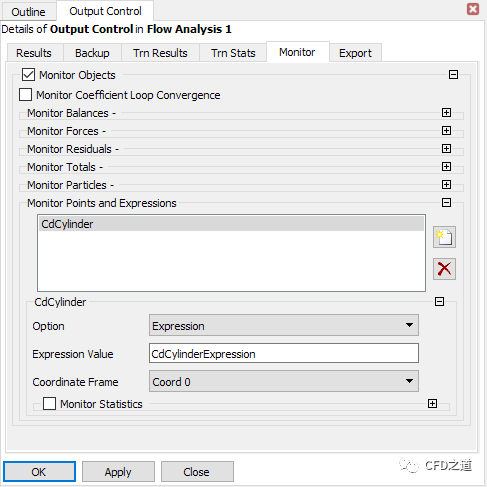

  • 如下图所示定义监测点CdCylinder

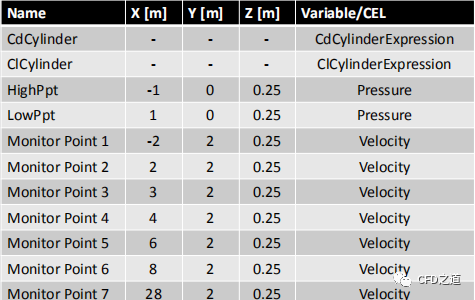

  • 相同方式定义下表所示的监测点

2.9 创建初始值

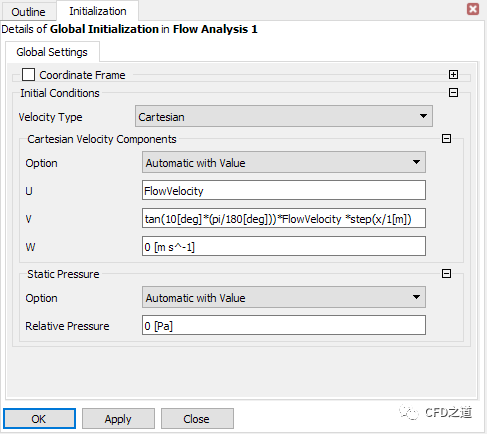

  • 点击按钮Global Initialization弹出设置对话框

  • 定义UFlowVelocity,定义vtan(10[deg]*(pi/180[deg]))*FlowVelocity *step(x/1[m])

2.10 设置求解控制参数

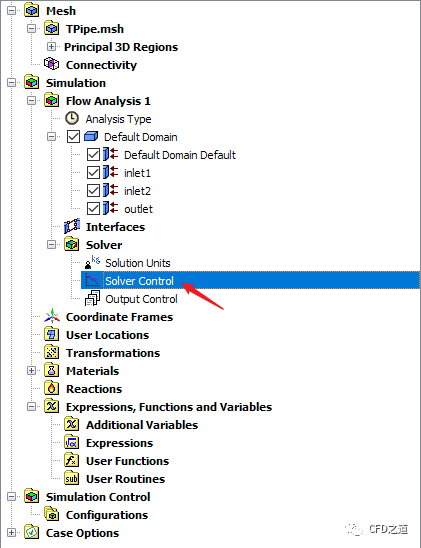

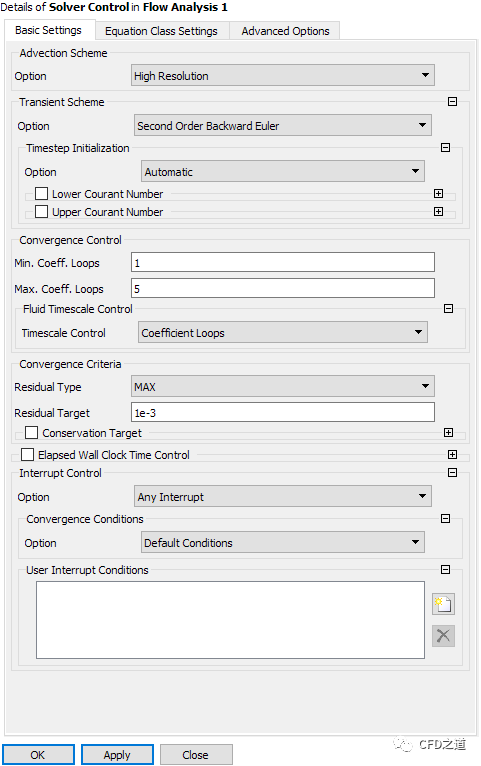

  • 鼠标双击模型树节点Solver Control弹出参数设置面板

  • 如下图所示指定求解控制参数

  • 点击工具栏按钮Define Run

软件会自动打开求解管理器。

2.11 求解计算

  • 如下图所示设置并行计算参数,指定CPU数量,点击按钮Start Run开始求解计算

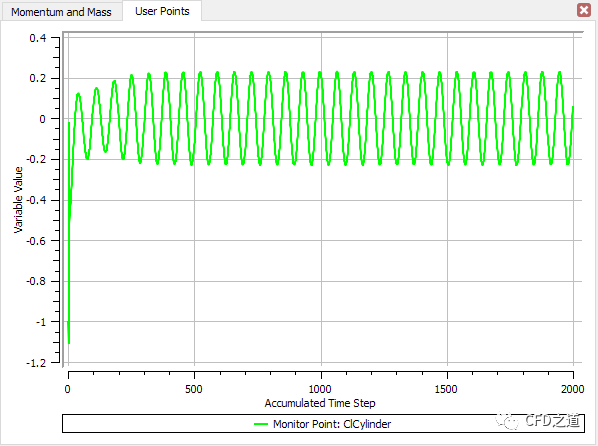

  • 监测得到的升力系数曲线

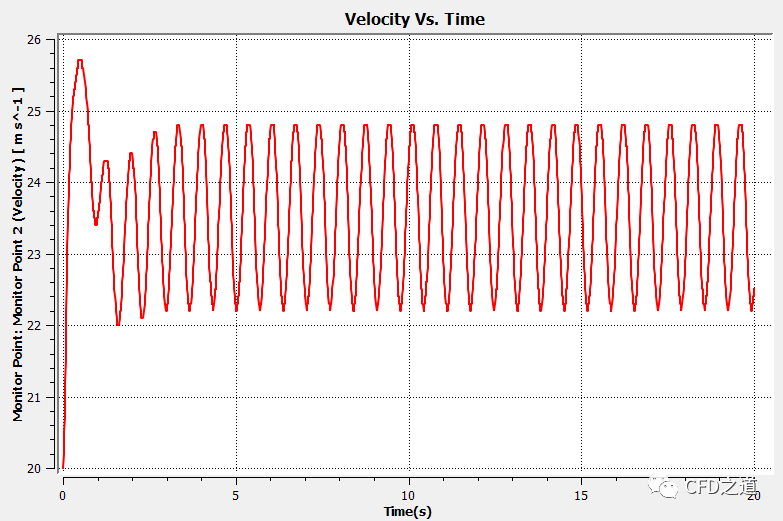

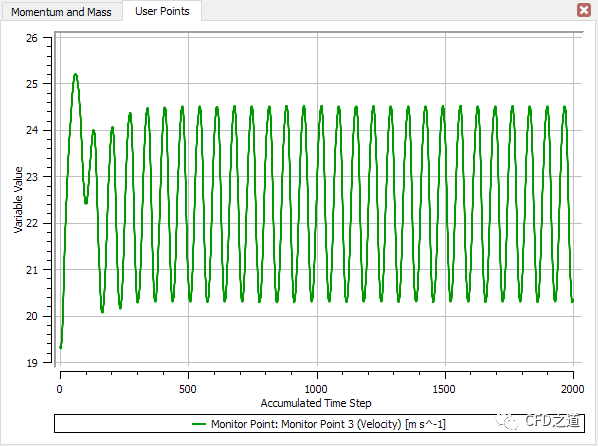

  • 监测得到的Monitor3速度曲线

注:这里注意输出监测数据,可以在图形显示窗口点击鼠标右键,选择Export Plot Data…将数据保存为CSV文件。注意修改x坐标为时间,默认情况下为时间步数,这里需要修改。

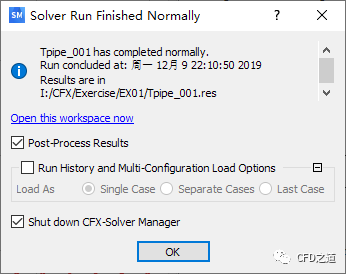

  • 计算完毕后如下图所示,选中选项Post-Process Results,点击OK按钮打开CFD-Post进行后处理

3 计算结果

3.1 基本结果

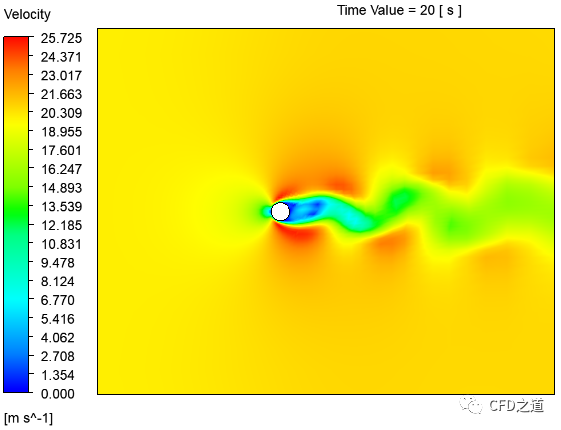

  • 20s时刻速度分布

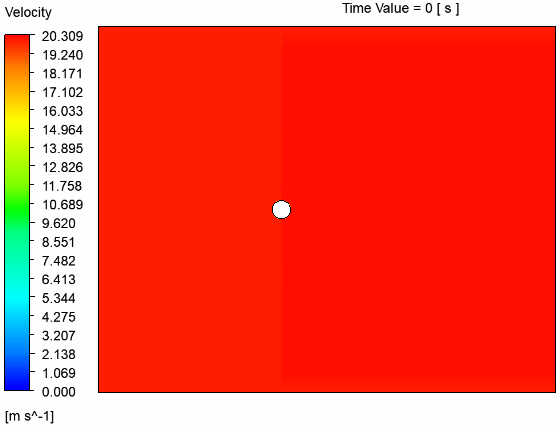

  • 速度随时间变化

注:受容量限制,这里对GIF的帧数做了大幅删减。

3.2 曲线显示

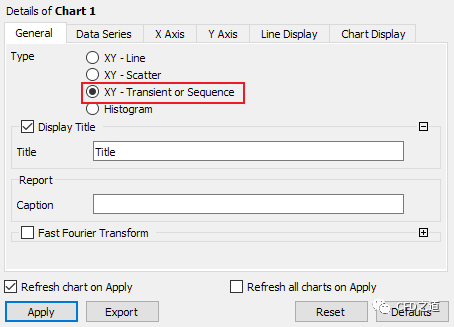

  • 插入Chart

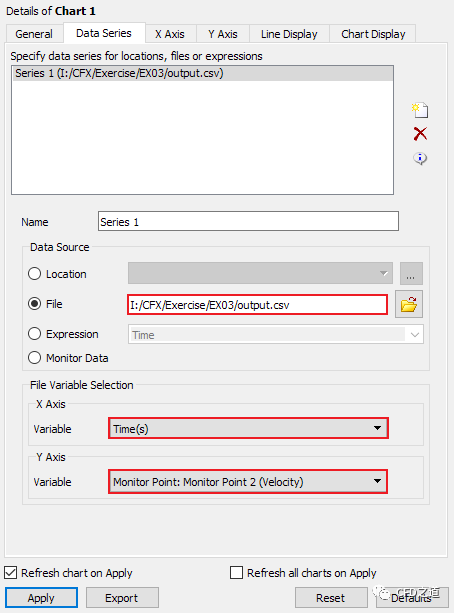

  • 如下图所示指定参数

  • 原始数据显示如图所示

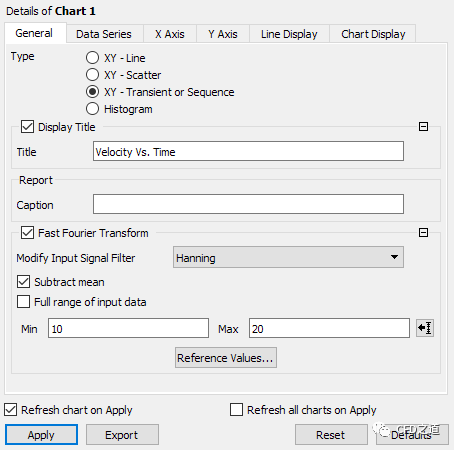

  • 激活Fast Fourier Transform,如下图所示指定参数

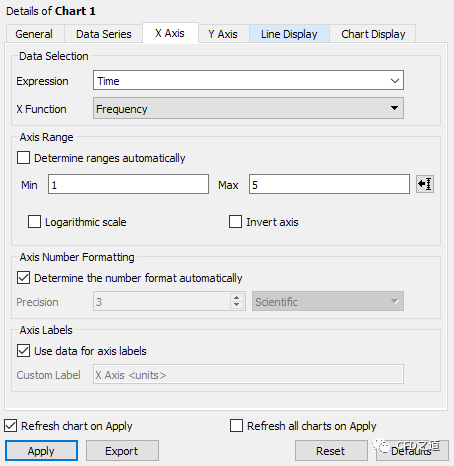

  • 指定x轴坐标范围1~5,如下图所示

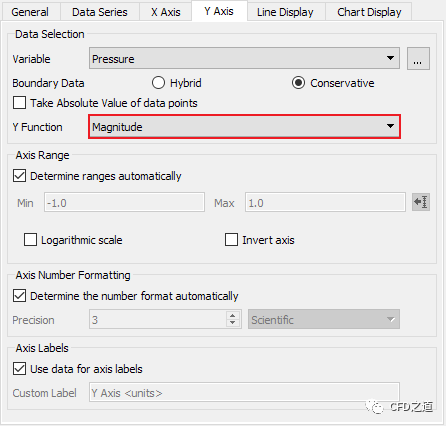

  • 指定Y FunctionMagnitude,如下图所示

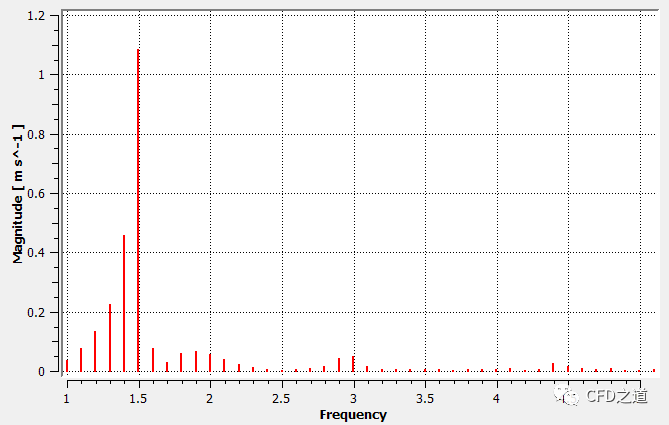

  • 绘制图形如下图所示

可看到最大值对应的频率为1.5Hz。计算Strouhal数为:

实验测量值为0.164,可以通过加密计算网格提高计算精度。

相关文件:
链接:https://pan.baidu.com/s/1PXD-KdunL4Y4Bu-0vIPNyg
提取码:8q5e
