CFX案例|02 翼型外流场计算

内容纲要

本案例演示利用ANSYS CFX计算NACA0012翼型外流场的基本流程。

1 问题描述

本案例计算模型如图所示。

来流速度为0.7 Ma,攻角1.55°。可根据等熵条件计算压力与温度。

式中,p0为总压,101325 Pa;P为静压;γ为比容比,对于空气γ=1.4;M为马赫数,0.7;带入公式可得到:

故可计算得到静压值p=73048 Pa。
对于温度,满足:

式中,T0为总温,311 K;T为静温;γ=1.4;M为马赫数,0.7;带入公式可得到:

因此计算得到静温T=283.24 K。

2 CFX设置

2.1 启动CFX

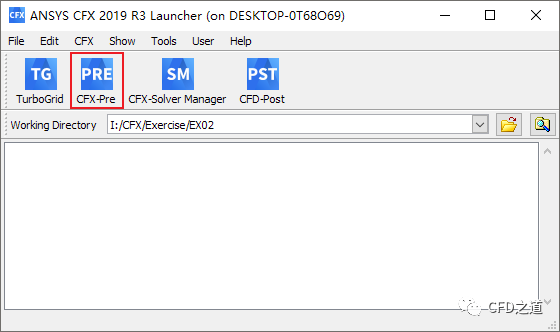

  • 启动CFX,如下图所示设置Work Directory,点击按钮CFX-Pre启动CFX

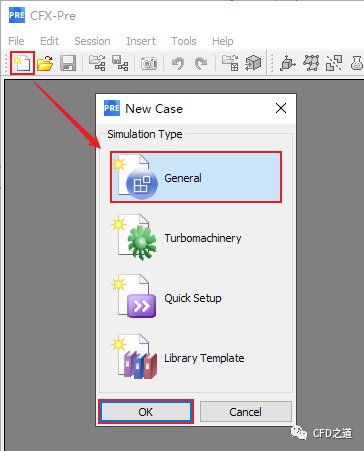

  • 点击工具栏按钮New Case打开设置对话框,选择General项,点击按钮OK新建Case

2.2 导入计算网格

  • 选择菜单File → Import → Mesh…打开文件选择对话框

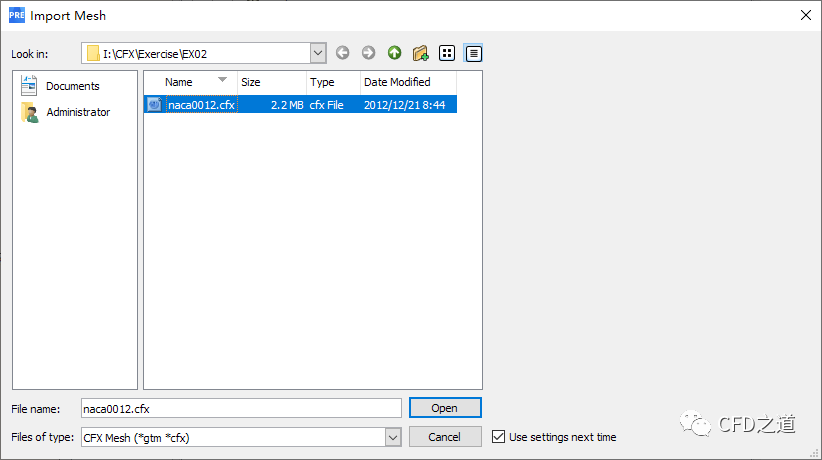

  • 如下图所示选择网格文件naca0012.cfx,点击OK按钮导入网格文件

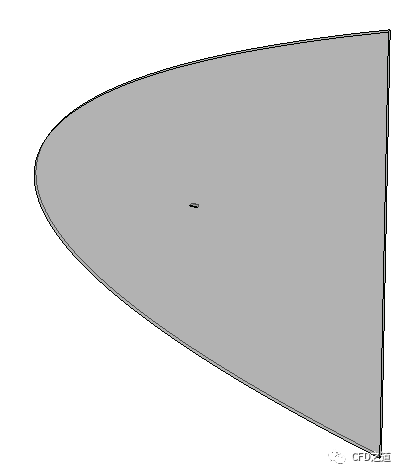

导入模型如图所示。

2.3 计算区域设置

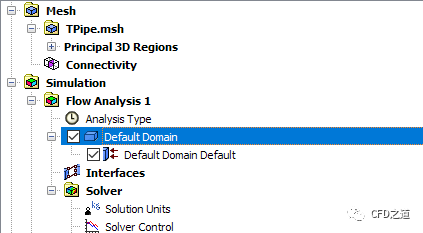

  • 鼠标双击模型树节点Default Domain打开区域设置面板

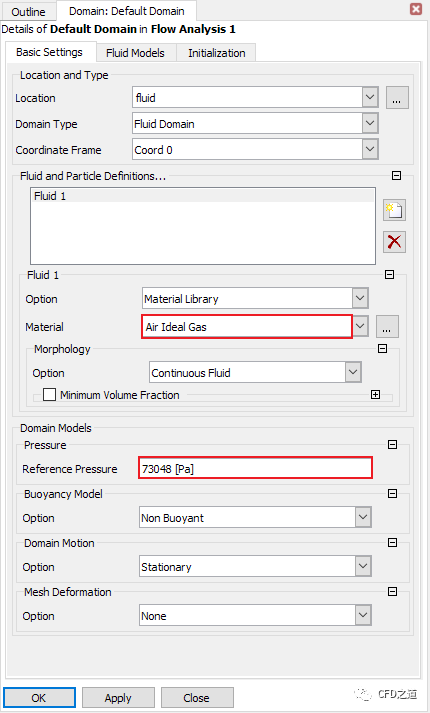

  • 进入Basic Settings标签页,如下图所示设置MaterialAir Ideal Gas,设置Reference Pressure73048 Pa

注:这里考虑的流体是可压缩的,其密度取决于绝对压力。选择的参考压力以确保求解导到的静压值与压力变化量相比不太大,以减少舍入错误。

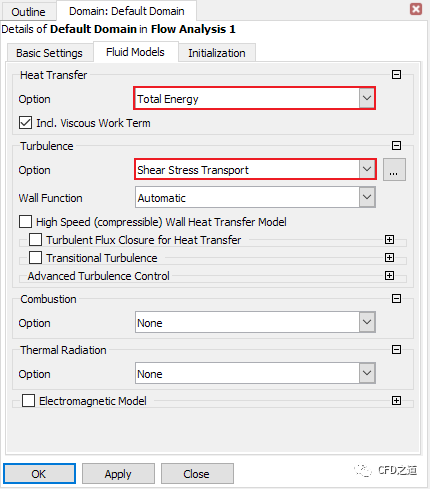

  • 进入Fluid Models标签页,设置Heat Transfer OptionTotal Energy,指定湍流模型为Shear Stress Transport,点击OK按钮关闭面板

注:Total Energy可以考虑高速流体产生的气动热。

2.4 创建坐标系

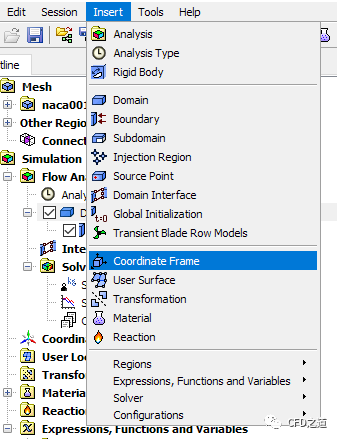

  • 选择菜单Insert → Coordinate Frame插入坐标系

  • 采用默认名称Coord 1

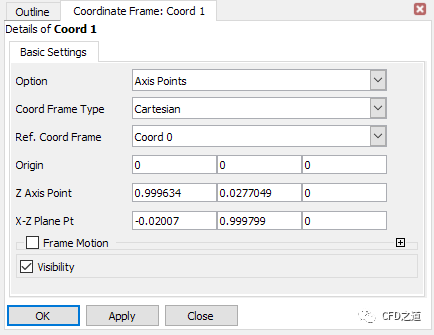

  • 如下图所示指定坐标系参数(考虑攻角1.15°)

注:这里其实也可以不用定义,在后面输入边界值的时候直接按分量给也行。

2.5 边界条件设置

1、添加边界inlet

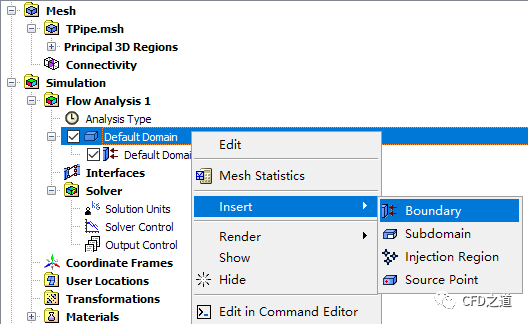

  • 右键选择节点Default Domain,选择弹出对话框Insert → Boundary插入边界

  • 如下图所示指定边界名称为inlet,点击OK按钮打开设置面板

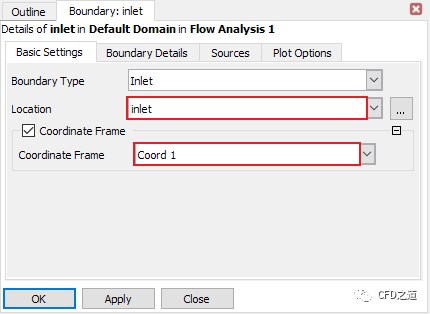

  • 进入面板Basic Settings标签页,设置Boundary TypeInlet,指定Locationinlet,激活选项Coordinate Frame,选择坐标系为Coord 1,如下图所示

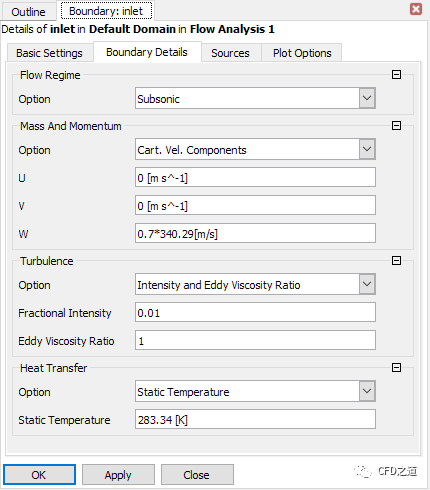

  • 进入Boundary Details标签页,如下图所示指定速度分量及Static Temperature283.34 K,点击OK按钮关闭对话框

2、插入出口边界outlet
  • 插入边界

  • 指定边界名称为outlet

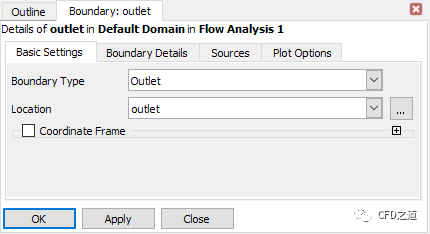

  • 如下图所示指定边界位置

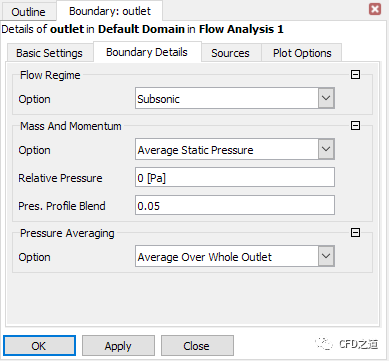

  • 指定出口边界压力为0 Pa

3、壁面边界
  • 插入边界airfoil

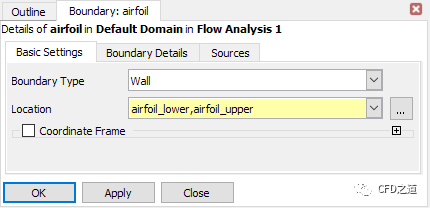

  • 如下图所示指定边界位置,其他参数保持默认设置

4、定义对称边界
  • 插入边界 sym1

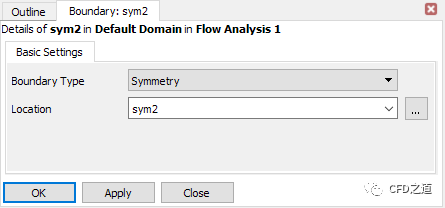

  • 插入边界sym2

注:CFX中计算二维模型必须定义对称边界

2.6 指定求解监控

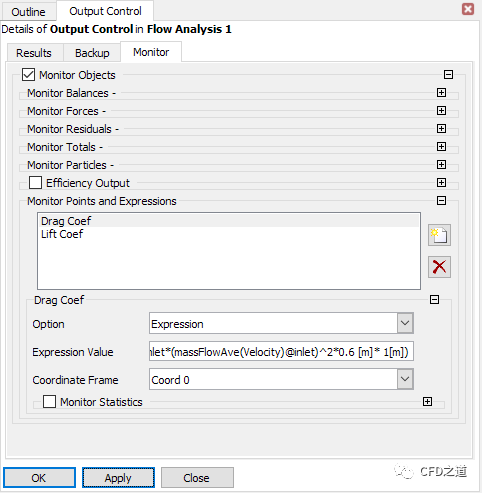

  • 点击按钮Output Control弹出设置对话框

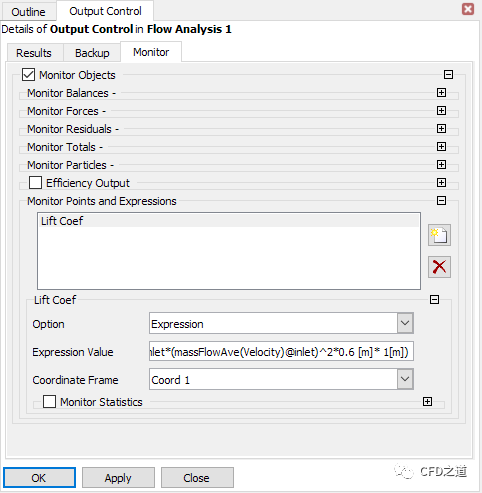

  • 如下图所示定义监测变量Lift Coefforce_x_Coord 1()@airfoil * 2 / (massFlowAve(Density)@inlet*(massFlowAve(Velocity)@inlet)^2*0.6 [m]* 1[m])

  • 如下图所示定义监测变量Drag Coefforce_z_Coord 1()@airfoil * 2 / (massFlowAve(Density)@inlet *
    (massFlowAve(Velocity)@inlet)^2*0.6 [m]* 1[m])

2.5 设置求解控制参数

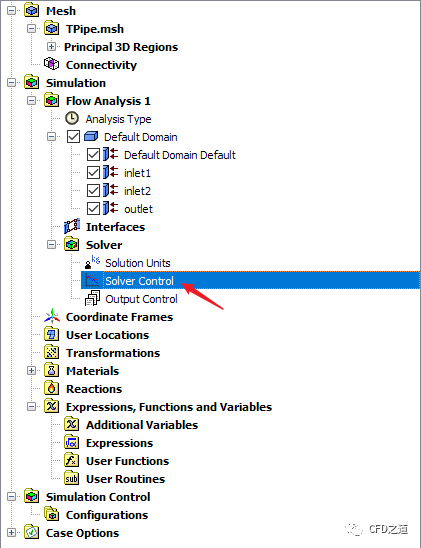

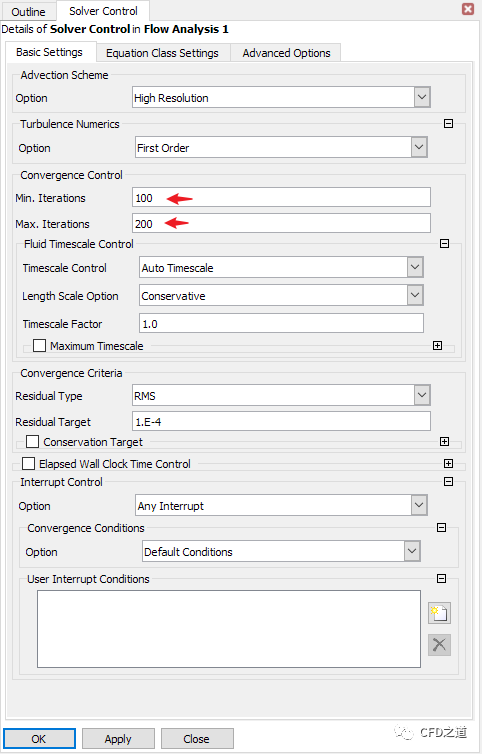

  • 鼠标双击模型树节点Solver Control弹出参数设置面板

  • 指定最小迭代次数100,最大迭代次数为200,如下图所示

  • 点击工具栏按钮Define Run

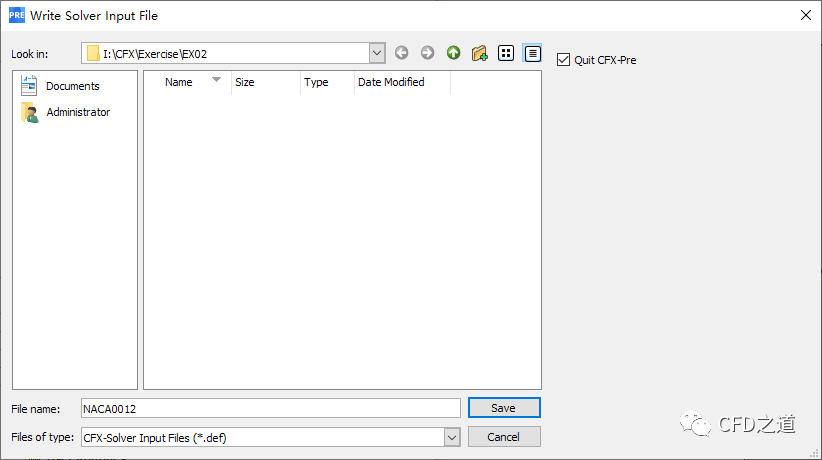

  • 如下图所示设置文件存储路径并保存文件

软件会自动打开求解管理器。

2.6 求解计算

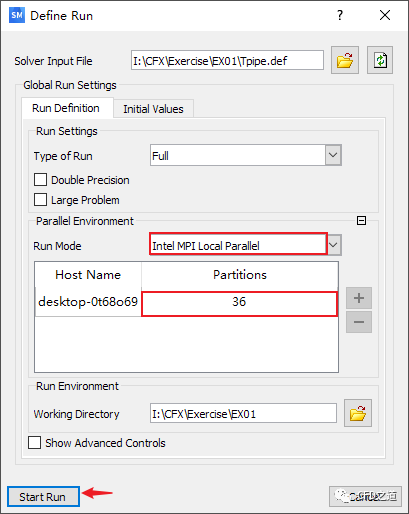

  • 如下图所示设置并行计算参数,指定CPU数量,点击按钮Start Run开始求解计算

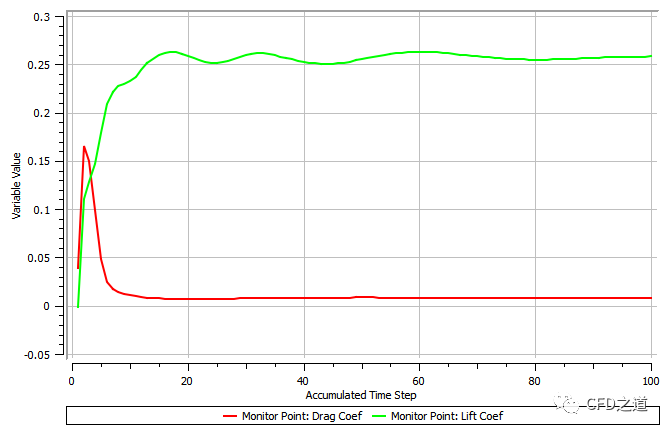

  • 监测得到的升力系数与阻力系数变化曲线

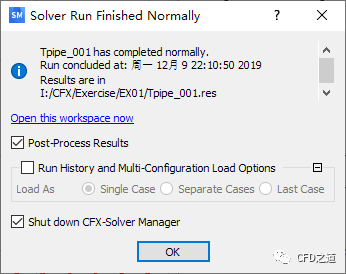

  • 计算完毕后如下图所示,选中选项Post-Process Results,点击OK按钮打开CFD-Post进行后处理

3 计算结果

3.1 Y+分析

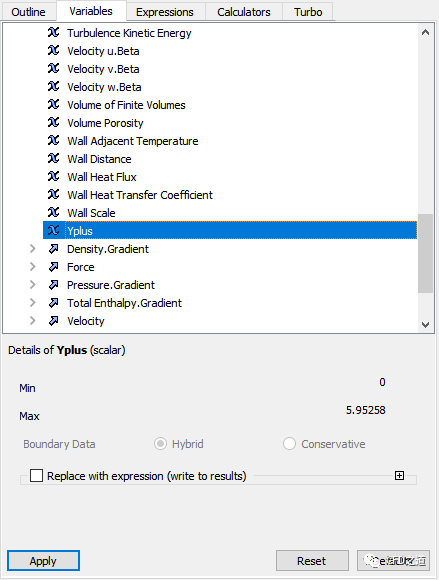

  • 查看Y+值范围

注:CFX中,SST模型要求将第一层网格节点放置于粘性子层内,y+<2

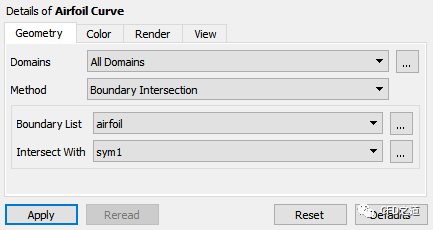

  • 创建多段线Airfoil Curve

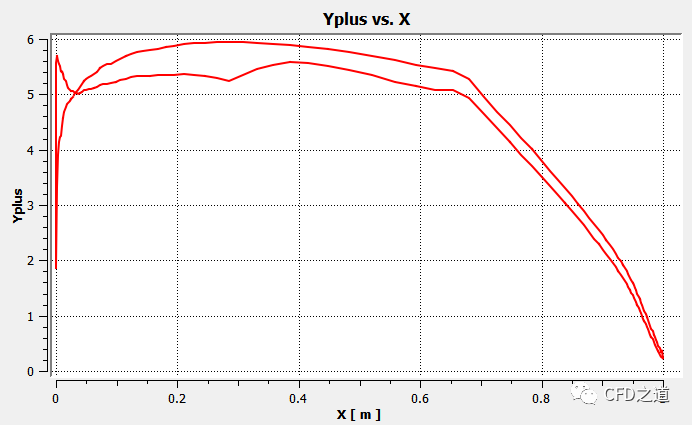

  • 绘制多段线上Y+分布

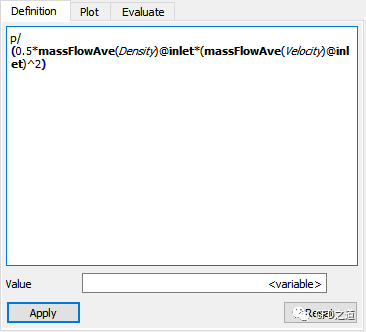

  • 定义表达式p/(0.5*massFlowAve(Density)@inlet*(massFlowAve(Velocity)@inlet)^2)

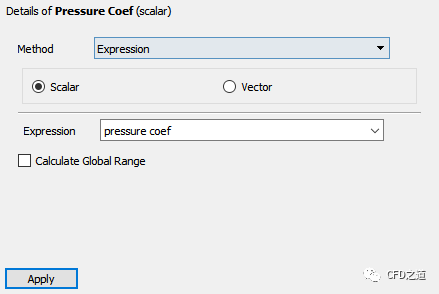

  • 定义变量Pressure Coef

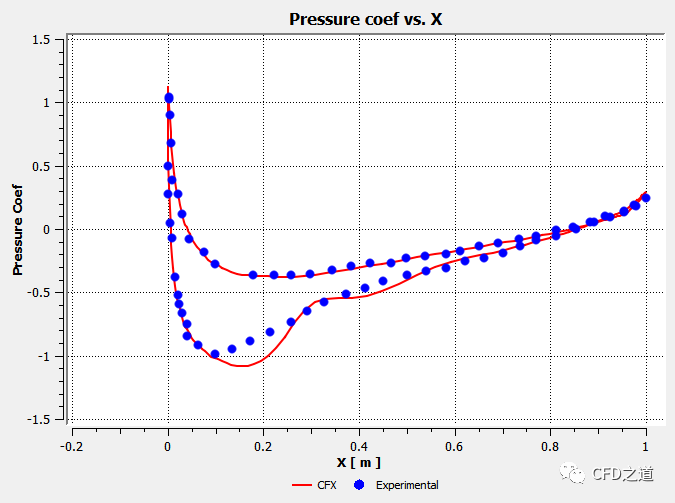

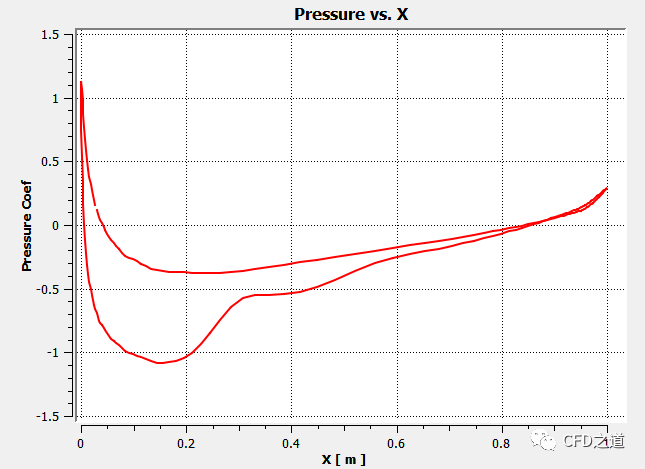

  • 绘制压力系数沿翼型分布,

  • 与实验值对比

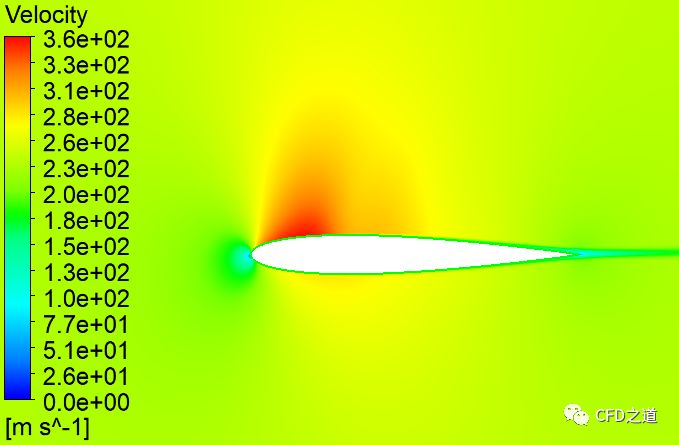

  • 速度云图分布

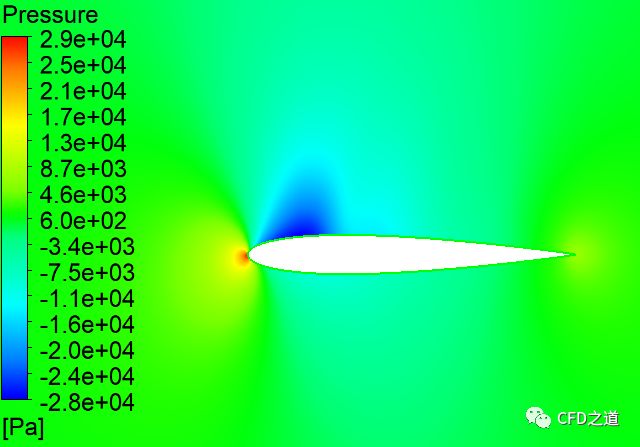

  • 压力云图分布


相关文件:

https://pan.baidu.com/s/1xgraWJR_U3lTFsM3rdtDZQ
提取码:qvgd
