CFX案例|01 T型管混合

内容纲要

本案例演示利用CFX计算T型管内冷热流体混合流场。

1 案例描述

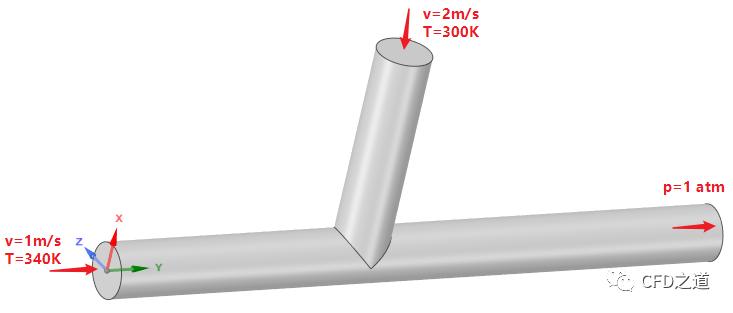

案例就是模型如图所示。

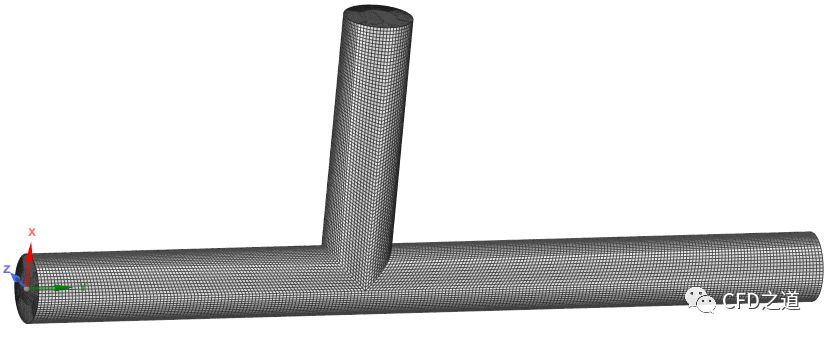

在SCDM中创建几何模型并生成计算网格,如图所示。

导出计算网格为TPipe.msh。

2 CFX设置

2.1 启动CFX

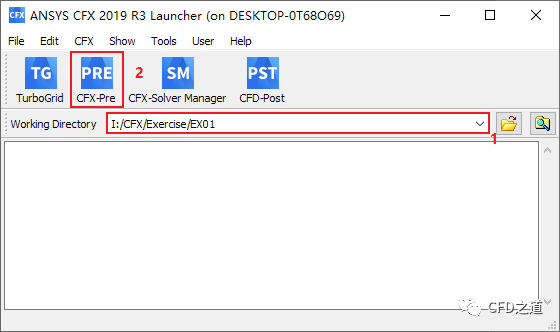

  • 启动CFX,如下图所示设置Work Directory,点击按钮CFX-Pre启动CFX

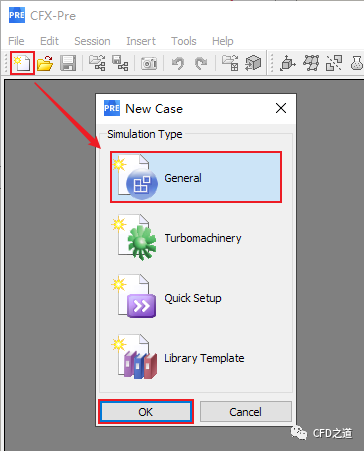

  • 点击工具栏按钮New Case打开设置对话框,选择General项,点击按钮OK新建Case

2.2 导入计算网格

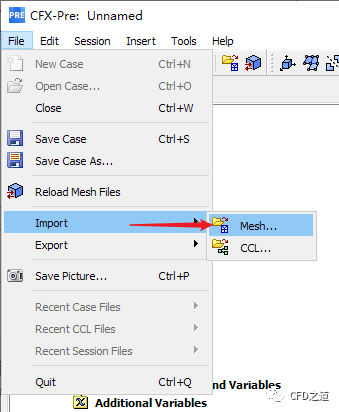

  • 选择菜单File → Import → Mesh…打开文件选择对话框

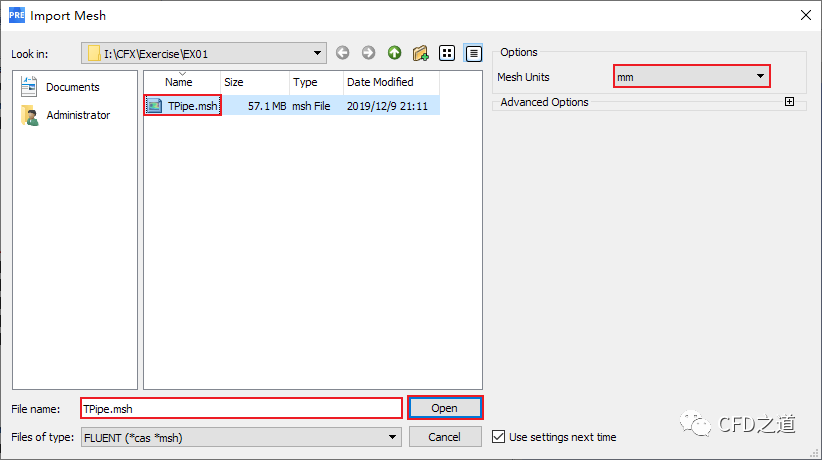

  • 如下图所示选择网格文件TPipe.msh,注意选择网格单位为mm,点击OK按钮导入网格文件

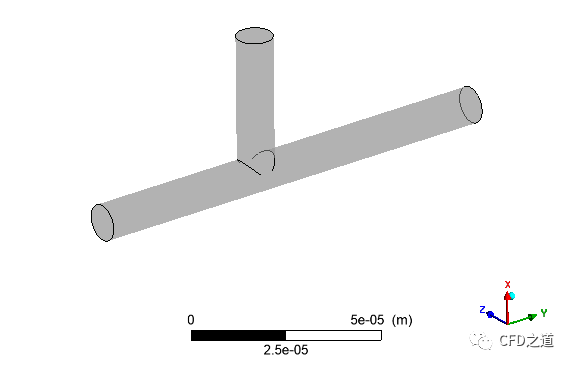

导入模型如图所示。

2.3 计算区域设置

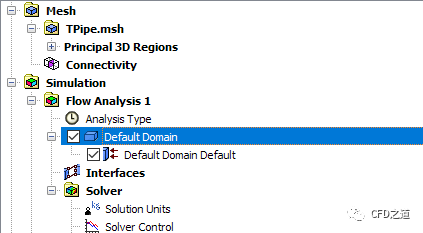

  • 鼠标双击模型树节点Default Domain打开区域设置面板

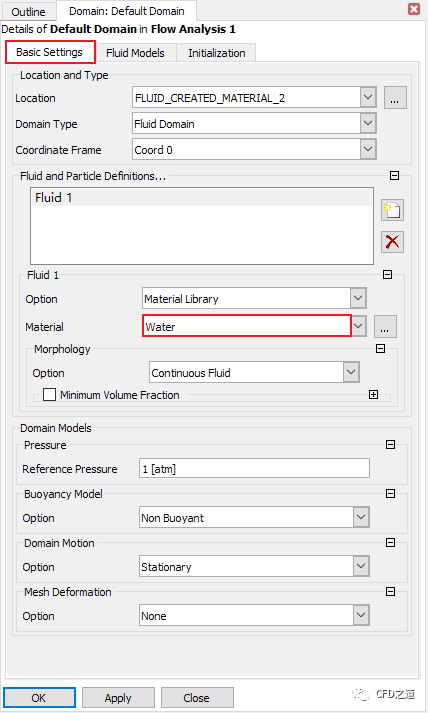

  • 进入Basic Settings标签页,如下图所示设置Materialwater

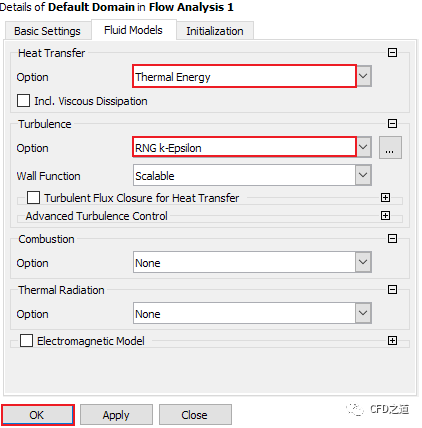

  • 进入Fluid Models标签页,设置Heat Transfer OptionThermal Energy,指定湍流模型为RNG k-Epsilon,点击OK按钮关闭面板

2.4 边界条件设置

1、添加边界inlet1

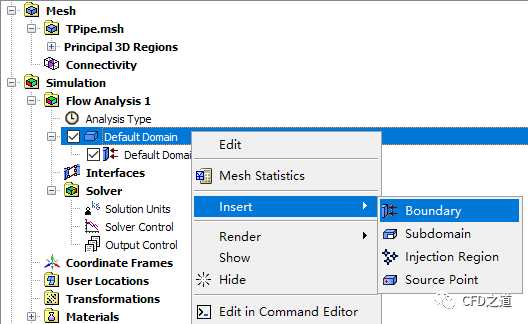

  • 右键选择节点Default Domain,选择弹出对话框Insert → Boundary插入边界

  • 如下图所示指定边界名称为inlet,点击OK按钮打开设置面板

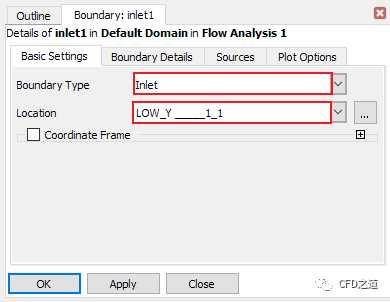

  • 进入面板Basic Settings标签页,设置Boundary TypeInlet,指定LocationLOW_Y___1_1,如下图所示

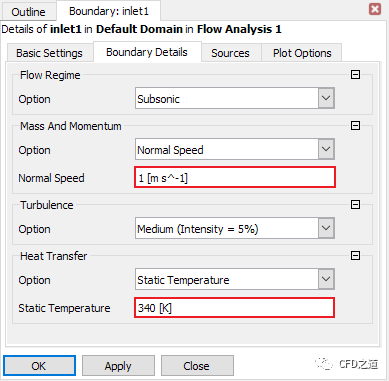

  • 进入Boundary Details标签页,指定Normal Speed1 m/s,指定Static Temperature340 K,点击OK按钮关闭对话框

2、添加边界inlet2
  • 如下图所示插入边界,并指定边界名称为inlet2

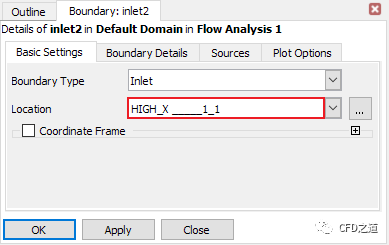

  • 如下图所示指定边界位置

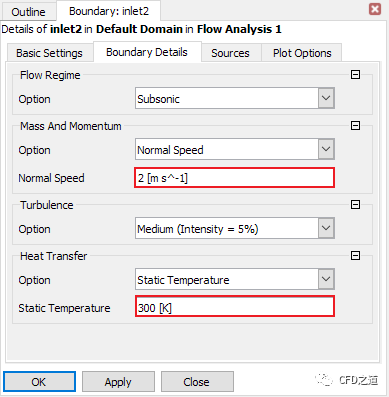

  • 指定速度为2 m/s,温度为300 K,如下图所示

3、插入出口边界outlet
  • 插入边界

  • 指定边界名称为outlet

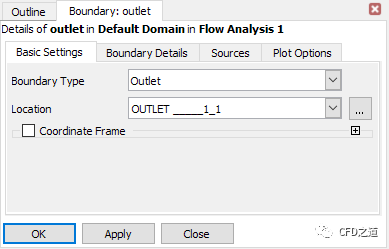

  • 如下图所示指定边界位置

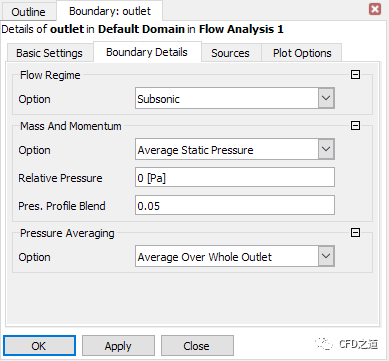

  • 指定出口边界压力为0 Pa

2.5 设置求解控制参数

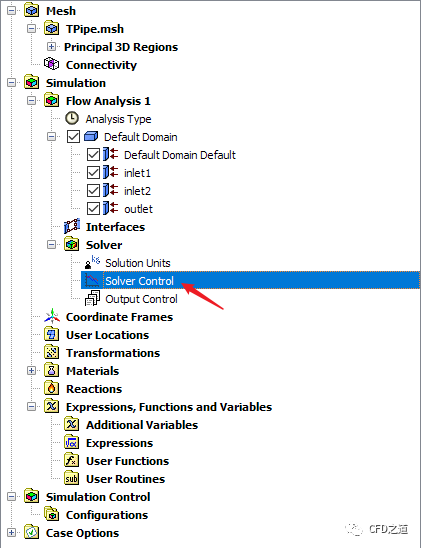

  • 鼠标双击模型树节点Solver Control弹出参数设置面板

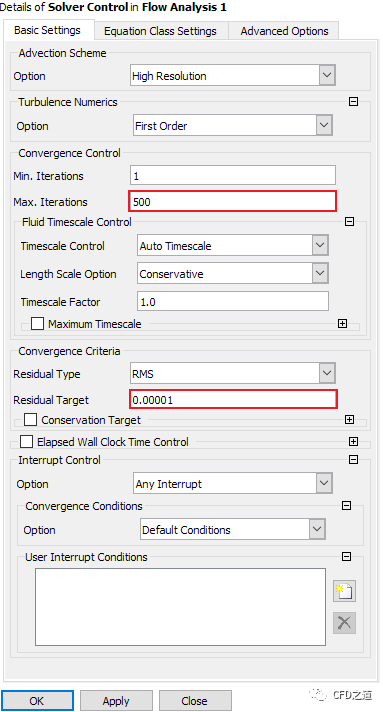

  • 指定最大迭代次数为500,设置目标残差为0.0001,如下图所示

  • 点击工具栏按钮Define Run

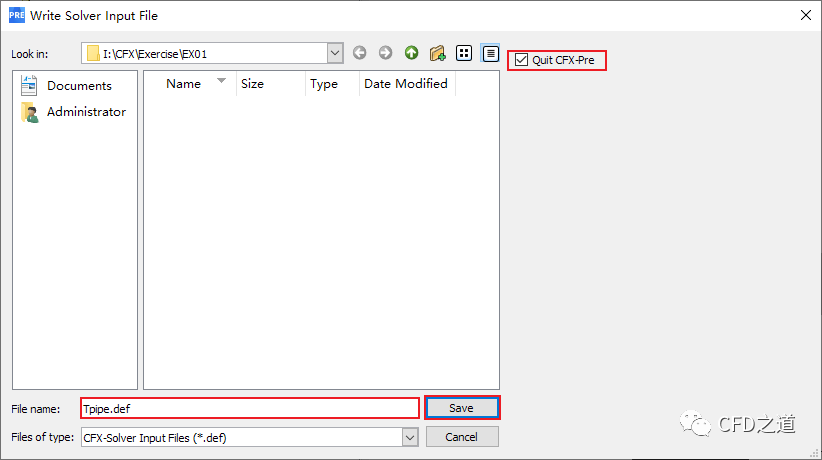

  • 如下图所示设置文件存储路径并保存文件

软件会自动打开求解管理器。

2.6 求解计算

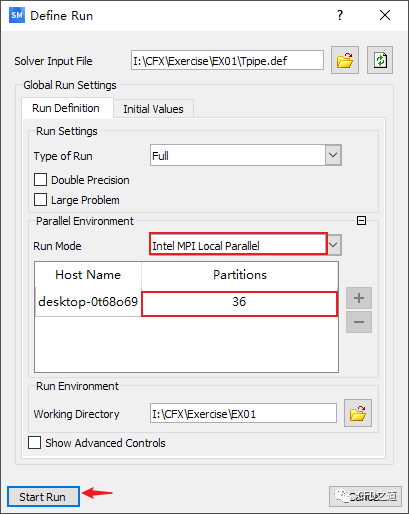

  • 如下图所示设置并行计算参数,指定CPU数量,点击按钮Start Run开始求解计算

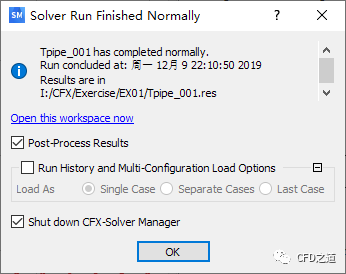

  • 计算完毕后如下图所示,选中选项Post-Process Results,点击OK按钮打开CFD-Post进行后处理

3 计算结果

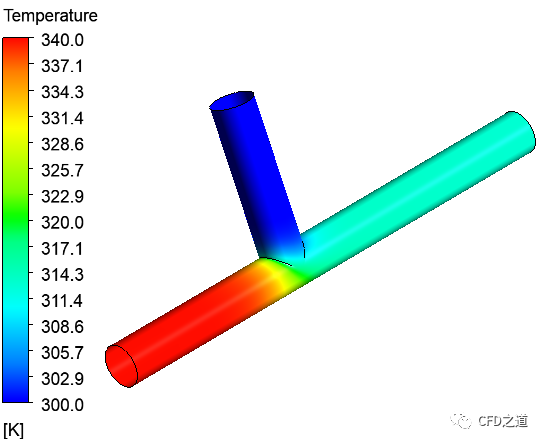

  • 壁面温度分布如下图所示

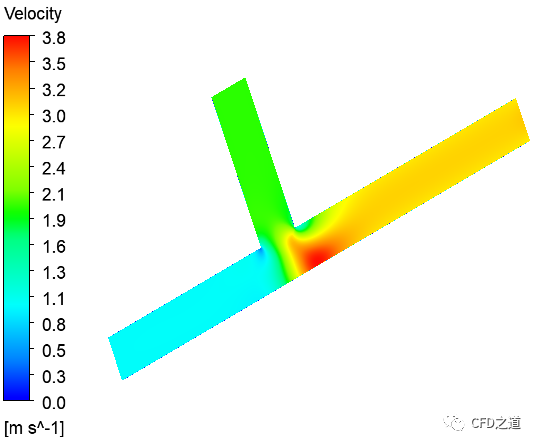

  • 中切面速度分布如下图所示

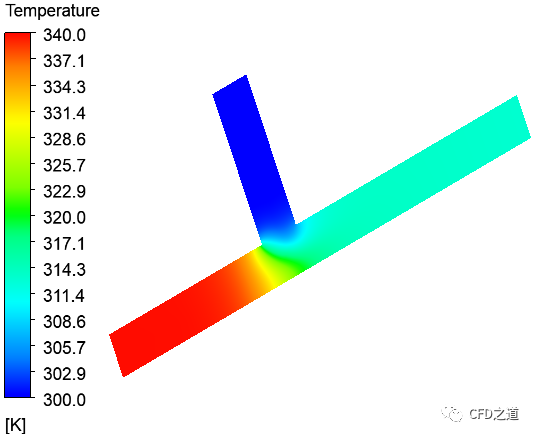

  • 中切面温度分布如图所示

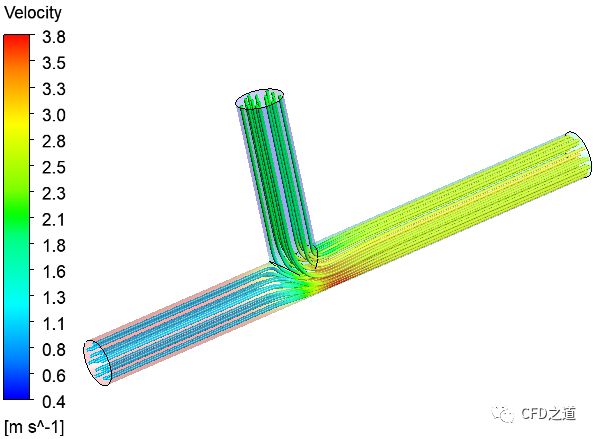

  • 流线分布如图所示

  • 可以查看流线动画,如图所示


相关文件:

https://pan.baidu.com/s/1ST-HIbuUhuj2VRJqE83TYQ
提取码:753r
