Fluent动网格【6】：部件变形案例

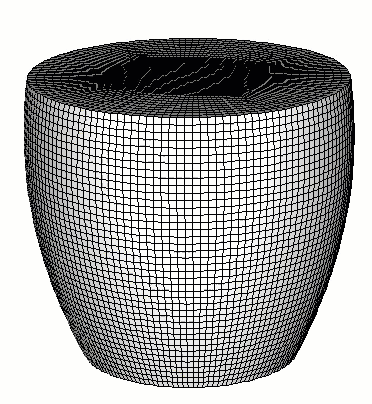

在Fluent处理变形部件的方式很多，如faceted、plane、cylinder以及user defined。其中faceted适用于节点运动与已有的边界保持一致的条件下，而plane及cylinder则为fluent预制的两种变形方式。对于更加复杂的部件变形，则需要用UDF宏DEFINE_GEOM进行定义。本案例描述使用UDF宏处理动网格过程中边界变形的问题。本案例动网格效果如图所示。

本案例几何为一个抛物线旋转成型的几何体。如图所示。

其中上壁面刚体运动引起抛物面变形。刚体运动方程为：

如图所示。

抛物面方程为：

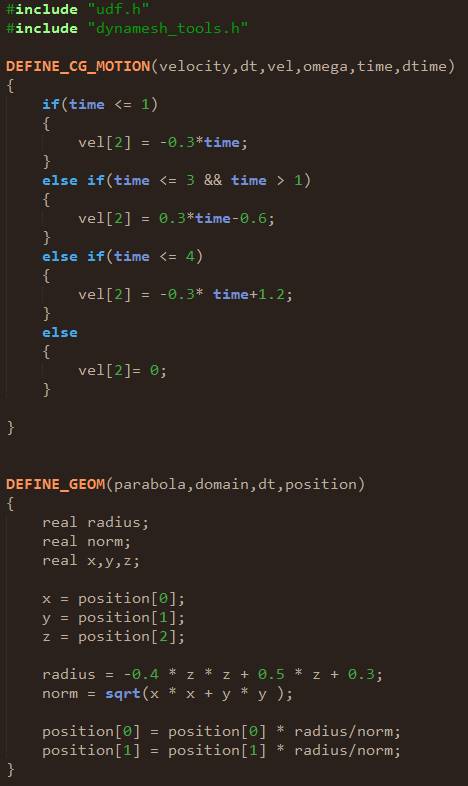

UDF可写成：

模型创建在ICEM CFD中完成，通过导入点坐标的方式创建抛物线，之后绕轴旋转形成抛物面。

本案例划分为六面体网格。

采用layering方式进行网格处理。设置抛物面变形及顶部面刚性运动。

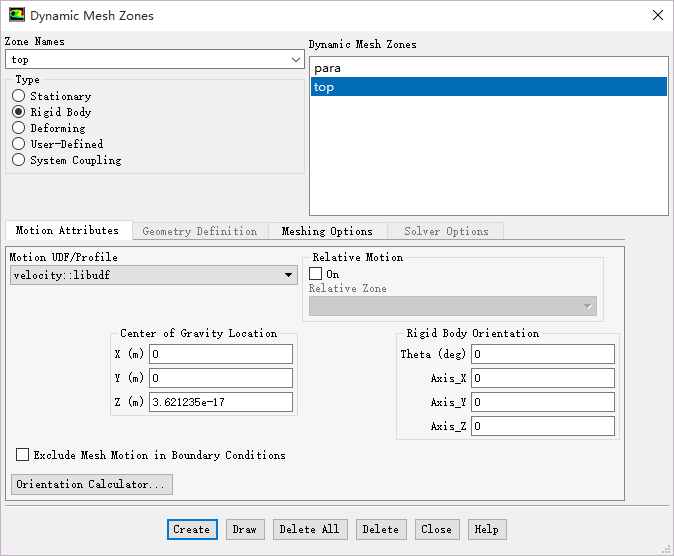

刚体运动定义：

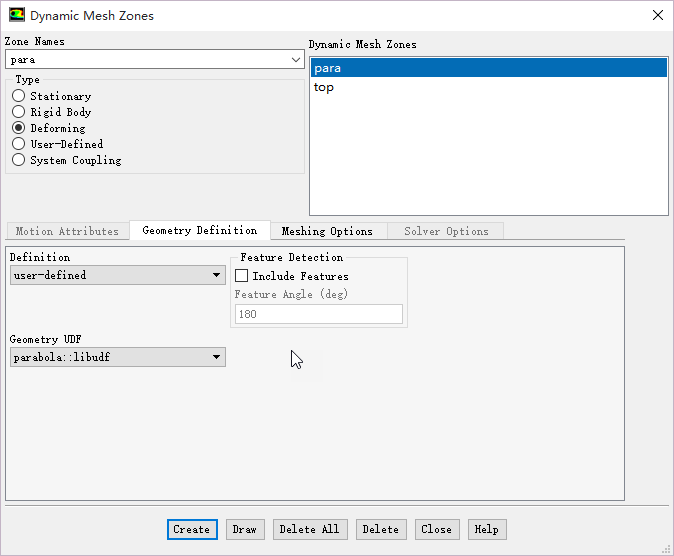

变形体定义：
