本案例演示利用Fluent Meshing读入网格并对网格进行操纵处理过程。

案例目的：

• 以Meshing模式启动Fluent

• 读取及附加.msh网格文件

• 使用不同的选项显示几何和网格

• 理解几何显示及修改功能按钮

1 启动Fluent Meshing模式

• 启动Fluent

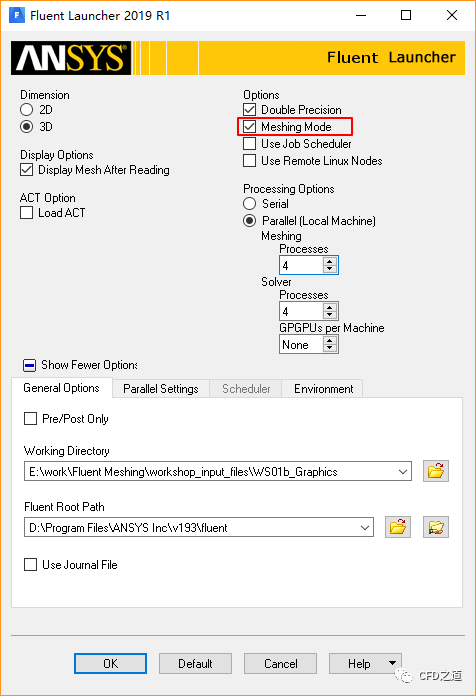

• 启动界面中激活选项Meshing Mode，并设置Working Directory

• 点击OK按钮进入Fluent Meshing模式

注：Meshing模式只能在3D模式下启用。

2 读取msh文件

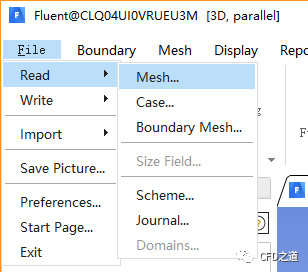

• 利用菜单File → Read → Mesh…读取Rebreather_Part01.msh.gz

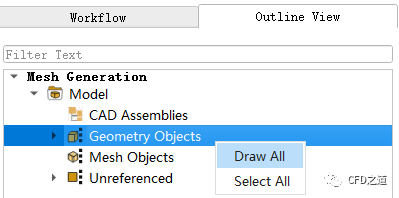

• 右键选择模型树节点Geometry Objects，选择弹出菜单项Draw All

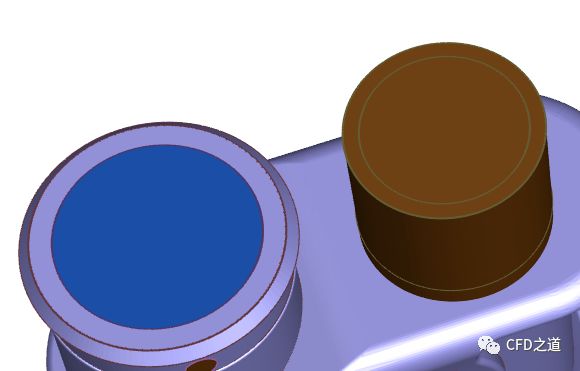

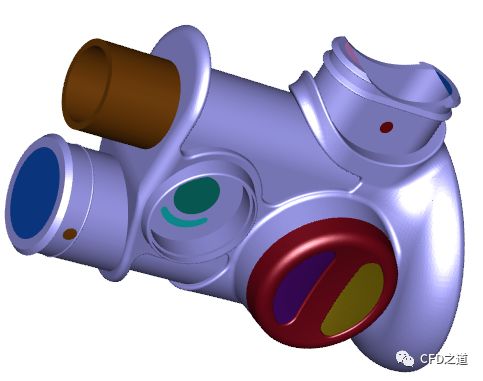

图形窗口中显示几何模型，如下图所示。

3 鼠标操作

Fluent Meshing中提供了两种鼠标操作模式，默认的Fluent操作模式及Workbench模式。

• 点击菜单Display → Mouse Buttons在弹出对话框中可设置鼠标操作模式。

默认情况下采用Fluent操作模式。

鼠标键	Fluent模式	Workbench模式
左键	图形旋转	图形移动
中键	图形缩放	图形旋转
右键	图形选择	图形缩放

4 附加网格

Fluent Meshing可以在已有网格的基础上再添加新的网格文件。

• 利用菜单File → Read → Mesh…读取Rebreather_Part02.msh.gz

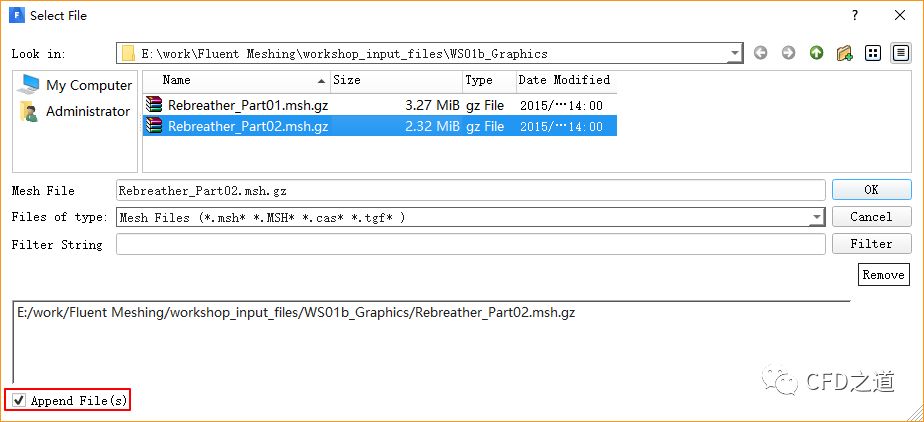

• 文件选择对话框中，激活选项Append File(s)

• 右键选择模型树节点Geometry Objects，选择弹出菜单项Draw All

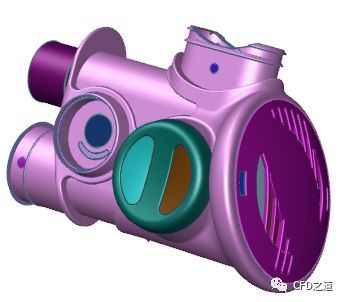

模型如图所示。

5 模型树操作

模型树节点主要通过右键菜单进行操作。

模型树的选择：

• 鼠标单击：选择一个模型树节点

• ctrl + 鼠标单击：选择多个不连续的模型树节点

• shift+ 鼠标点击：选择多个连续模型树节点

利用模型树节点右键菜单中的Merge可合并多个部件，利用Rename/Change Properties…可修改部件名称。

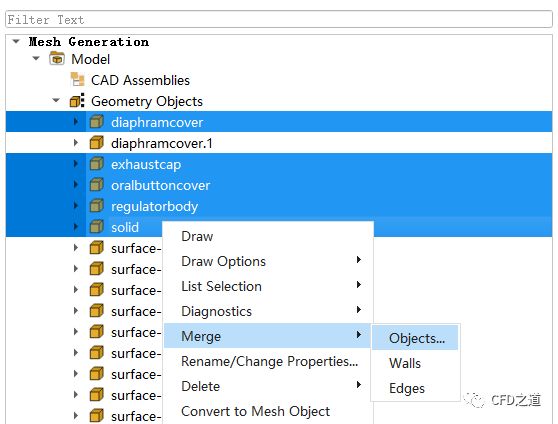

• 如下图所示选择节点，点击鼠标右键，选择弹出菜单项Merge → Objects…

• 弹出对话框中指定名称为body，点击按钮Merge合并对象

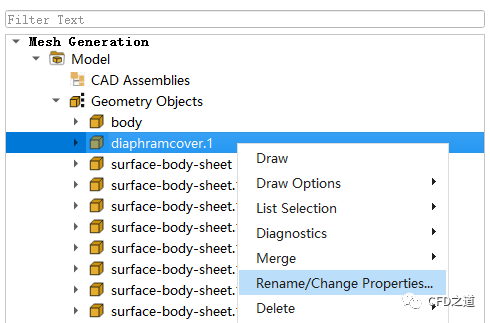

• 鼠标右键选择模型树节点dispramcover.1，点击弹出菜单项rename/Change Properties…弹出设置对话框

• 如下图所示修改部件名称为cover，激活选项Rename object zones，点击OK按钮修改名称

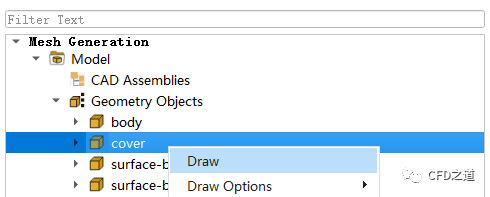

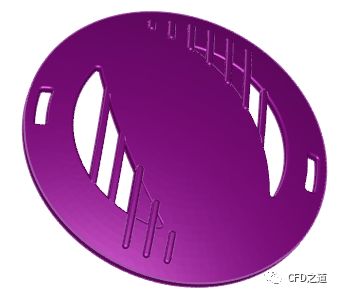

• 鼠标右键选择模型树节点cover，点击弹出菜单项Draw显示部件

部件如下图所示。

6 剖面显示

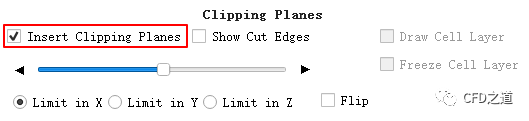

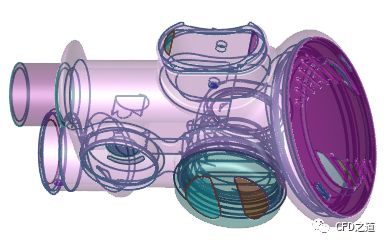

利用Ribbon工具栏中Clipping Planes下工具可剖开几何体进行查看。

如下图为插入X切面后的几何显示。

7 图形按钮

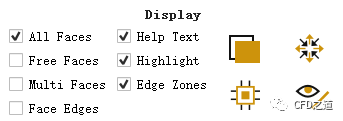

利用Ribbon工具栏中Display下工具可选择采用不同形式查看几何与网格。

All Faces：显示所有面

Free Faces：显示自由面

Multi Faces：显示多重面

Face Edges：显示边线

还可以根据需要选择透明显示、爆炸显示。

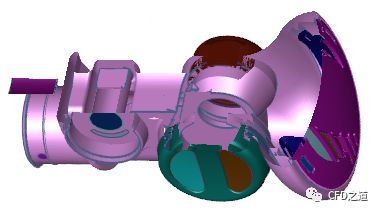

如下图所示采用透明显示。

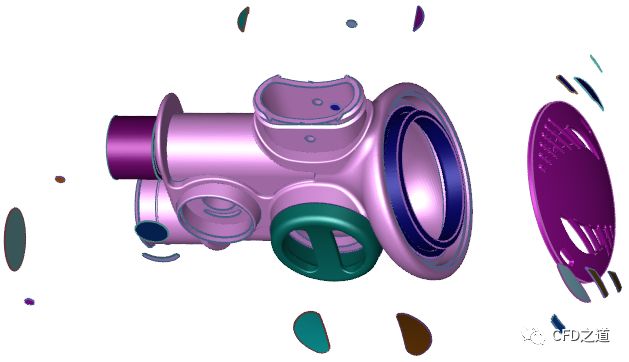

下图所示采用爆炸视图显示。

8 修补孔洞

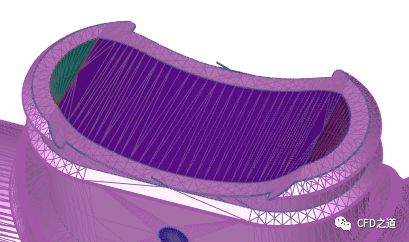

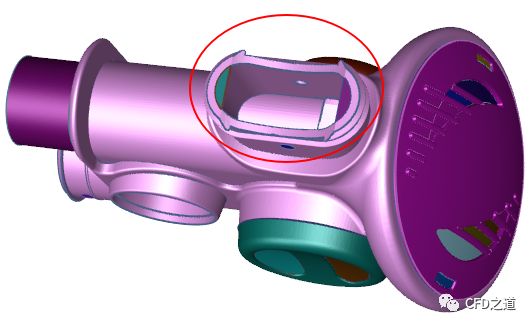

几何模型中存在孔洞，在创建流体计算域之前需要将孔洞堵上。如下图中框选位置的孔洞。

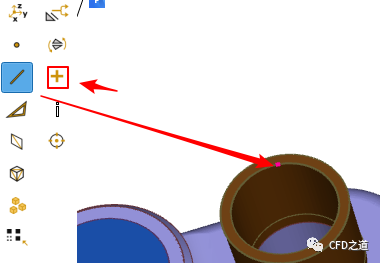

• 选择工具栏按钮Loop Create Toolbar（或使用快捷键CTRL+ SHIFT+ l）

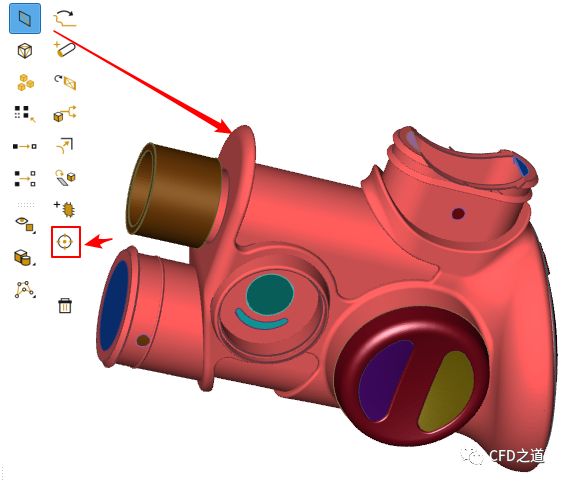

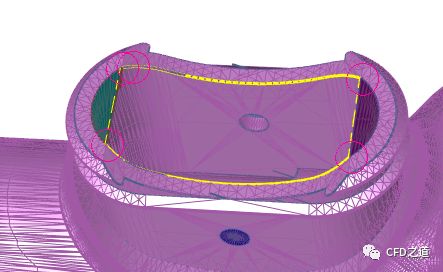

• 如下图所示，利用鼠标右键选择模型节点

• 选择工具栏按钮Create Patch或快捷键CTRL+K创建封闭区域

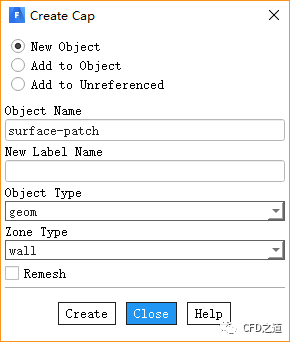

• 弹出Create Cap对话框，如下图所示设置参数，点击按钮Create创建边界

边界创建完毕后如下图所示。

可看出该区域已经完全被封闭了。

9 利用投影封闭间隙

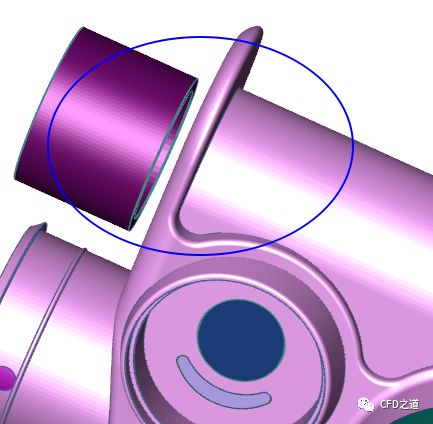

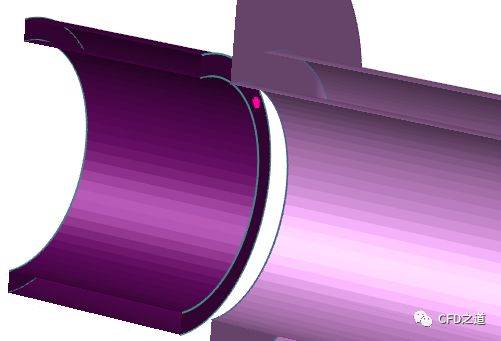

模型存在间隙，如下图所示。

此处可以利用Project的方式进行封闭。

• 选择欲投影的圆环面（利用Face Selection Filter或快捷键CTRL+F）

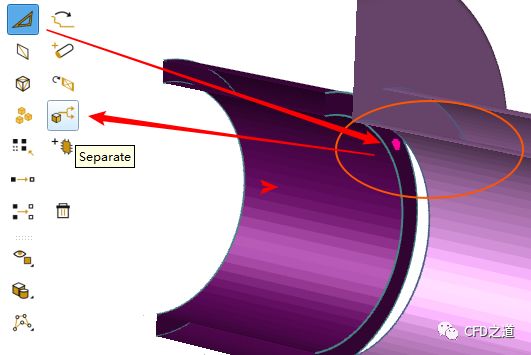

• 点击工具栏按钮Separate分割面（或使用快捷键ctrl+shift +s）

注：此时可用快捷键CTRL+SHIFT+O改变区域颜色以方便查看。也可以利用快捷键CTRL+SHIFT+C以及CTRL+R以随机 颜色显示模型。

• 鼠标右键选择要投影的几何区域，点击工具栏按钮Set将圆环面作为目标面（可使用快捷键CTRL+S）

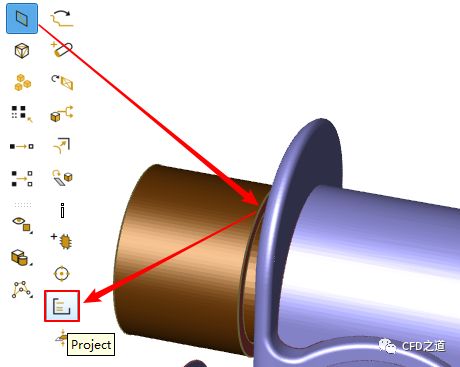

• 选中前面分割出来的圆环面（利用Zone Selection Filter），点击工具栏按钮Project或使用快捷键CTRL+P投影面

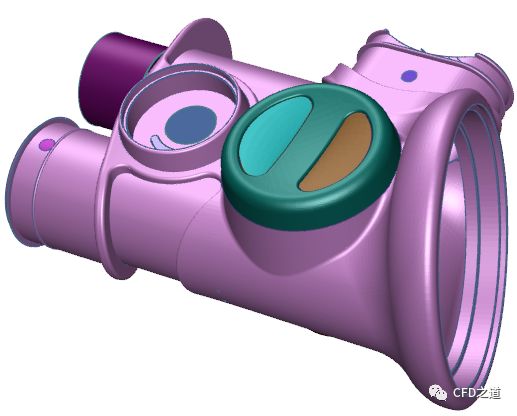

最终形成的模型如下图所示。

可以看出模型缝隙已经被封闭。

10 封闭进出口面

模型存在流体计算域的进出口边界，在创建流体域之前需要创建patch将其封闭。

• 选择边界上的一条边线（或使用快捷键CTRL+E）

• 点击快捷键F5封闭进出口

可看出该出口已被封闭。

11 一些快捷键

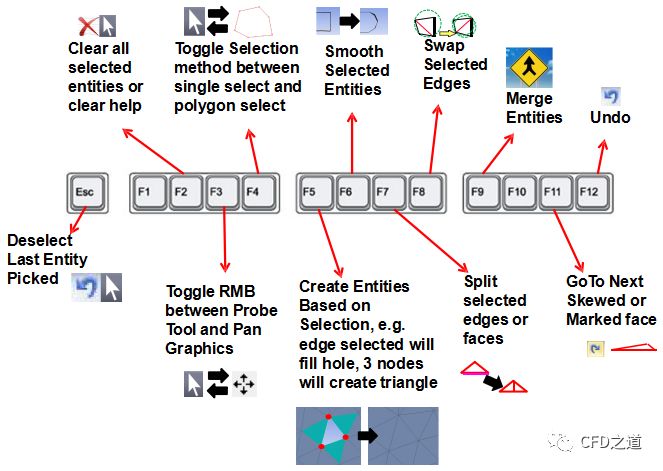

• F1~F12快捷键

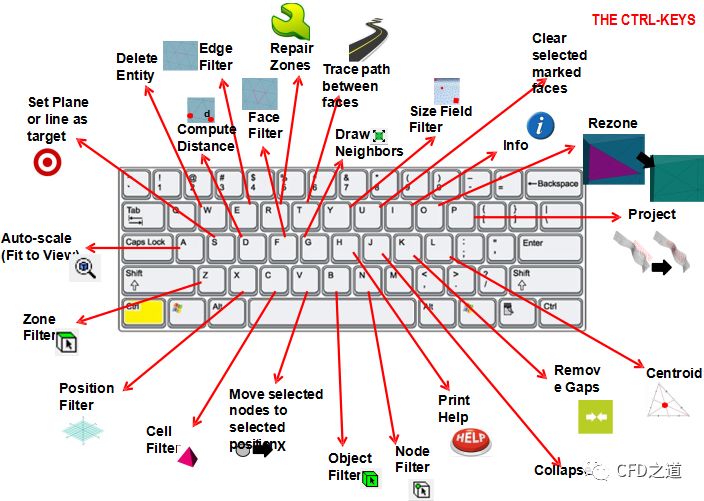

• CTRL快捷键

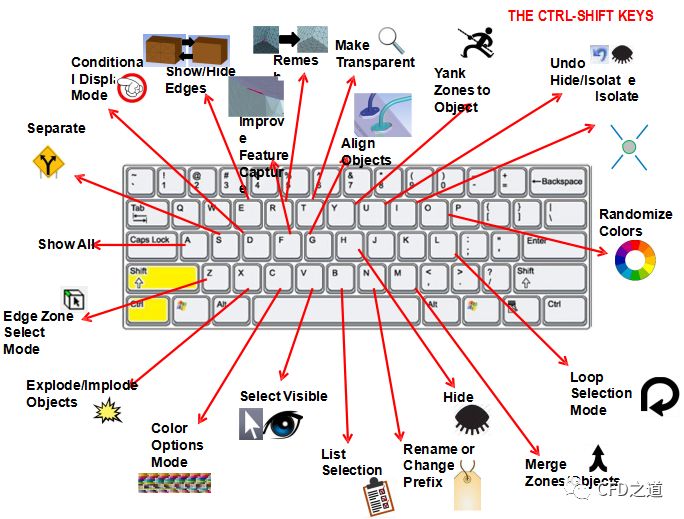

• CTRL+SHIFT快捷键
