Fluent Meshing｜02 外流域

本案例演示利用FTM流程处理机翼外流场模型。

FTM(Fault-tolerant Meshing)流程主要用于脏几何的清理。

• 启动Fluent Meshing

1 导入几何模型

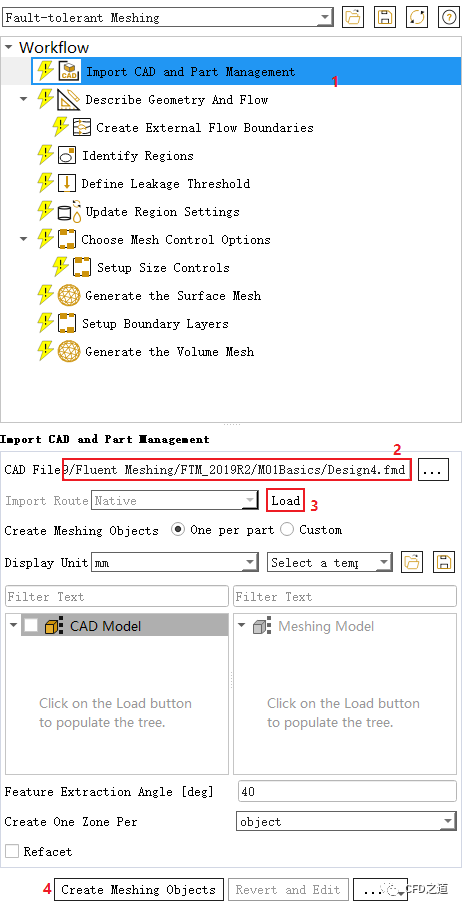

• 选择Fault-tolerant Meshing流程，选择列表项Import CAD and Part Management
• 打开几何模型Design4.fmd，点击按钮Load导入几何模型
• 点击按钮Create Meshing Objects创建网格对象

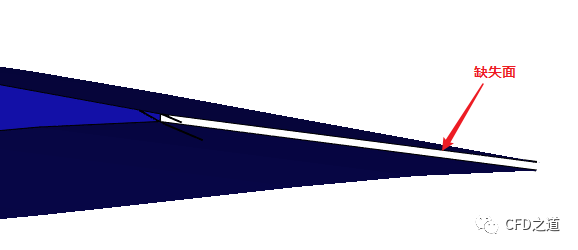

导入的几何模型存在缺失面，如下图所示。在后续流程中需要进行处理

注：缺失面可以通过Wrap来处理。

2 描述几何

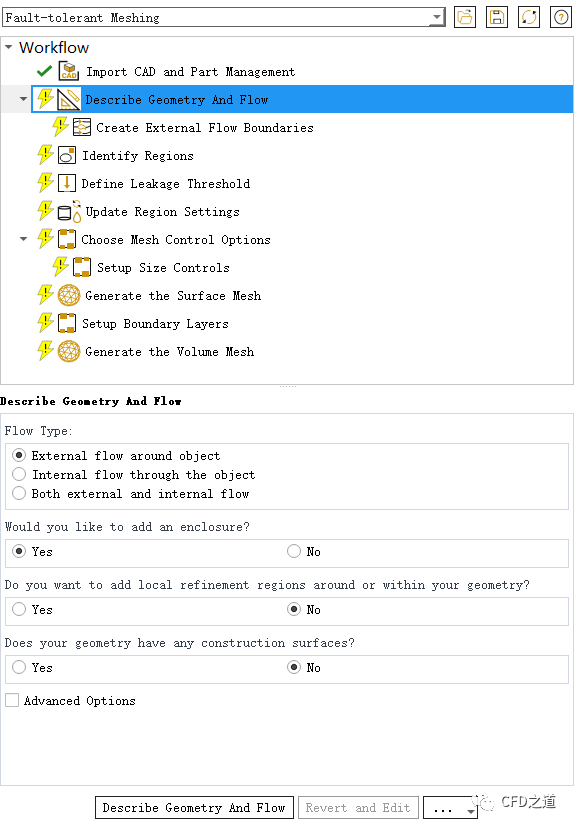

• 选中列表项Describe Geometry And Flow
• 选中选项External flow around object，其他选项如图所示

注：本案例是一个纯粹的外流场计算区域，因此选中External flow around object。

3 创建外流区域

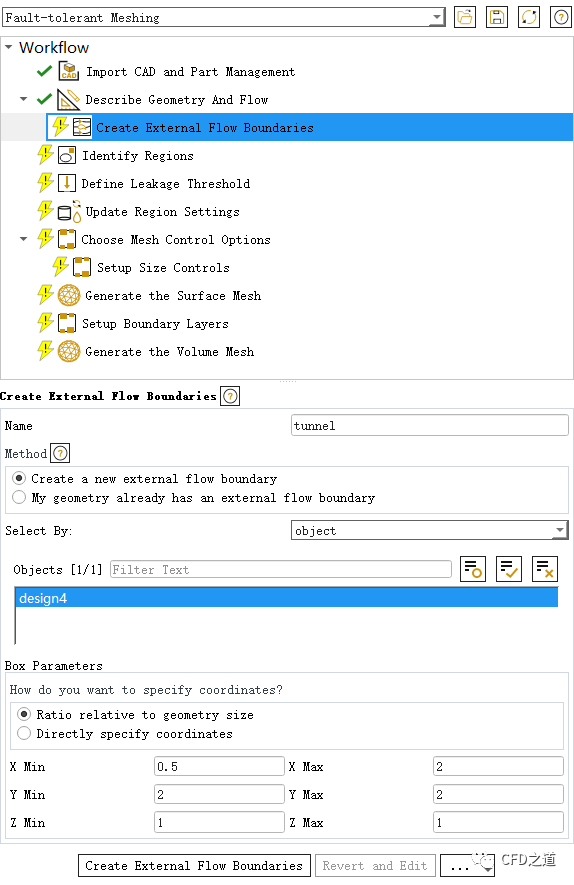

• 选中选项Create External Flow Boundaries
• 选中选项Create a new external flow boundary
• 选中列表项design4
• 指定外流场尺寸（0.5,2,1）→ （2,2,1）
• 点击按钮Create External Flow Boundaries创建外流区域

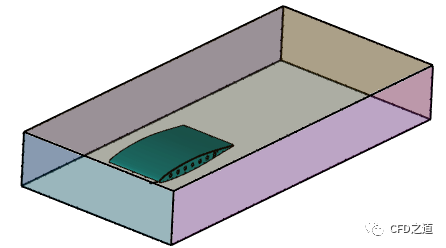

计算模型如下图所示。

4 定义区域

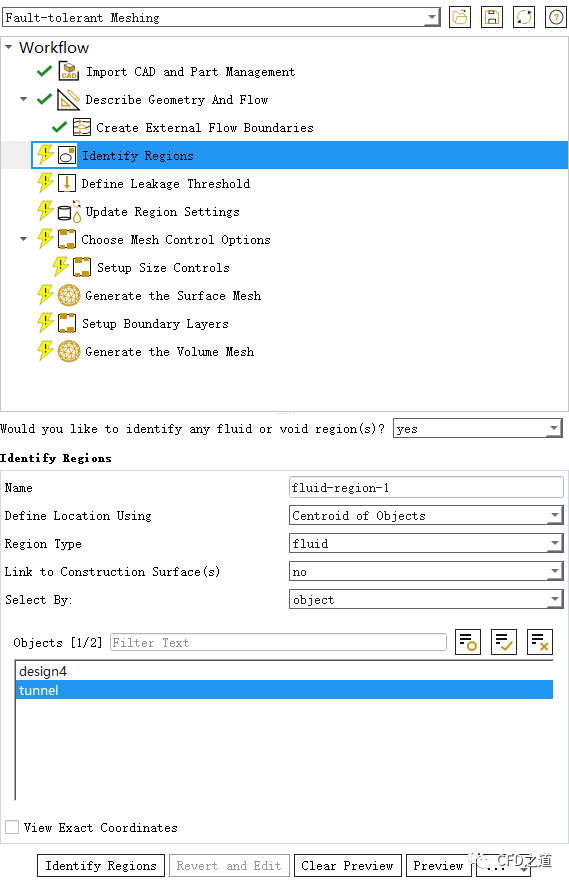

• 选中选项Identify Regions
• 创建Region Type为fluid，选择部件tunnel，点击按钮Identify Regions创建流体域

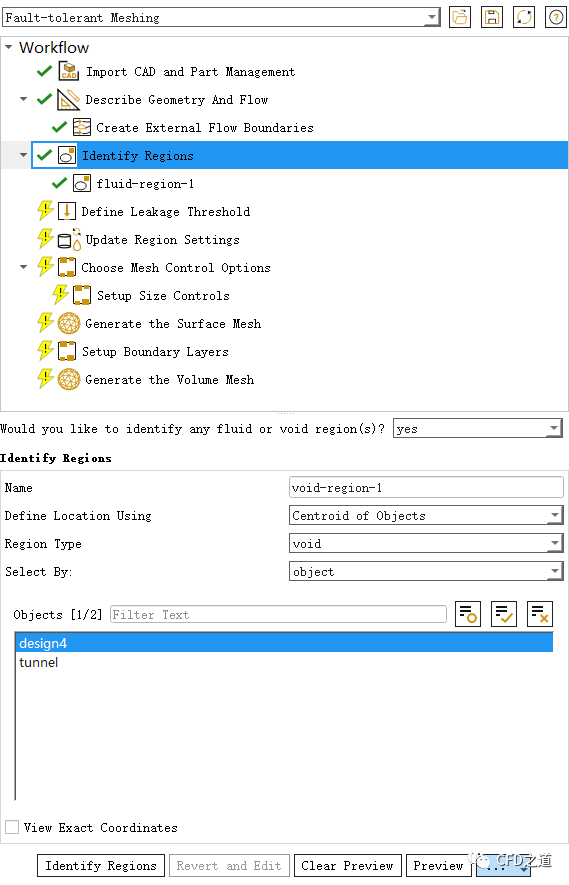

• 相同方法以对象design4创建void区域

注：创建void区域的目的是为下一步leakage识别做准备。

5 定义leakage

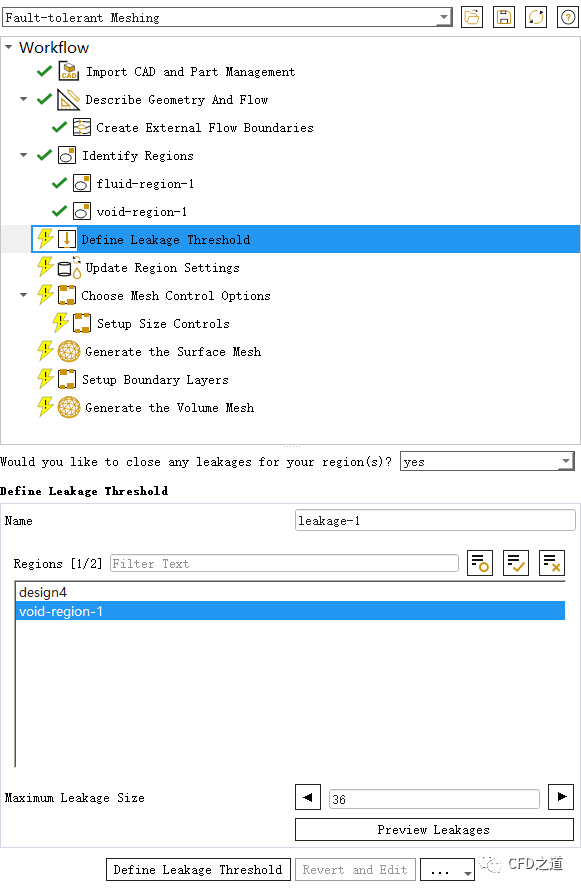

• 选择节点Define Leakage Threshold，如下图所示，选中列表项voi-region-1
• 指定Maximum Leakage Size为36
• 点击按钮Define Leakage Threshold创建wrap

6 更新区域

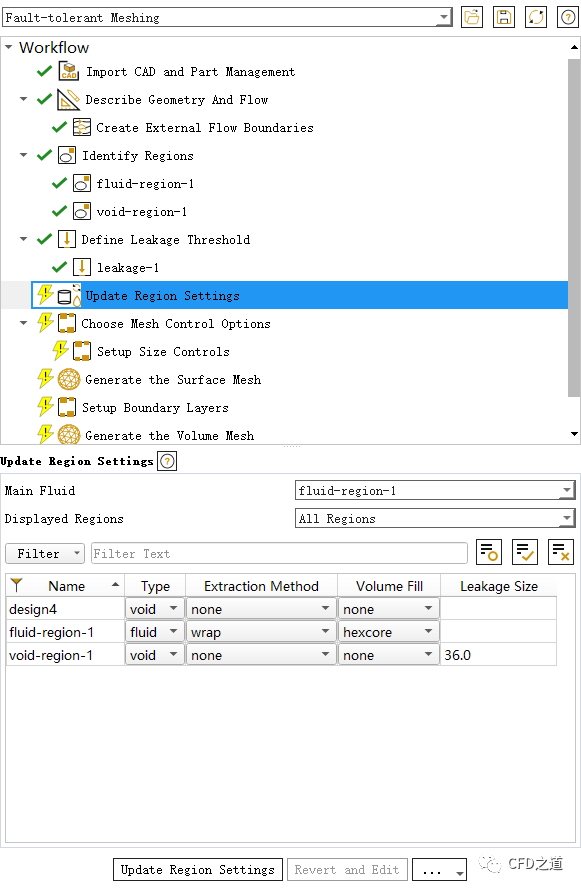

• 选择选项Update Region Settings，如下图所示，设置区域fluid-region-1的类型为fluid，其Extraction Method为wrap

7 设置网格控制

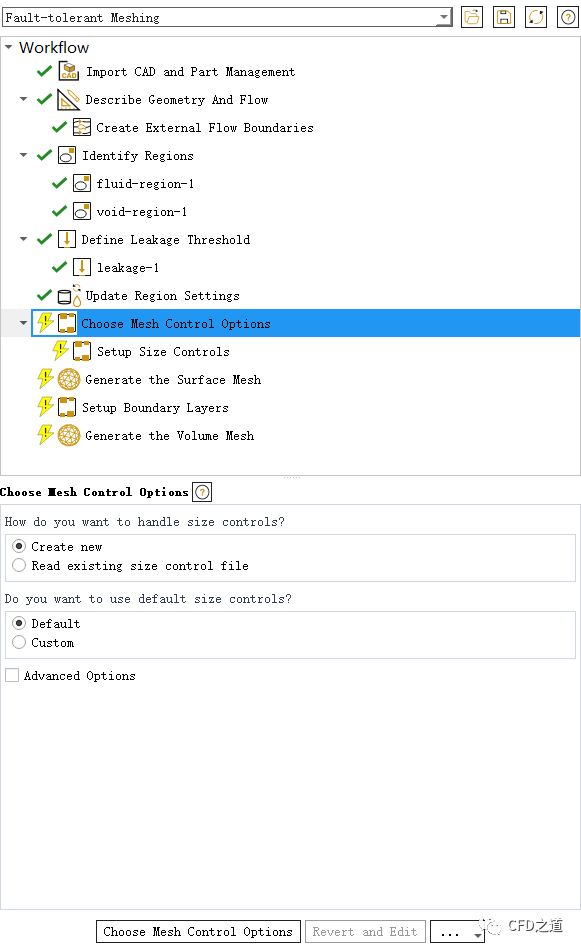

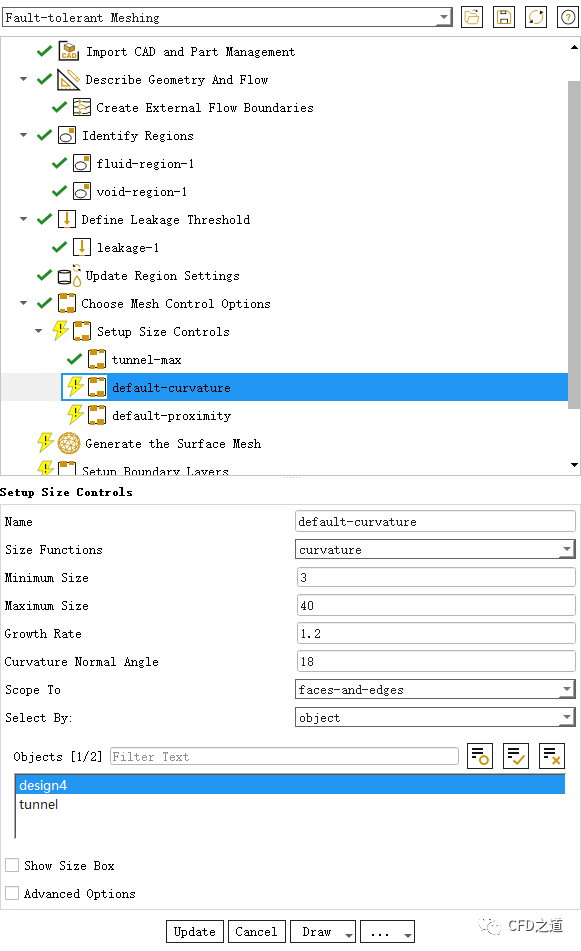

• 选择选项Choose Mesh Control Options，采用默认设置

• 新添加的节点采用默认设置

8 生成面网格

• 选择节点Generate the Surface Mesh
• 设置Surface Mesh Target Skewness为0.8，点击按钮Generate the Surface Mesh生成面网格

9 设置边界层参数

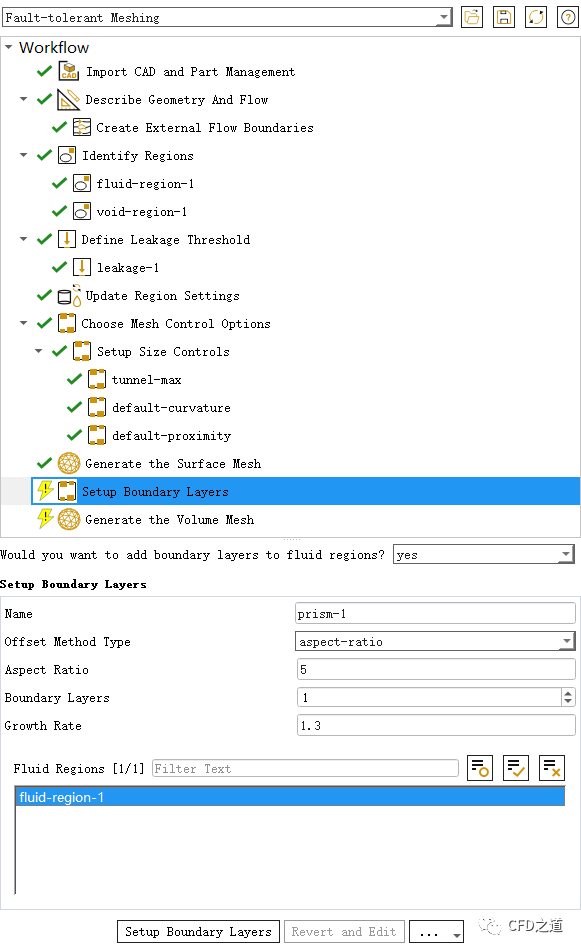

• 选择选项Setup Boundary Layers，如下图所示指定参数

10 生成体网格

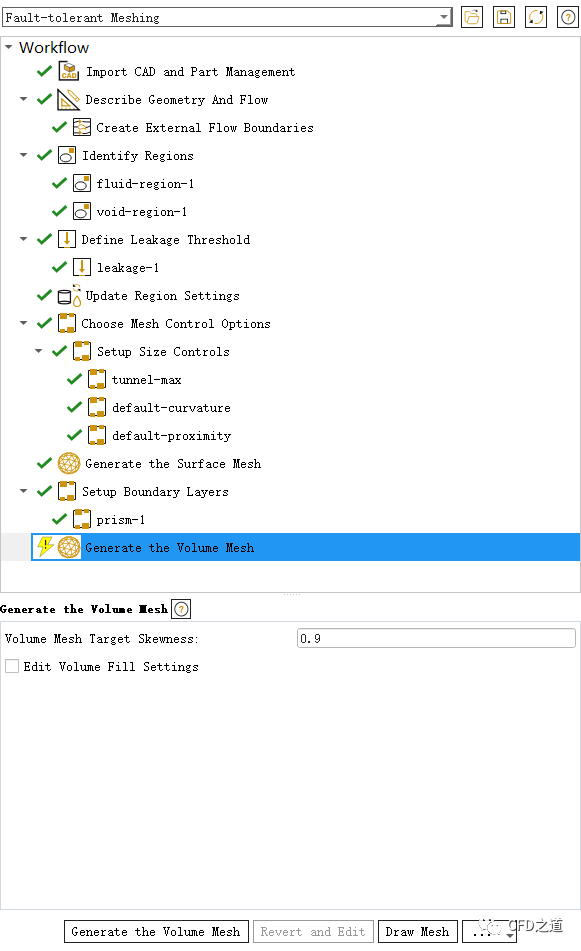

• 选择列表Generate the Volume Mesh，指定目标体网格质量，如下图所示

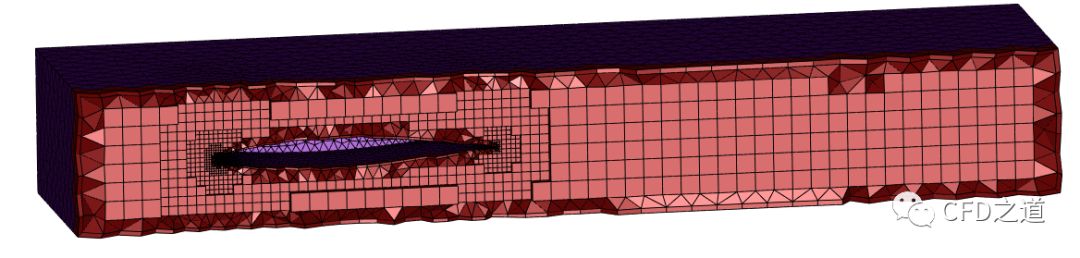

完成网格如下图所示。

---

相关文件：

EX45链接：https://pan.baidu.com/s/1JlauU1qmGe7_xSXd2McHig
提取码：hija
