本案例描述从SCDM中导出文件至Fluent Meshing中需要注意的一些问题。

工程中常利用SCDM创建或清理几何模型，之后再将准备完毕的几何模型导入至Fluent Meshing中完成计算网格的划分。SCDM导出到Fluent Meshing的文件常采用两种格式：

• SCDM原生格式。文件扩展名为.scdoc

• Fluent Meshing刻面几何格式。文件扩展名为.tgf

对于完美几何，上述两种格式并无任何区别。而对于脏几何来讲，建议使用tgf格式导入至Fluent Meshing，并在Fluent Meshing中进行几何处理。

个人观点：SCDM是在几何特征级别上对几何体进行修复，而Fluent Meshing是在几何节点级别对几何进行修复。

1 SCDM导出文件

• 启动SCDM，打开几何文件exhaust.scdoc

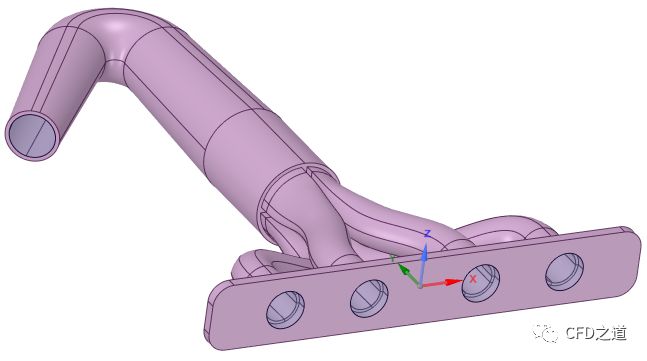

几何模型如下图所示。

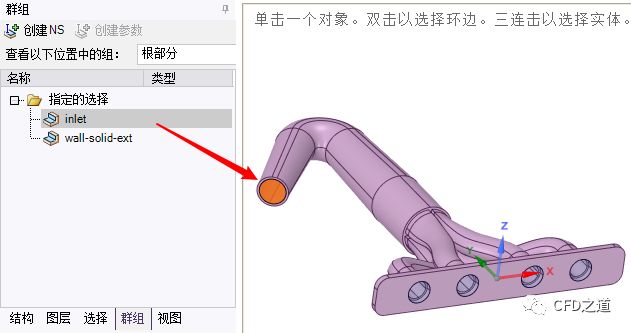

• 如下图所示，进入群组标签页，检查边界命名

注：群组中的命名信息将会保存至Fluent Meshing中作为边界面信息，网格生成完毕后亦会传递至Fluent中。

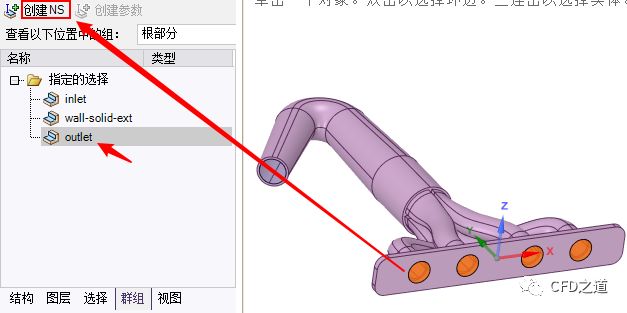

• 如下图所示，选择4个出口边界面，点击按钮创建NS(或使用快捷键ctrl+G)创建名称，修改名称为outlet

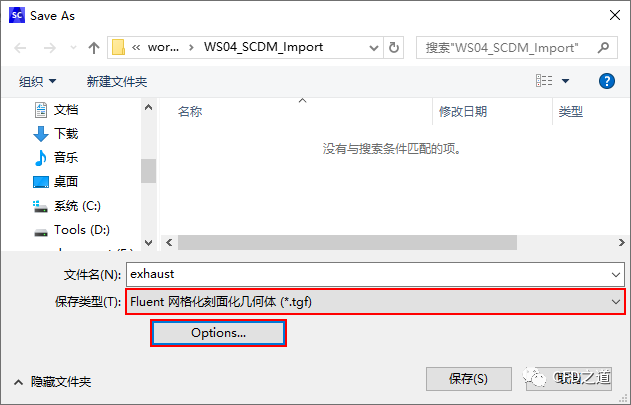

• 选择菜单File → Save as…弹出文件保存对话框，如下图所示，选择保存类型为Fluent网格化刻面化几何体，点击按钮Options…可打开文件输出设置对话框

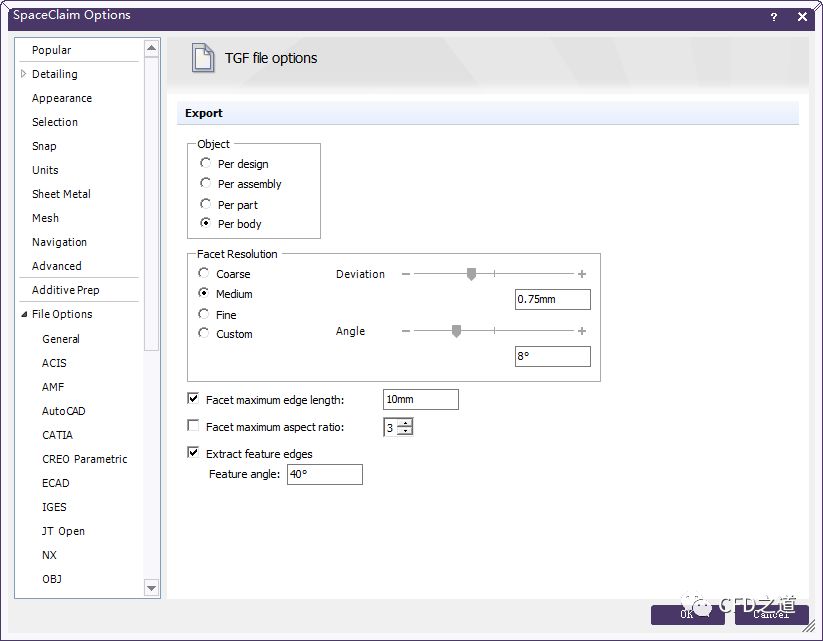

设置对话框如下图所示。

在对话框中可以指定TGF文件输出的一些选项，并输出文件exhaust.tgf。

本案例几何较为简单，且已经在SCDM中进行了清理，因此可采用scdoc格式文件直接导入到Fluent Meshing中进行网格划分。

2 生成网格

2.1 导入几何

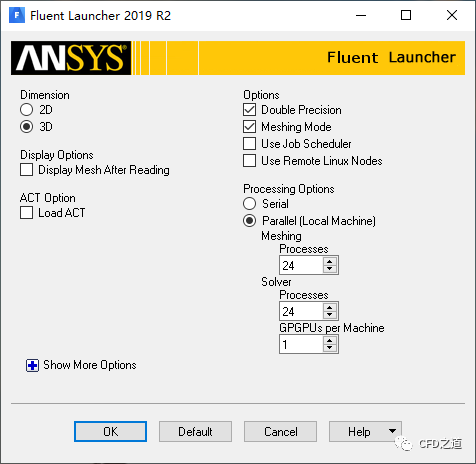

• 启动Fluent Meshing

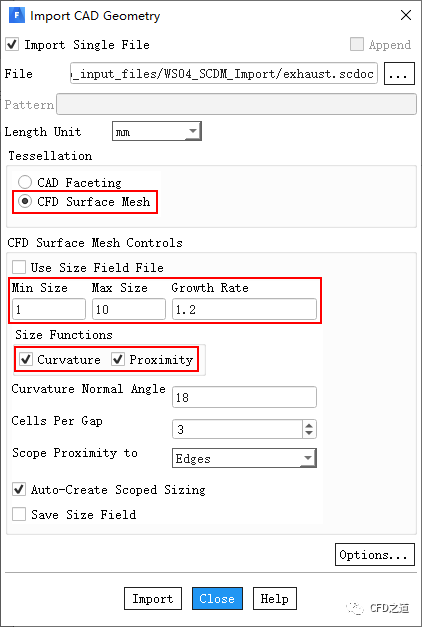

• 利用菜单File > Import > CAD打开文件导入对话框，如下图所示导入几何文件exhaust.scdoc

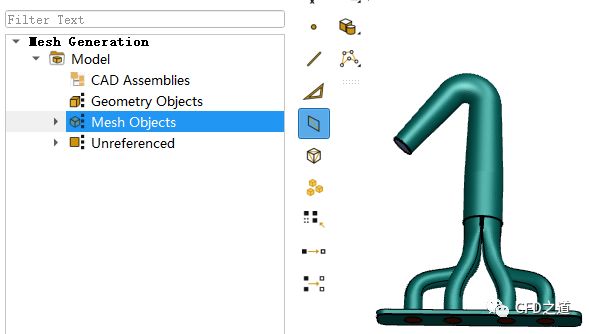

• 鼠标右键选择节点Mesh Objects，点击弹出菜单Draw All显示几何，如下图所示

2.2 join对象

为防止模型中存在干涉，可对几何进行join处理。

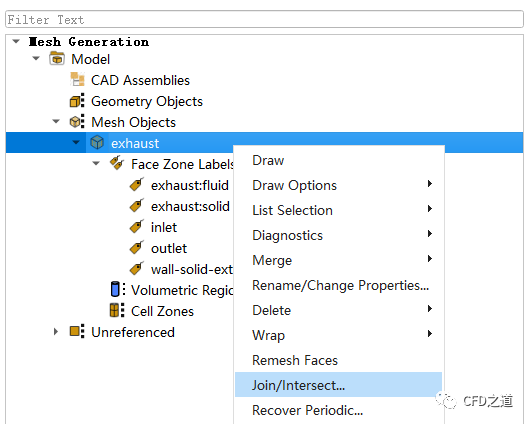

• 右键选择节点exhaust，点击弹出菜单项Join/Intersect…打开设置对话框

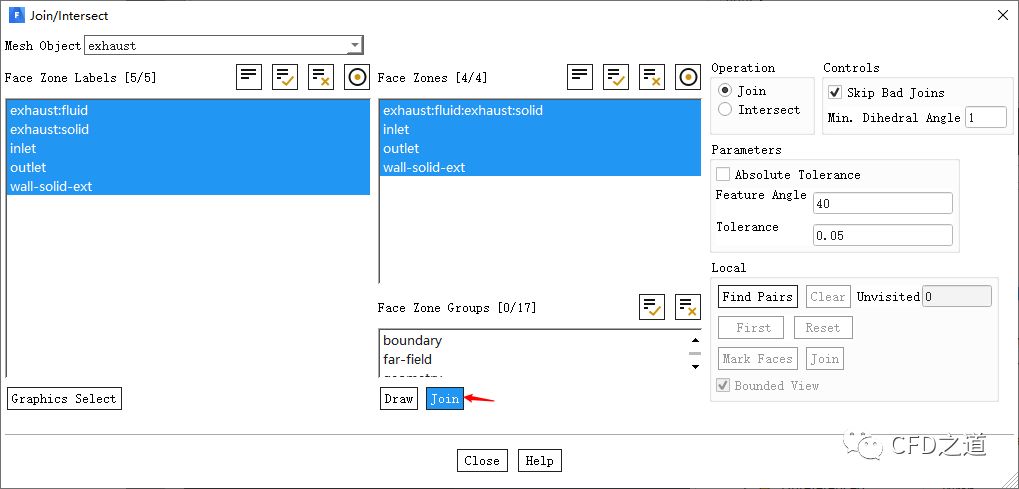

• 如下图所示，选择列表中的所有列表项，采用默认参数，点击按钮Join合并对象

2.3 修改边界类型

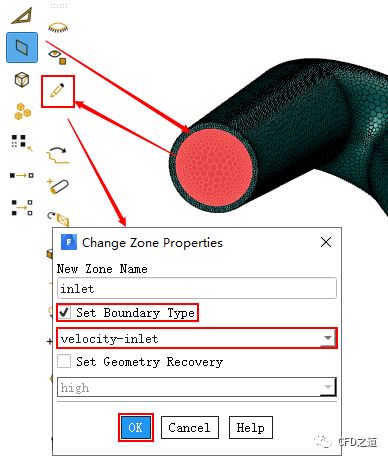

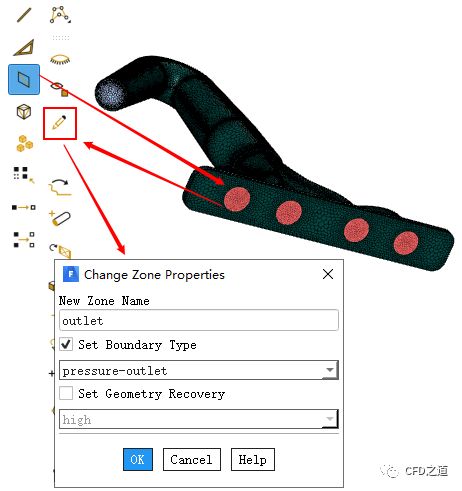

• 切换至zone选择模式，如下图所示点击按钮修改边界类型

• 相同方式修改出口边界类型

2.4 生成计算域

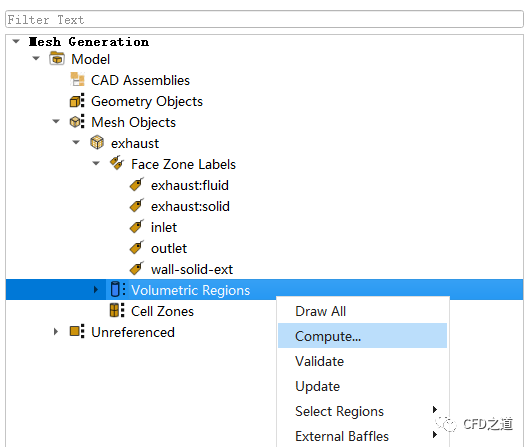

• 右键选择节点Volumetric Regions，点击弹出菜单项Compute…创建计算域

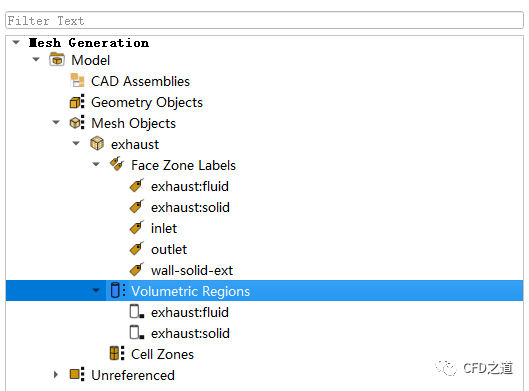

如下图所示创建了2个计算域。

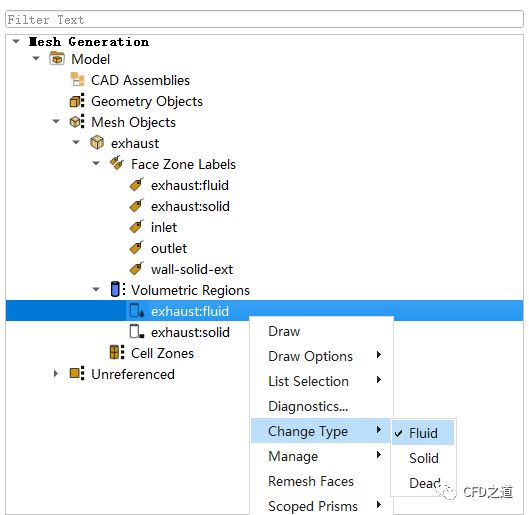

• 右键选择节点exhaust:fluid，如下图所示修改区域类型为Fluid

注：修改区域类型并非是必须的，区域类型在网格导入到求解器后还可以修改。

2.5 生成网格

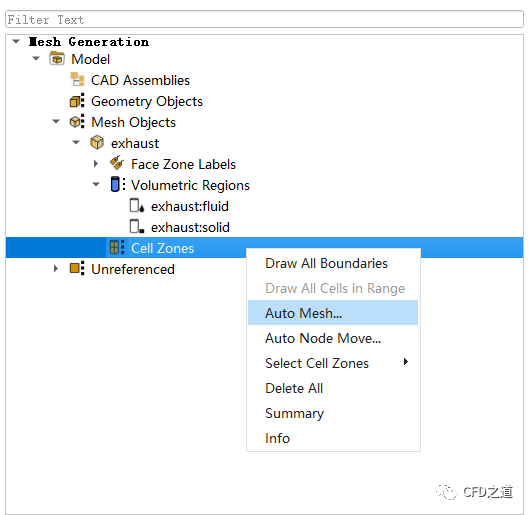

• 右键选择节点Cell Zones，点击弹出菜单项Auto Mesh…打开网格生成对话框

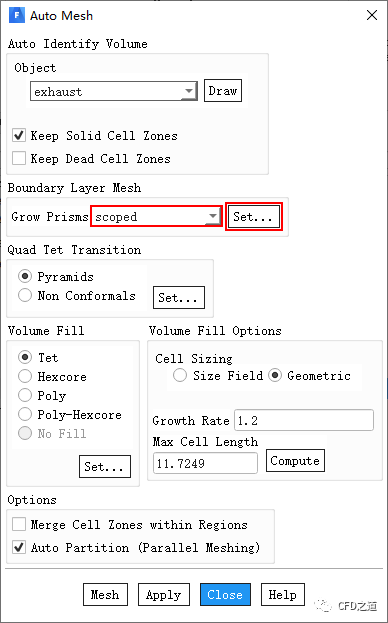

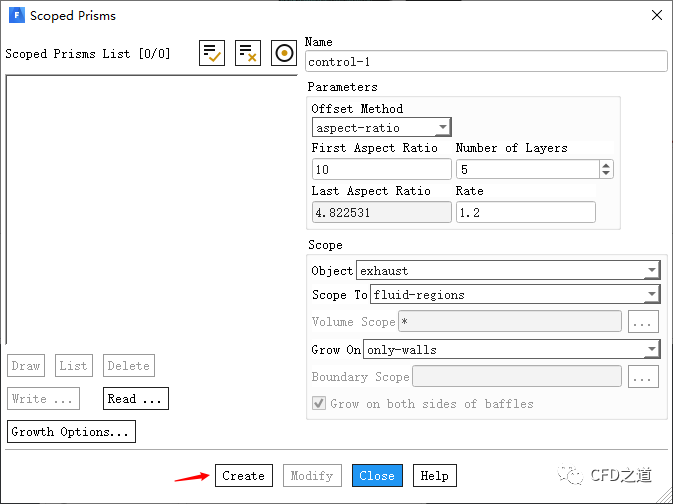

• 如下图所示，设置参数Grow Prisms为scoped，点击右侧按钮Set…打开设置对话框

• 采用默认参数，点击按钮Create创建边界层网格控制参数，点击Close按钮关闭对话框

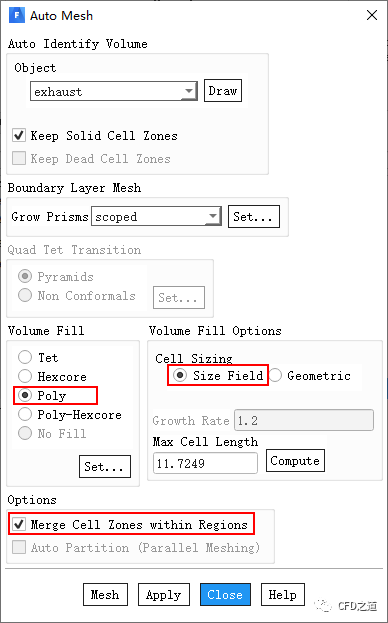

• Auto Mesh对话框中选择Volume Fill为Poly，设置Cell Sizing为Size Field，点击按钮Mesh生成体网格

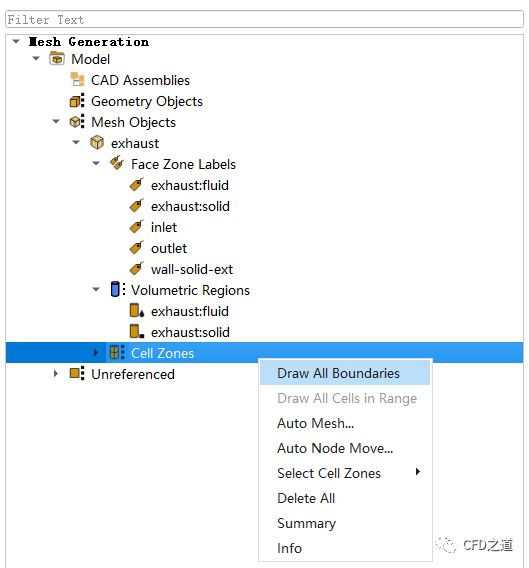

• 右键选择节点Cell Zones，点击弹出菜单项Draw All Boundaries显示计算网格

计算网格如下图所示。
