Fluent动网格【5】：部件变形

在动网格中关于部件运动除了指定刚体运动外，有时还需要指定某些边界的变形，这种情况经常会遇到，尤其是与运动部件存在相连接边界的情况下，如下图中边界1运动导致与之相连的边界2和边界3发生变形。本文讲解在Fluent中如何处理部件的变形。

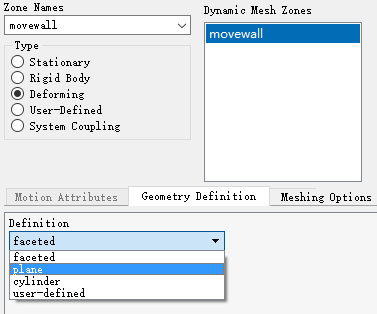

Fluent中预制了三种变形方式：

• faceted

• plane

• cylinder

除此以外，Fluent还允许用户通过UDF宏DEFINE_GEOM自定义边界变形。

选择此类型的变形，则意味着对边界的变形不加控制，变形边界的形状取决于刚体运动。

此方式不需要定义变形参数。

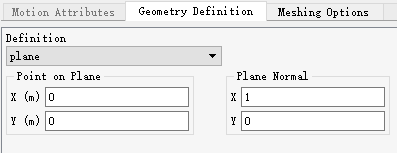

定义几何变形方式为plane意味着该几何上的所有的节点，只能在此平面内运动。

平面的定义采用点和法线方式定义。如图所示。

采用cylinder方式，则意味着该几何上的所有节点在变形过程中，只能在所定义的圆柱面上运动。

定义 圆柱面采用的参数包括：圆柱半径、轴上的一个点的坐标以及轴的方向矢量。其中轴的方向矢量（图中的cylinder axis）同时还定义了圆柱的高。

用户自定义方式则是采用UDF宏DEFINE_GEOM进行定义。

此宏的结构很简单，定义形式为：

DEFINE_GEOM(name ,d , dt, position)

其中：

name：为UDF名称，用户自己取名字。

d：一个指向区域的指针，由Fluent传入。类型为Domain *d

dt：一个存储动网格属性的结构体指针，由Fluent传入。类型为Dynamic_Thread *dt

position：存储网格节点位置的数组指针。类型为real *position。

在此宏中，除了name是用户指定的之外，其他参数均为Fluent传入，用户通过更改position指针数据来将新的网格节点位置返回至fluent。

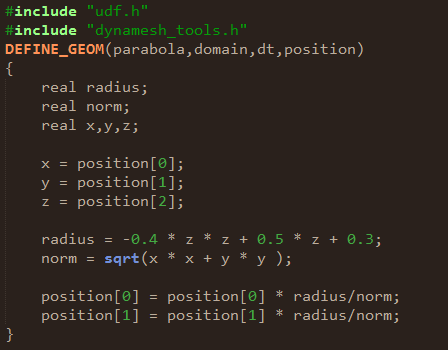

下列UDF定义了一个绕Z轴旋转的抛物面变形体。

动网格效果及操作视频在下期放出。（审核了一个小时还没审完，搞什么名堂）
