本案例演示利用Fluent Meshing将六面体网格转化为多面体网格。

注：本案例仅仅演示将六面体网格转化为多面体的方法，请不要问转换的目的。

1 启动Fluent

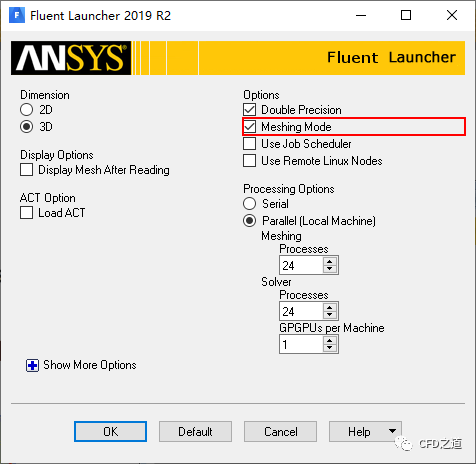

• 启动Fluent Meshing

2 导入模型

• 利用菜单File > Read > Case读取网格文件hydrofoil-steady.cas.gz

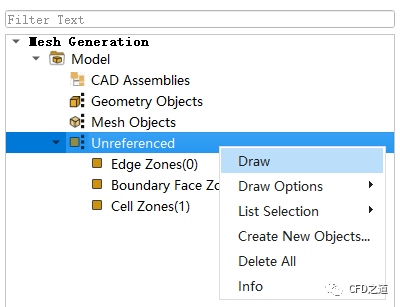

• 如下图所示，鼠标右键选择节点Unreferenced，点击弹出菜单项Draw显示计算网格

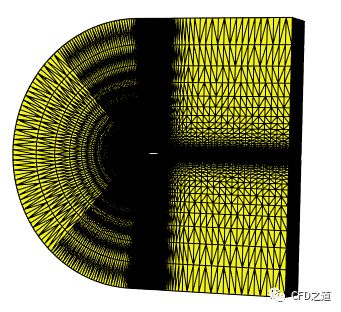

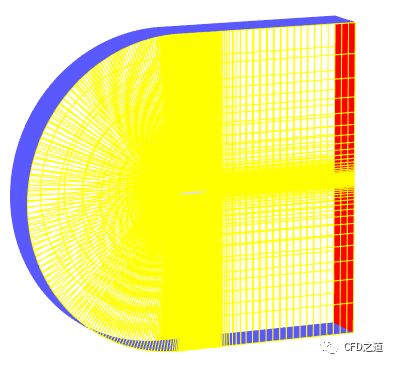

计算网格如下图所示。

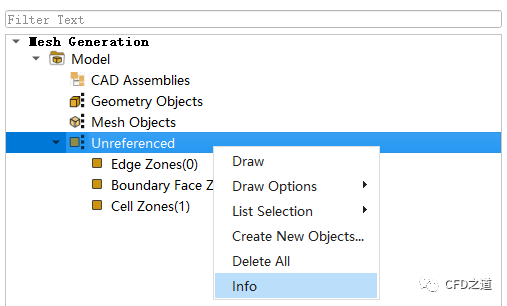

• 右键选择节点Unreferenced，点击弹出菜单项Info,可查看网格信息

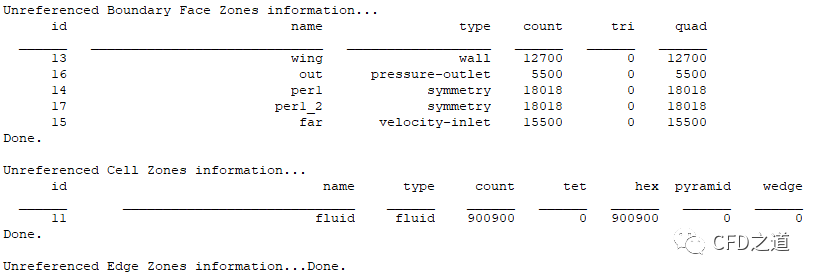

TUI窗框中显示网格信息如下下图所示。从图中可以查看网格类型、网格数量等信息。

3 创建网格对象

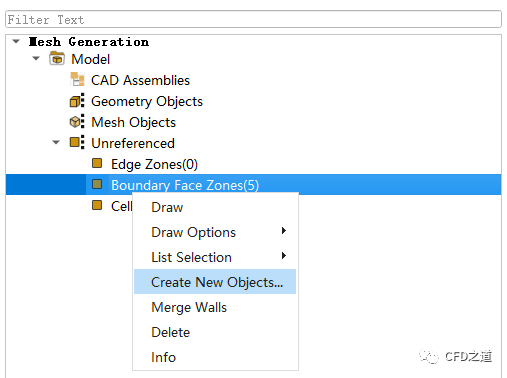

• 右键选择节点Boundary Face Zones，点击弹出菜单项Create New Objects…弹出设置对话框

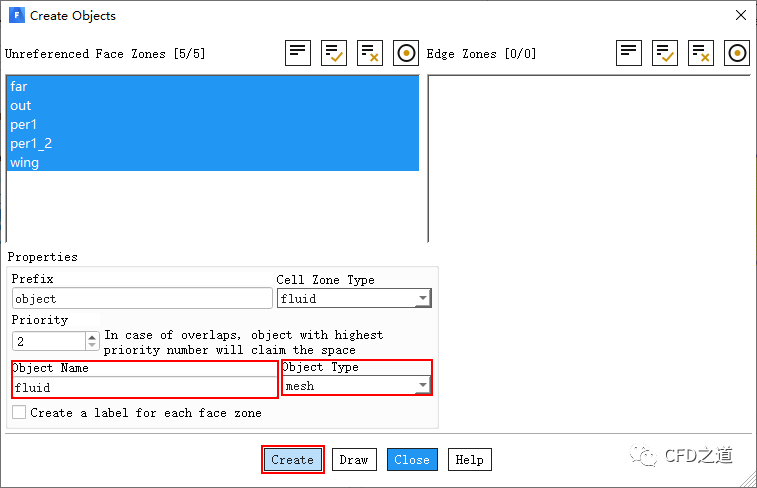

• 如下图所示选择所有的面区域，设置Object Name为fluid，设置Object Type为mesh，点击按钮Create创建面网格

4 创建命名

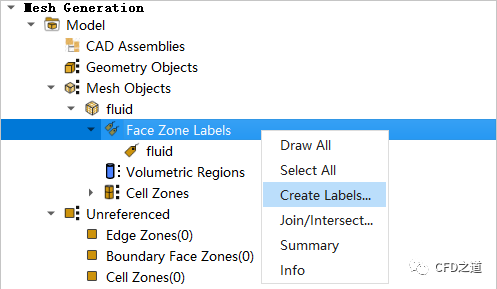

• 如下图所示，右键选择节点Face Zone Labels，点击弹出菜单项Create Labels…打开设置对话框

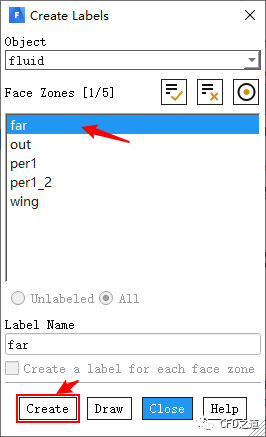

• 如下图所示，选择列表项far，设置Label Name为far，点击按钮Create创建命名

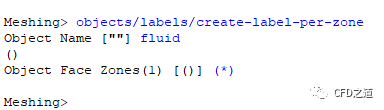

注意采用上面的方式命名边界需要逐个进行修改，若边界很多的时候则非常麻烦。其实可以利用TUI命令objects/labels/create-label-per-zone快速转化，如下图所示。

5 删除网格区域

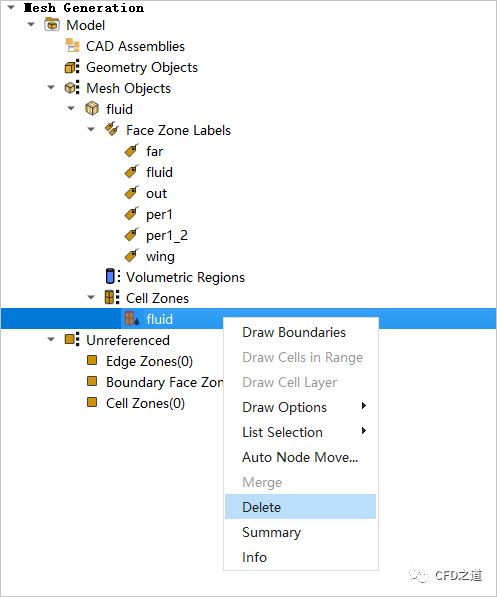

• 如下图所示，右键选择节点Cell Zones → fluid，点击弹出菜单项Delete删除网格

6 转化面网格类型

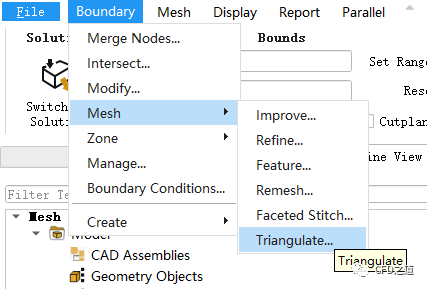

• 如下图所示，点击菜单项Boundary → Mesh → Triangulate…弹出设置对话框

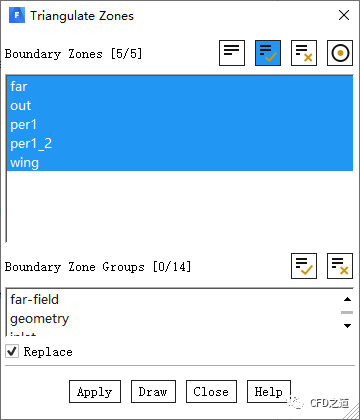

• 如下图所示，选择列表中所有的边界区域，激活选项Replace，点击按钮Apply将四边形网格转换为三角形网格

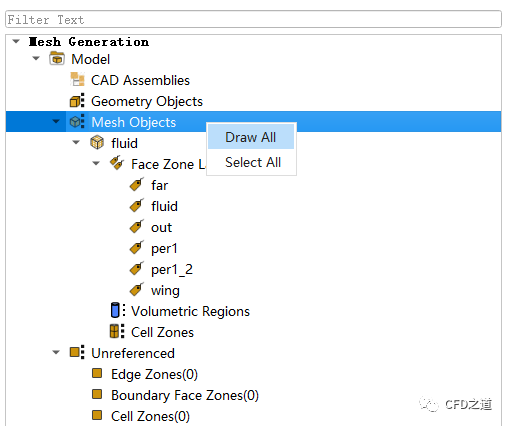

• 右键选择节点Mesh Objects，点击弹出菜单项Draw All显示转化后的面网格

面网格如下图所示。

7 创建尺寸控制

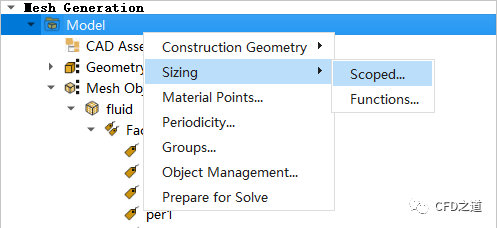

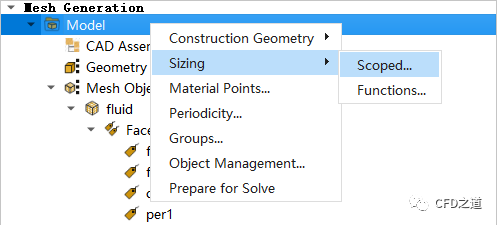

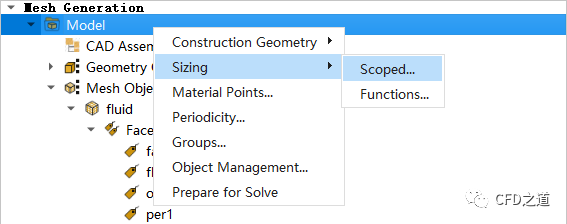

• 鼠标右键选择节点Model，点击弹出菜单项Sizing → Scoped…打开设置对话框

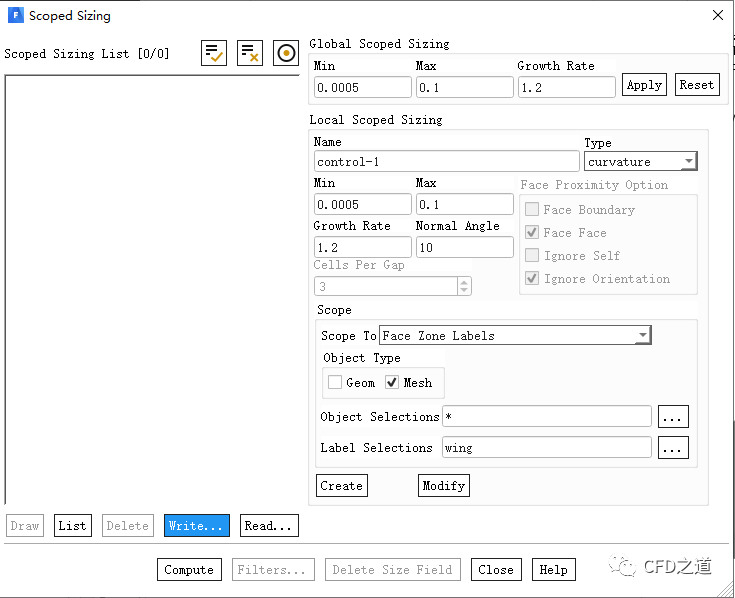

• 如下图所示设置尺寸，点击Create按钮创建尺寸控制

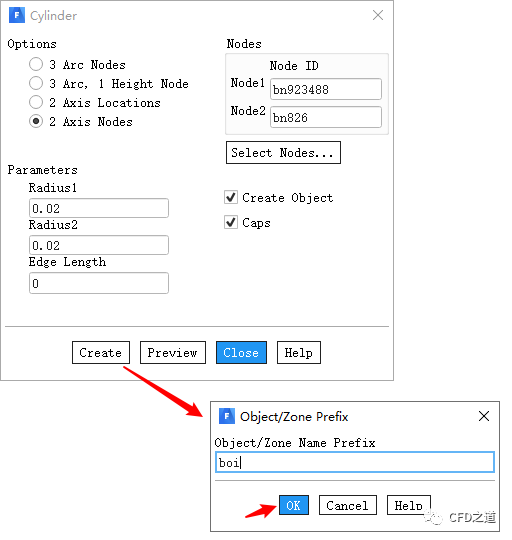

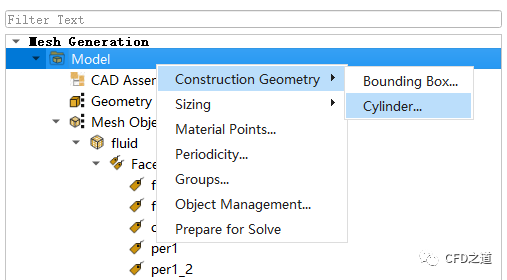

• 右键选择节点Model，点击弹出菜单项Construction Geometry → Cylinder…打开设置对话框

注：这里创建圆柱的目的是用于BOI尺寸控制

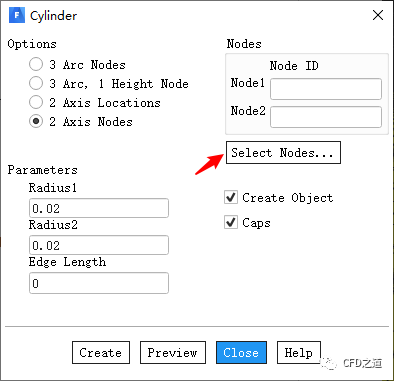

• 弹出对话框中点击按钮Select Nodes…

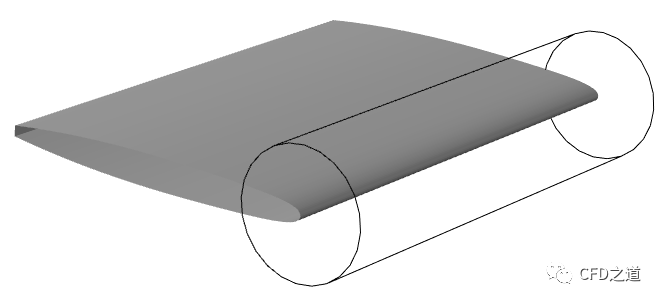

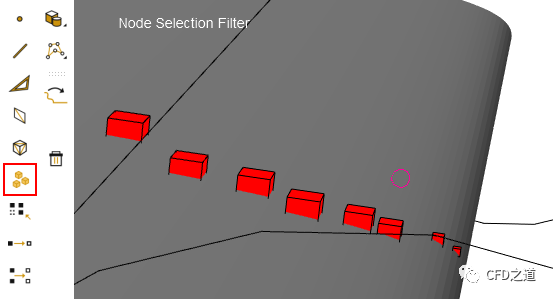

• 在图形窗框中选择机翼前缘上的两个节点，创建如下图所示圆柱几何

• 命名圆柱名称为boi

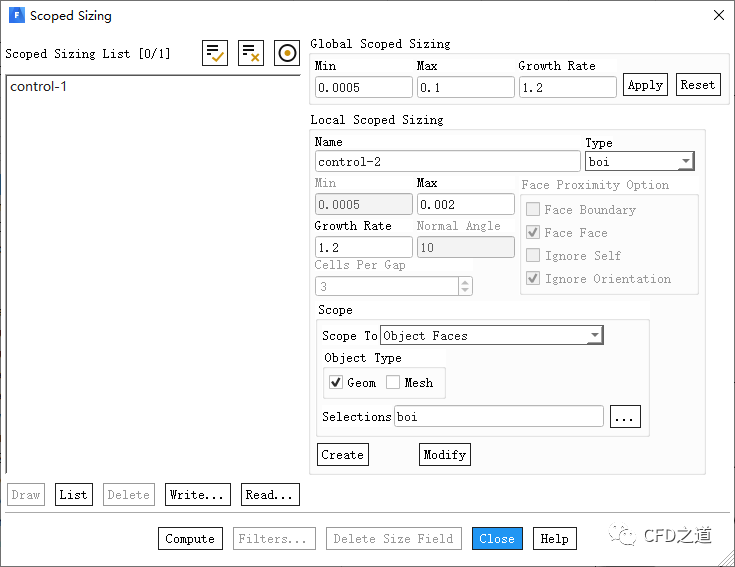

• 创建scoped尺寸控制，如下图所示，设置类型为boi，指定几何区域为boi，点击Create按钮创建控制，点击Compute创建尺寸函数

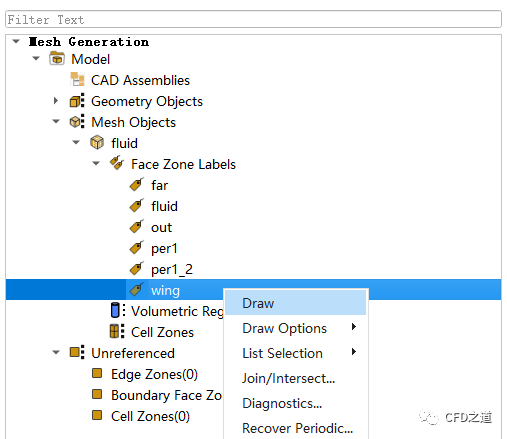

• 如下图所示右键选择节点wing，点击菜单项Draw显示机翼模型

• 切换到尺寸显示，点击机翼上不同位置节点，显示网格尺寸，如下图所示

8 修改size function

• 如下图所示，进入Scoped Sizing设置面板

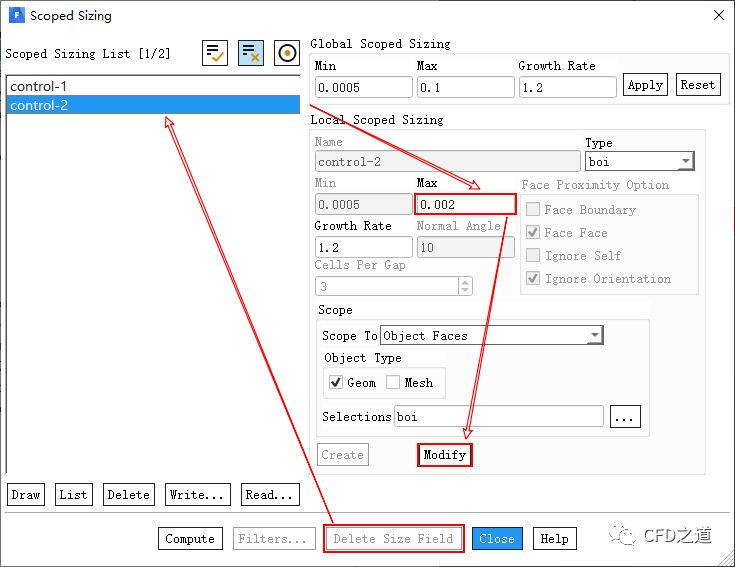

• 如下图所示方式修改最大尺寸为0.002，点击Modify修改参数，点击Compute重新创建尺寸函数

9 控制边尺寸

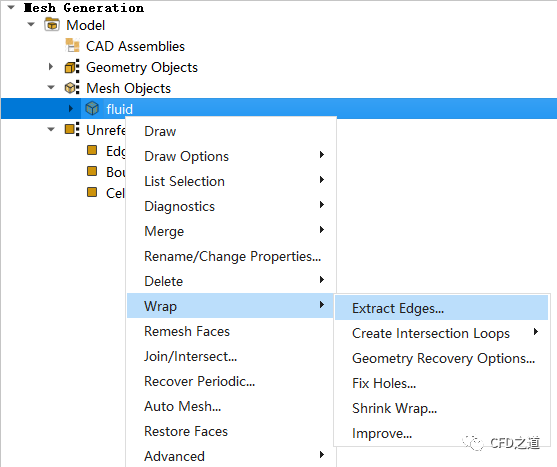

• 右键选择节点fluid，点击弹出菜单项Warp → Extract Edges…弹出设置对话框

• 如下图所示采用默认设置，点击按钮OK创建特征尺寸

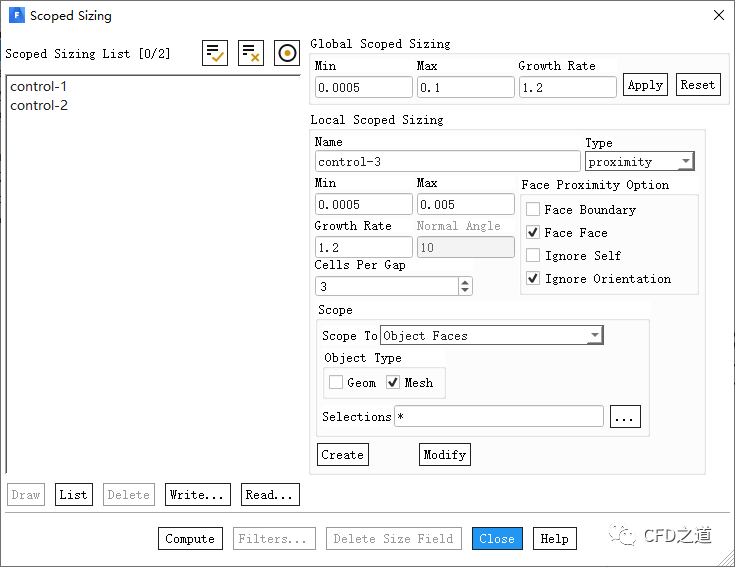

• 如下图所示，设置类型为proximity的尺寸函数，点击Create按钮及Compute按钮创建该尺寸函数

注：在创建之前，需要先点击按钮Delete Size Field删除尺寸函数

10 重构面网格

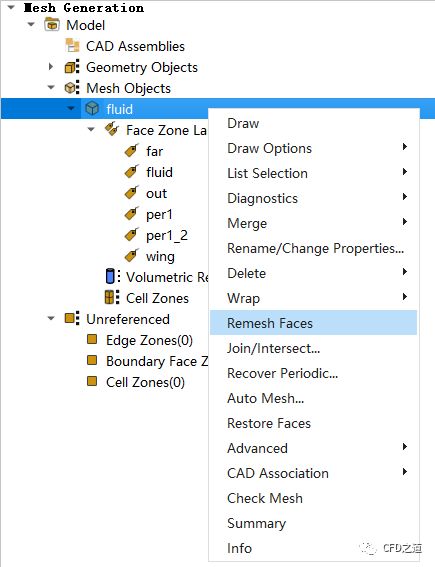

• 右键选择节点fluid，点击弹出菜单项Remesh Faces重新划分面网格

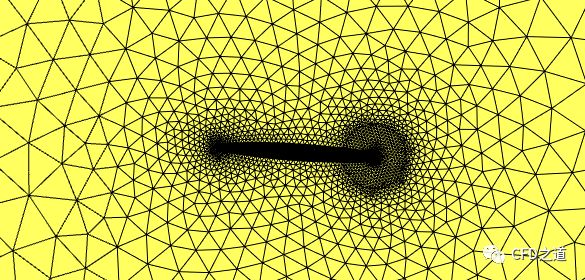

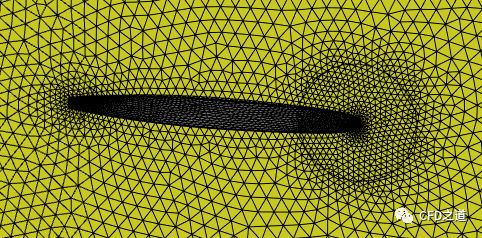

机翼附近的面网格如下图所示。

• 如下图所示，打开scoped sizing设置对话框

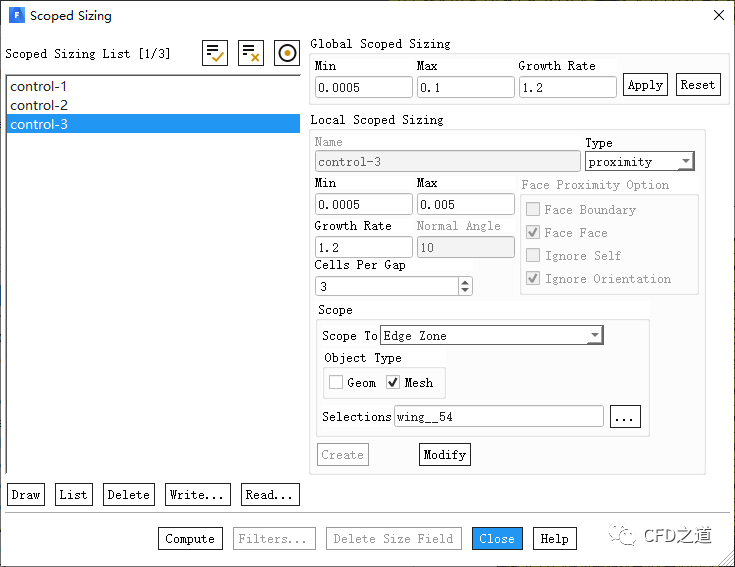

• 如下图所示修改control-3尺寸控制参数

• 采用下图所示菜单重新划分面网格

机翼附近的网格如下图所示。

11 创建流体域

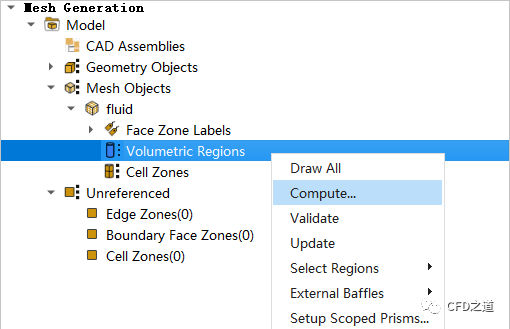

• 右键选择节点Volumetric Regions，点击弹出菜单项Compute…创建计算区域

注：本案例仅包含一个流体区域，因此无需创建材料点

12 体网格划分

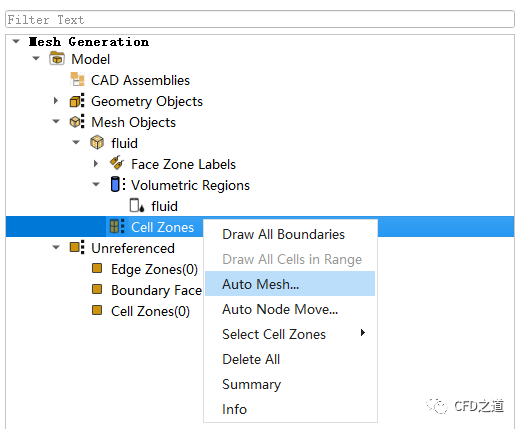

• 右键选择节点Cell Zones，点击弹出菜单项Auto Mesh…弹出设置对话框

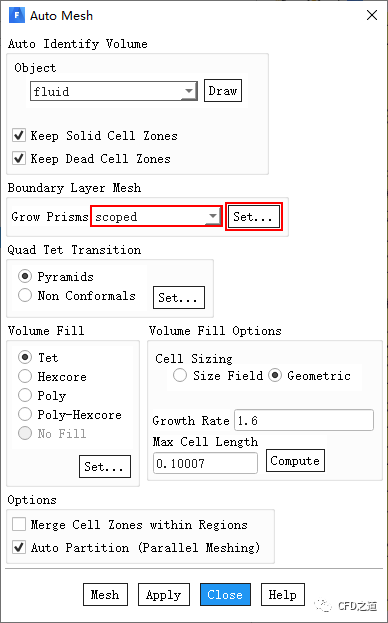

• 设置Grow Prisms选项为scoped，点击右侧按钮Set…弹出设置参数

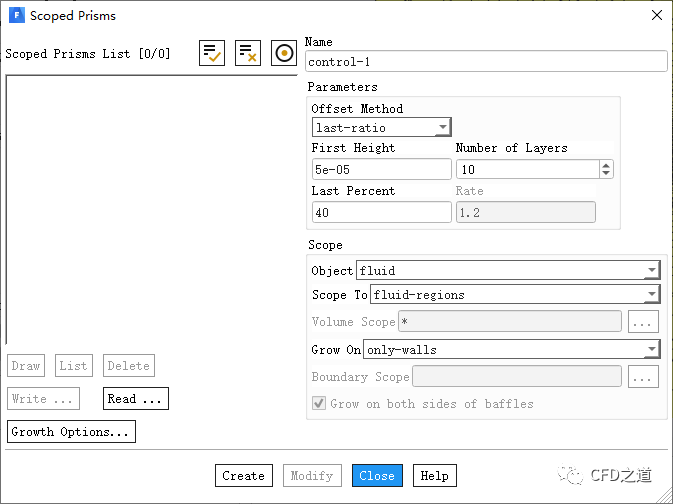

• 如下图所示，设置边界层网格参数，点击按钮Create创建参数控制，点击按钮Close关闭对话框

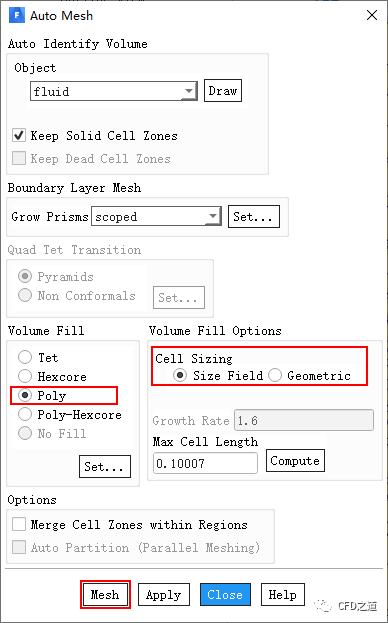

• 在Auto Mesh对话框中，如下图所示设置参数，点击按钮Mesh创建体网格

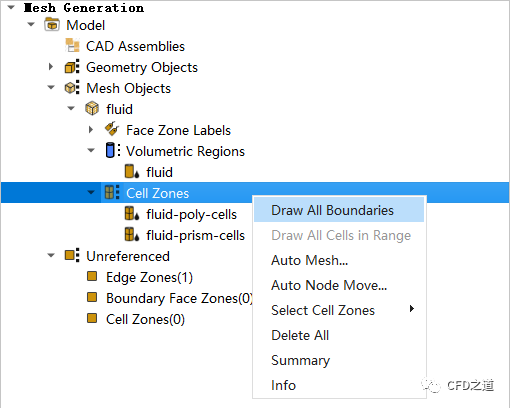

• 右键选择节点Cell Zones，点击弹出菜单项Draw All Boundaries显示计算网格

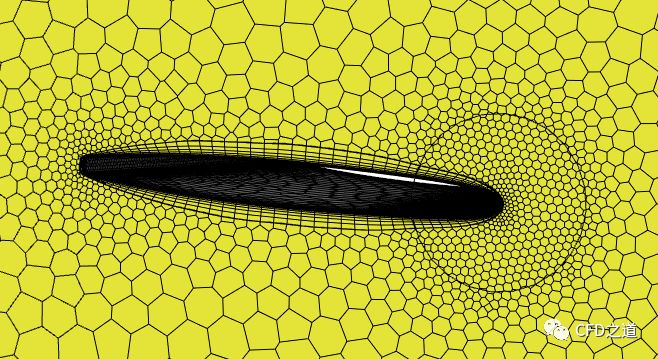

机翼附近计算网格如下图所示。

相关文件：

https://pan.baidu.com/s/1rPebHRJ2Im9o-pff6TkXMA

提取码: 5b7k
