本案例演示利用Fluent Meshing对导入的CAD几何模型划分计算网格的一般流程。

个人观点：利用Fluent Meshing的传统操作可以实现更多的网格控制，但是个人跟更倾向于在SCDM等CAD软件中先将几何处理好，之后在Fluent Meshing中利用Watertight Geometry流程生成网格。而不是导入未经处理的脏几何，然后在Fluent Meshing中先清理几何，之后再划分网格。

1 启动Fluent Meshing

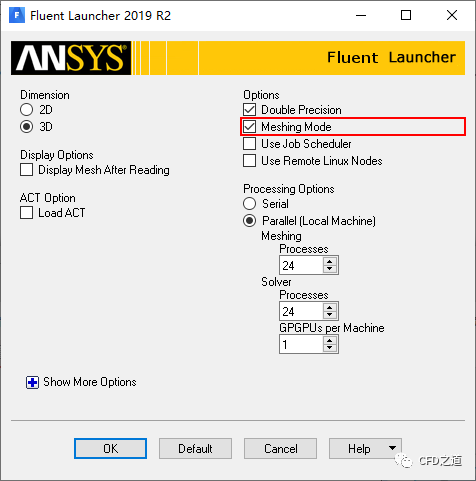

• 如下图所示，启动Fluent Meshing

2 导入几何模型

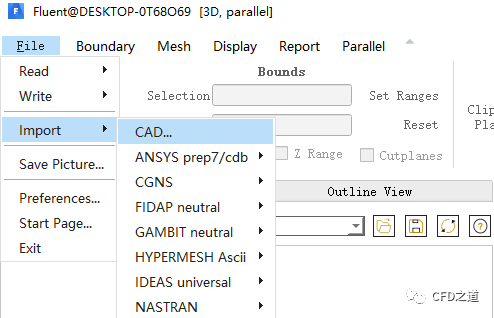

• 利用菜单File→Import→CAD打开几何文件

  pipe_example_single_region_smallfaces.scdoc

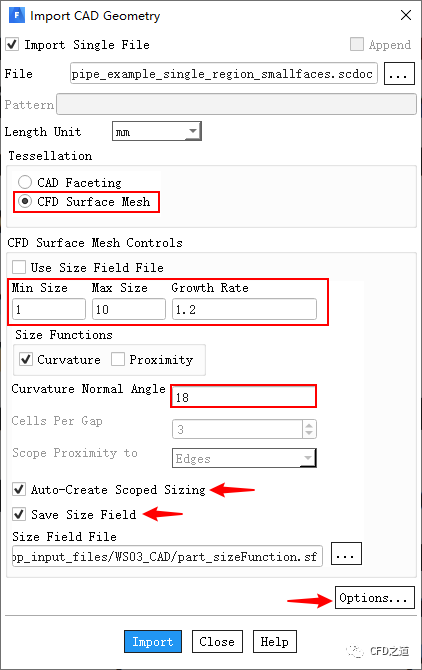

• 打开的的对话框中如下图所示设置：激活选项CFD Surface Mesh，设置最大最小网格尺寸，注意激活选项Save Size Field并设置文件名称，点击Option按钮打开对话框

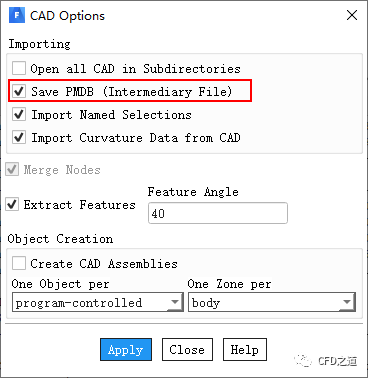

• 激活选项Save PMDB，点击Apply按钮关闭对话框，点击Import CAD Geometry对话框中的Import按钮导入几何模型

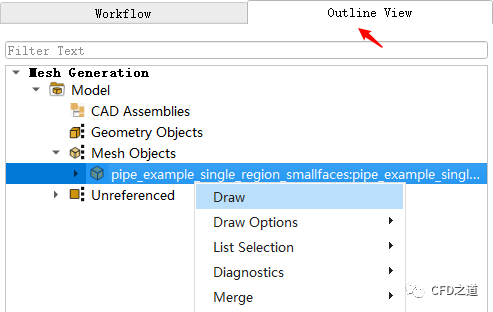

• 右键选择几何模型名称节点，点击菜单项Draw显示几何模型

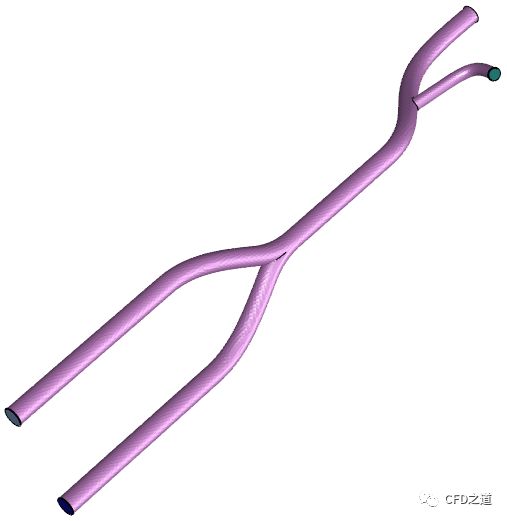

几何模型如下图所示。

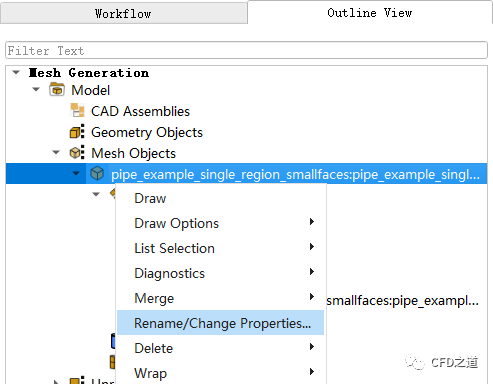

• 如下图所示右键选择几何节点，点击菜单项Rename/Change Properties…打开对话框

• 如下图所示修改其名称为fluid

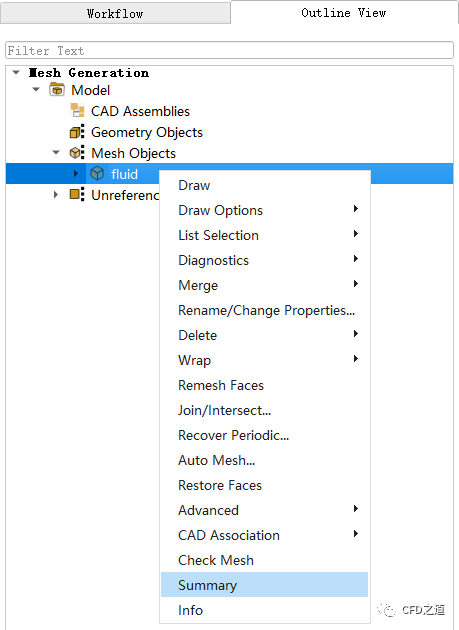

• 右键选择节点fluid，点击弹出菜单项Summary，将在TUI窗口输出网格信息

网格信息如下图所示。

最大歪斜率达到了0.99536663，质量很差，需要修改。

3 查看网格

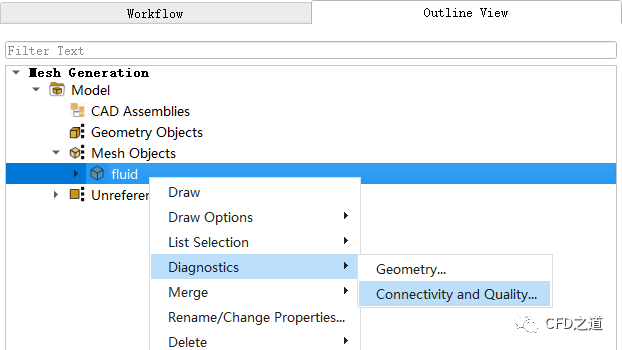

• 右键选择模型树节点fluid，点击菜单项Diagnostics > Connectivity and Quality打开对话框

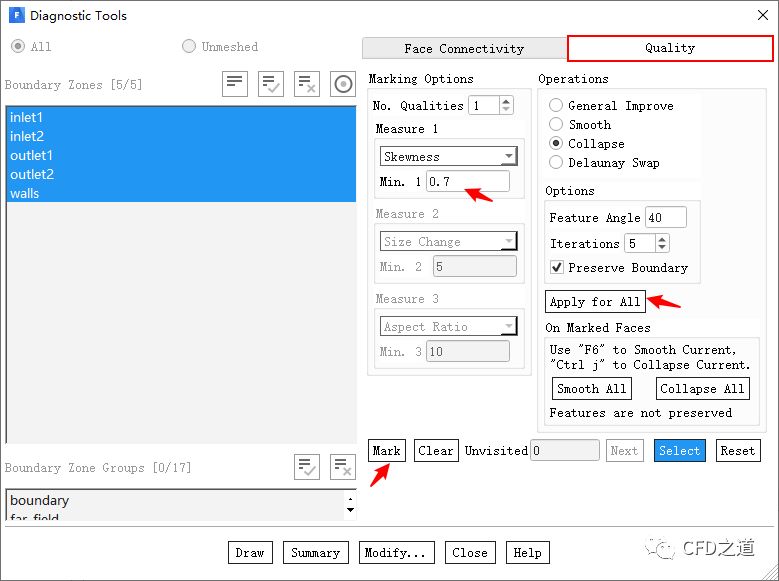

• 如下图所示对话框中，进入Quality标签页，设置歪斜率为0.7，设置Operations选项为Collapse，点击按钮Apply for All

• 点击对话框中Summary按钮，可在TUI窗框中查看网格信息

如图所示，网格最大歪斜率下降至0.68298491，可以准备生成体网格了。

4 修改边界类型

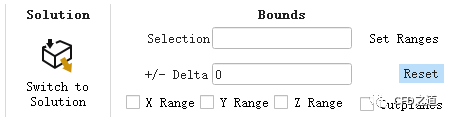

• 点击工具栏按钮Reset

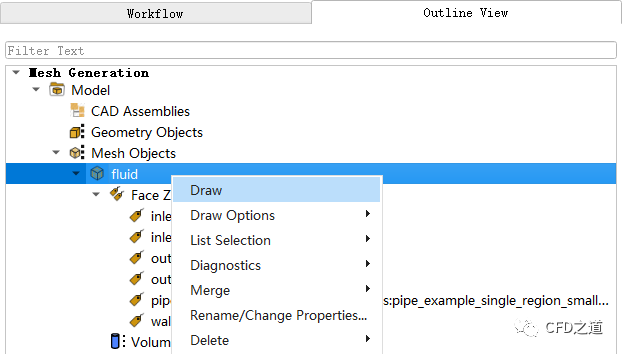

• 右键选择节点fluid，点击弹出菜单项Draw显示网格

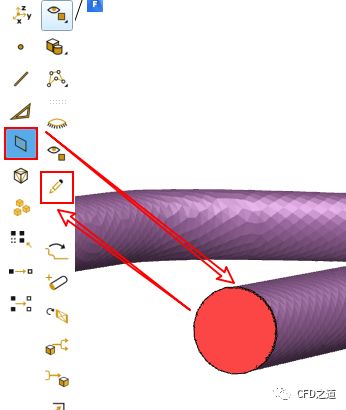

• 如下图所示，切换至zone选择模式，鼠标右键选择其中一个边界，点击按钮Rename弹出设置对话框

• 如下图所示，设置边界类型为velocity-inlet。

相同方式修改其他边界类型。

5 创建计算区域

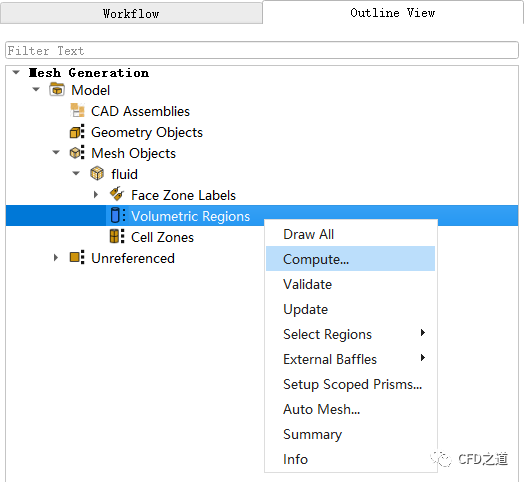

• 右键选择节点Volumetric Regions，点击菜单项Compute…生成计算域

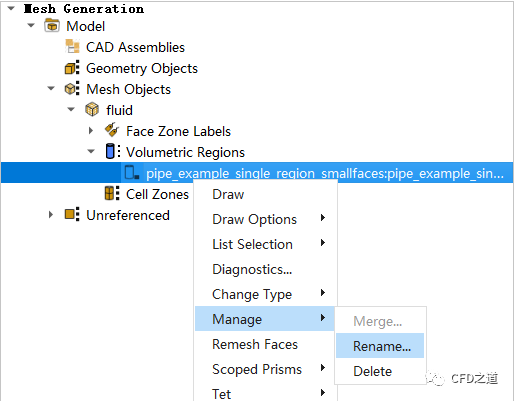

• 如下图所示，右键选择计算域名称，点击菜单项Manage → Rename…弹出对话框，修改其名称为fluid

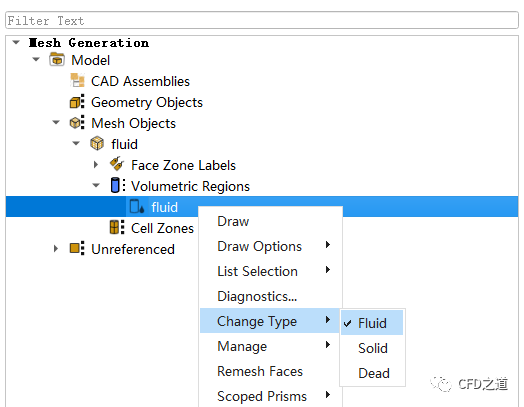

• 如下图所示，右键选择节点fluid，点击菜单项Change Type → Fluid将区域类型修改为流体域

6 生成体网格

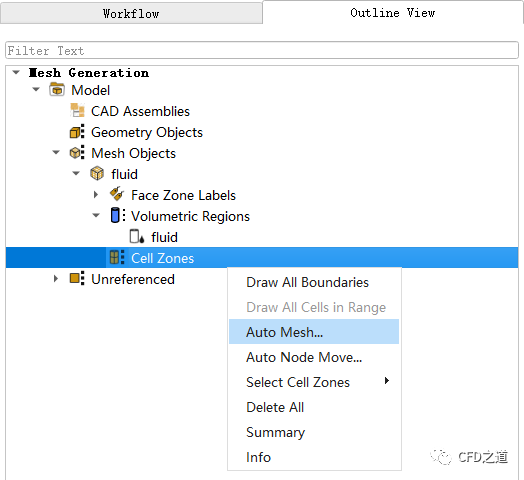

• 右键选择节点Cell Zones，点击菜单项Auto Mesh…打开对话框

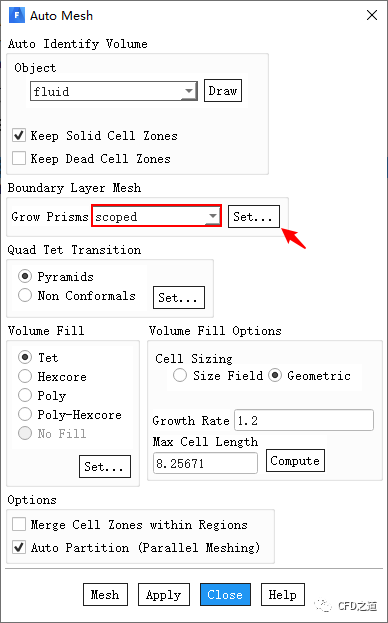

• 如下图所示，设置Grow Prisms为scoped，点击按钮Set…打开设置对话框

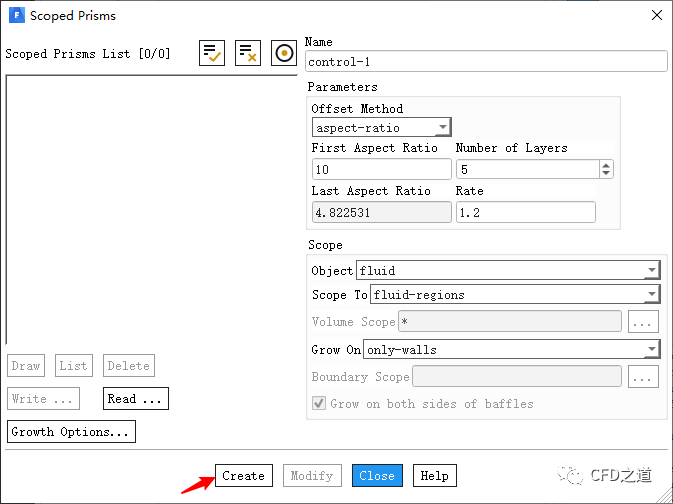

• 如下图所示，采用默认参数，点击按钮Create创建尺寸分布，点击按钮Close关闭对话框

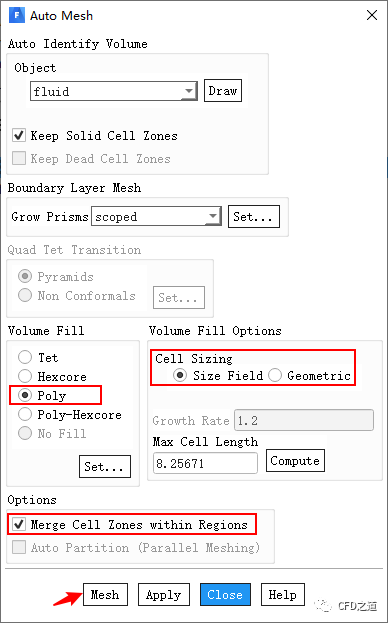

• 进入Auto Mesh对话框，如下图所示设置参数，点击按钮Mesh生成网格

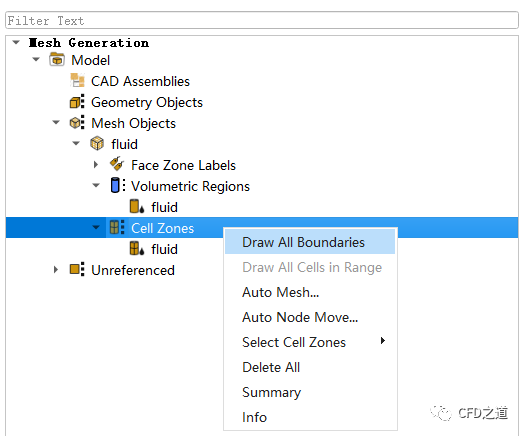

• 右键选择Cell Zones节点，点击按钮Draw All Boundaries显示计算网格

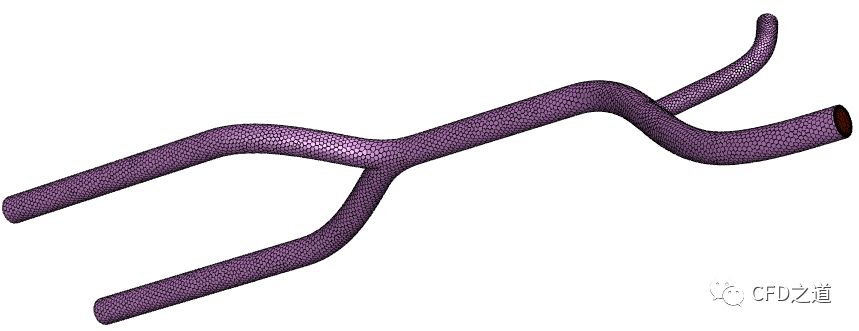

计算网格如下图所示。

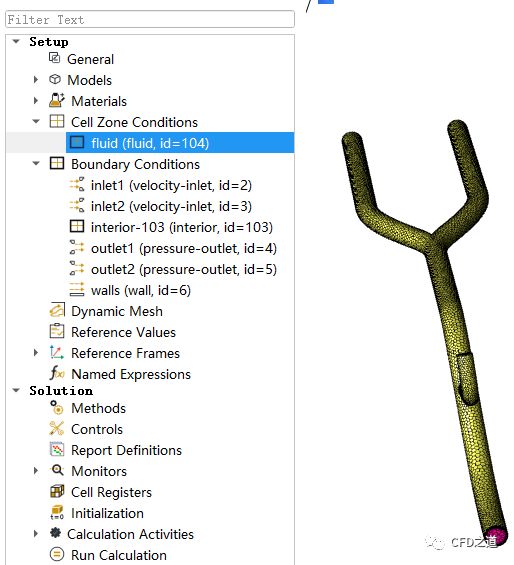

切换至Solution模式，观察网格及边界，如下图所示。

文件在此：

https://pan.baidu.com/s/1tS9eIfZaEriiCN5wCwb_VA

提取码: chb2
