本案例利用Fluent Meshing构建离心泵计算网格。其中涉及到旋转周期网格的设置过程。

1 几何模型

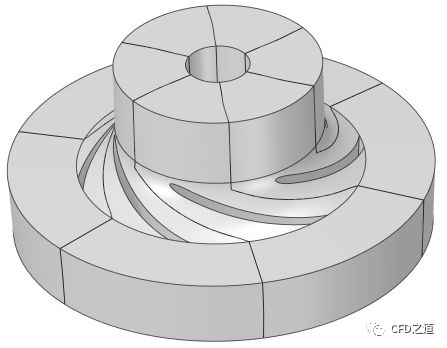

案例要处理的离心泵几何模型如下图所示。

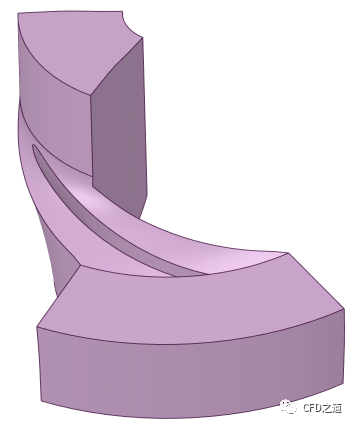

在CFD计算中，常取一个周期结构进行计算，几何模型如下图所示。

住：本案例的重点是在Fluent Meshing中构建周期网格。

2 网格划分

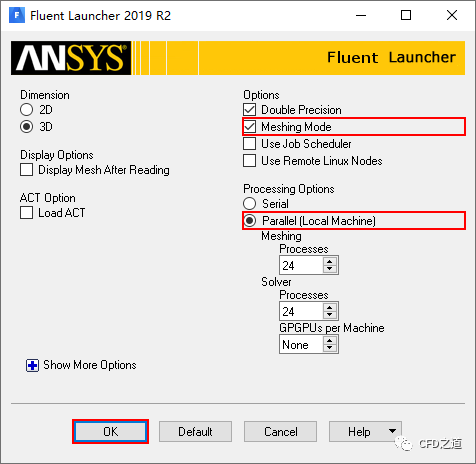

• 启动Fluent Meshing

2.1 导入几何

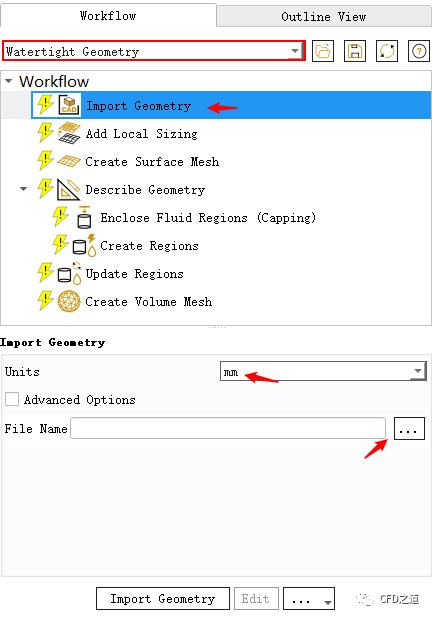

• 激活Watertight Geometry模式，选择Import Geometry节点，点击下方文件浏览按钮打开几何文件pump-2b.scdoc

2.2 局部尺寸控制

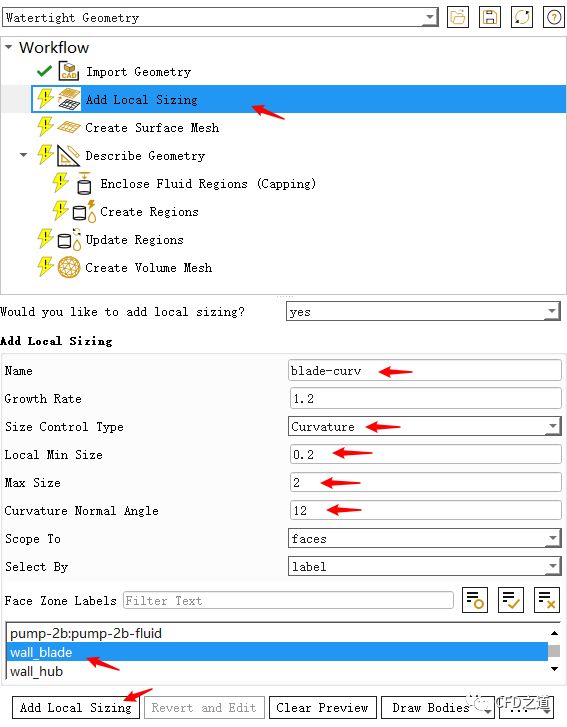

• 选择节点Add Local Sizing，属性面板如下图所示设置参数添加对叶片壁面的局部尺寸控制

2.3 生成面网格

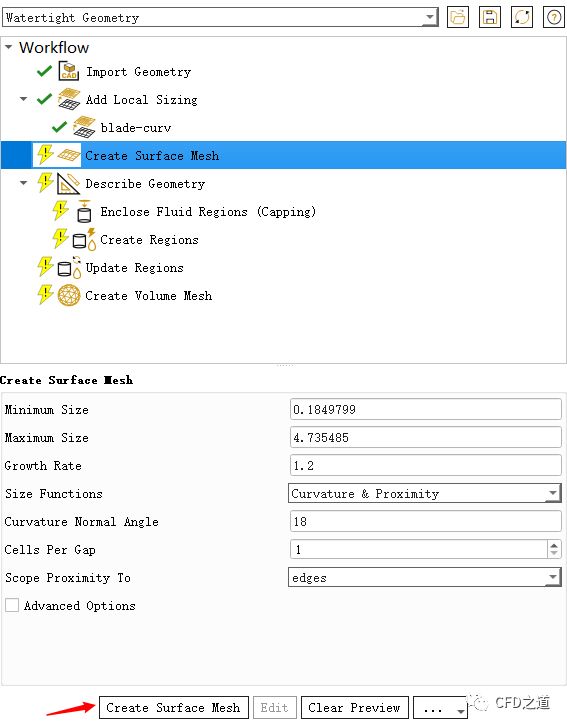

• 点击节点Create Surface Mesh，采用默认参数生成面网格

2.4 优化面网格

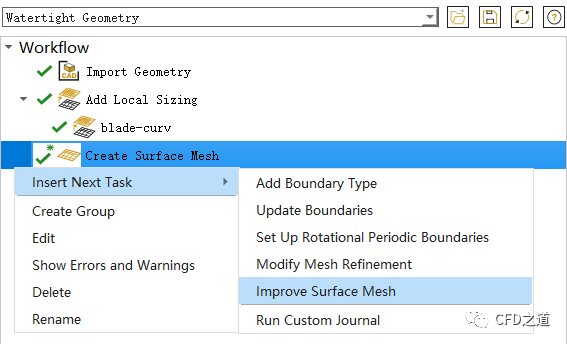

• 鼠标右键选择节点Create Surface Mesh，点击弹出菜单项Insert Next Task → Improve Surface Mesh插入面网格优化节点

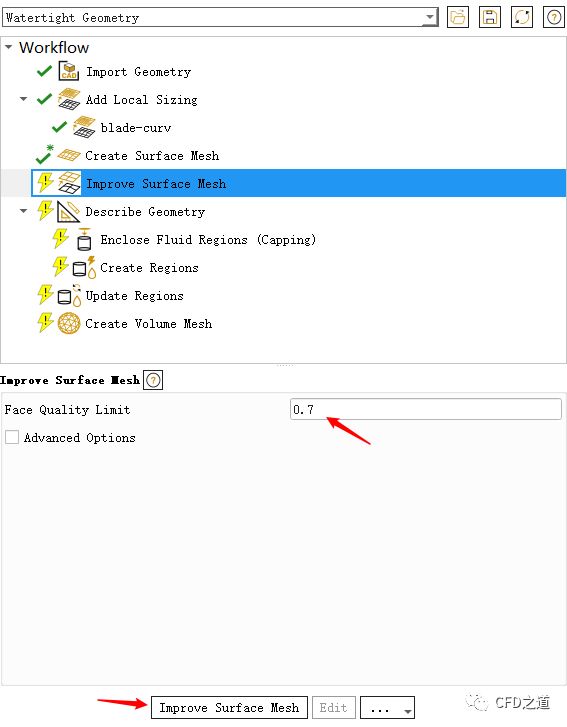

• 选择节点Improve Surface Mesh，下方属性面板中设置参数Face Quality Limit为0.7，点击按钮Improve Surface Mesh优化网格

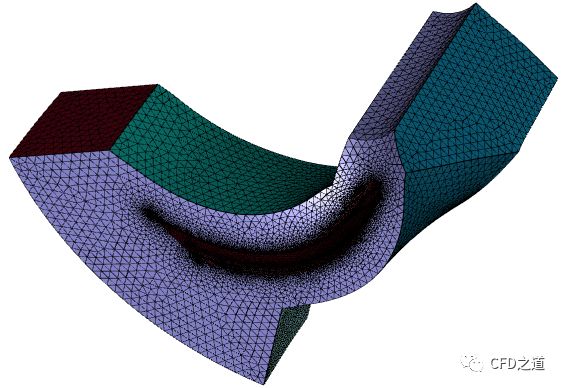

最终完成的面网格如下图所示。

2.5 描述几何

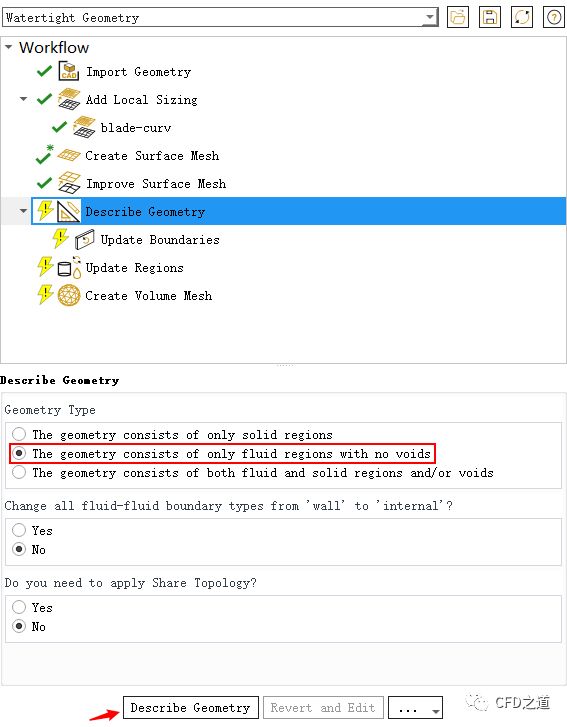

• 点击节点Describe Geometry，属性面板如下图所示设置，点击按钮Describe Geometry描述几何模型

2.6 更新边界信息

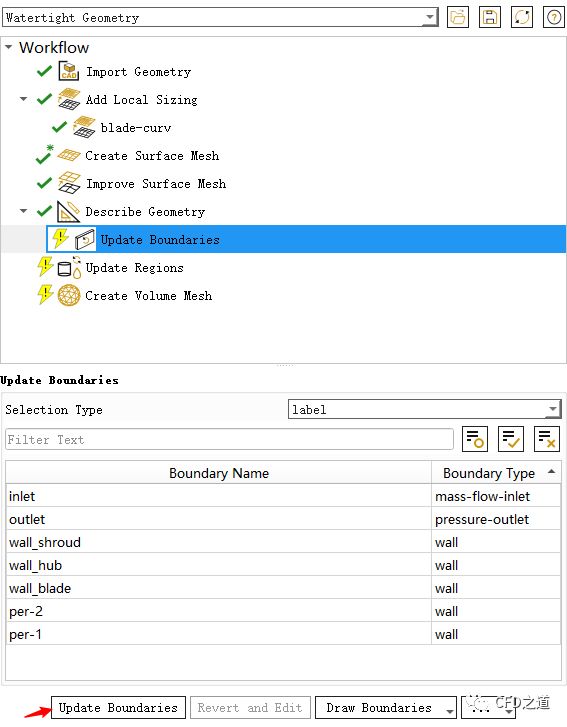

• 点击节点Update Boundaries，属性面板中设置各边界类型，点击按钮Update Boundaries更新信息

2.7 设置周期边界

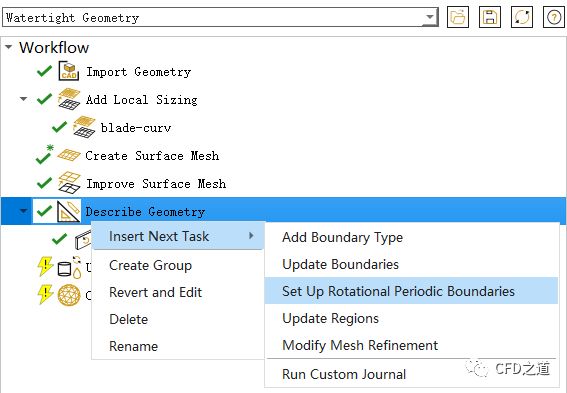

• 鼠标右键选择模型树节点Describe Geometry，点击弹出菜单项Describe Geometry → Set Up Rotational Periodic Boundaries添加新节点

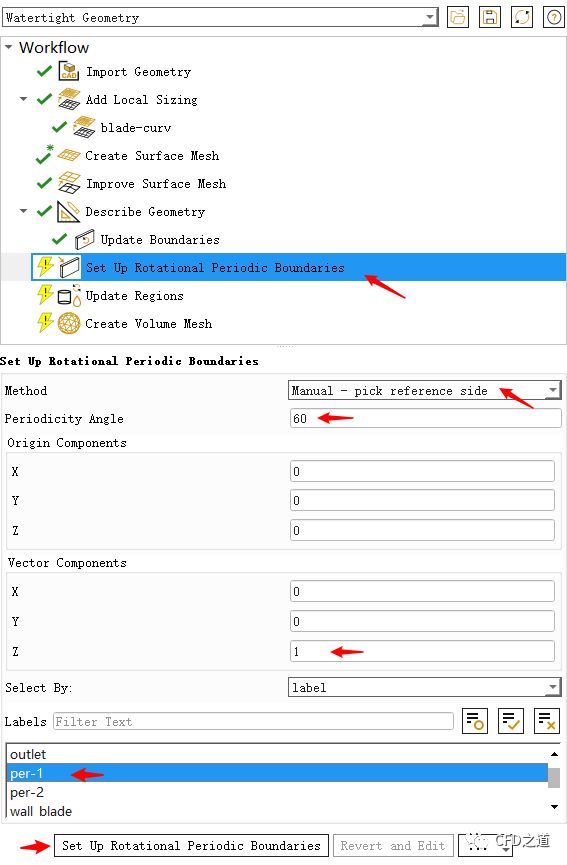

• 点击节点Set Up Rotational Periodic Boundaries，如下图所示设置参数并点击按钮Set Up Rotational Periodic Boundaries创建周期边界

2.8 更新区域

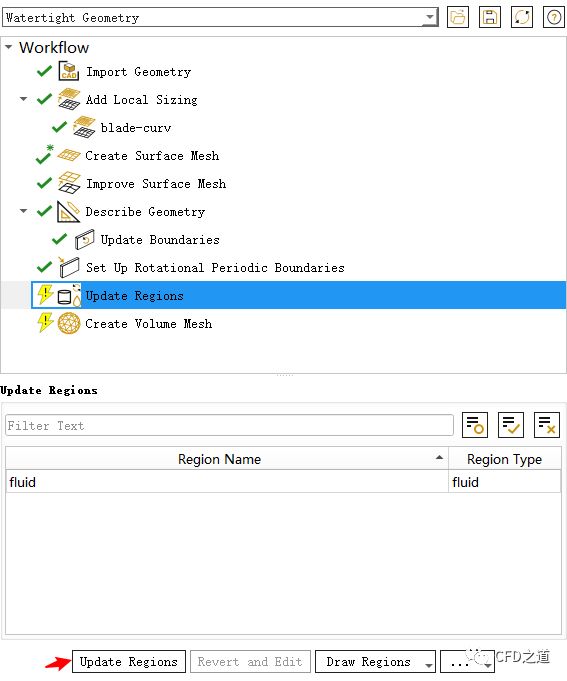

• 点击节点Update Regions，如下图所示采用默认设置，更新区域信息

2.9 创建体网格

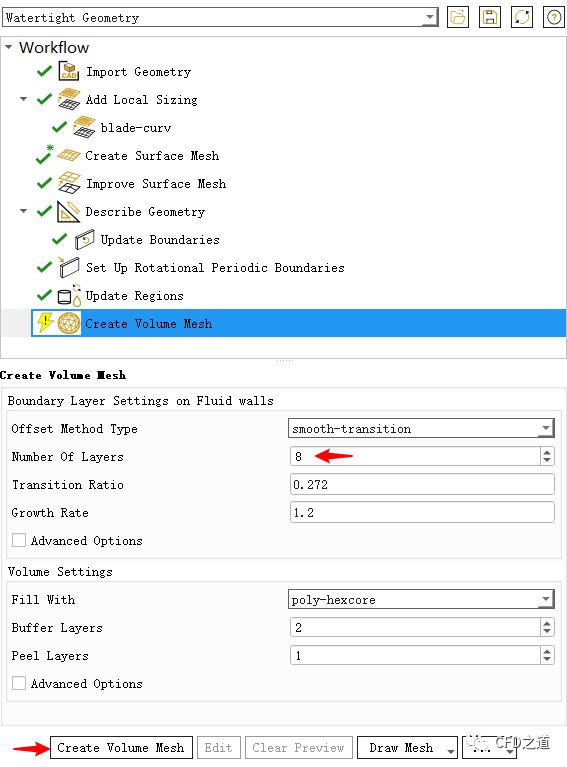

• 点击节点Create Volume Mesh，如下图所示设置参数Number of Layers为8

• 设置Fill With为poly-hexcore，其他参数保持默认设置，点击按钮Create Volume Mesh生成体网格

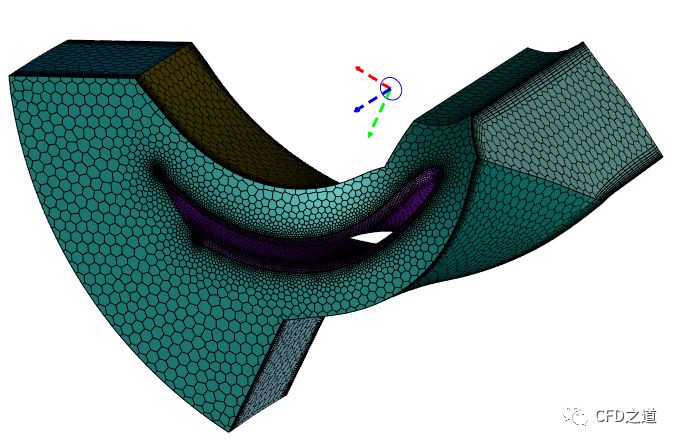

生成的计算网格如下图所示。

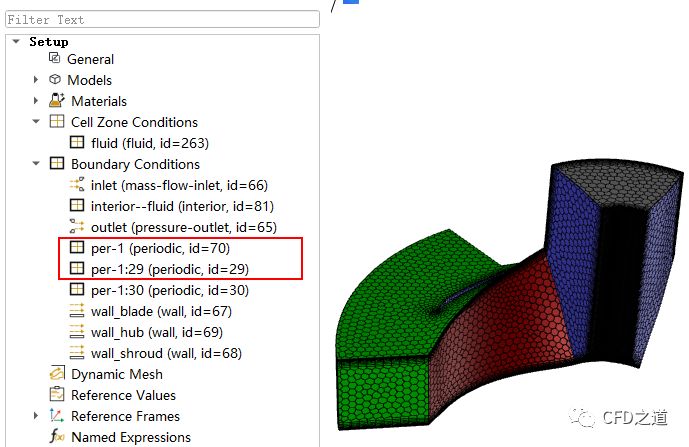

切换至Solution模式，查看边界信息如下图所示。

---

链接:

https://pan.baidu.com/s/16lyLWbhMQMASKc9IgkVZyQ

提取码: smvq
