本案例演示利用Fluent Meshing软件处理watertight Geometry工作流程中的共享拓扑问题。

1 几何模型

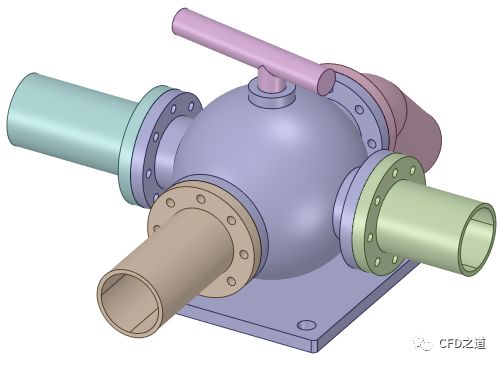

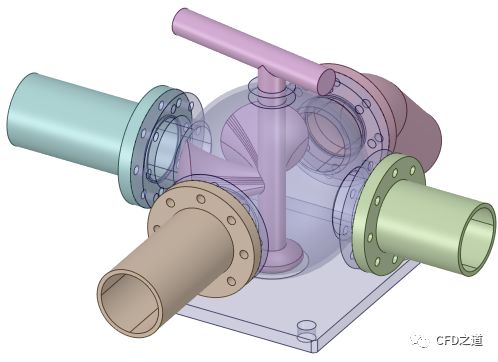

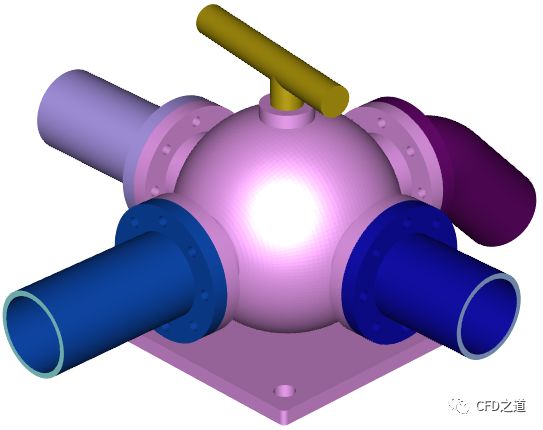

本案例几何模型如下图所示。

其内部结构如下图所示。

案例几何由多个部件组成，其中一些部件之间存在间隙，在生成网格之前，需要将这些间隙去除掉。本案例演示利用Fluent Meshing中的共享拓扑方法消除部件之间的小间隙，以方便网格生成。

2 网格划分

2.1 启动Fluent Meshing

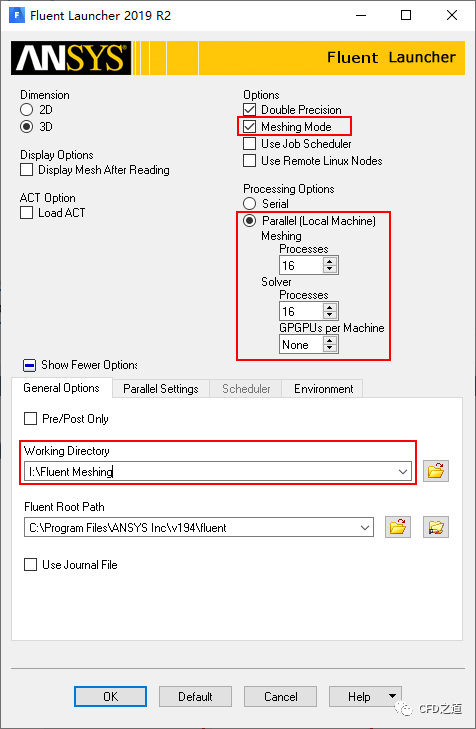

• 如下图所示启动Fluent Meshing

2.2 导入几何文件

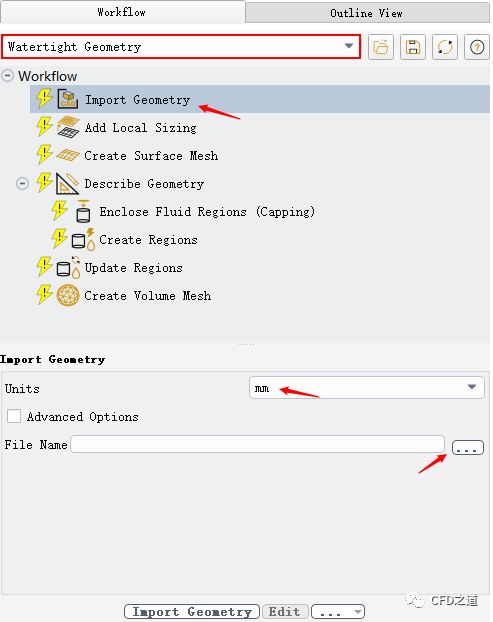

• 开启Watertight Geometry模式，选中节点Import Geometry导入几何文件valve-7b.scdoc

注：watertight geometry模式是在ANSYS 19.0版本之后才有，并且只存在于独立Fluent中。从Workbench中启动的Fluent是无法开启此模式的。

几何模型如图所示。

2.3 局部尺寸

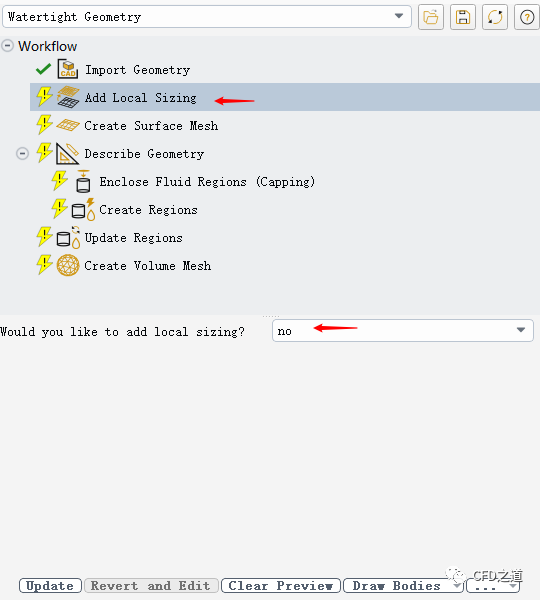

• 点击节点Add Local Sizing，采用默认设置

2.4 创建面网格

• 点击节点Create Surface Mesh，采用默认设置，点击按钮Create Surface Mesh生成面网格

2.5 描述几何

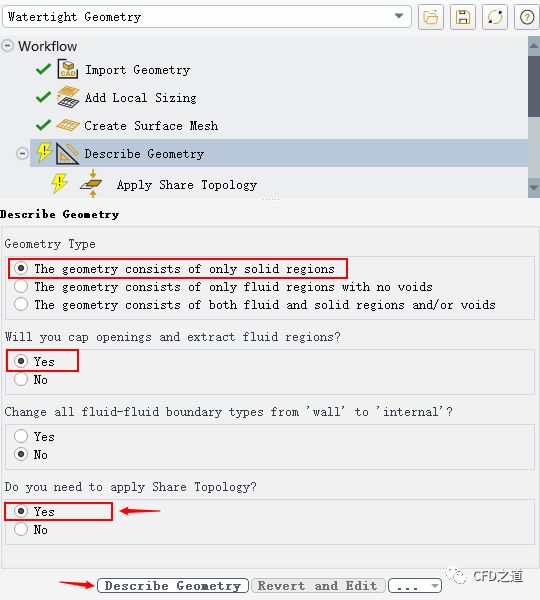

• 点击节点Describe Geometry，下方属性面板如下图所示设置，点击按钮Describe Geometry

2.6 设置共享拓扑

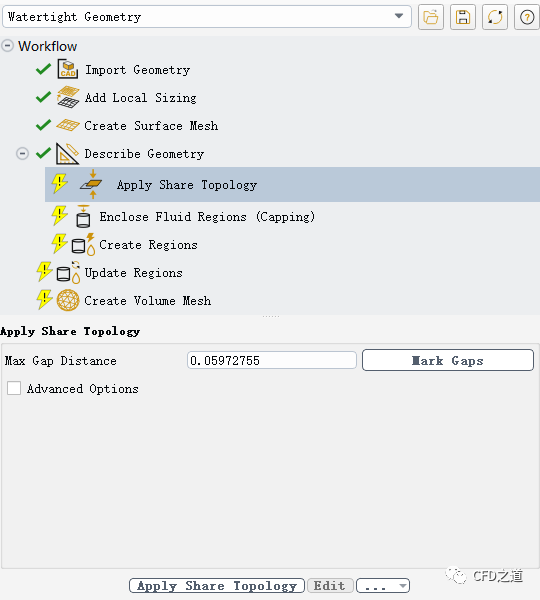

• 点击节点Apply Share Topology，如下图所示设置参数

• 点击按钮Mark Gaps可查看几何中的沟槽

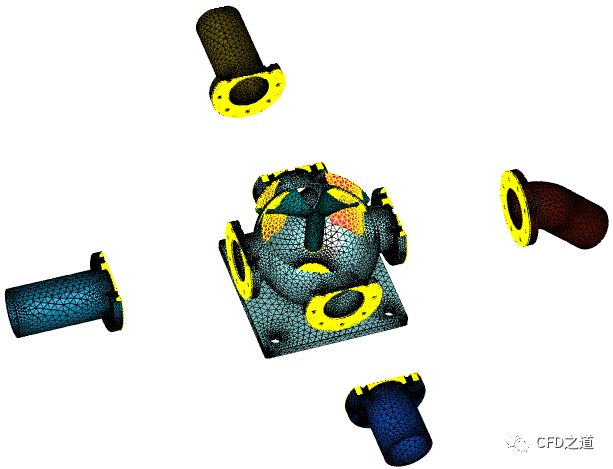

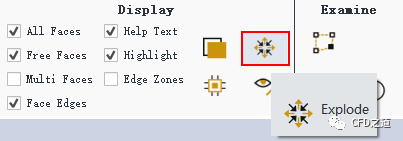

• 点击工具栏按钮Explode

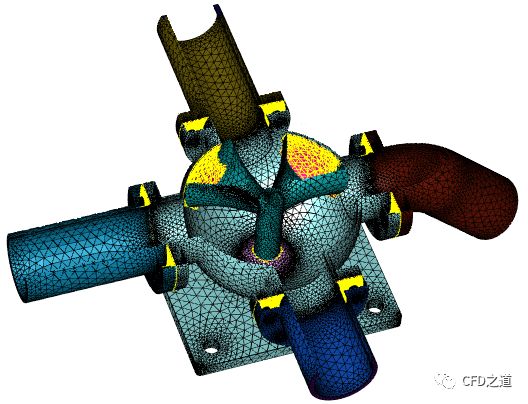

查看图形如下图所示。

• 点击左下侧属性面板中按钮Apply Share Topology构建几何拓扑

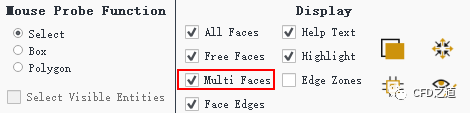

• 勾选工具栏按钮Multi Faces，如下图所示

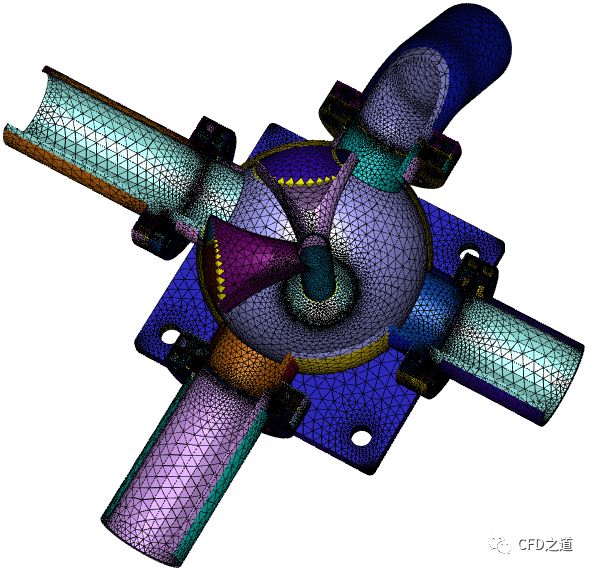

• 完成拓扑构建的几何模型如下图所示

2.7 封闭几何

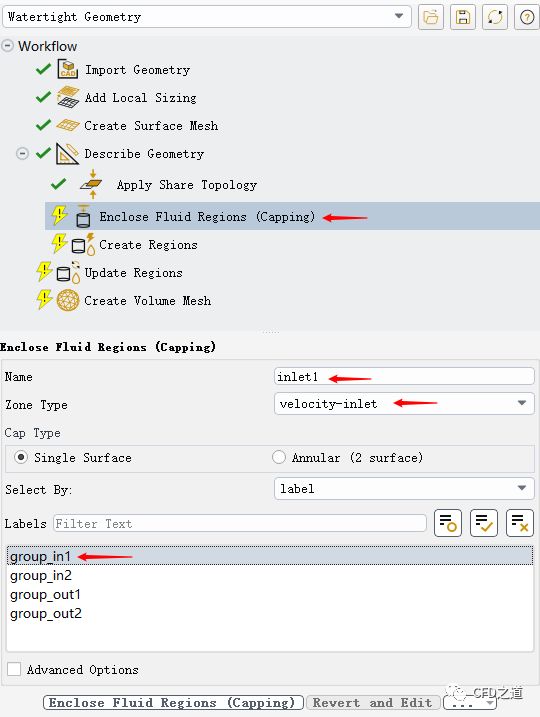

• 点击节点Enclose Fluid Regions，如下图所示，创建入口边界inlet1

相同方式创建inlet2、outlet1及outlet2，分别使用group_in2、group_out1及group_out2。

2.8 创建区域

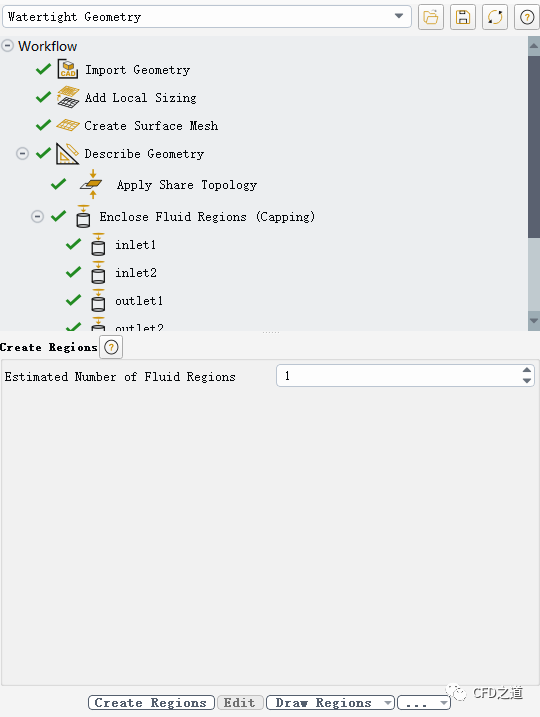

• 点击节点Create Regions，如下图所示设置参数Estimated Number of Fluid Regions为1

2.9 更新区域信息

• 点击节点Update Regions，如下图所示设置区域类型

注：类型为dead的区域，在体网格生成过程中会被删除。

2.10 生成体网格

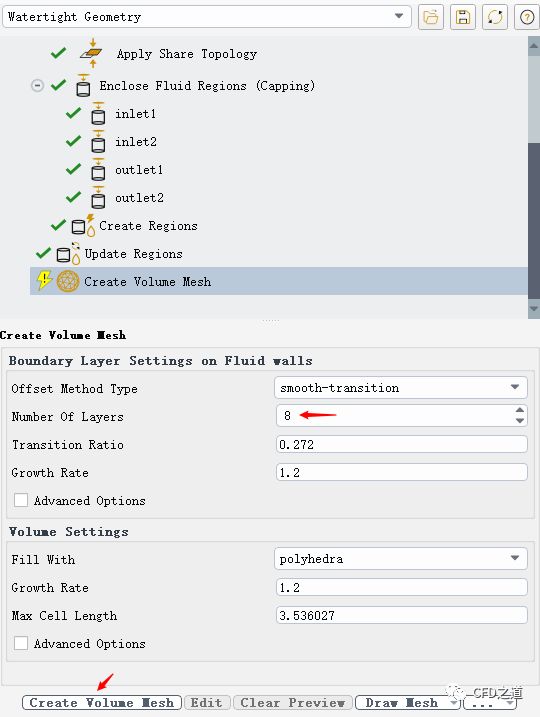

• 点击节点Create Volume Mesh，如下图所示设置参数Number of Layers为8，其他参数保持默认设置，点击按钮Create Volume Mesh生成体网格

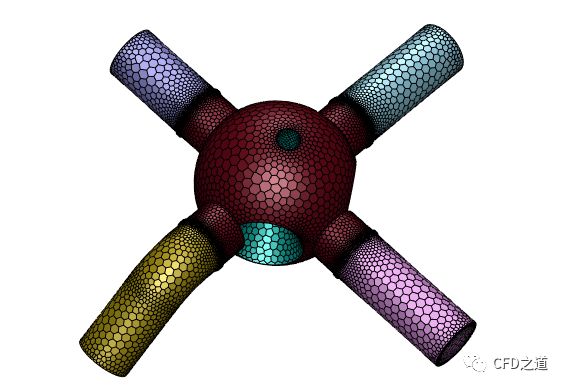

生成的网格如下图所示。

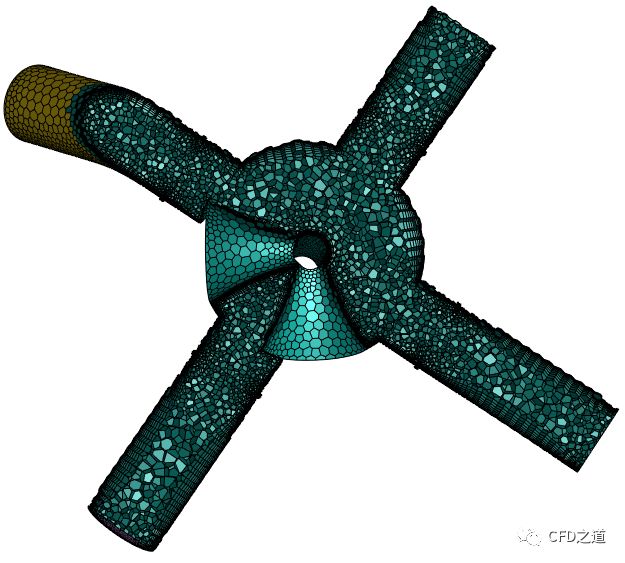

剖切面上网格如下图所示。

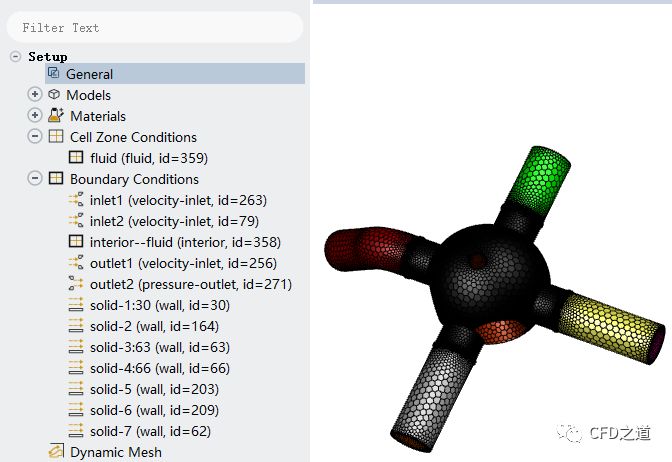

切换至Solution模式，区域及边界信息如下图所示。

END
