本案例演示利用Fluent Meshing划分搅拌槽计算网格的基本流程。

1 几何模型

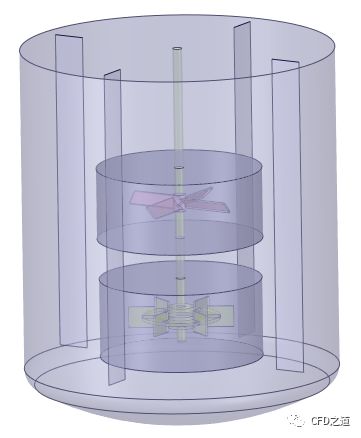

几何模型如下图所示。

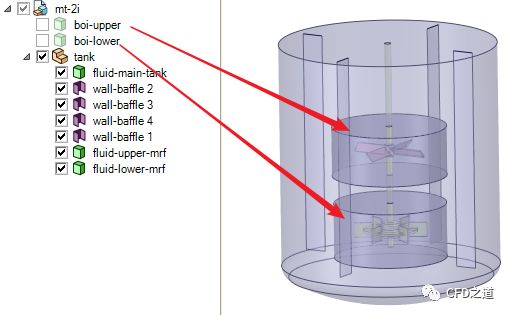

几何模型中包含两个用于辅助网格划分的BOI几何，如下图所示。

注：BOI几何主要用于网格局部加密。本案例中的两个boi几何是拷贝了两个MRF区域（模型树中的fluid-uppper-mrf及fluid-lower-mrf）。

2 网格划分

• 启动Fluent Meshing，激活Watertight Geometry流程

2.1 导入几何

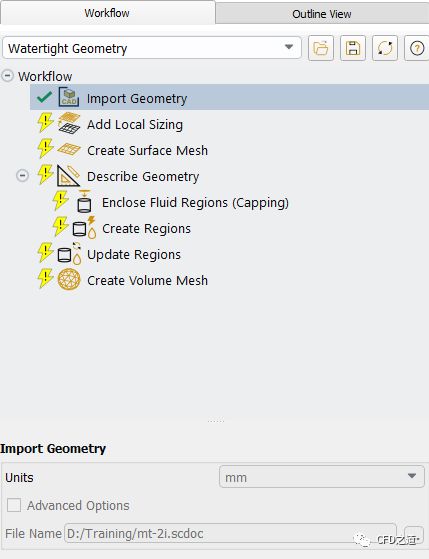

• 如下图所示点击Import Geometry节点，下方面板中点击文件浏览按钮打开文件对话框并导入几何模型

• 注意选择Units为mm

2.2 添加局部尺寸

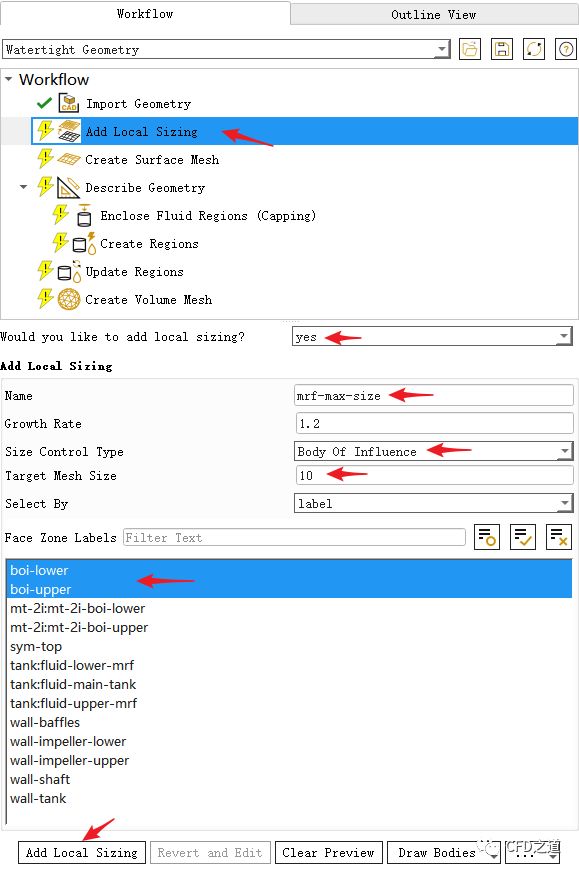

• 选择模型树节点Add Local Sizing，如下图所示设置参数

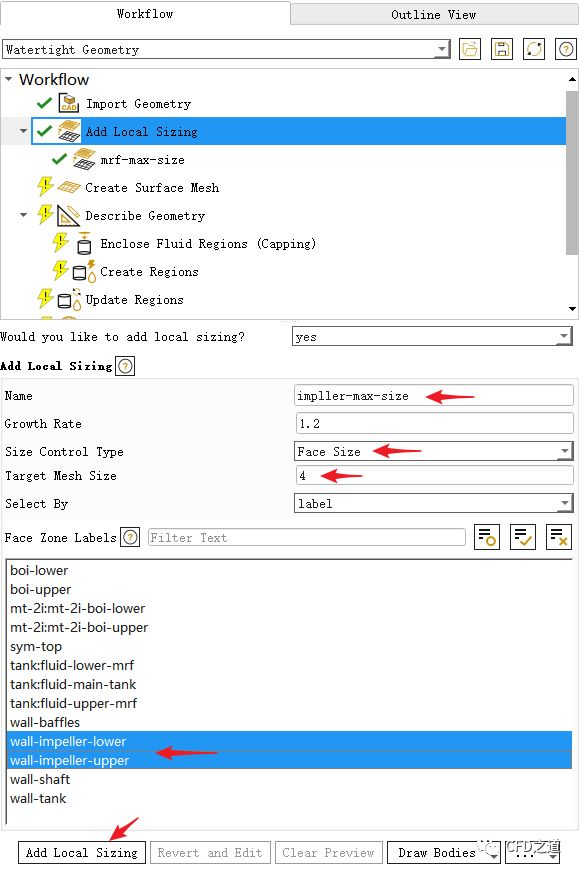

• 继续添加局部尺寸，如下图所示设置参数

2.3 生成面网格

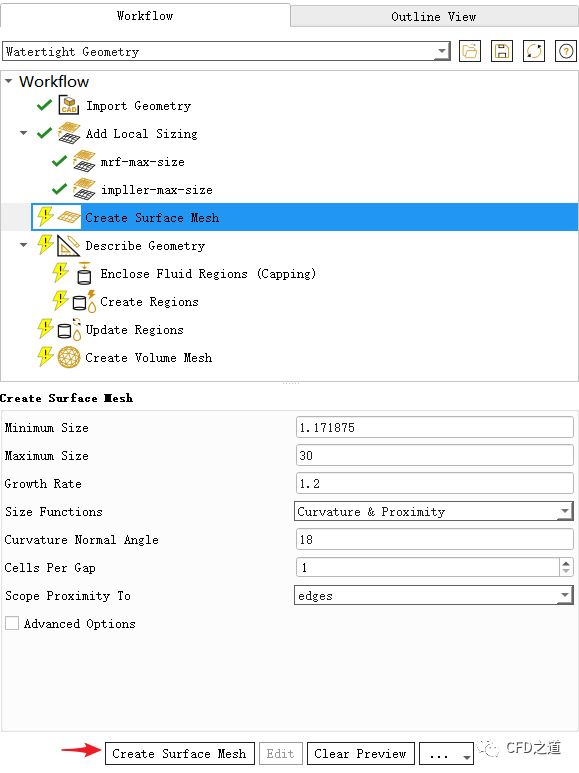

• 点击节点Create Surface Mesh，采用如图所示参数，点击按钮Create Surface Mesh创建面网格

2.4 描述几何

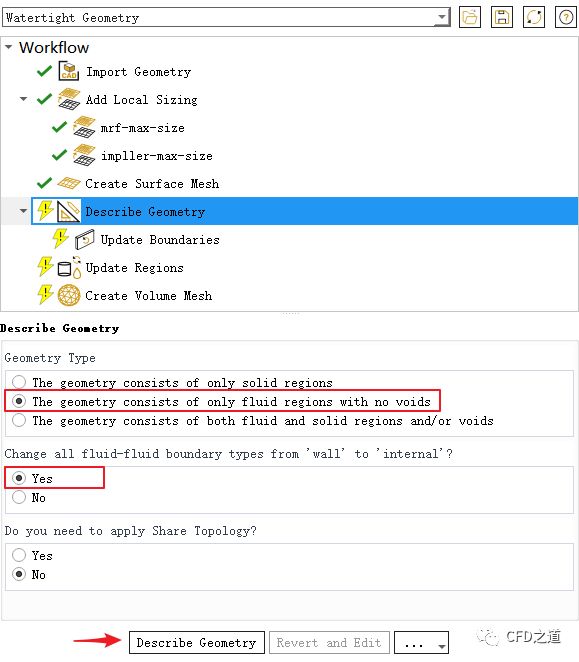

• 点击节点Describe Geometry，如图所示设置参数，点击按钮Describe Geometry描述几何

注：本案例几何中并不包含固体区域。几何中包含有3个区域，因此建议将区域交界面设置为internal

2.5 更新边界

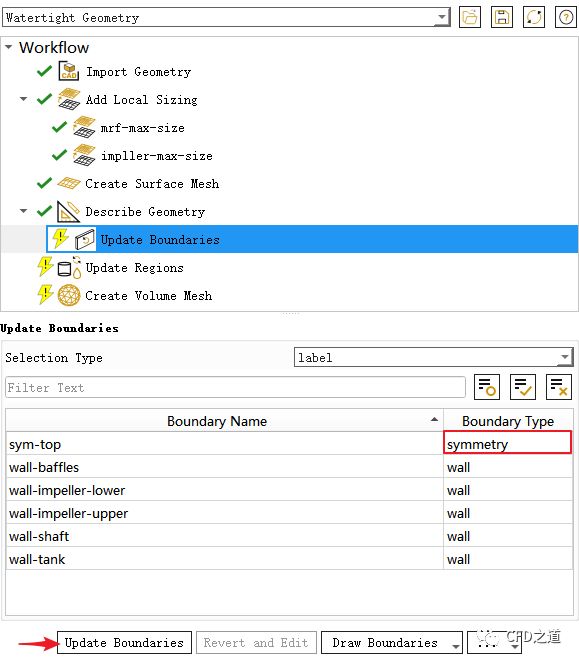

• 点击节点Update Boundaries，如下图所示，设置边界sym-top为symmetry

• 点击按钮Update Boundaries更新边界信息

2.6 更新区域

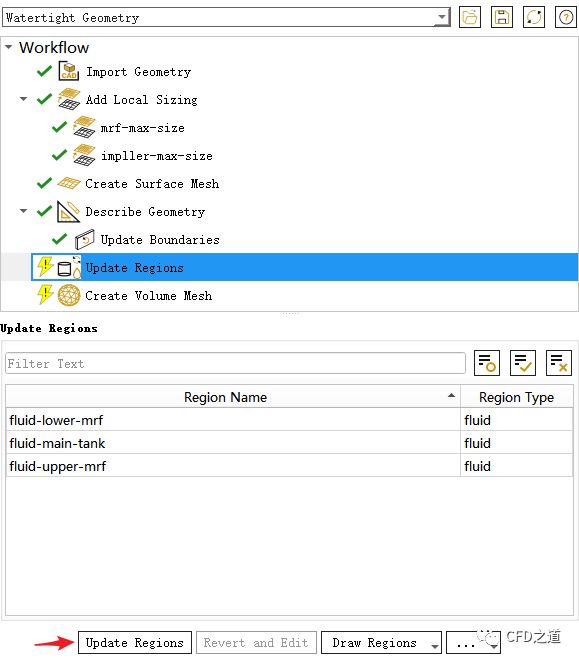

• 点击节点Update Regions，保持默认设置，点击按钮Update Regions更新区域信息

2.7 生成体网格

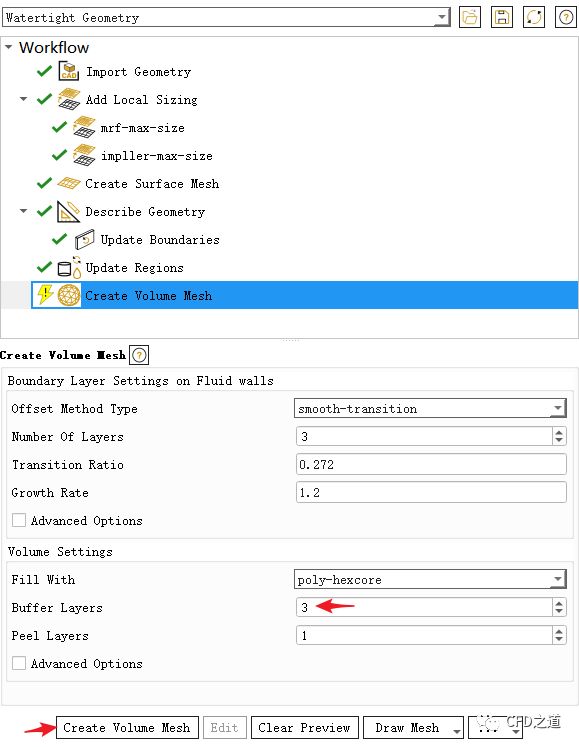

• 点击节点Create Volume Mesh，如下图所示设置参数，点击按钮Create Volume Mesh生成体网格

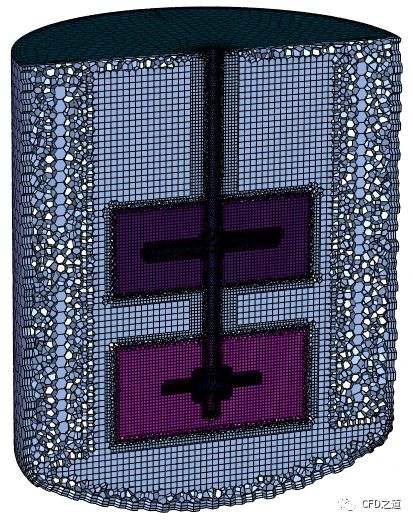

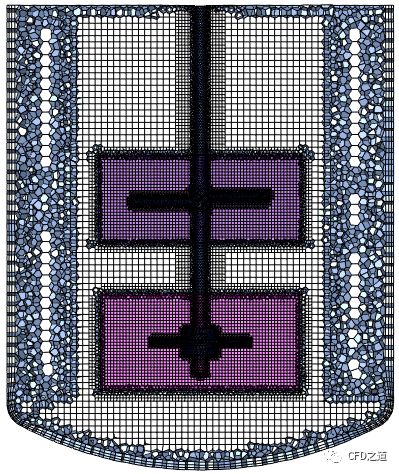

生成计算网格剖面如下图所示。

如下图所示。

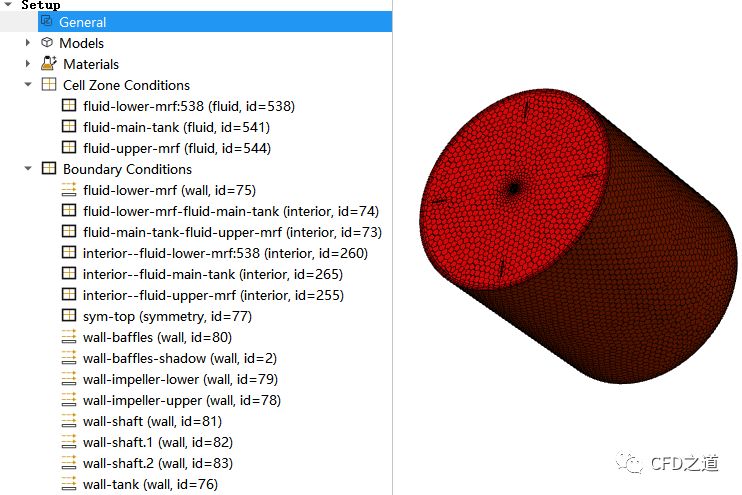

点击工具栏按钮Switch to Solution切换至求解模式。
