本案例验收利用Fluent Meshing生成球阀计算网格并求解计算的完整过程。

1 网格生成

1.1 启动Fluent Meshign

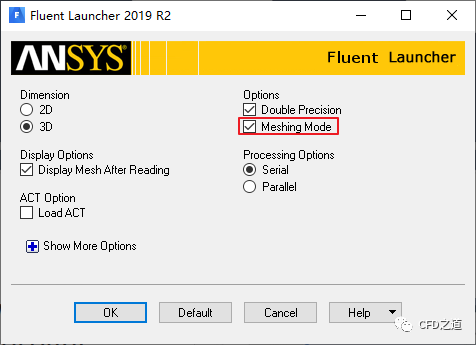

• 启动Fluent，激活选项Meshing Mode启用Fluent Meshing

注：计算机性能比较好的话，强烈建议开启并行选项

1.2 选择工作流

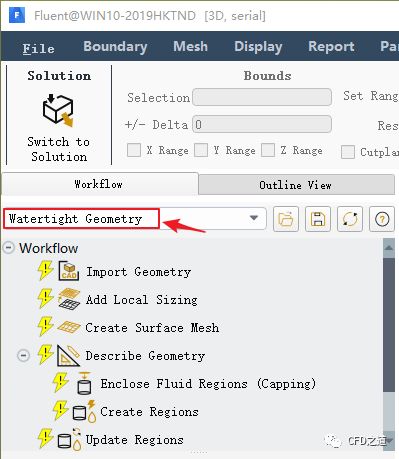

• 如下图所示，选择Wtertight Geometry

注：watertight几何表示已经在其他前处理软件（如DM或SCDM等）中进行了几何清理，导入到Meshing中的几何为干净的几何模型。

1.3 导入几何

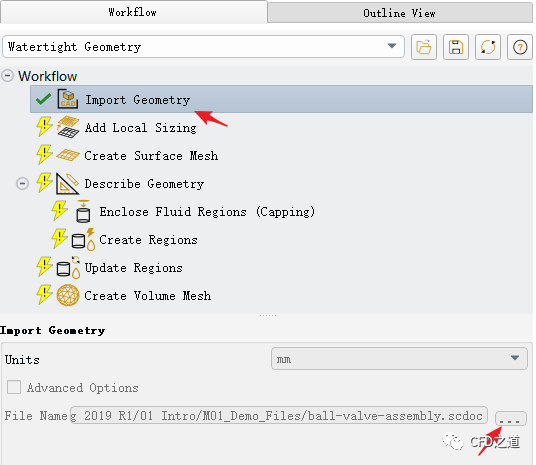

• 选择节点Import Geometry，点击下方文件浏览按钮读入几何文件ball-valve-assembly.scdoc

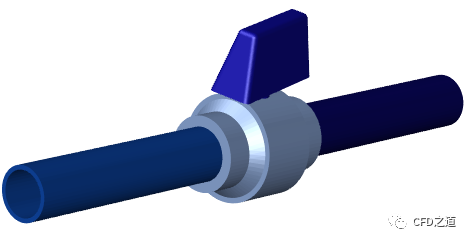

几何模型如下图所示。

1.4 创建局部尺寸

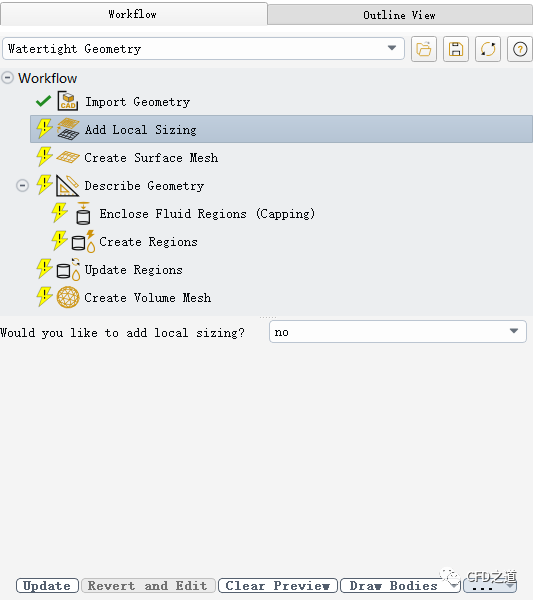

• 如下图所示，保持默认设置，不创建局部尺寸

注：当模型中存在尺寸相差非常大的几何时，建议开启局部尺寸，方便为不同的区域指定网格尺寸。

1.5 创建面网格

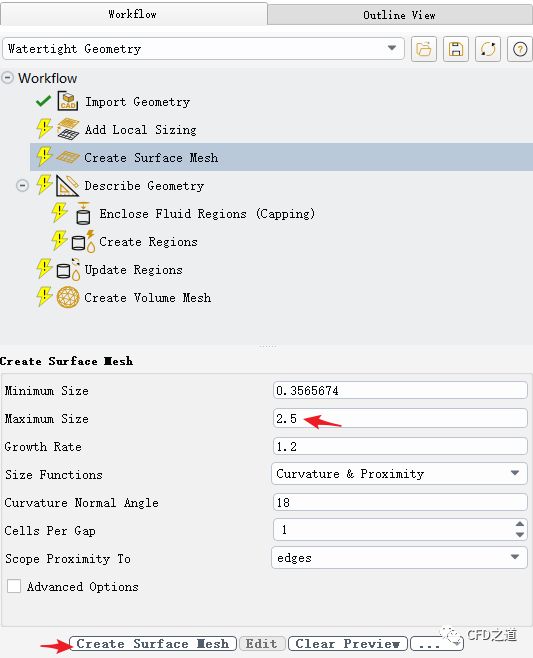

• 选择节点Create Surface Mesh，如下图所示设置Maximum Size为2.5，其他参数保持默认设置

• 点击按钮Create Surface Mesh创建面网格

注：这里指定的是全局面网格尺寸，若要指定特定面的网格尺寸，则需要在Local Sizing中进行指定。

1.6 描述几何

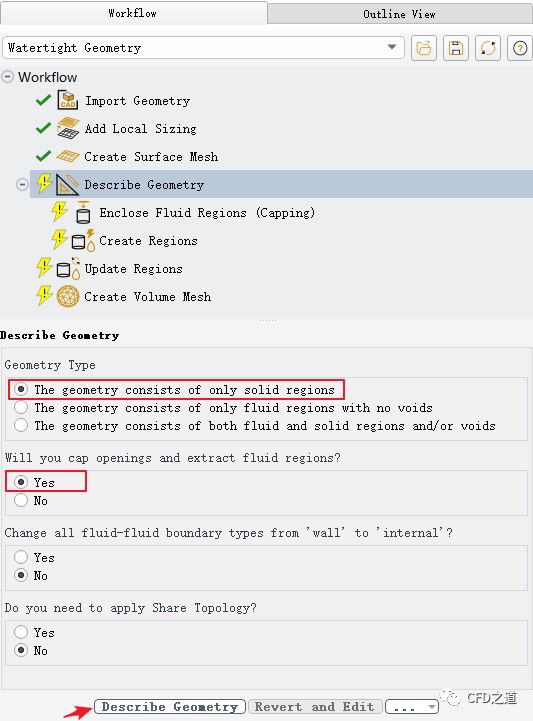

• 选中节点Describe Geometry，如下图所示设置选项，点击按钮Describe Geometry描述几何

注：这里是为Fluent Meshing提供几何模型相关信息，以及是否需要进行流体域的抽取。有时候导入的模型本身就是流体域，则不需要进行计算域抽取工作。

1.7 封闭区域

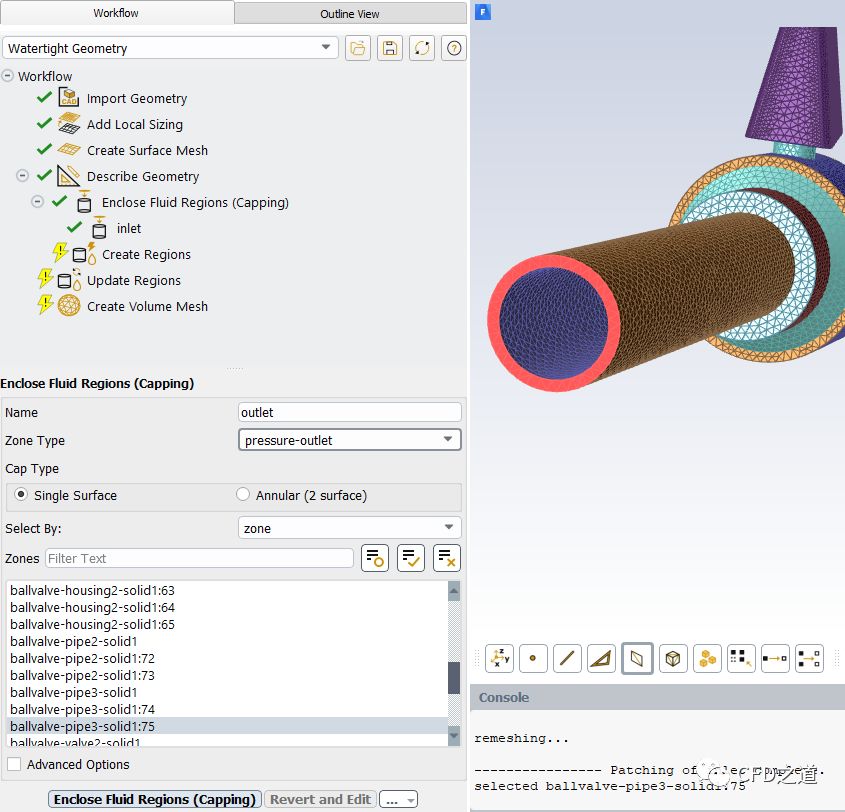

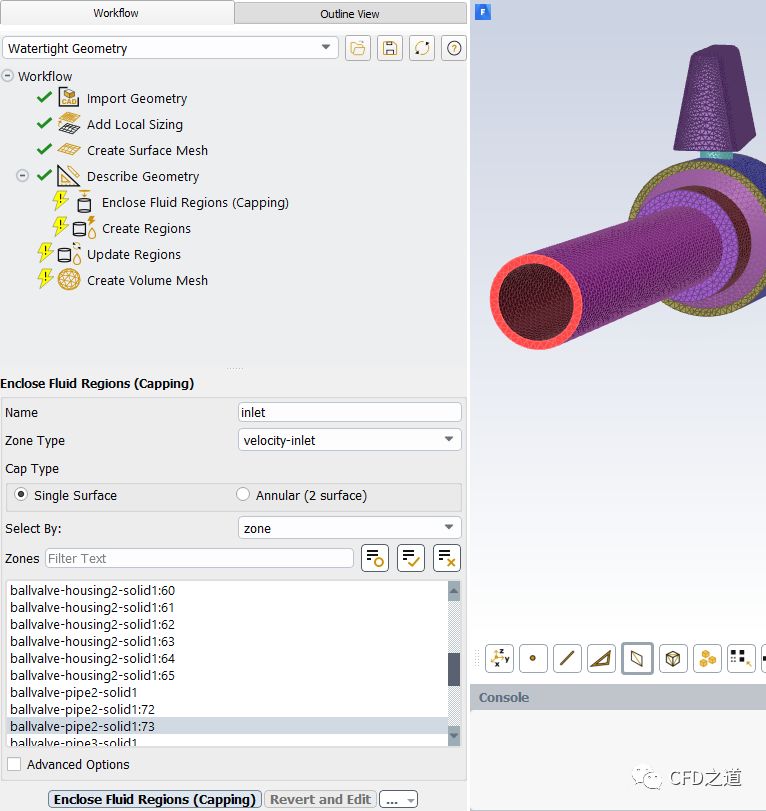

• 点击节点Enclose Fluid Regions，如下图所示设置参数，并利用鼠标右键选择边界面

• 点击按钮Enclose Fluid Regions创建入口边界

• 相同方式创建出口边界

封闭后边界如下图所示。

1.8 创建区域

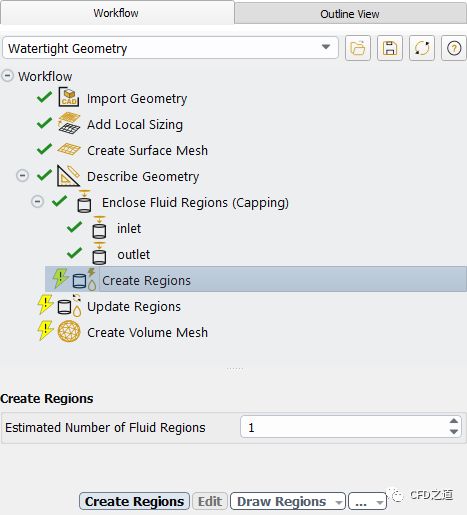

• 选择节点Create Regions，采用默认设置

1.9 更新计算区域

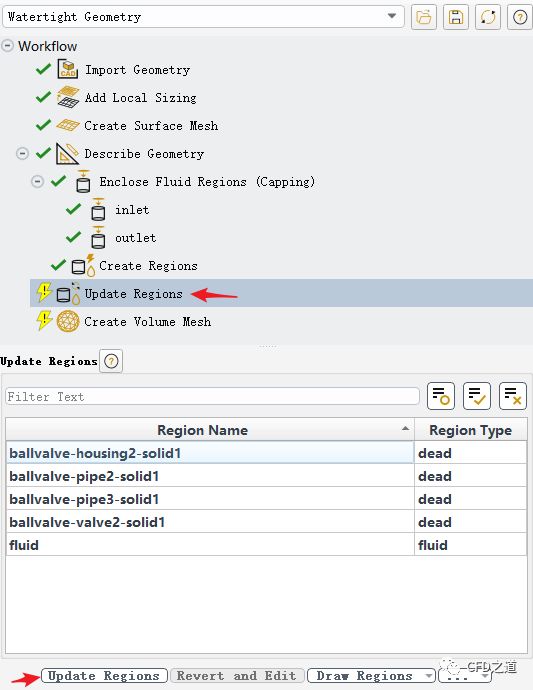

• 选择节点Update Regions，如下图所示设置区域类型，点击按钮Update Regions更新区域

注：标记为dead的区域在后面的体网格创建过程中会被删除掉。

1.10 创建体网格

• 选择节点Create Volume Mesh，设置Number of Layers为8，点击按钮Create Volume Mesh创建体网格

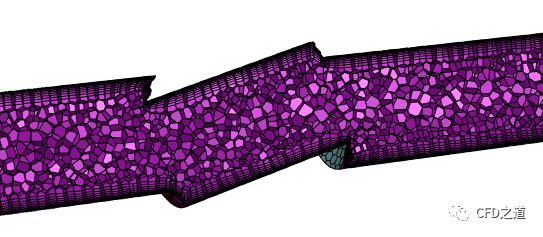

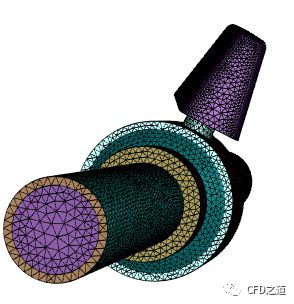

体网格如下图所示。

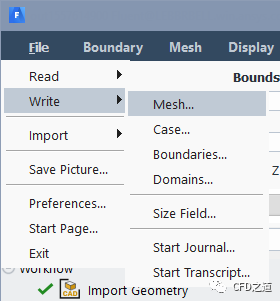

• 如下图所示采用菜单输出msh文件

• 点击按钮Switch to Solution切换至求解模式

2 Fluent求解

这里是Fluent Meshing教程，因此求解设置描述从简，只描述关键步骤。

2.1 湍流模型

• 采用SST k-omega湍流模型计算

2.2 边界条件设置

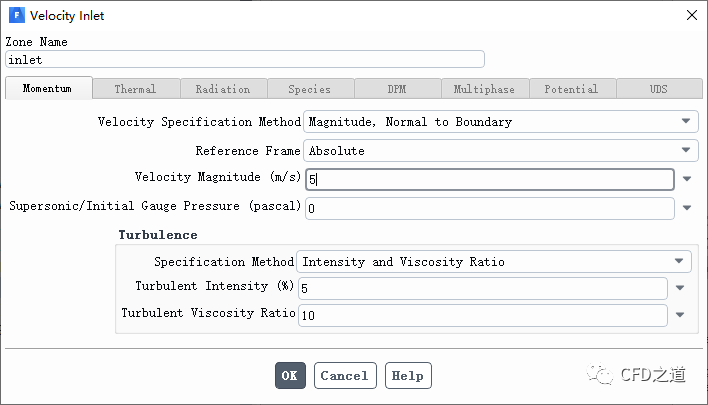

• 设置入口速度5 m/s

2.3 计算结果

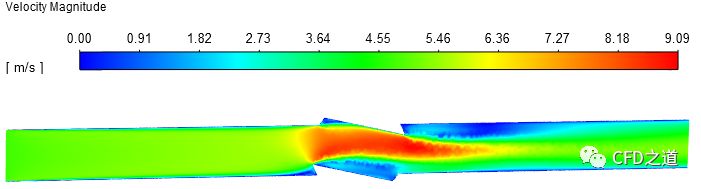

• 速度

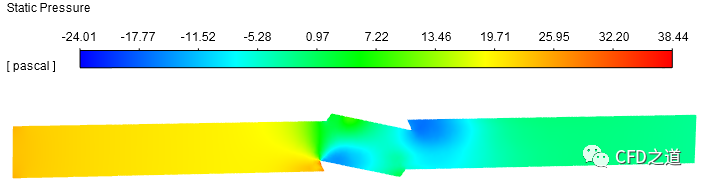

• 压力

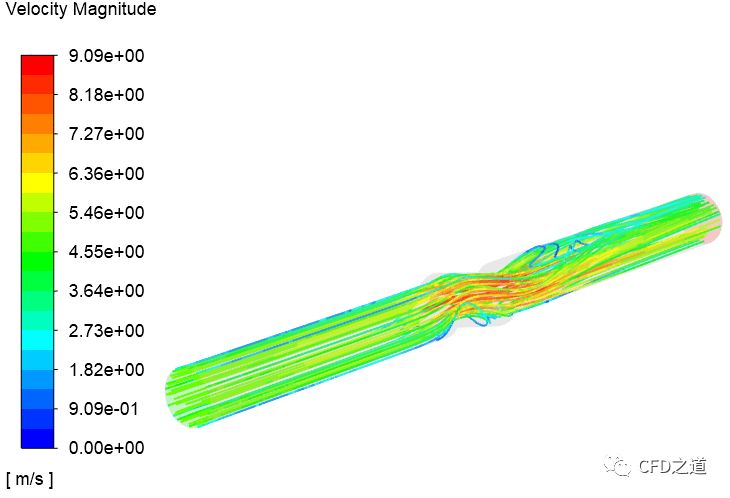

• 流线
