1 问题描述

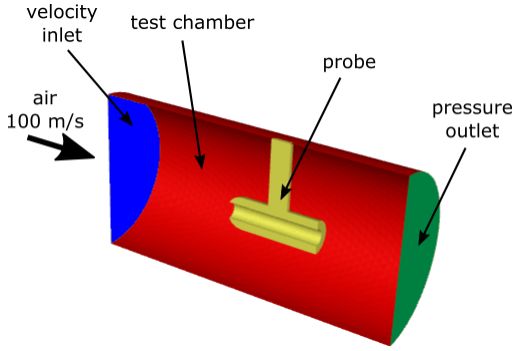

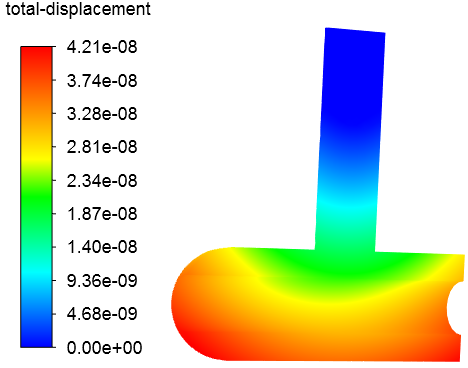

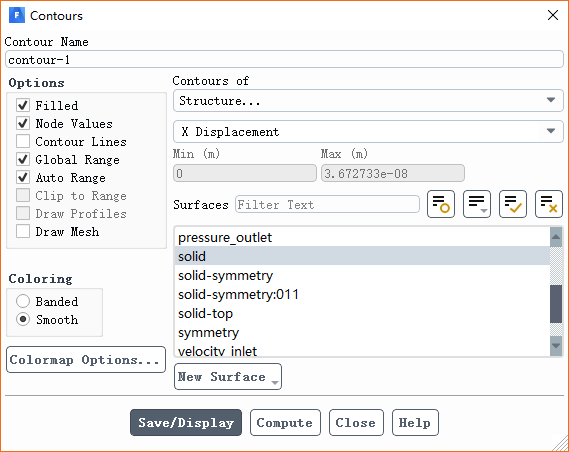

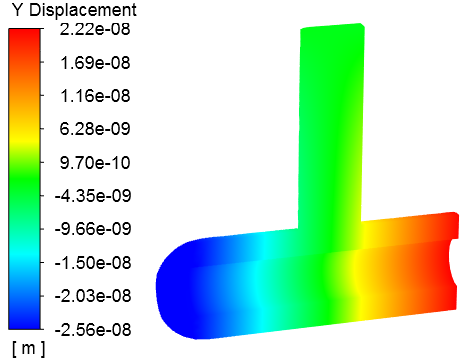

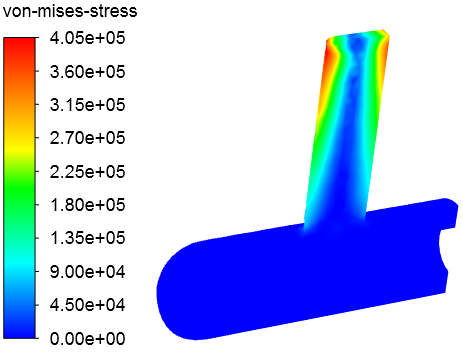

如下图所示，流动区域中存在一个传感器，本案例计算流体作用下传感器的应力应变。

采用单向流固耦合计算，先计算流场，之后再计算应力。

2 流场计算

流场计算与常规计算没有任何区别。简单起见，这里利用journal文件直接设置流体计算部分。

以3D、Double Precision模式启动Fluent

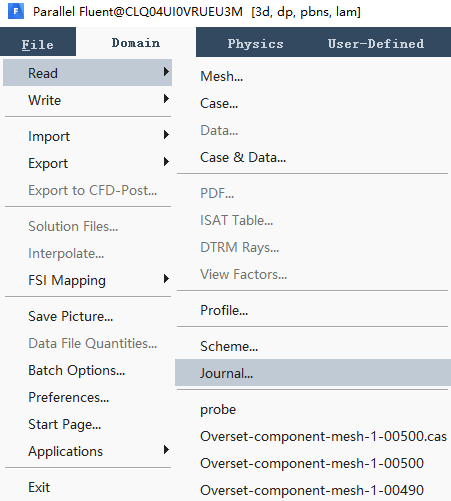

利用菜单File → Read → Journal…读取文件fluid_flow.jou

journal文件指定了从模型设置到计算的所有参数。本案例的脚本文件包括：

/file/set-tui-version "19.3"
 /file/read-case "probe.msh"
 /define/models/viscous/ke-standard? yes
 /define/boundary-conditions/set/velocity-inlet velocity_inlet () vmag no 100 turb-viscosity-ratio 5 ()
 /solve/set/p-v-coupling 20
 /solve/set/amg-options/aggressive-amg-coarsening? no no
 /solve/monitors/residual/check-convergence? no no no no no no
 /solve/monitors/residual/scale-by-coefficient? no no
 /solve/initialize/initialize-flow
 /solve/iterate 610

具体包括：

读取网格文件probe.msh
采用standard k-epsilon湍流模型
指定入口速度100 m/s

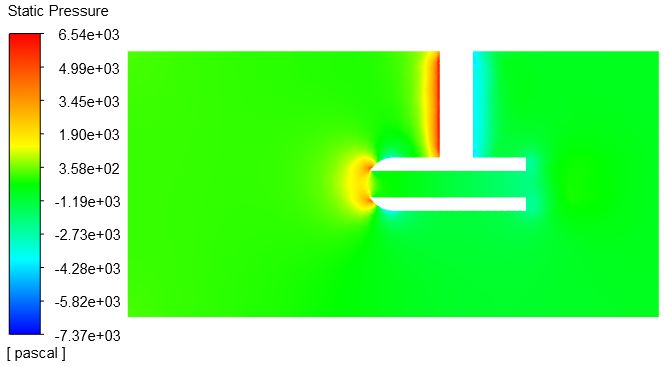

计算完毕后压力如下图所示。

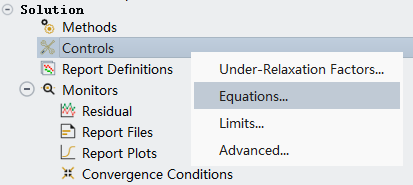

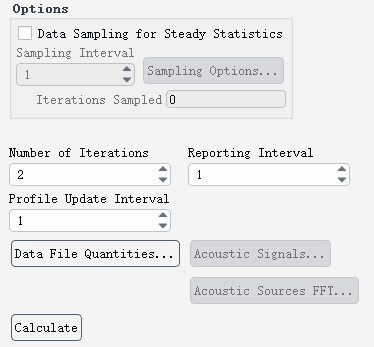

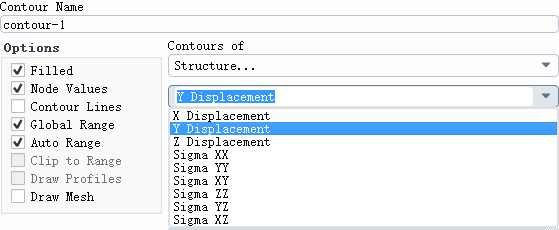

3 固体结构计算

3.1 Models设置

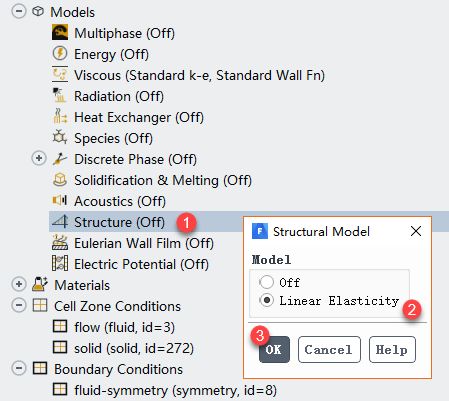

鼠标双击模型树节点Models > Structure，弹出设置对话框，激活选项Linear Elasticity，点击OK按钮关闭对话框

注：目前Fluent只能做线弹性计算。

3.2 Materials设置

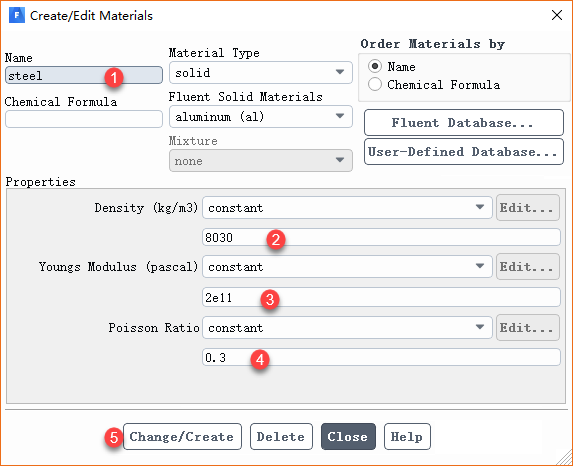

鼠标双击模型树节点Materials > Solid > Aluminum，弹出如下图所示设置对话框，修改Name为steel，设置Density为8030 kg/m3，设置Youngs Modulus为2e11，设置Poisson Ratio为0.3
点击按钮Change/Create修改材料属性

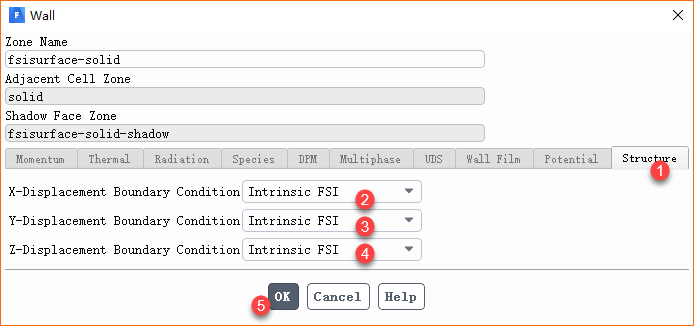

3.3 Boundary Conditions

1、Solid-top边界

鼠标双击模型树节点Boundary Conditions > solid-top，弹出如图所示对话框

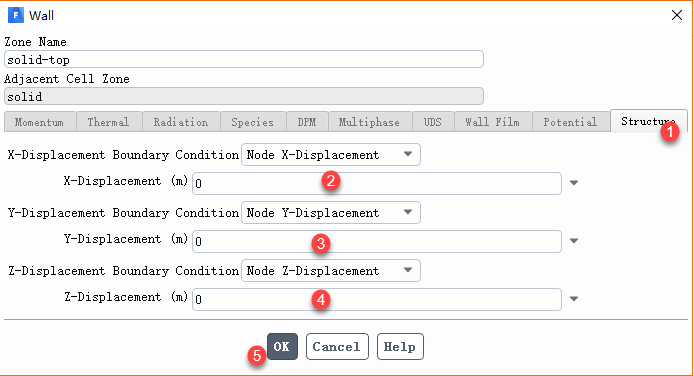

切换至Structure标签页，设置X-Displacement、Y-Displacement及Z-Displacement为0，如下图所示

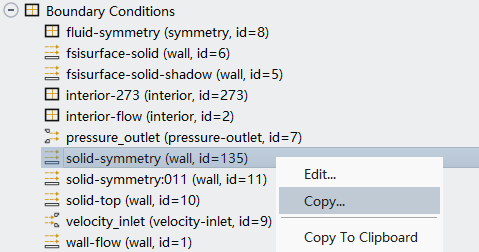

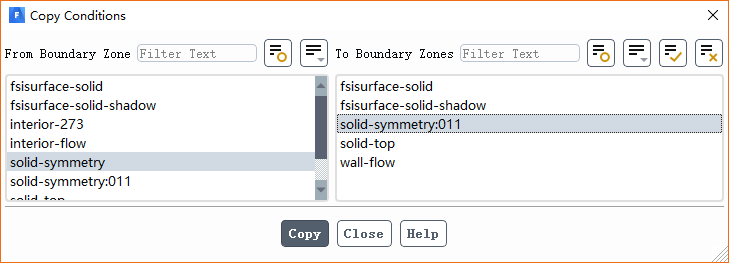

2、solid-symmetry

鼠标双击模型树节点Boundary Conditions > solid-symmetry，弹出如图所示对话框

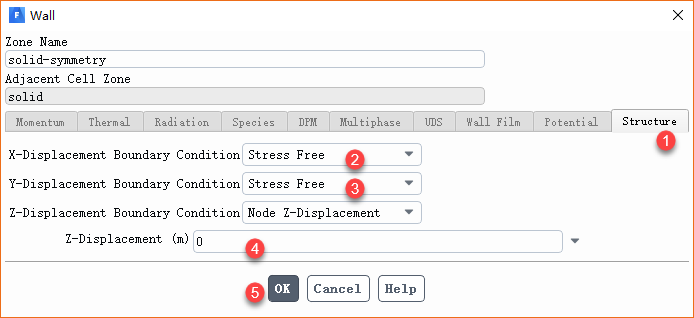

切换至Structure标签页，设置X-Displacement、Y-Displacement为Stress Free，设置Z-Displacement为0
