Fluent|液滴喷射蒸发

本案例演示DPM喷射的低温液滴在高温区域中蒸发为气体的过程。

1

问题描述

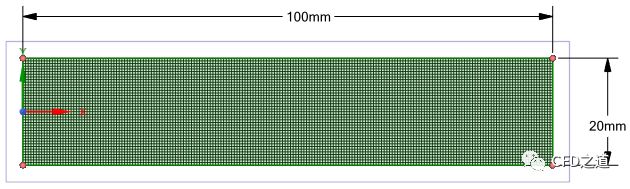

案例计算模型尺寸如下图所示。计算区域长100 mm,宽20 mm。计算网格尺寸为0.5 mm。

2

Fluent设置

2.1 General设置

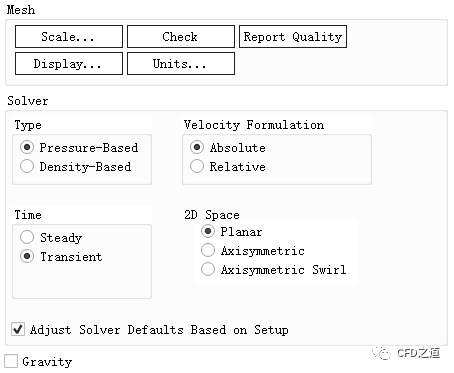

  • General面板中激活选项Transient采用瞬态计算

2.2 Models设置

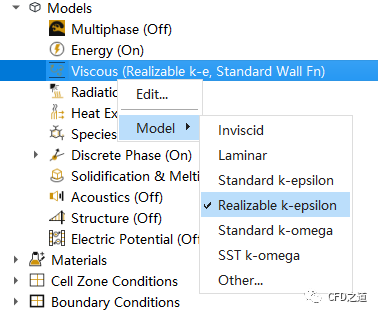

  • 如下图所示,激活Realizable k-epsilon湍流模型

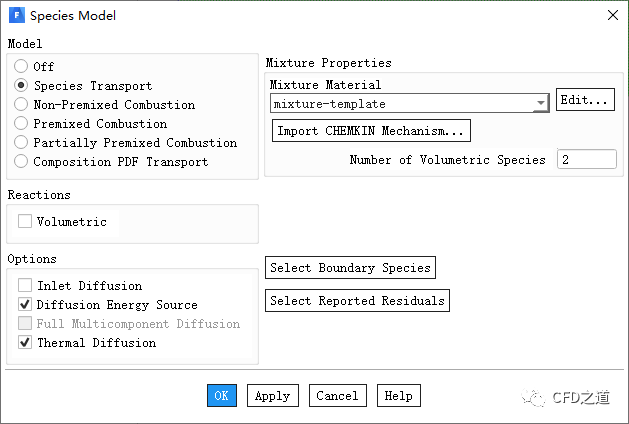

  • 激活Species Transport模型,如下图所示设置模型参数

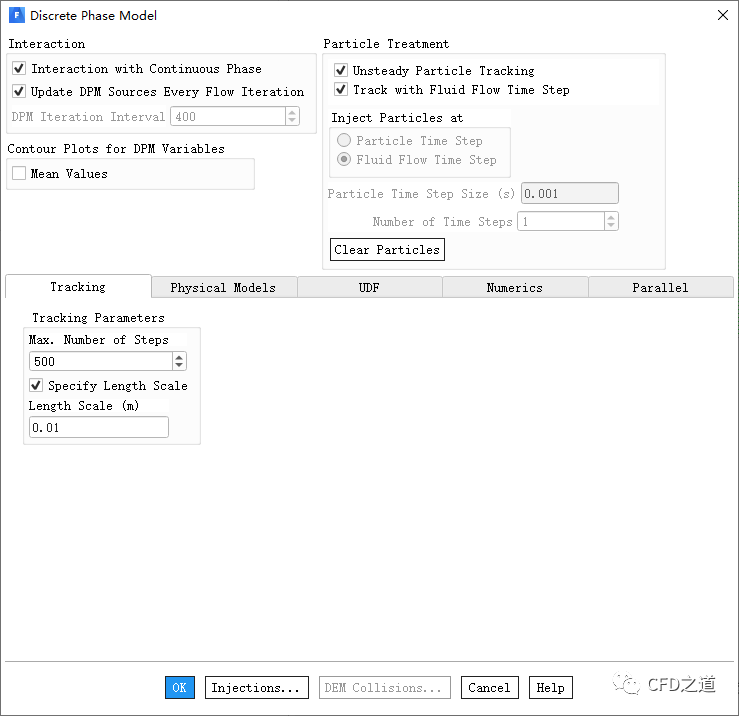

  • 激活Discrete Phase Model,如下图所示设置模型参数

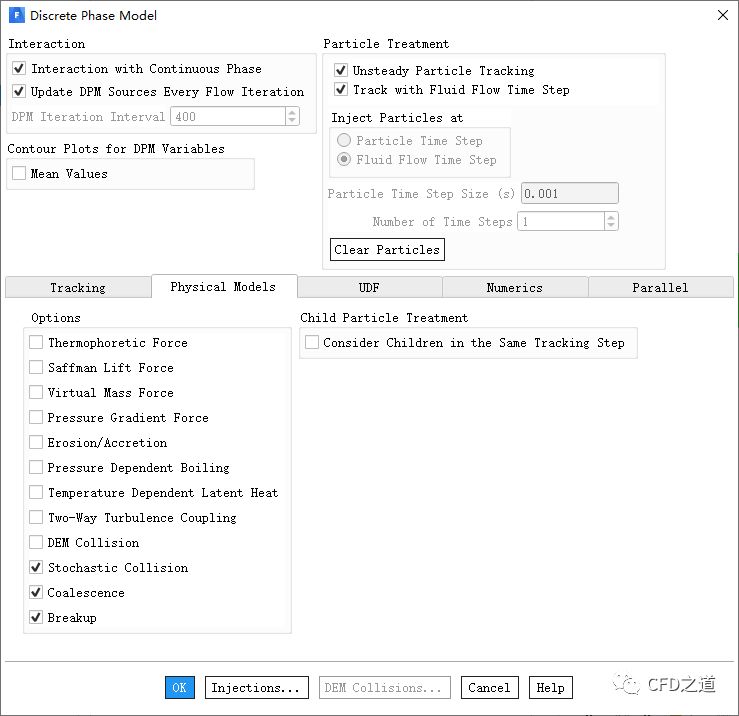

  • 进入Phase Models标签页,设置激活颗粒子模型

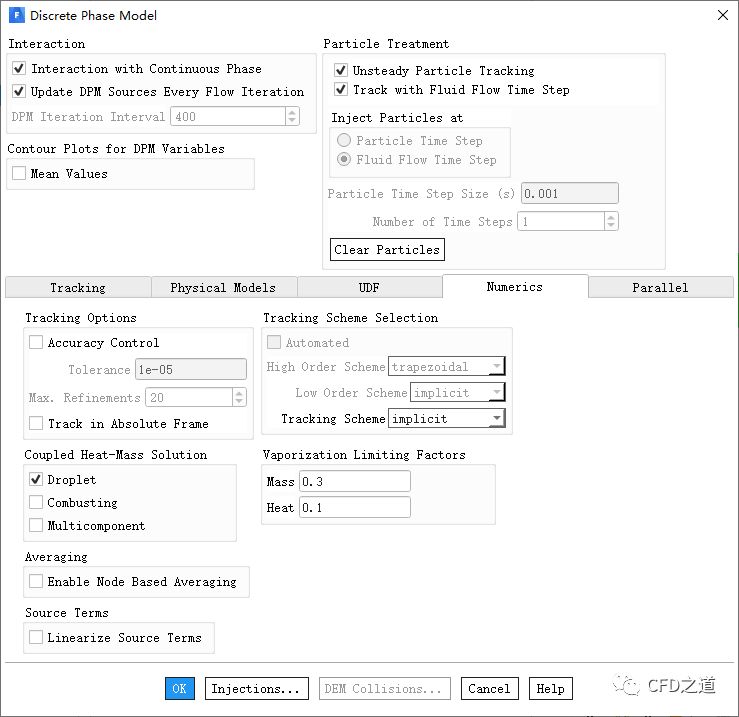

  • 进入Numerics标签页,激活选项Droplet

2.3 Injections设置

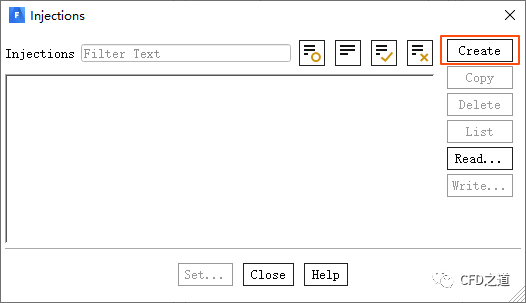

  • 鼠标双击模型树节点Models → Discrete → Injection弹出入射器设置对话框,点击按钮Create创建入射器

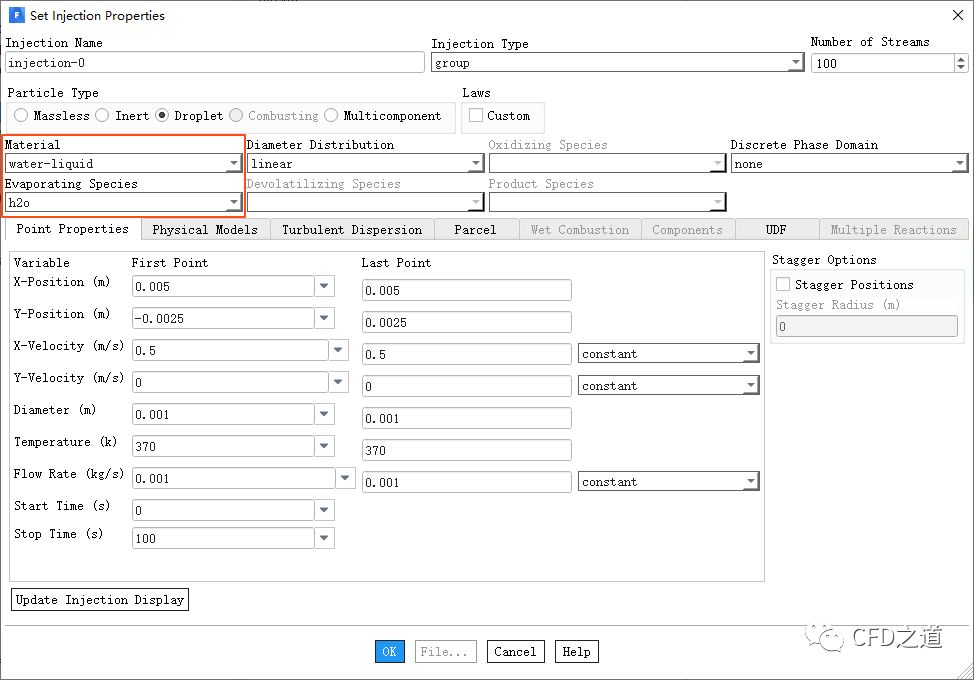

  • 如下图所示设置粒子入射器参数。注意设置Materialwater-liquid,设置Evaporating Speciesh2o

注:为保证这一步顺利设置,建议先设置Material,具体操作细节可查看视频演示。这里的颗粒粒径为1mm,建议前面的网格尺寸大于1 mm。

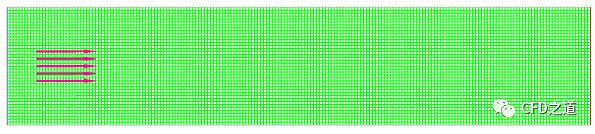

  • 完成设置的入射器如下图所示

2.4 Materials设置

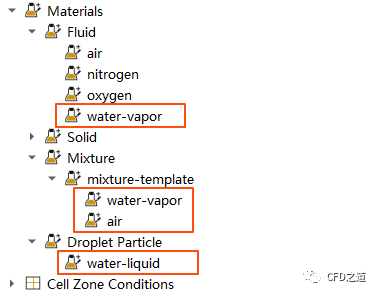

  • 为Fluid添加材料water-vapor

  • 设置mixture-template材料为water-vapor及air

  • Droplet Particle添加材料water-liquid

所有材料均为材料库中选取。

2.5 Boundary Conditions设置

1、inlet设置

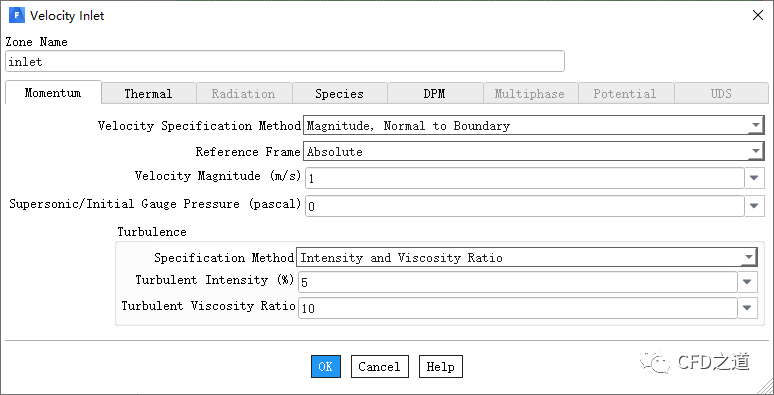

  • 如下图所示,设置inlet边界的速度为1 m/s

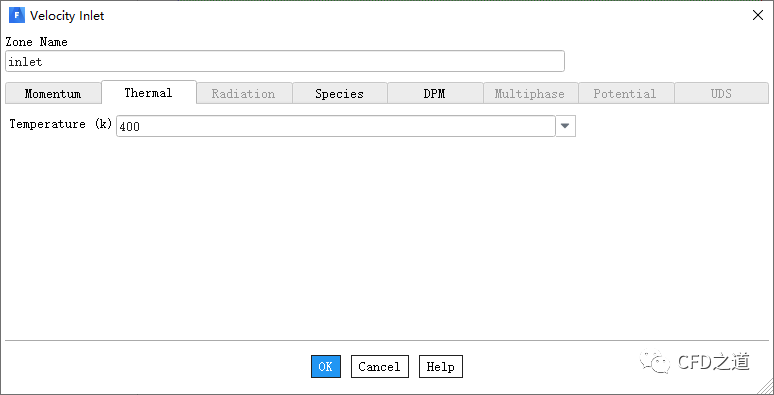

  • 设置其温度为400 k

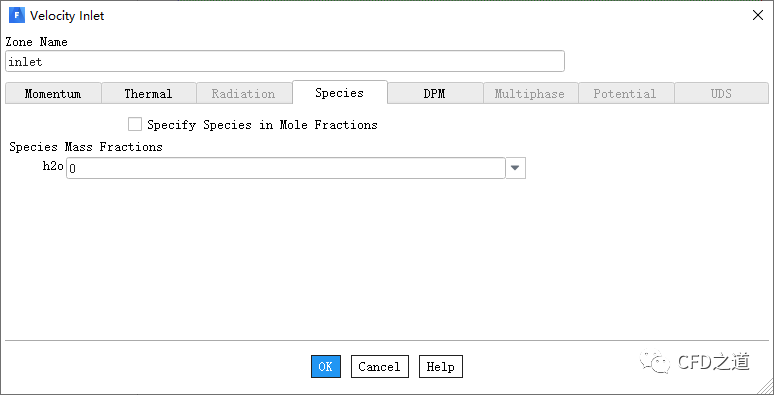

  • 设置其组分中h2o为0,表示进入计算区域的全为air

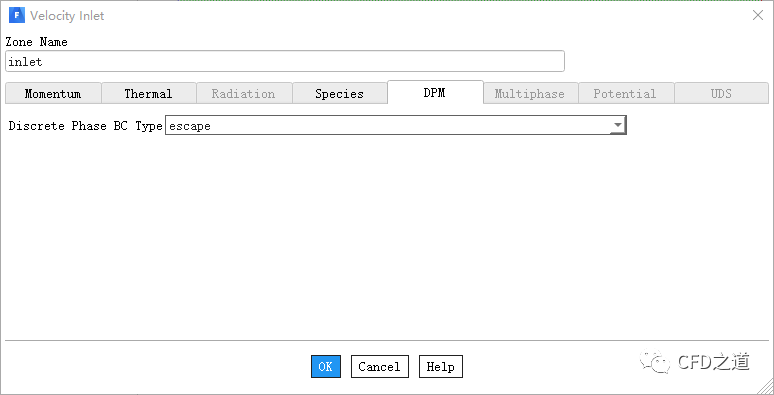

  • 设置DPM行为为escape

2、outlet设置

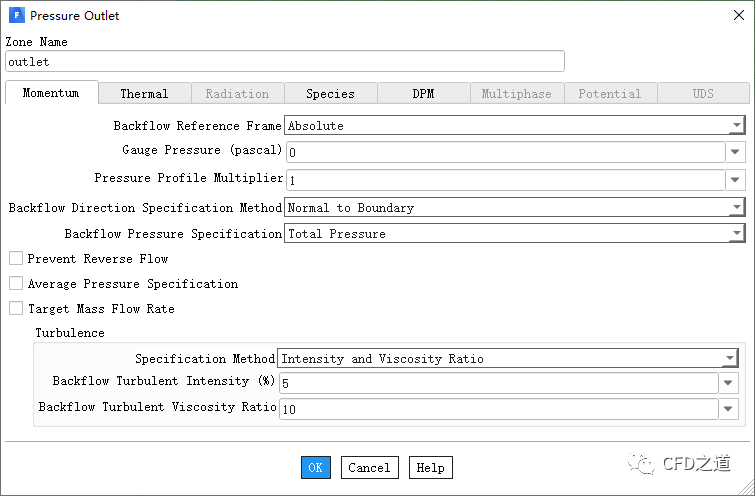

  • 设置outlet边界表压为0 Pa

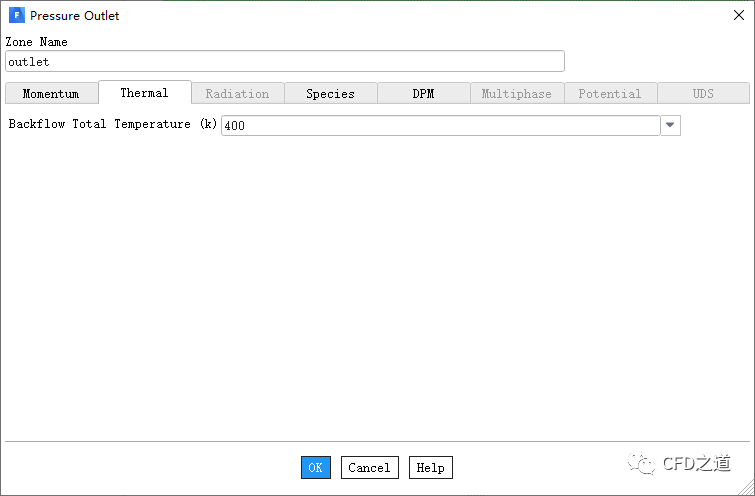

  • 设置温度为400 K

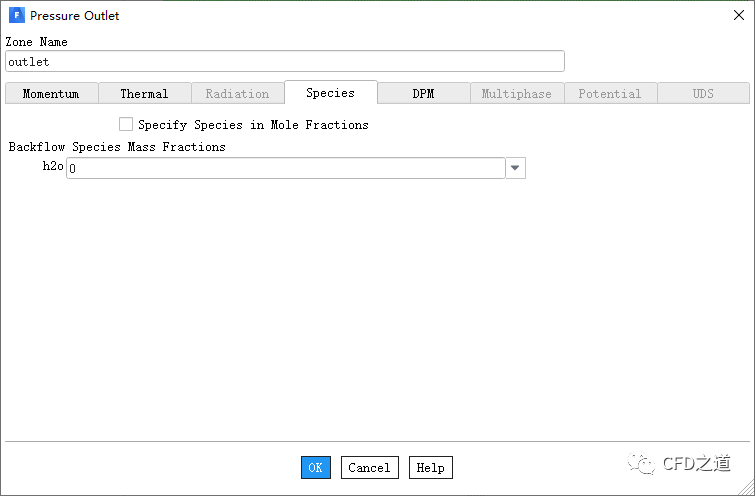

  • 设置h2o组分为0

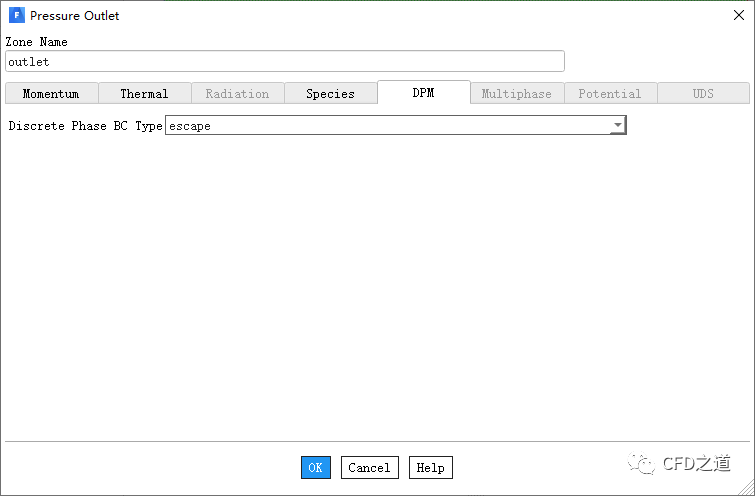

  • 设置DPM行为为escape

3、top及down边界设置

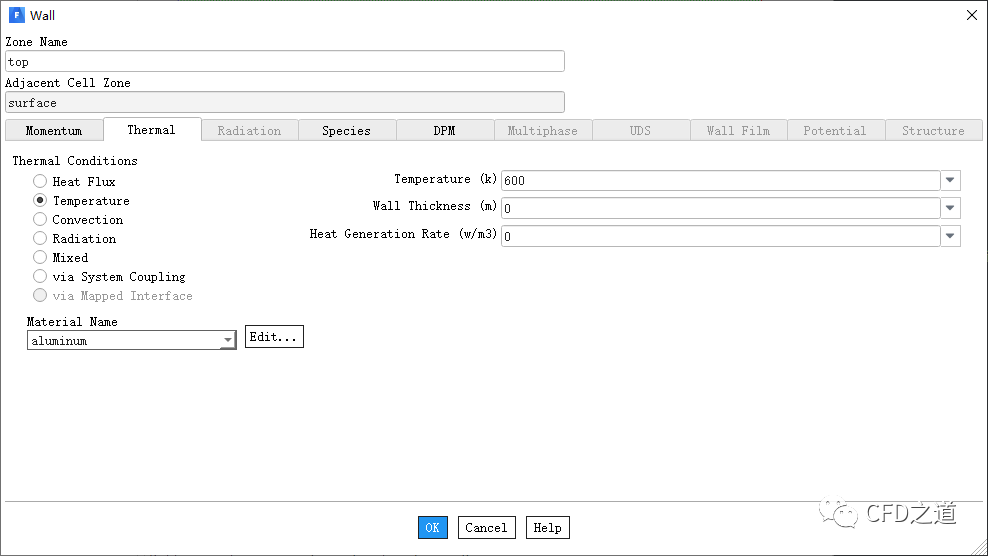

  • 设置top壁面温度为600 K

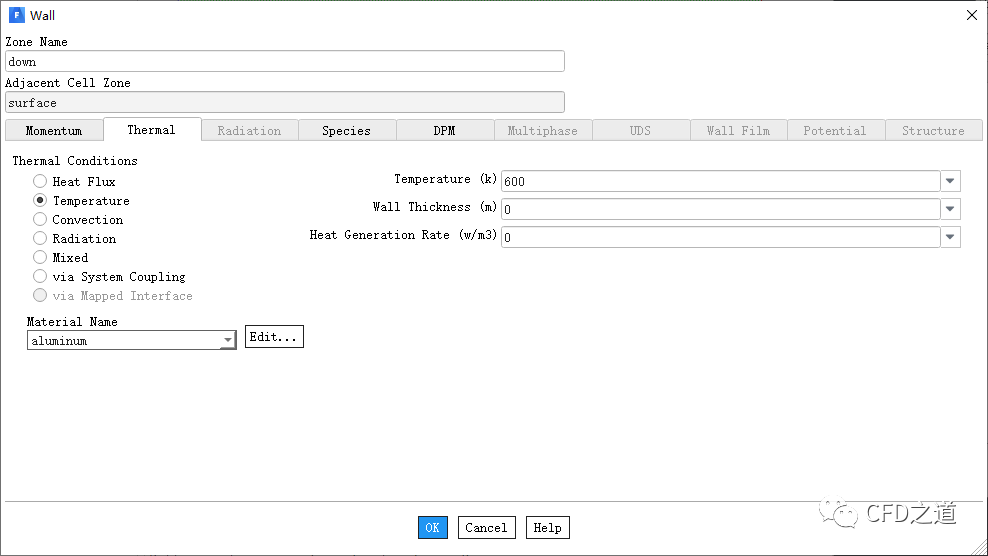

  • 设置down壁面温度为600 K

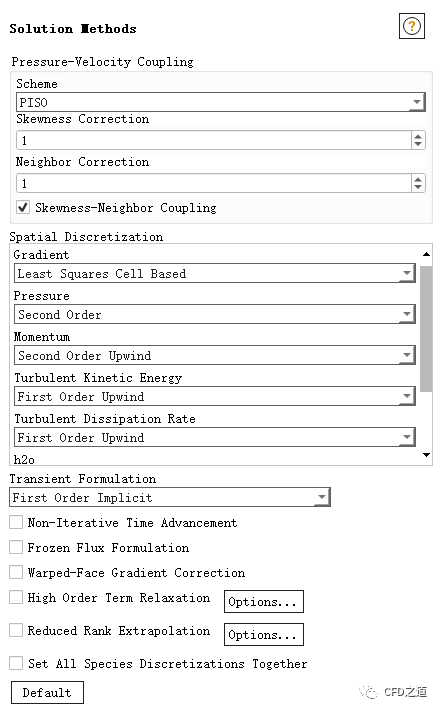

2.6 Method设置

  • 如下图所示设置求解方法

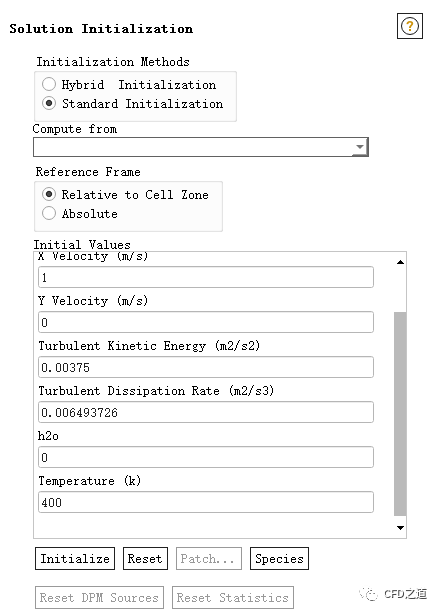

2.7 Initialization设置

  • 采用下列参数进行初始化

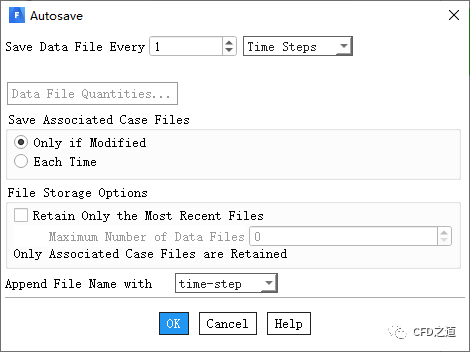

2.8 Autosave

  • 设置每个时间步长保持1次数据文件

2.9 Run Calculation

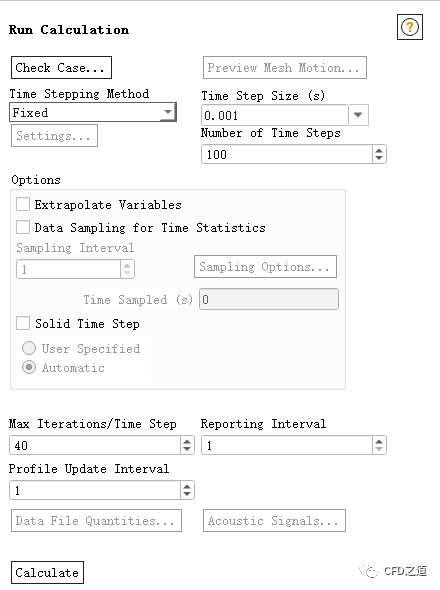

  • 设置时间步长0.001 s,时间步数100,总计算时间为0.1 s

3

计算结果

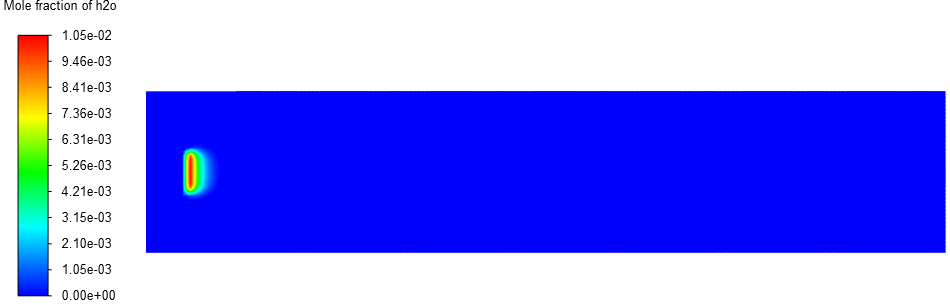

  • 0~0.1s内水蒸气摩尔分数分布

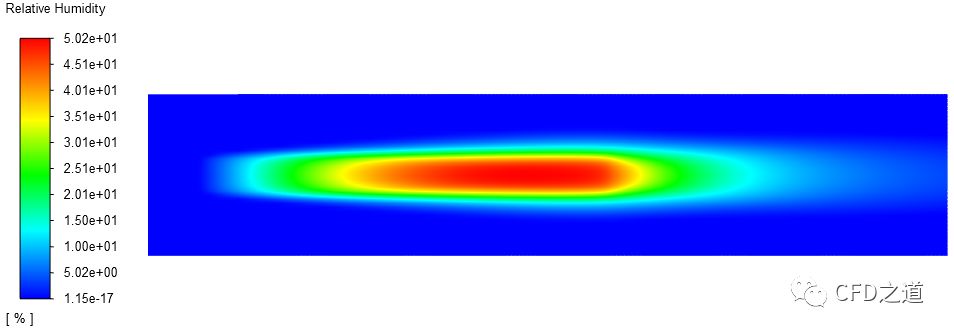

  • 0.1s时刻相对湿度

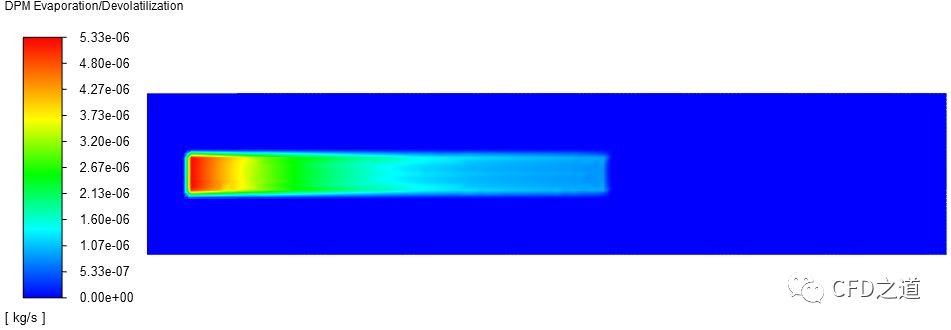

  • 0.1s时刻粒子蒸发率


点击下方的阅读原文可查看本案例配套操作视频。

文件链接:

https://pan.baidu.com/s/1ZC3-V8GH1zBVwl17H8zhfg

提取码: s2w6
