Fluent|PBM气泡

内容纲要

本案例利用PBM模型及欧拉多相流模型计算鼓泡反应器中气泡的破碎与聚并行为。

案例内容包括:

  • 使用欧拉多相流建立两相、非稳态气水鼓泡塔模型

  • 激活并使用PBM模型考虑了六种不同的气泡尺寸

注:本案例取自官方案例集。

1 问题描述

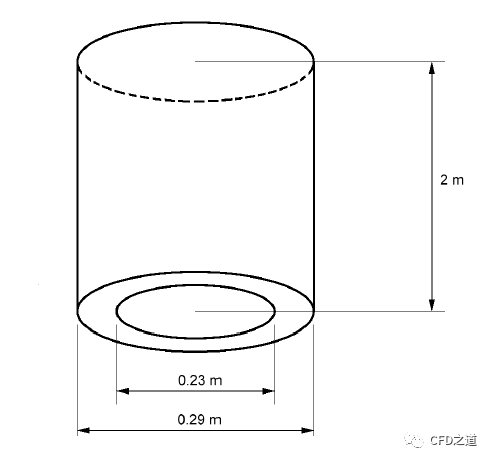

计算模型如图所示,直径为0.29 m,高度为2m的鼓泡塔,空气通过底部直径为0.23 m的入口以恒定速度0.02 m/s注入塔内。气泡初始直径为3毫米。

2 Fluent设置

  • 2D、Double Precision模式启动Fluent

  • 读入计算网格bubcol.msh.gz

2.1 General设置

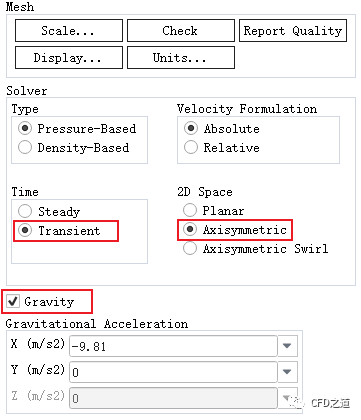

  • 激活选项Transient采用瞬态计算

  • 激活选项Axisymmetric

  • 激活Gravity,设置重力加速度为X轴-9.81 m/s2

注:这里采用的是轴对称模型,重力方向为X轴

2.2 Models设置

  • 激活Eulerian多相流模型

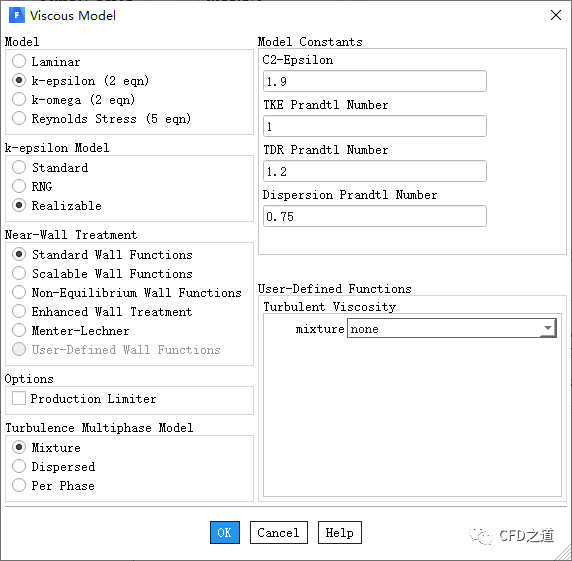

  • 激活Realizable k-epsilon湍流模型

2.3 Materials设置

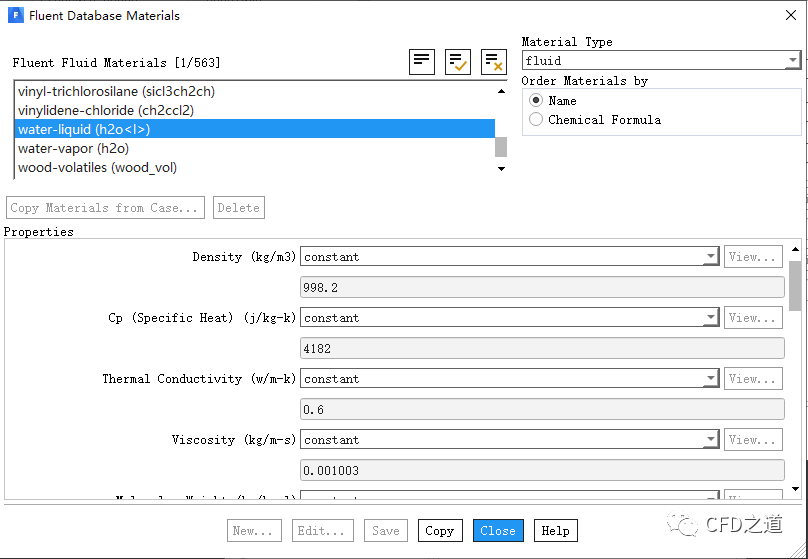

  • 添加材料water-liquid

2.4 设置相

  • 设置水为主相

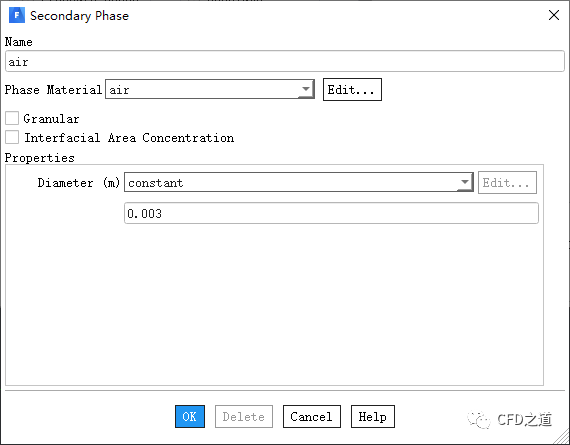

  • 设置空气为次相,指定气泡直径为0.003 m

2.5 操作条件设置

  • 如下图所示设置操作条件

2.6 激活PBM模型

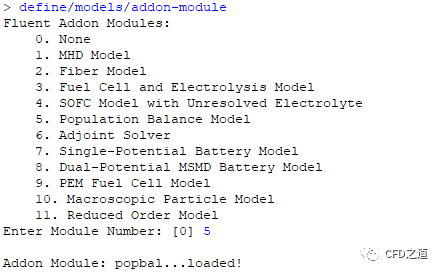

  • 利用TUI命令define/models/addon-module激活PBM模型

  • 如下图所示设置PBM模型

  • 点击按钮Print Bins可查看颗粒粒径分组,如下图所示

2.7 边界条件设置

1、vinlet边界设置

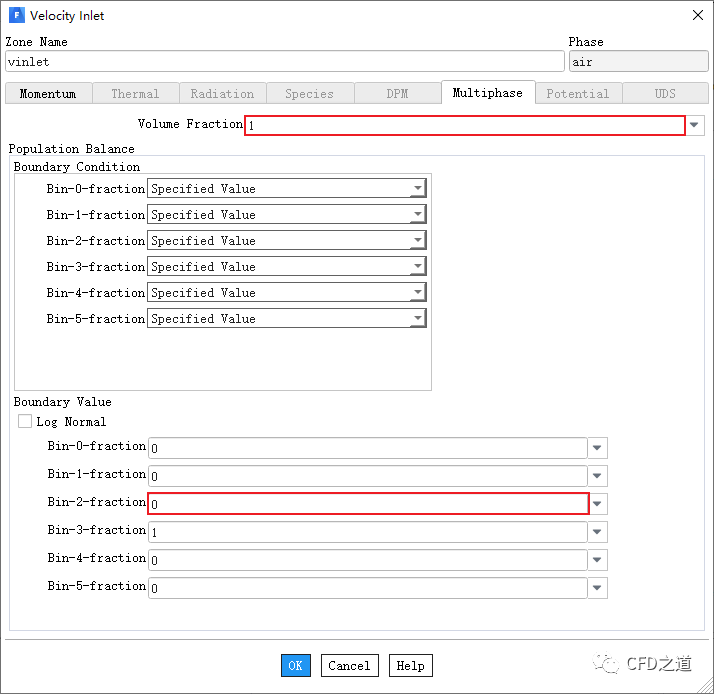

  • 设置入口混合相参数,如下图所示

  • 设置入口空气相速度为0.02 m/s

  • 设置入口空气相体积分数为1,指定Bin-3-fraction1

2、outlet设置

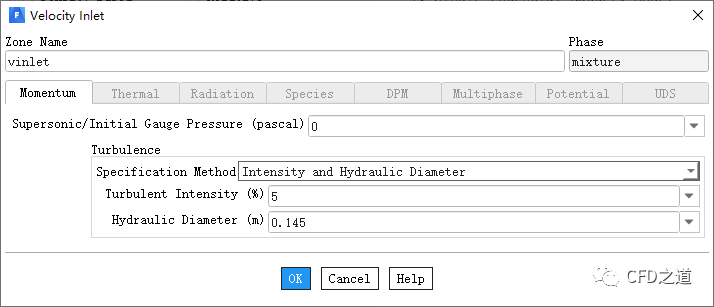

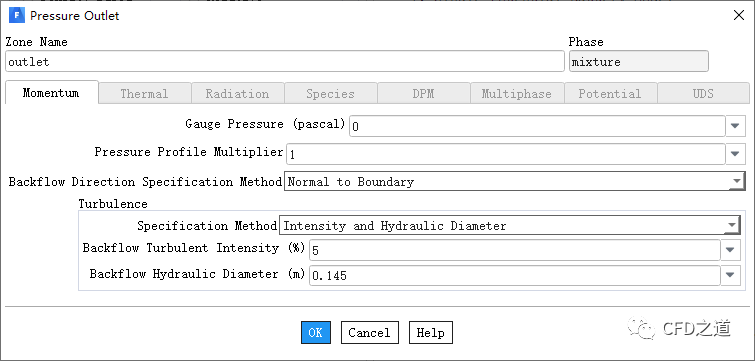

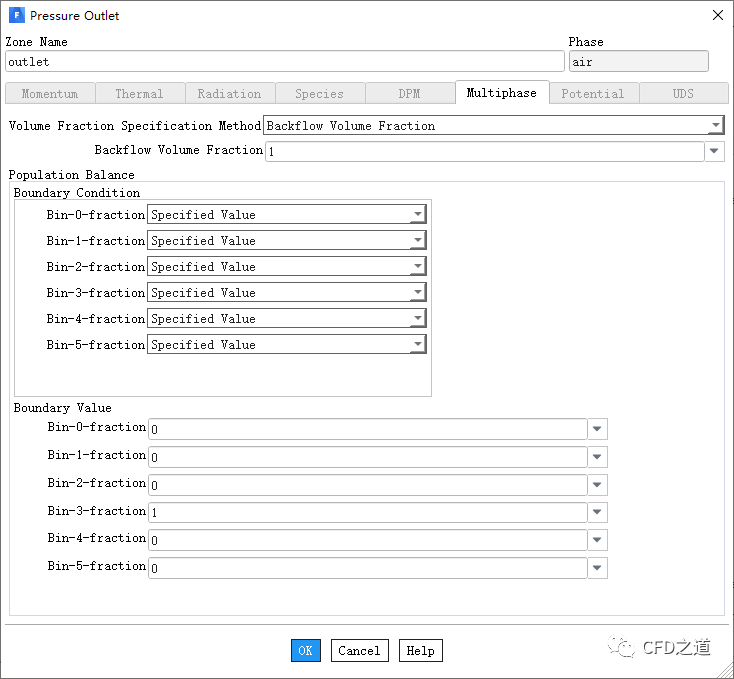

  • 设置出口混合箱参数,如下图所示

  • 设置出口空气相Bin-3-fraction1

2.8 初始化

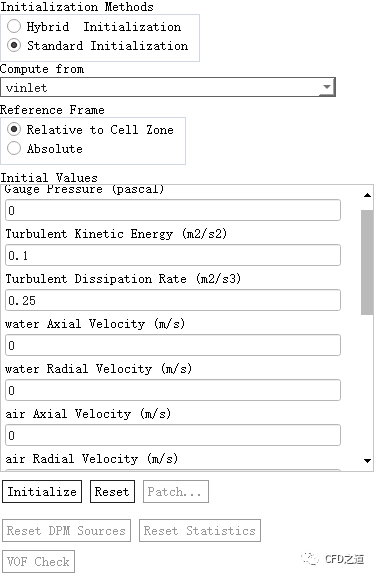

  • 采用入口vinlet进行初始化计算,如下图所示

2.9 标记区域

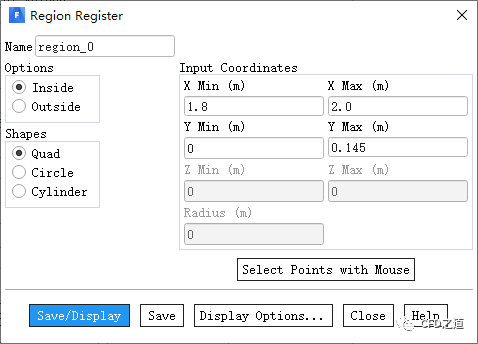

  • 新建Region,区域参数如下图所示

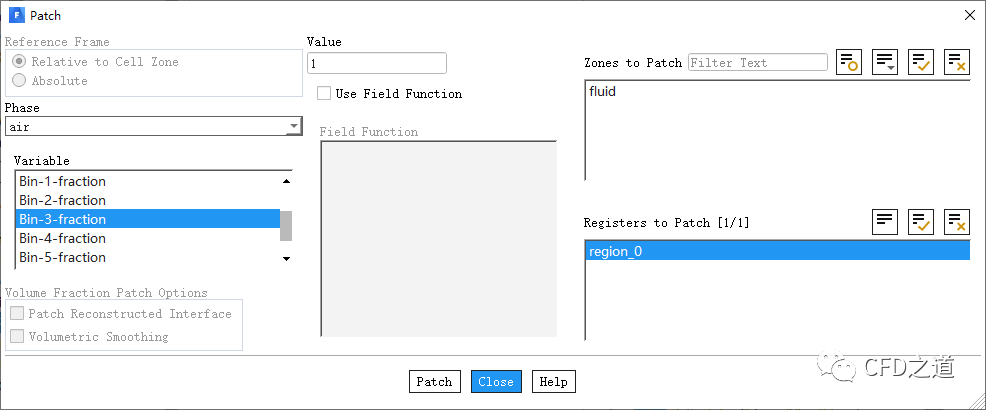

  • patch该标记区域Bin-3-fraction1

注:这里的Patch不是必须的。

2.10 定义监测

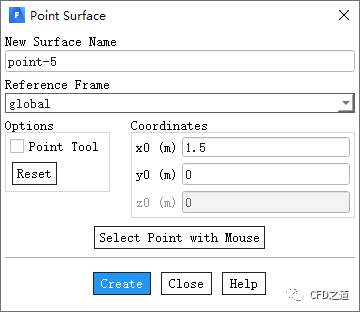

  • 如下图所示定义Point

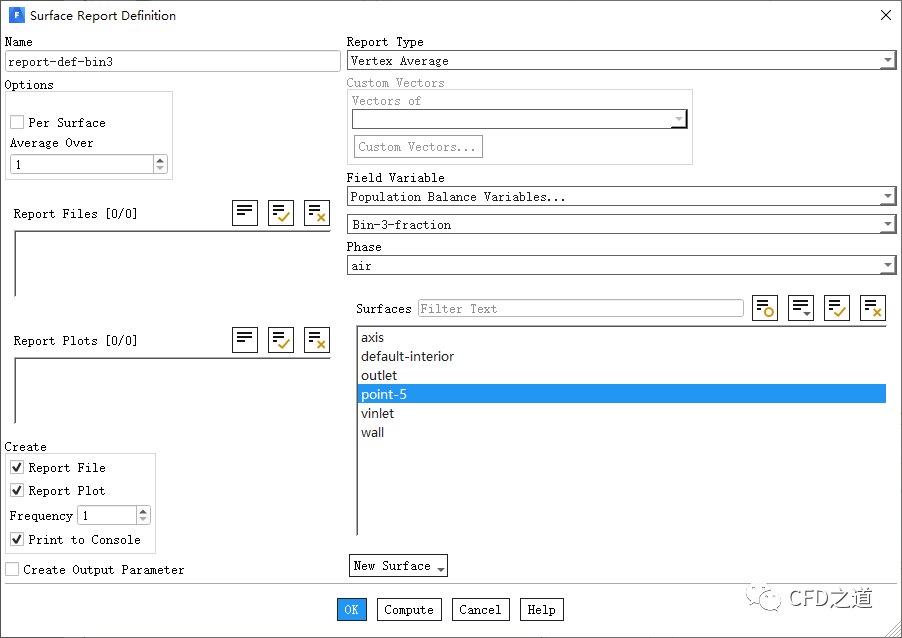

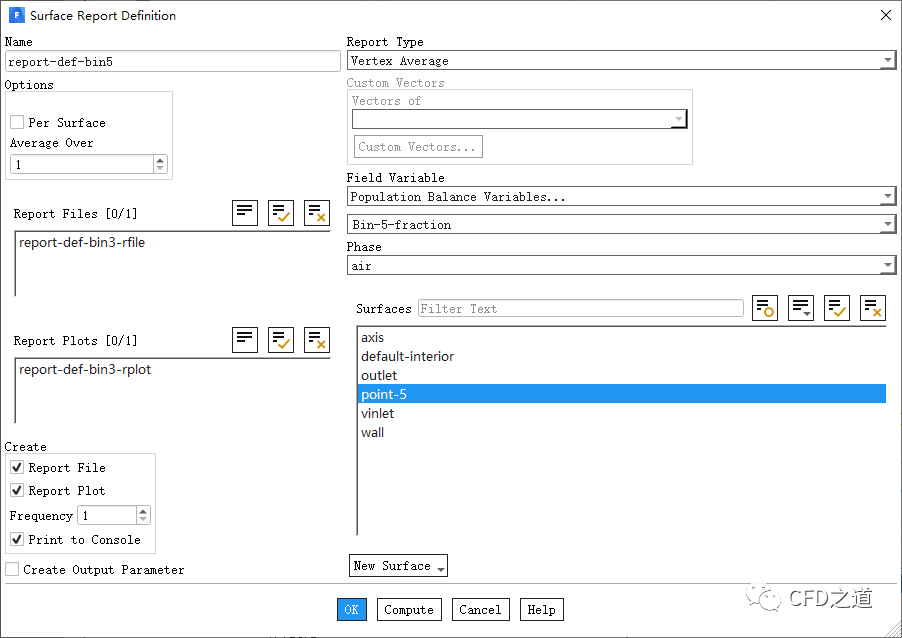

  • 监测点上变量Bin-3-fracrtion变化

  • 监测点上变量Bin-5-fracrtion变化

2.11 迭代计算

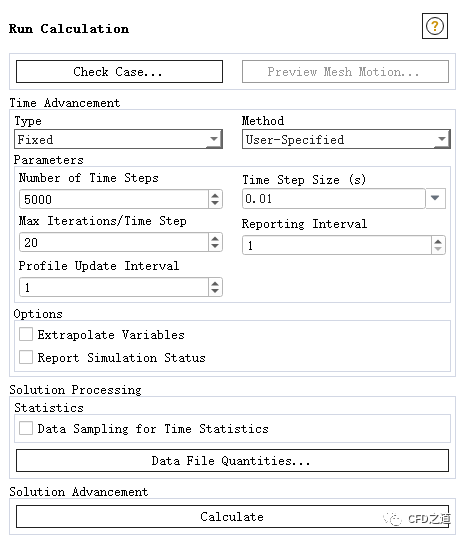

  • 如下图所示设置迭代参数进行计算

3 计算结果

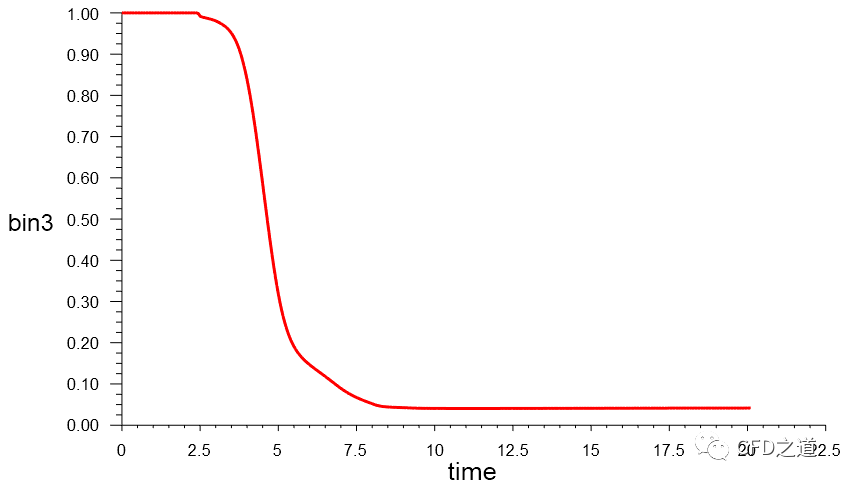

  • 监测的bin3随时间变化曲线

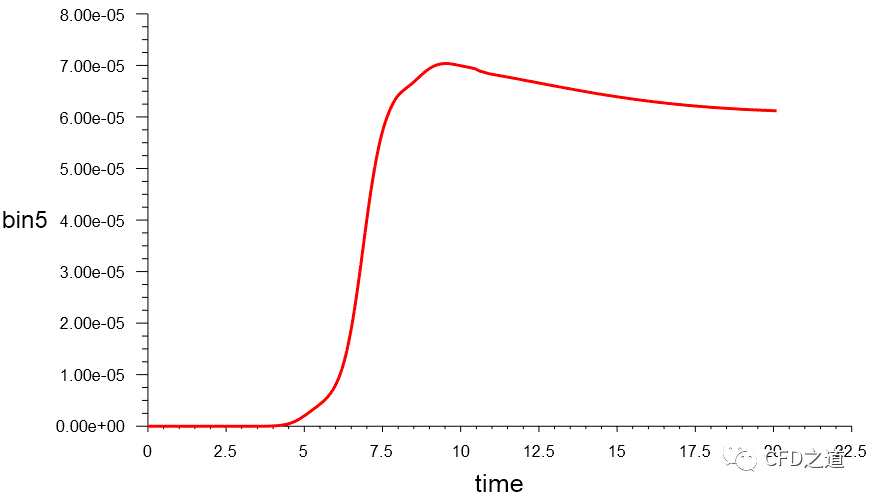

  • 监测得到的bin5随时间变化曲线

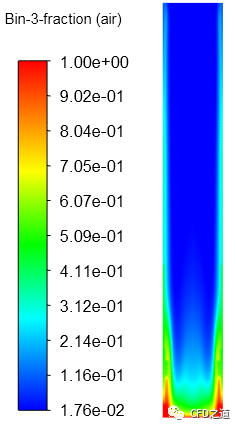

  • 20s时刻bin3体积分数分布

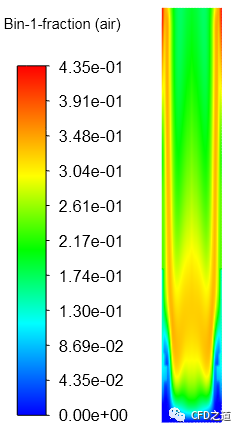

  • 20s时刻bin1体积分数分布

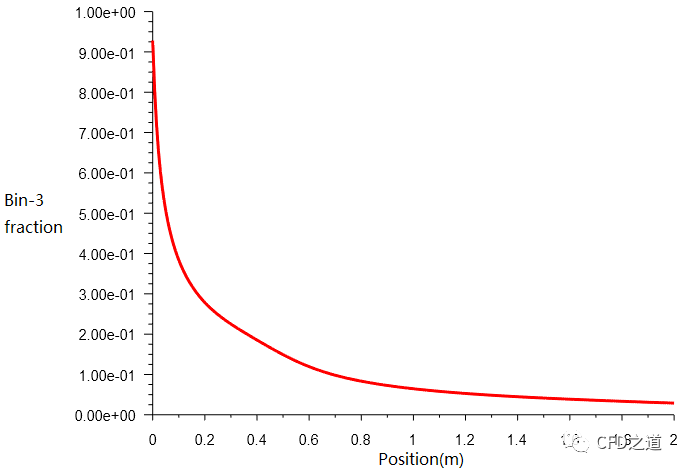

  • bin3体积分数沿轴向分布,如下图所示


相关文件:

链接:https://pan.baidu.com/s/15CWeW9kll5BdkxCKlDSisA
提取码:7wzx

视频操作:
