本案例演示动网格中的Layering方法的使用流程。

1 案例1：基于高度的2D铺层

注：本案例仅演示动网格设置过程，不涉及计算求解。

• 以2D、Double Precision模式启动Fluent

• 利用File → Read → Mesh…读取计算网格文件box-layering.msh

• 利用File → Read → Profile…读取prifile文件bottom-motion.prof

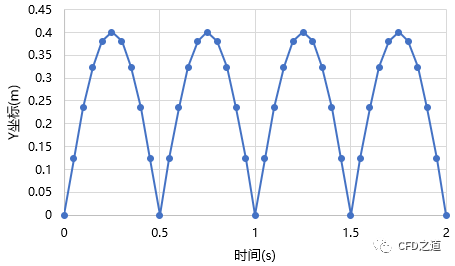

profile定义了Y坐标随时间变化规律，如图所示。

初始计算网格如下图所示。

1.1 General设置

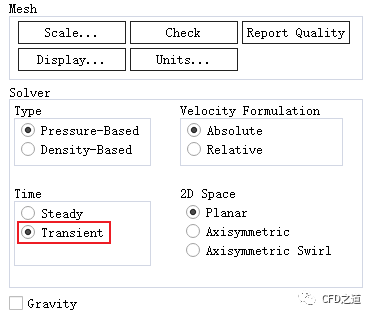

• 激活Transient选项启用瞬态计算

1.2 Dynamic Mesh设置

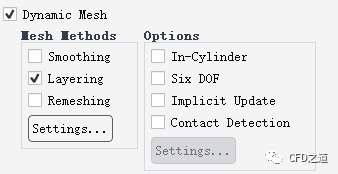

• 激活动网格方法，采用Layering方法

注：本案例仅需要Layering方法

• 设置Layering参数，如下图所示

注：这两个参数用于控制网格的分裂与合并，取值范围均为0~1。

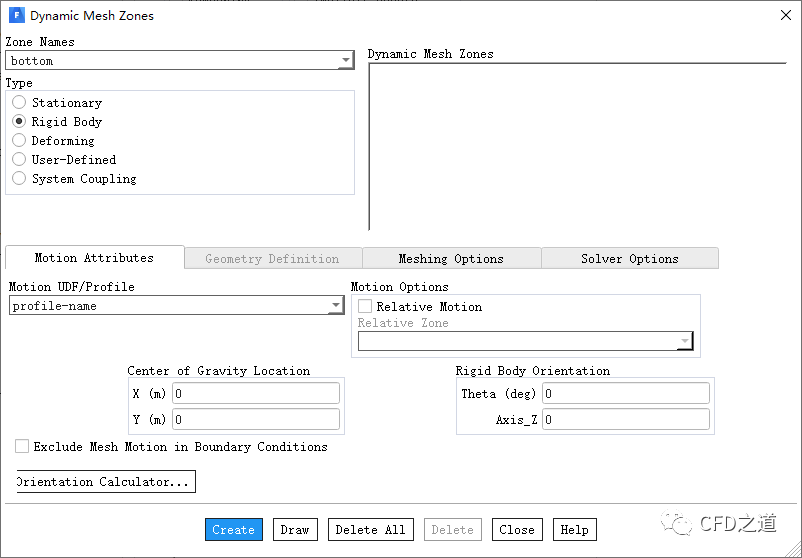

• 指定边界Bottom为Rigid Body，指定Motion UDF/Profile为profile-name

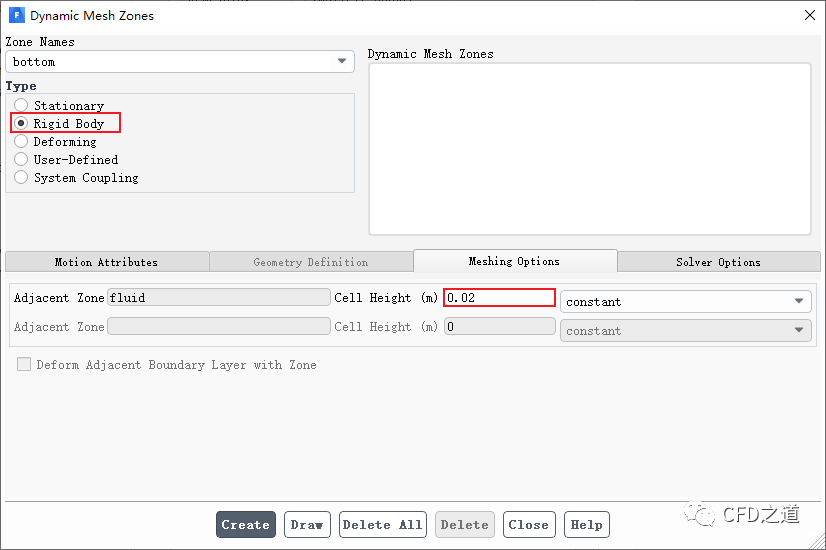

• 如下图所示指定Cell Height为0.02 m

注：这个高度用于控制网格的分裂或合并。

1.3 网格预览

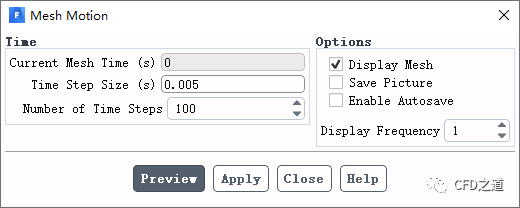

• 如下图所示参数设置网格预览

注：网格预览之前强烈建议保存cas文件。

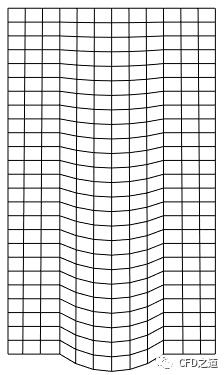

• 网格运动如下图所示

2 案例2：基于比率的2D铺层

• 读取网格ratio-quad.msh

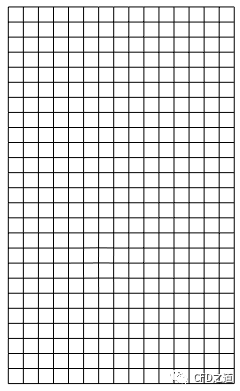

计算网格如图所示。

注：对于运动面为曲面的模型，常采用基于比率的layering方法

2.1 General设置

• 激活Transient选项启用瞬态计算

2.2 Dynamic Mesh设置

• 激活动网格模型，采用Layering方法

• 设置Layering参数

• 指定边界bottom的运动形式

• 指定网格参数

2.3 网格预览

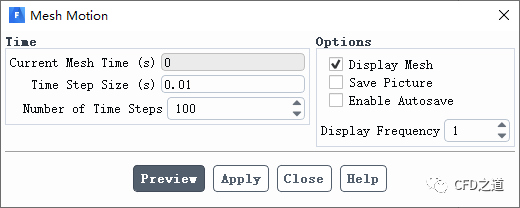

• 预览网格运动

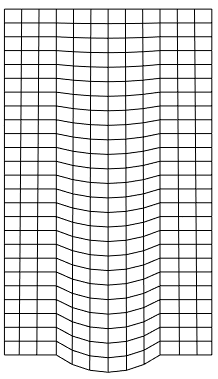

• 网格如下图所示

3 案例3：3D铺层

• 以3D、Double Precision模式启动Fluent

• 利用File → Read → Mesh…读取计算网格文件elipsoid.msh

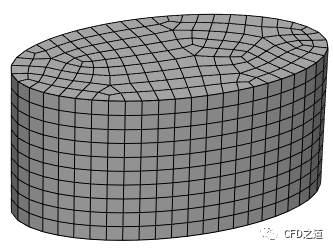

计算网格如图所示。

3.1 General设置

• 激活Transient选项启用瞬态计算

3.2 编译UDF

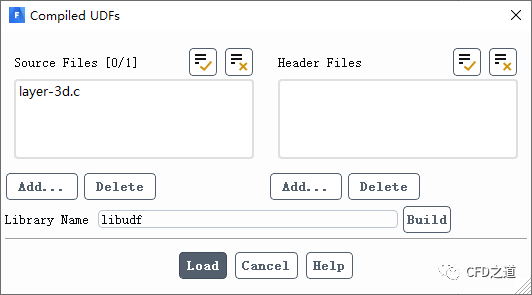

• 编译UDF源代码

本案例UDF较为简单。

#include "udf.h"
 #include "dynamesh_tools.h"

 DEFINE_CG_MOTION(piston, dt, vel, omega, time, dtime)
 {
   NV_S (vel, =, 0.0);
   NV_S (omega, =, 0.0);
   vel[2]=0.25*2*3.14159*sin(2*3.14159*time);
 }

3.3 动网格设置

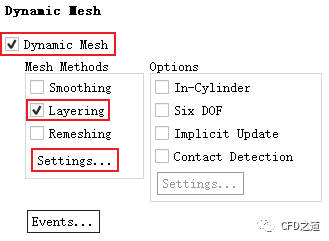

• 激活动网格方法

• 设置动网格参数

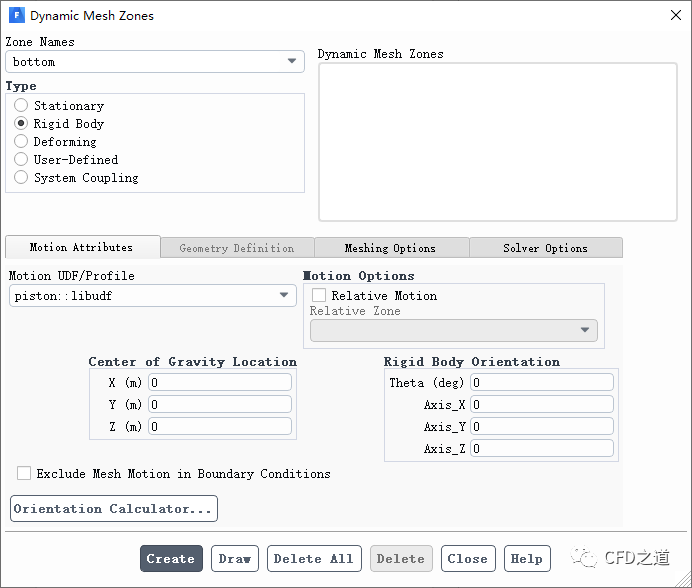

• 指定运动区域

• 指定网格参数

3.4 网格预览

• 采用下图所示的网格预览参数

• 预览结果如下图所示

相关文件在此：

https://pan.baidu.com/s/1qF6maAAnx2YHcIDg1yp8wQ

提取码：k3qq
