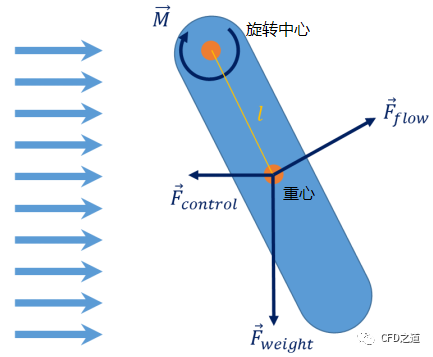

1 问题描述

• 利用DM或SCDM创建几何模型
• 进入Static Structural模式
• 选择Home → Tools按钮Selection Information，选中图形窗框中的几何模型

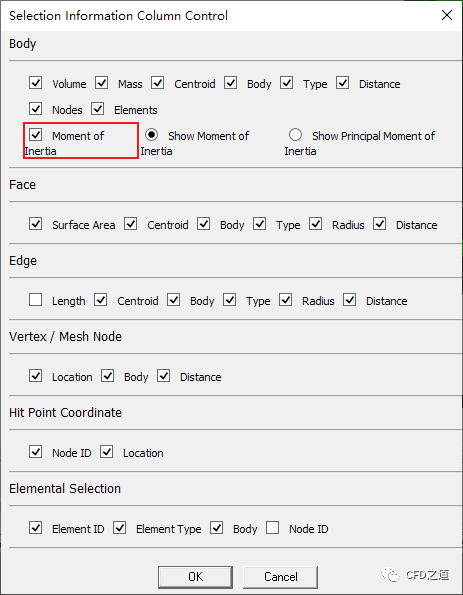

• 点击Selection Information面板Selection Information Column Control按钮

• 弹出对话框中选中选项Moment of Inertia，点击OK按钮

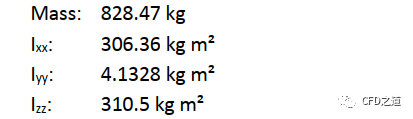

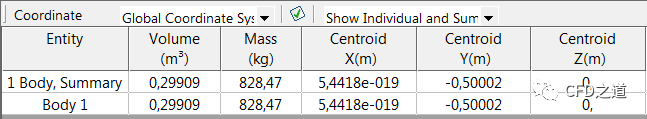

• 质量信息如下图所示

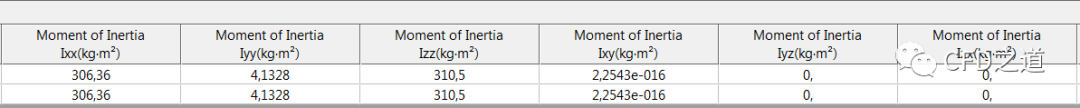

• 转动惯量信息如下图所示

#include "udf.h"
DEFINE_SDOF_PROPERTIES(flap, prop, dt, time, dtime)
{
    prop[SDOF_MASS] = 828.47;
    prop[SDOF_IZZ] = 310.5;
     prop[SDOF_IXX] = 306.36;
     prop[SDOF_IYY] = 4.1328;
     prop[SDOF_IXY] = 0.0;
    prop[SDOF_IYZ] = 0.0;
     prop[SDOF_IXZ] = 0.0;
    prop[SDOF_ZERO_TRANS_X] = TRUE;
    prop[SDOF_ZERO_TRANS_Y] = TRUE;
    prop[SDOF_ZERO_TRANS_Z] = TRUE;
    prop[SDOF_ZERO_ROT_X] = TRUE;
    prop[SDOF_ZERO_ROT_Y] = TRUE;
    prop[SDOF_ZERO_ROT_Z] = FALSE;
    prop[SDOF_LOAD_M_Z] = -9.81 * 0.5 * sin(DT_THETA(dt)[2]) * 828.47;
}

注：最后一行给单摆施加了一个重力产生的力矩。

2 Fluent设置

• 以2D Double Precision启动Fluent
• 读取网格文件flap.msh

2.1 General设置

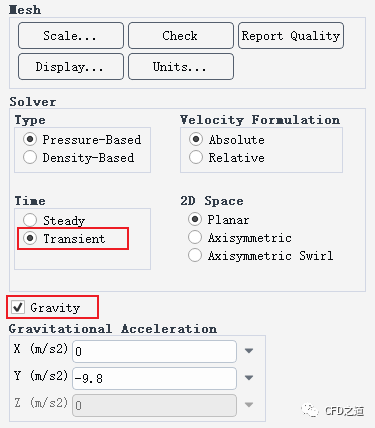

• 激活Transient选项采用瞬态计算
• 激活Gravity选项，设置重力加速度为Y方向-9.8 m/s2

2.2 Models设置

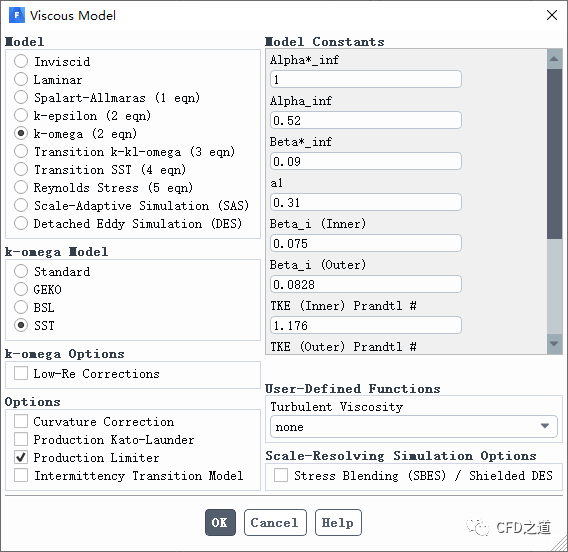

• 如图所示采用SST k-omega湍流模型

2.3 Materials设置

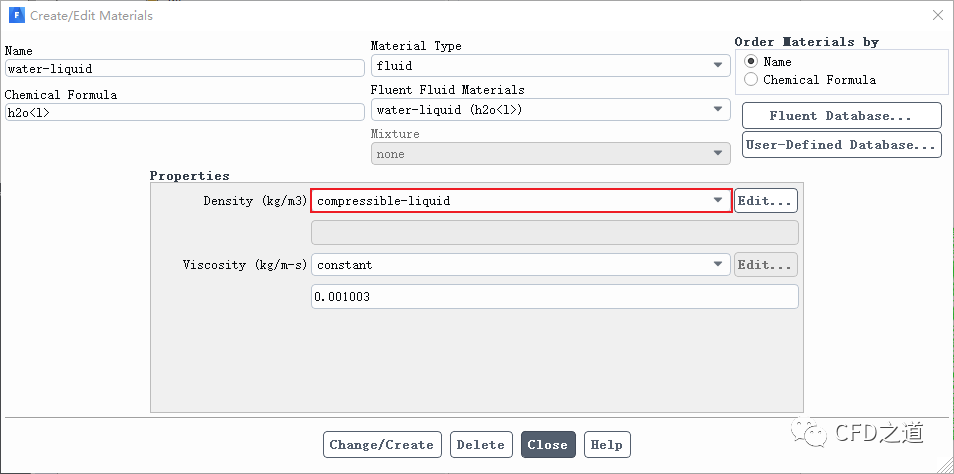

• 添加介质water-liquid，指定其密度为compressible-liquid

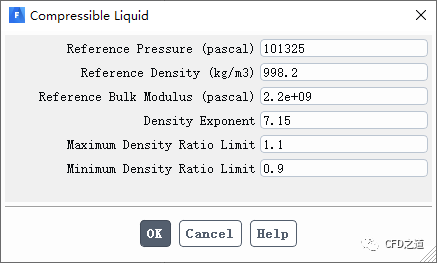

• 采用如图所示的默认参数

注：采用compressible-liquid的目的是为了计算稳定。

2.4 设置计算区域

• 指定计算区域fluid的材料介质为water_liquid

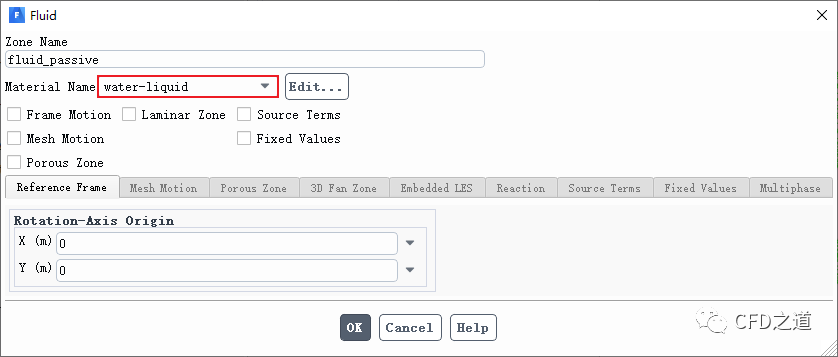

• 指定计算区域fluid-passive的材料介质为water_liquid

2.5 边界条件设置

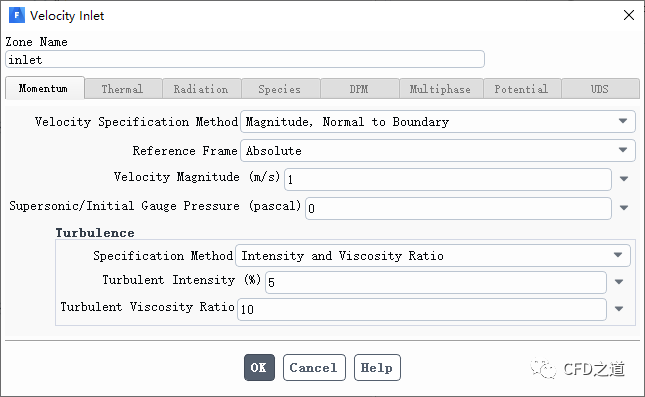

• 指定入口边界inlet的速度为1 m/s

• 其他边界采用默认设置

2.6 编译UDF

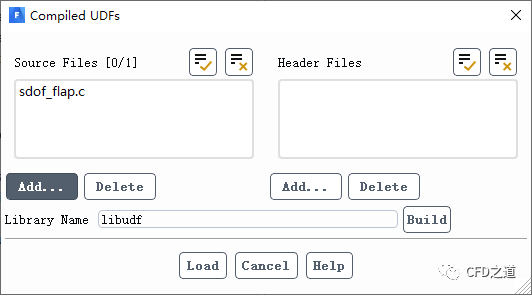

• 如下图所示编译udf源文件sdof_flap.c

2.7 设置动网格

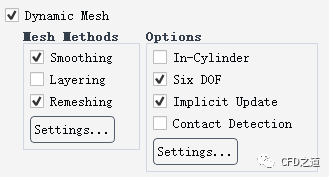

• 激活Dynamic Mesh，选择参数Smoothing及Remeshing
• 激活选项Six DOF及Implicit Update

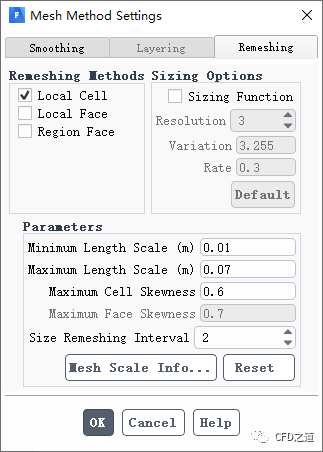

• 如下图所示设置Remeshing参数

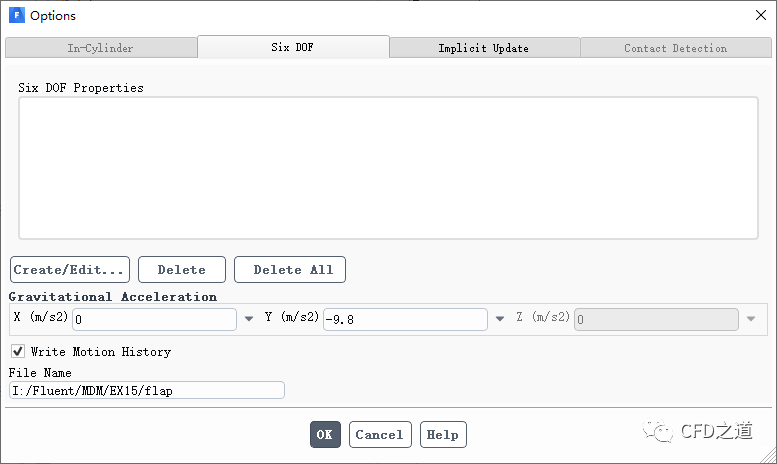

• 设置Six DOF参数，激活选项Write Motion History

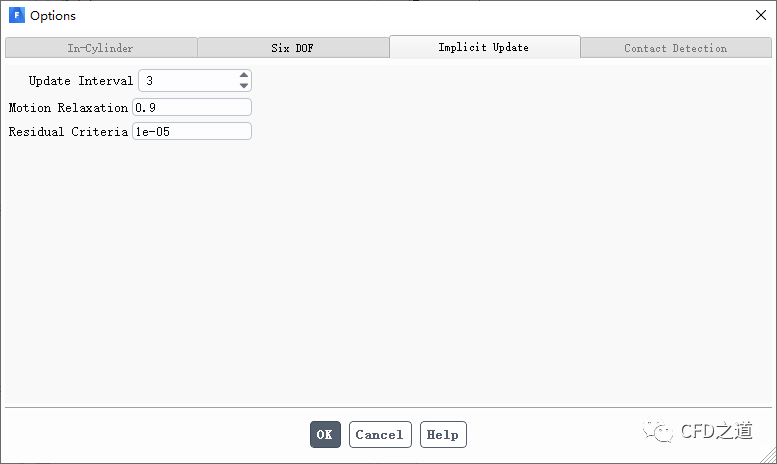

• 进入Implicit Update选项，如下图所示设置参数

• 指定边界walls_flap动网格参数

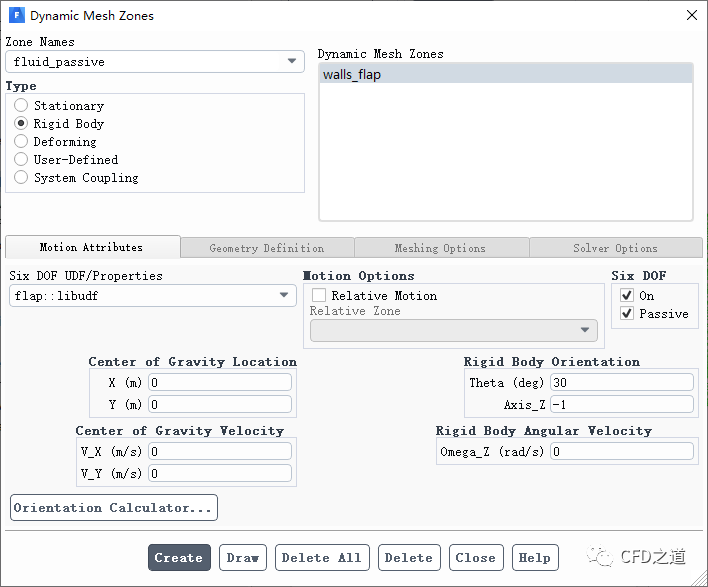

• 指定边界fluid_passive动网格参数

2.8 初始化计算

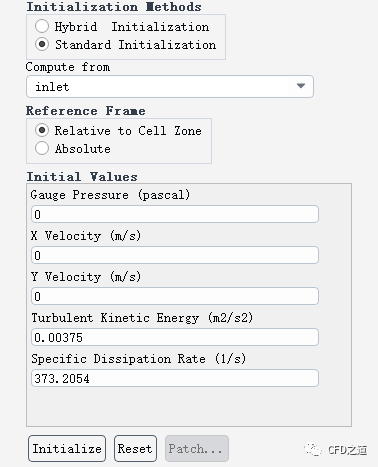

• 采用如下图所示参数进行初始化计算

2.9 定义监测

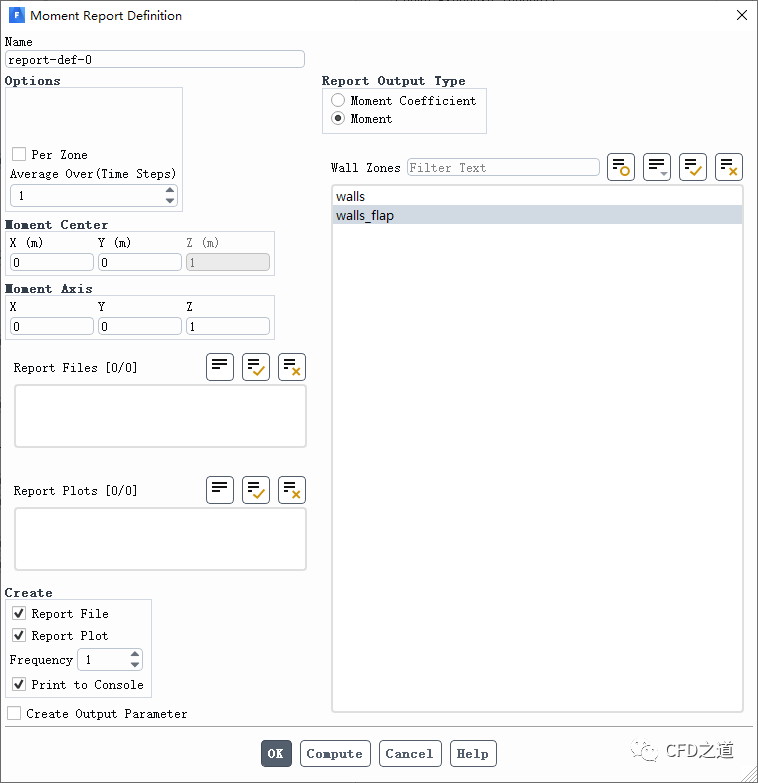

• 监测力矩

2.10 自动保存

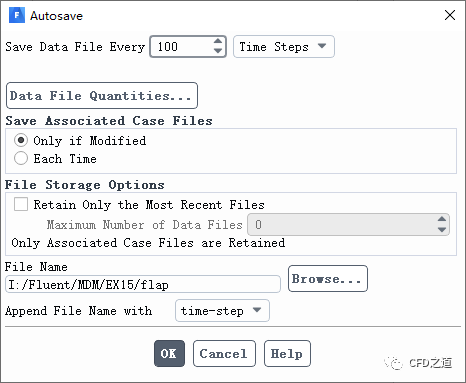

• 设置自动保存

2.11 计算迭代

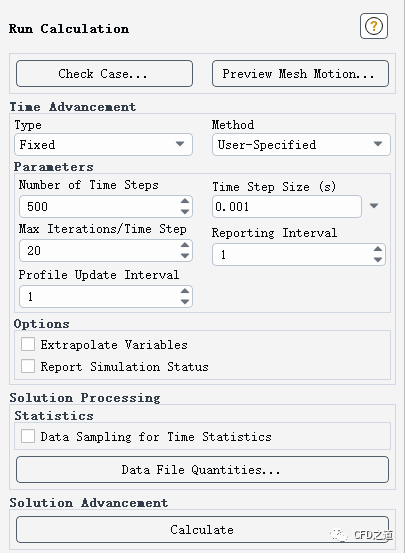

• 设置时间步长及时间步数，进行迭代计算

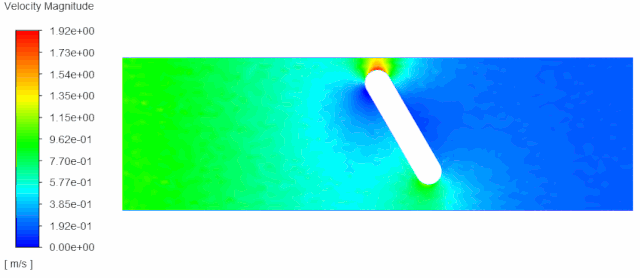

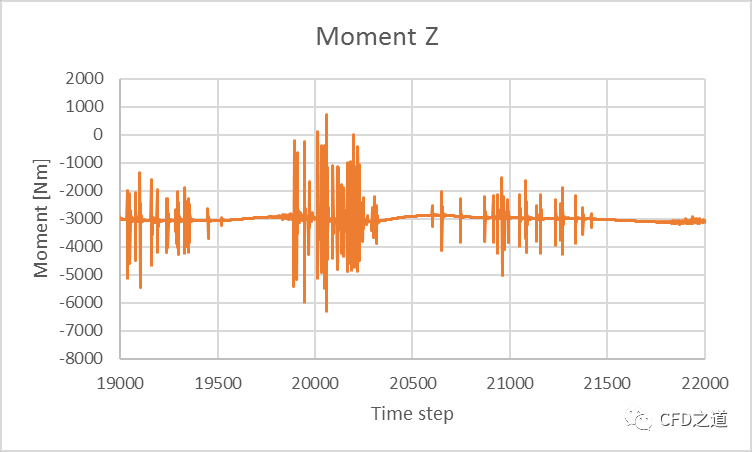

3 计算结果

链接：https://pan.baidu.com/s/19AaVqFUsxkV5mXK4qi7H6A
提取码：1r6t

本篇文章来源于微信公众号: CFD之道
