本案例演示2.5D网格重构设置方法。

1 启动Fluent

• 以3D、Double Precision模式启动Fluent
• 利用File → Read → Mesh…读取计算网格文件2.5D-pump.msh
• 利用File → Read → Profile…读取prifile文件2.5D-pump.prof

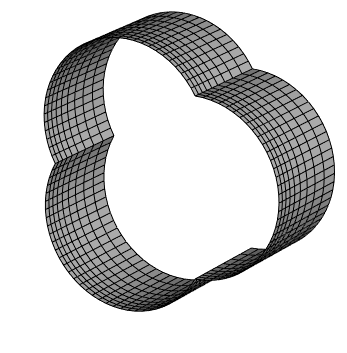

计算网格如下图所示。

注：2.5D重构对于网格有特殊要求，一般用于扫掠型网格中。

2 General设置

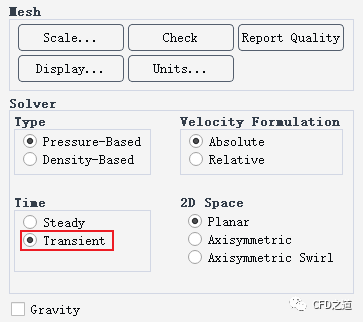

• 激活Transient选项，启用瞬态计算

3 动网格设置

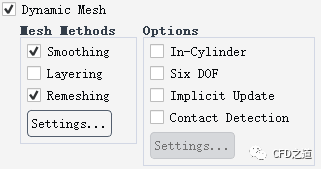

• 激活Dynamic Mesh选项
• 激活Smoothing与Remeshing方法

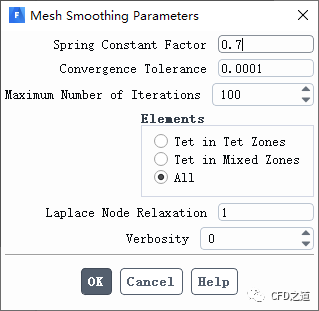

• 采用弹簧光顺，采用下图所示参数

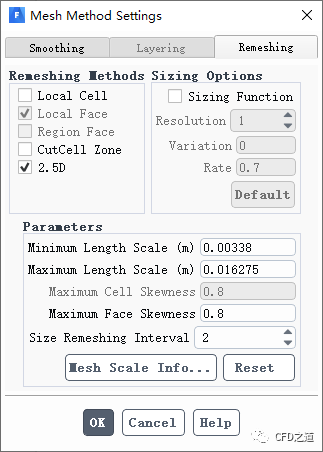

• 采用下图所示的Remshing参数，注意选定2.5D选项
• 网格参数如下图所示

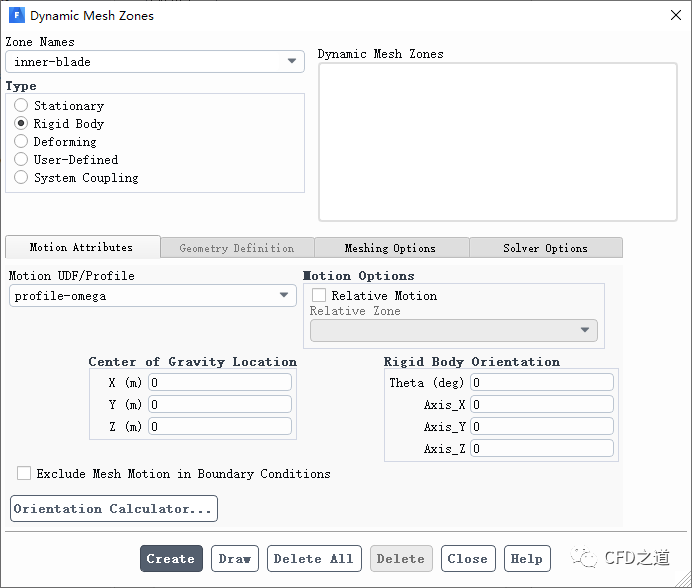

• 指定区域inner-blade的运动类型为Rigid Body，指定运动方式为profile-omega

注：此区域运动采用Profile指定。

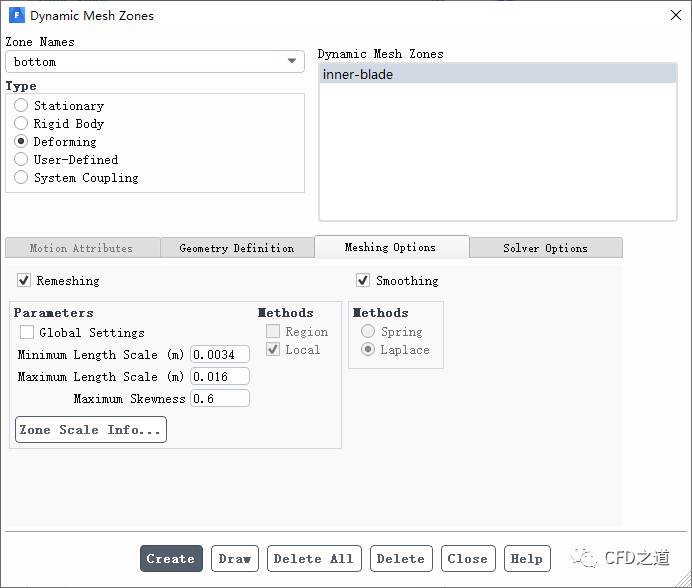

• 指定区域bottom类型为Deforming，并指定其变形方式，如下图所示

• 指定bottom的网格参数

注：2.5D网格重构只需要指定其中一个面为变形面，相对应的另一个面的网格，软件会自动利用sweep的方式生成。

4 网格预览

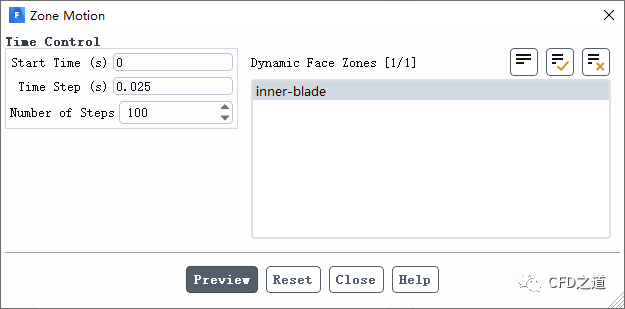

• 区域运动预览

运动如图所示。

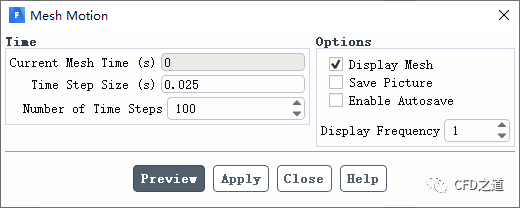

• 网格预览参数如下图所示

• 网格运动如下图所示

---

https://pan.baidu.com/s/1nFMkcfAM9sn4wBN-8SXThQ
提取码：474o

识别下方二维码可查看视频操作及讲解。
