本案例演示利用Fluent Meshing生成计算网格，并使用Fluent计算求解排气歧管内部流场的完整过程。

1 网格生成

1.1 启动Fluent Meshing

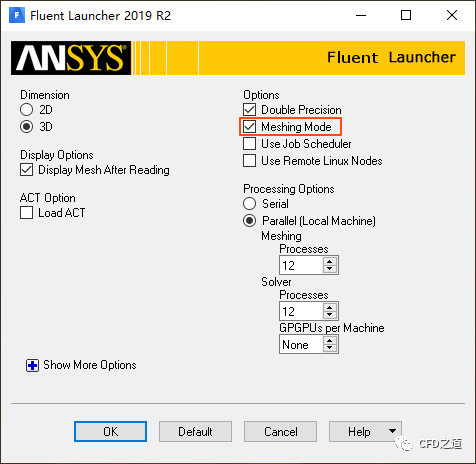

• 启动Fluent，激活选项Meshing Mode以启动Fluent Meshing

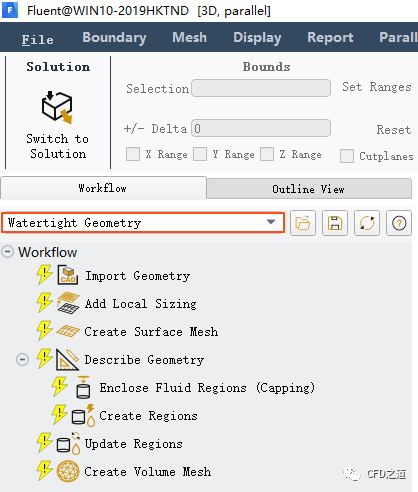

• 进入Workflow标签页，选择选项Watertight Geometry，如下图所示

注：单独启动Fluent才有该标签页。

1.2 导入几何

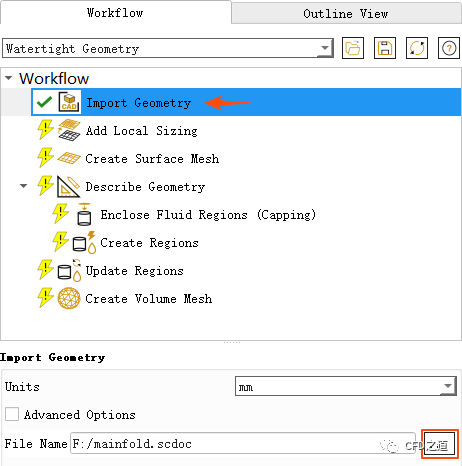

• 选择Import Geometry节点，如下图所示，点击文件浏览按钮选择几何文件mainfold.scdoc

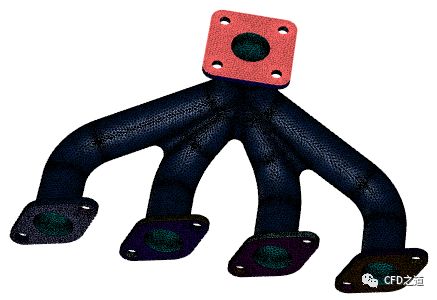

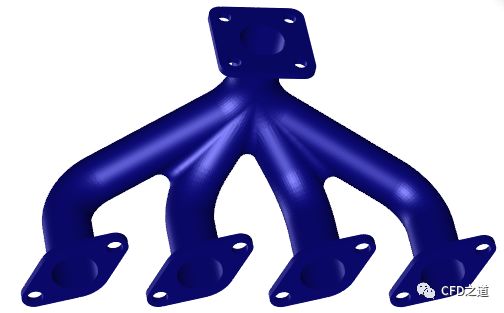

几何模型如下图所示。

1.3 创建面网格

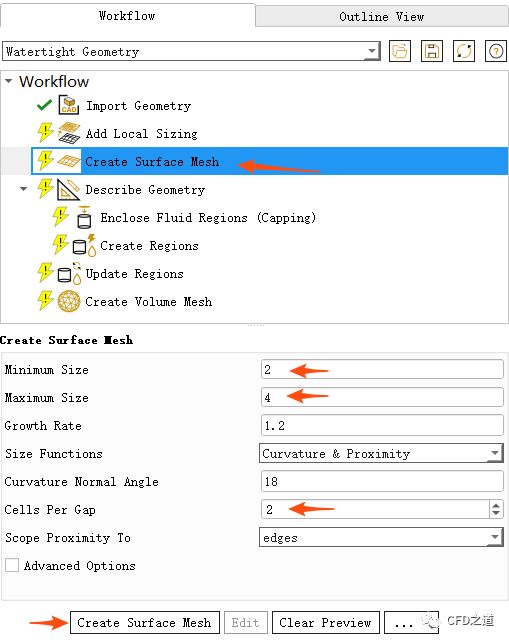

• 如下图所示，选择按钮Create Surface Mesh，属性窗口中设置Minimum Size为2 ，设置Maximum Size为4

• 设置Cells Per Gap为2

• 点击按钮Create Surface Mesh创建面网格

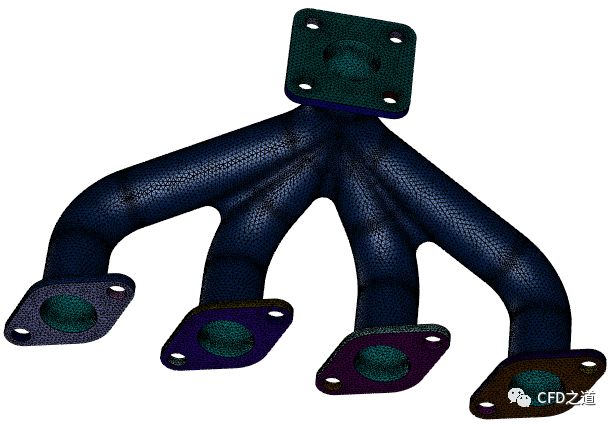

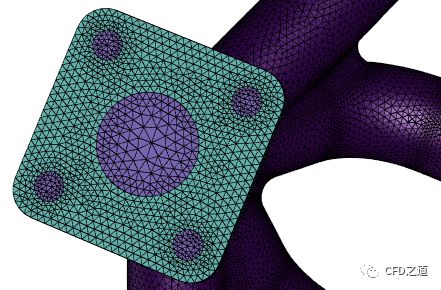

生成的面网格如下图所示。

1.4 描述几何

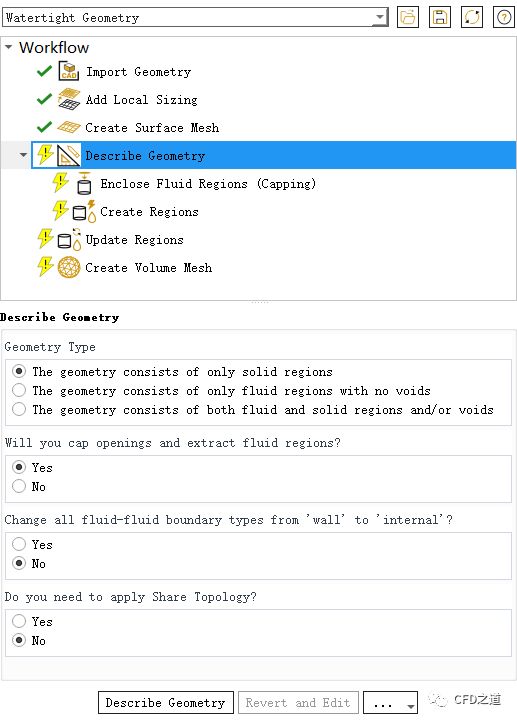

• 选择模型树节点Describe Geometry，如下图所示，保持默认设置即可

1.5 创建进出口边界

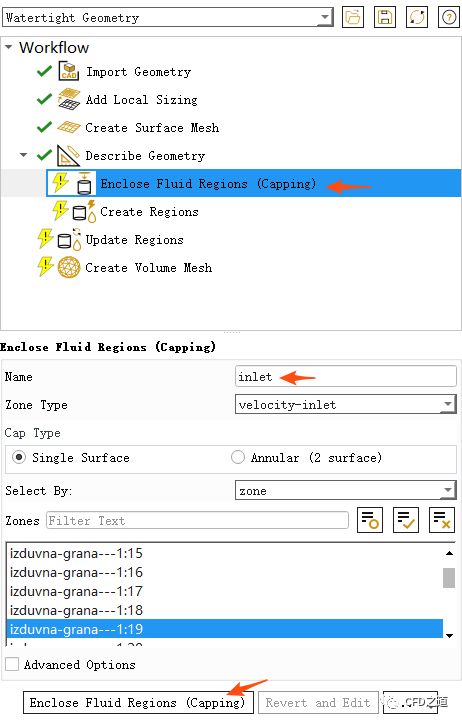

• 选中模型树节点Enclose Fluid Regions（Capping），如下图所示，设置Name为inlet，并设置Zone Type为velocity-inlet

• 如下图所示，在图形窗口中利用鼠标右键选择入口面，点击按钮Enclose Fluid Regions（Capping）创建入口封闭面

封闭后的边界如下图所示。

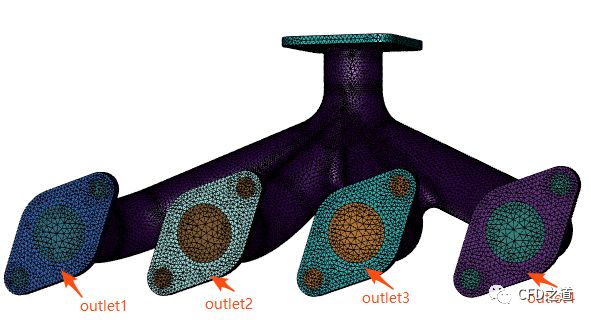

相同方式创建4个出口outlet1、outlet2、outlet3、outlet4。

1.6 创建区域

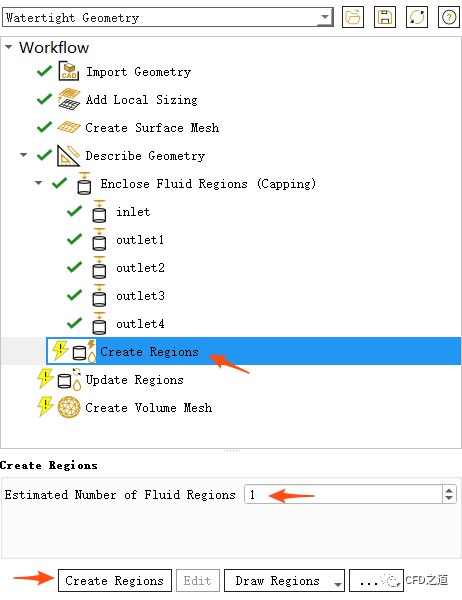

• 选择模型树节点Create Regions，属性窗口采用默认设置，点击按钮Create Regions创建计算区域

1.7 更新计算区域

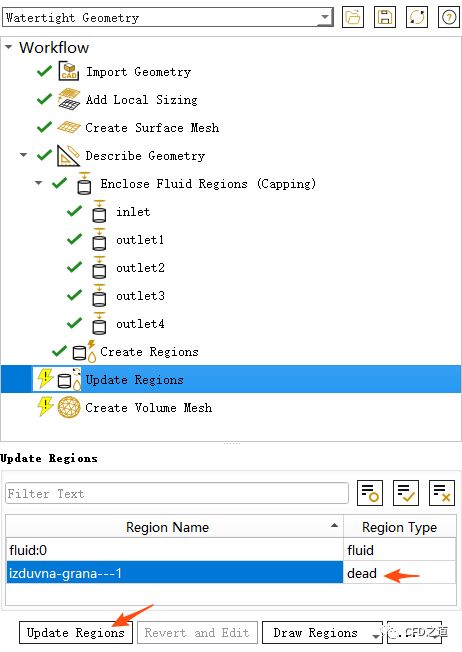

• 点击模型树节点Update Regions，属性窗口中设置固体区域为dead，如下图所示

注：dead区域在生成体网格过程中会被删除掉

1.8 创建体网格

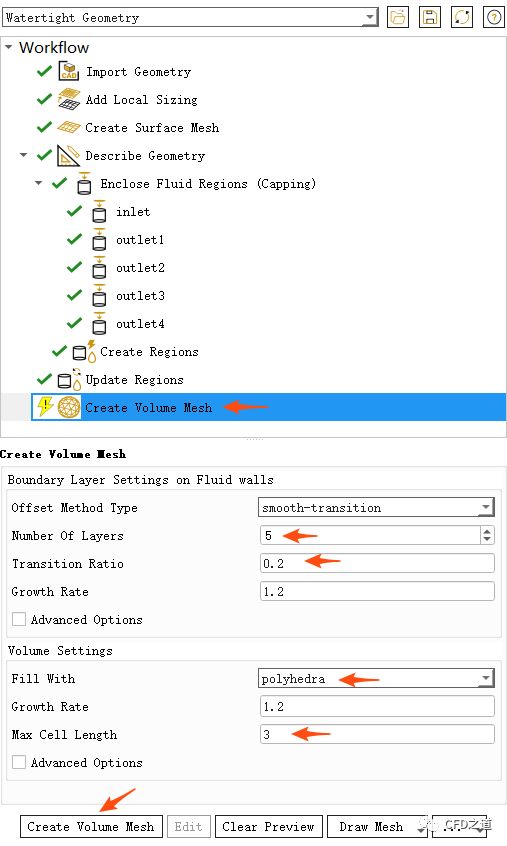

• 点击模型树节点Create Volume Mesh，如下图所示设置网格参数，点击按钮Create Volume Mesh创建体网格

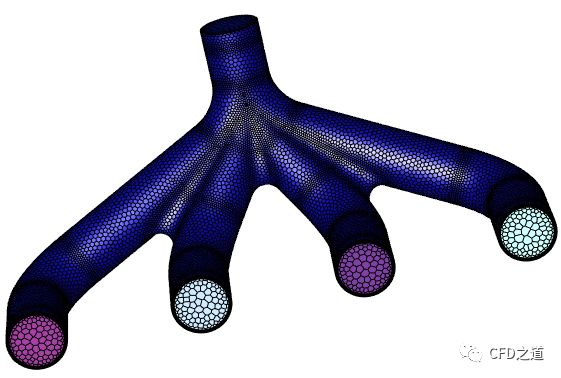

生成的网格如下图所示。

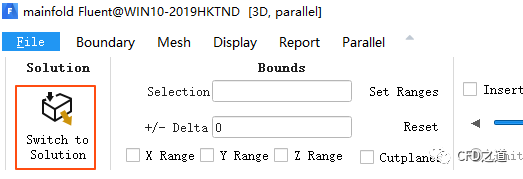

• 点击按钮Switch to Solution切换至求解模式

2 Fluent设置

2.1 Models设置

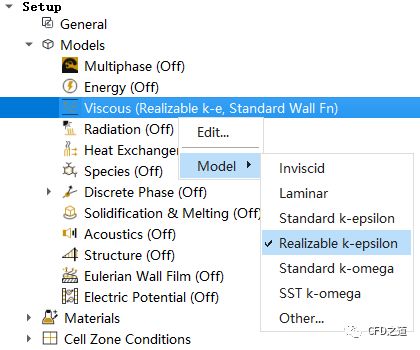

• 激活Realizable k-epsilon湍流模型

2.2 Boundary Conditions设置

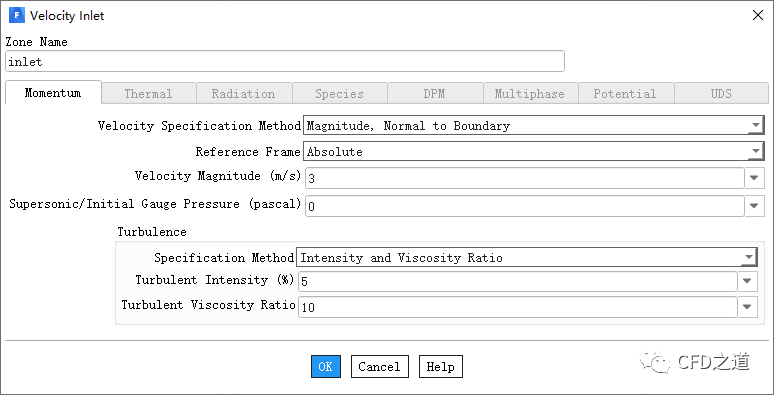

• 设置入口速度3 m/s

其他边界采用默认设置。

2.3 初始化计算

• 进行初始化计算

2.4 迭代计算

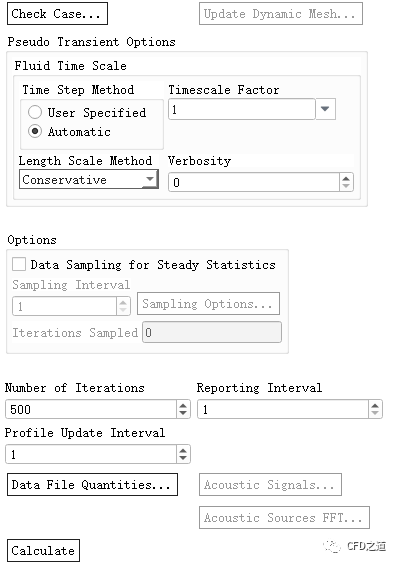

• 设置迭代步数500，开始计算

2.5 计算结果

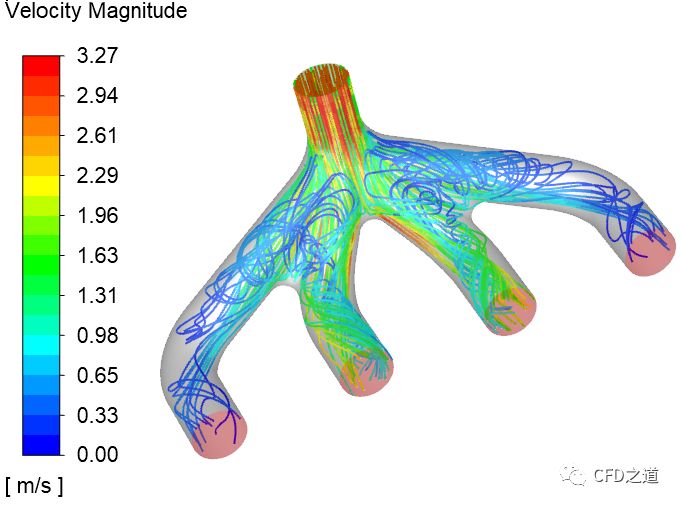

• 流线分布如下图所示

相关文件：链接: https://pan.baidu.com/s/1L7nXbhCbLKgCghJj28cKzw 提取码: 8f9u

配套操作视频可点击下方阅读原文链接查看。
