本教程演示了在Fluent中如何用共轭传热来模拟经过加热线圈的流动。

• 使用共轭传热执行计算
• 定义固体区域中的能量源
• 在区域边界上完成能量平衡
• 包括考虑能量源的存在
• 检查温度和流场，以了解系统中流动与温度的关系

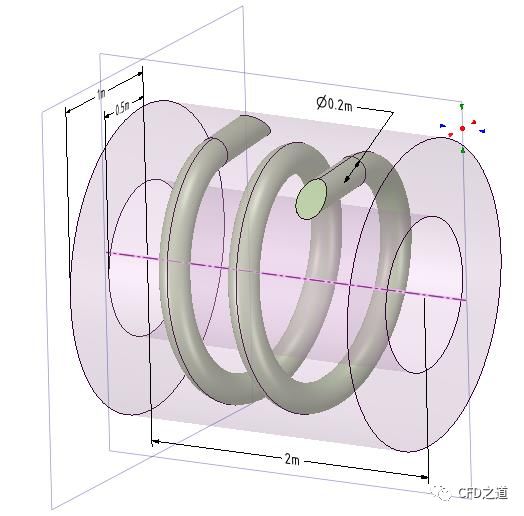

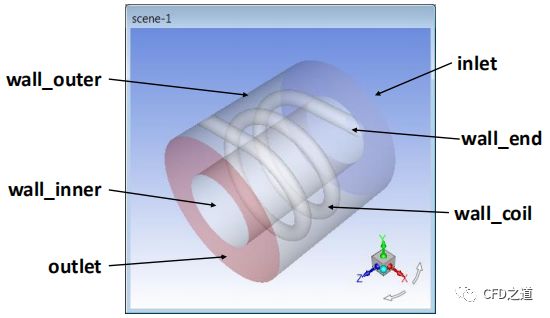

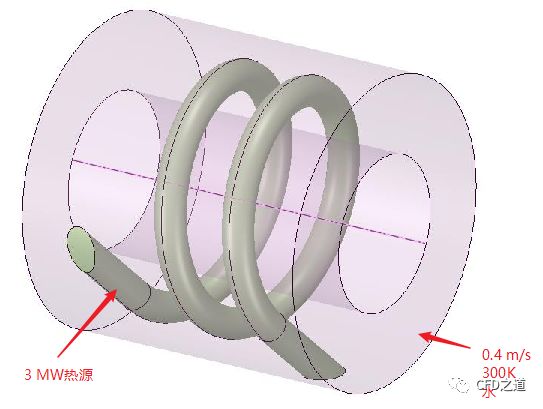

1 问题描述

2 Fluent设置

• 以 3D、double-precision 模式启动Fluent
• 读取计算网格coil-18.msh.gz.msh

2.1 Models设置

• 激活能量方程

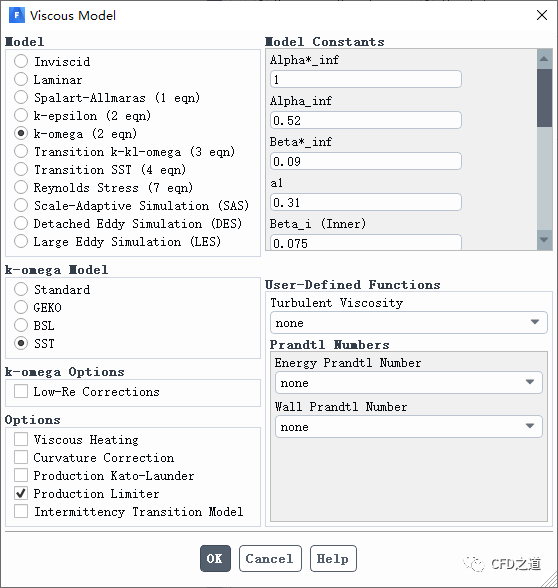

• 激活SST k-omega模型

2.2 Materials

2.3 计算区域设置

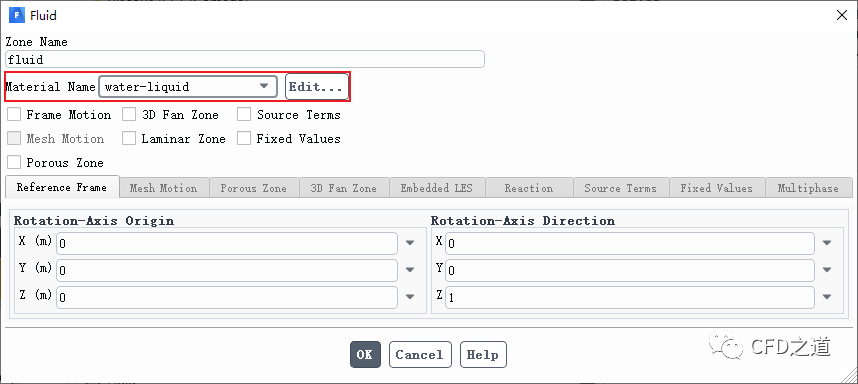

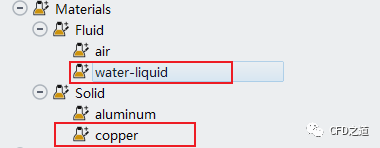

• 设置流体区fluidd的材料为water-liquid

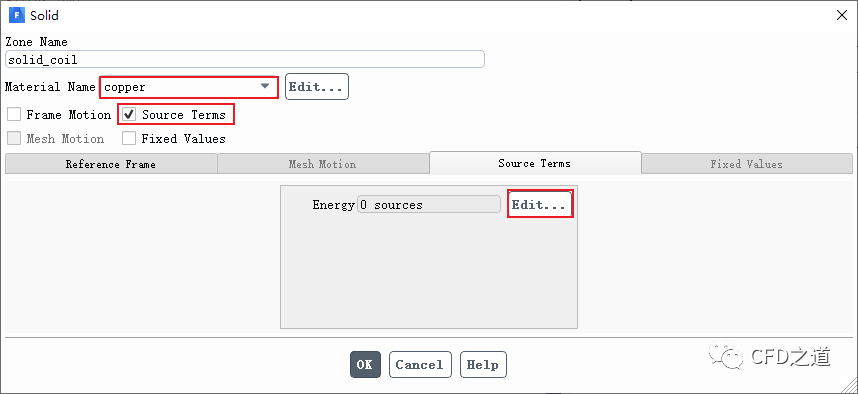

• 设置固体区solid_coil的材料类型为copper，激活选项Source Terms，如下图所示进入源项标签页，点击Edit…按钮

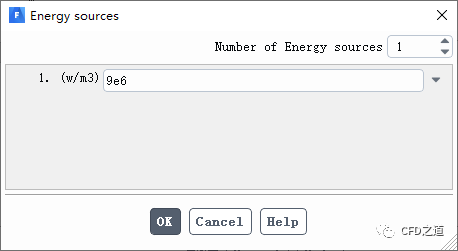

• 如下图所示设置固体区热源为9e6 w/m3

注：热功率3e6w，体积约为0.3 m3

2.4 边界条件设置

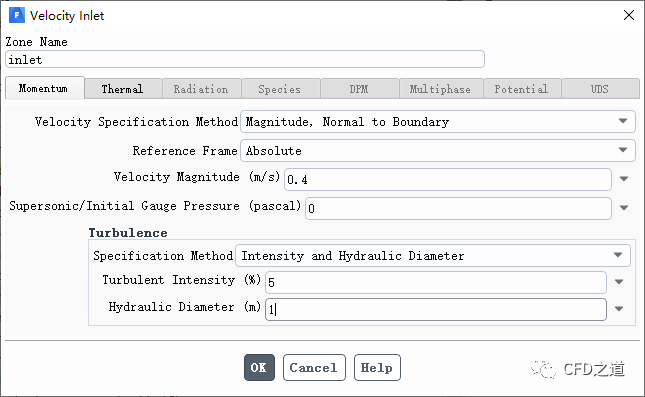

• 设置流体入口inlet的流速为0.4 m/s

2.5 Methods

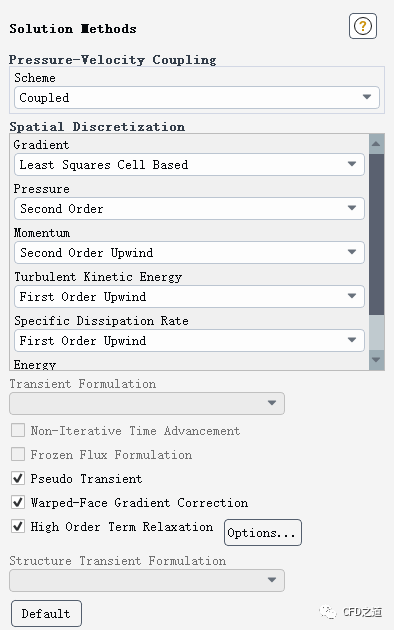

• 进入Methods设置面板，如下图所示进行设置

2.6 定义报告

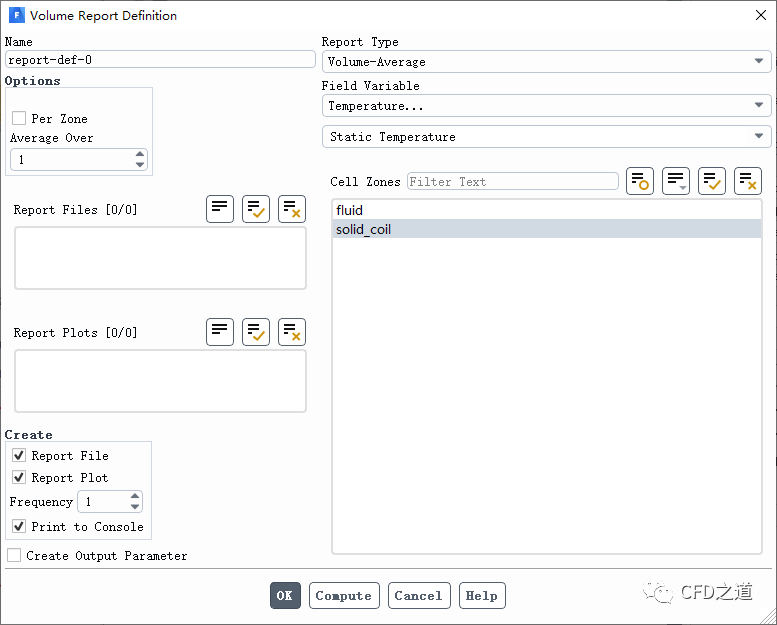

• 定义监测固体区域平均温度

2.7 初始化计算

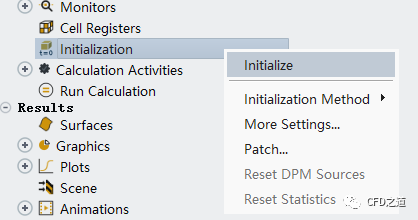

• 初始化计算

2.8 迭代计算

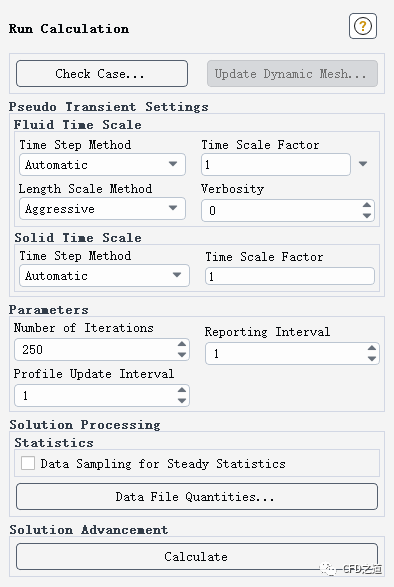

• 设置迭代计算

3 计算结果

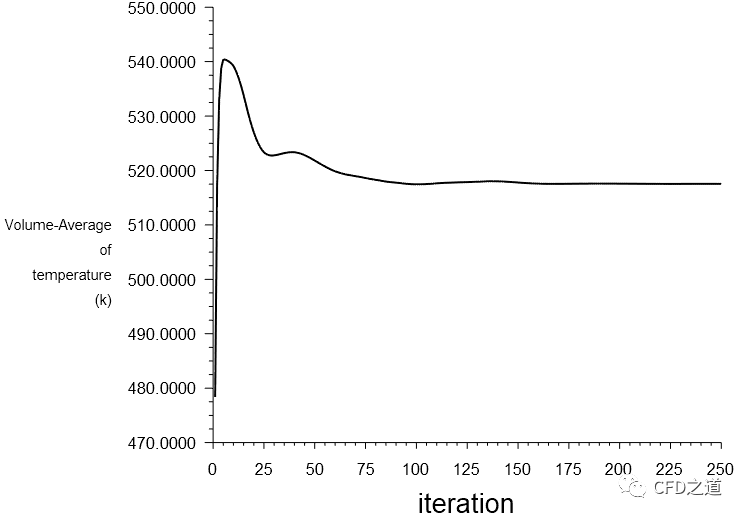

• 监测结果如下图所示

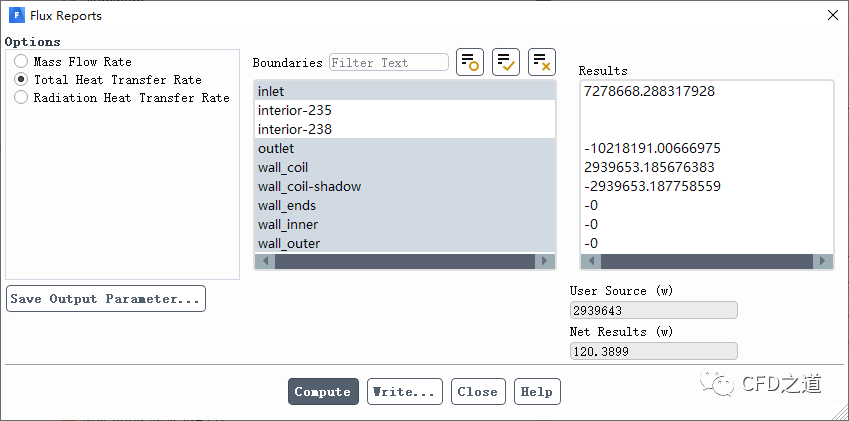

• 各边界总换热率

注：这里总热源为2939643 w，与输入值3 Mw存在差异，主要是因为固体区域体积估算不准确。

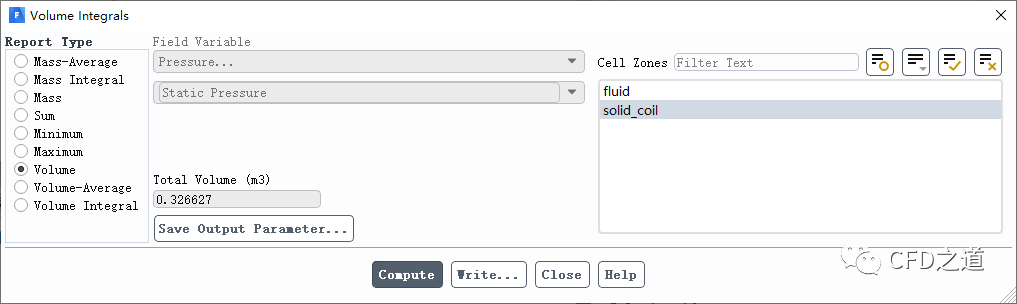

• 查看固体区域体积，如下图所示为0.326627 m3，并非前面估计的0.3 m3

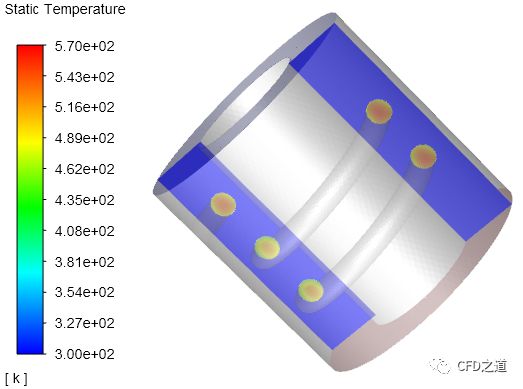

• 固体表面温度分布

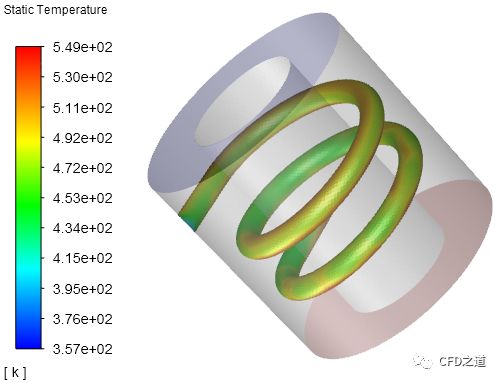

• x=0截面上温度分布
