【软件速递】scFLOW

今天介绍软件scFlow，其为软件cradle下的一个通用流体计算模块。软件Cradle目前已被MSC收购。

Cradle软件包含以下一些模块：

• scFLOW：2016年11月推出的采用多面体网格的通用流体计算软件

• SC/Tetra：采用非结构网格的通用流体计算软件

• scSTREAM：采用结构网格的流体计算软件

• HeatDesign：用于电子散热设计的软件

• PICLS：印刷电路板实时热模拟工具

• scPOST：数据可视化软件

关于Cradle软件的详细介绍，可查看其官方网站http://www.cradle-cfd.com。

以一个简单案例描述scFLOW使用流程。

1

启动scFLOW

• 启动scFLOW后，软件界面如下图所示。

• 点击第一个按钮Launch Preprocessor进入前处理模块，如下图所示，指定工作路径及项目名称，点击按钮Create创建工程

软件界面如下图所示，包括6个区域。

• 区域1：菜单及工具栏

• 区域2：流程树形菜单

• 区域3：几何处理树形菜单

• 区域4：属性窗口

• 区域5：图形显示窗口

• 区域6：消息窗口

2

几何操作

scFLOW的几何操作均在流程树形菜单节点Prepare Parts下。

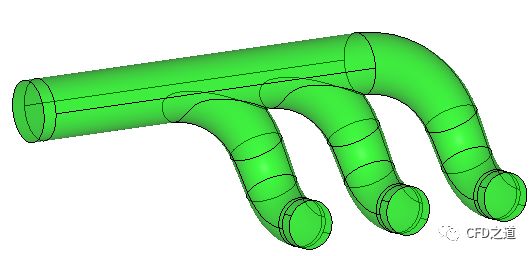

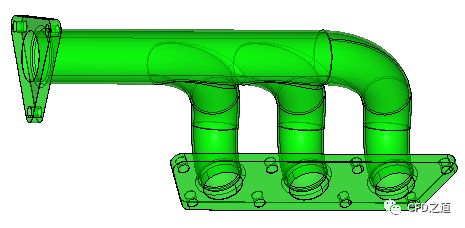

• 点击节点Import Part File弹出文件选择对话框，在其中选择打开几何文件Mainfold.x_t。文件显示在图形窗口，如下图所示

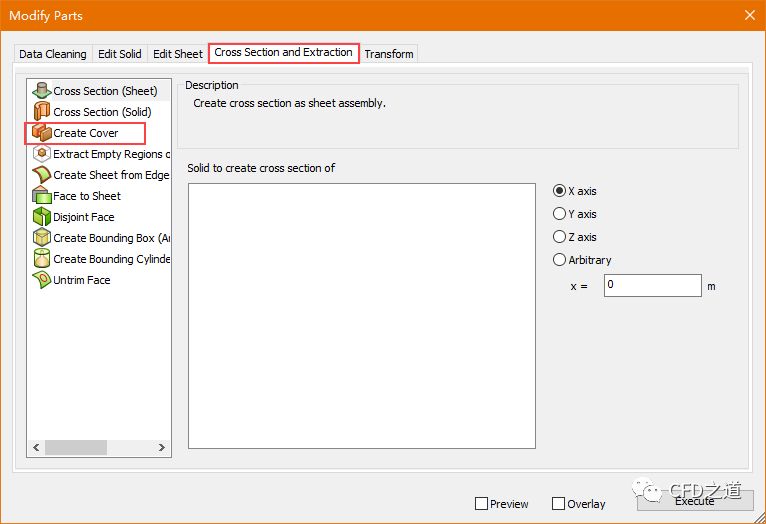

• 点击节点Modify Parts弹出几何修改对话框，切换至Cross Section and Extraction标签页，点击按钮Create Cover按钮，如下图所示

• 图形窗口中选择如下图所示的两个面

• 设置Thickness of cover为0.01 m，点击按钮Execute按钮生成封盖

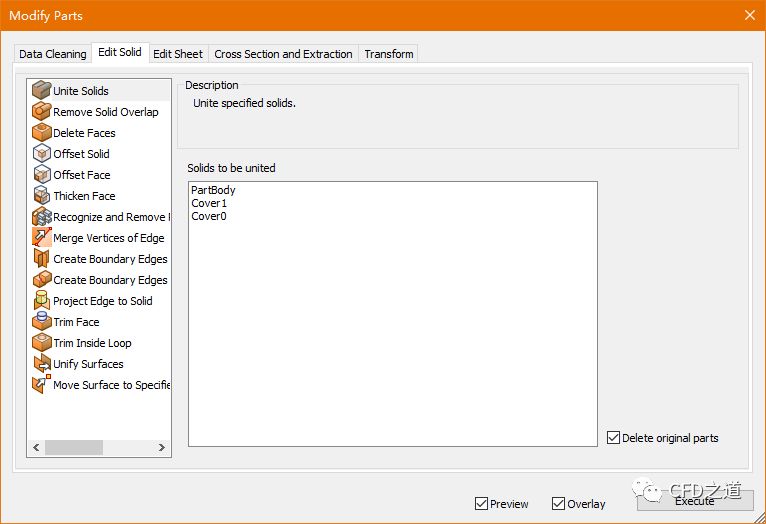

• 进入Edit Solid标签页，选择按钮Unite Solids，选择选项Delete Original parts，选择菜单Select → Select All Parts，点击按钮Execute合并几何体

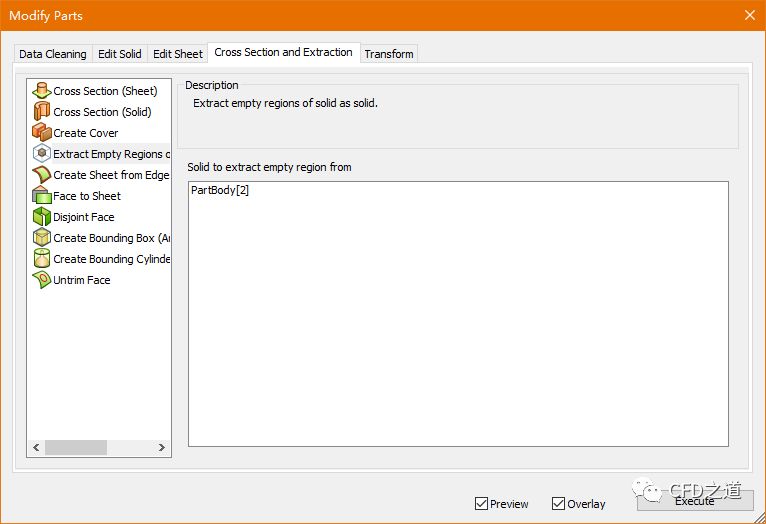

• 进入Cross Section and Extraction标签页，点击按钮Extract Empty Regions of Solid，选择菜单Select → Select All Parts，点击按钮Execute

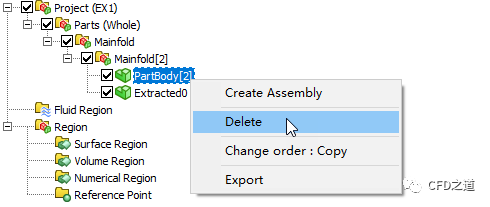

• 右键选择几何模型树按钮PartBody，选择弹出菜单项Delete删除原始几何

• 最终保留的计算区域几何如下图所示

• 点击流程树节点Build Analysis Model生成计算模型

3

Materials

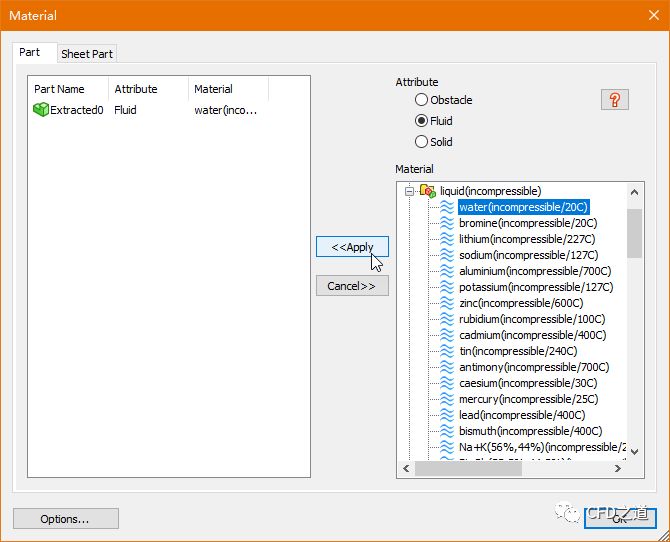

• 点击流程树按钮Part Materials弹出材料指定对话框

• 选择列表项Extracted0

• 选择选项Fluid，选中材料为water(incompressible/20℃

• 点击<按钮将材料赋予计算域，点击OK按钮关闭对话框

4

Register Region

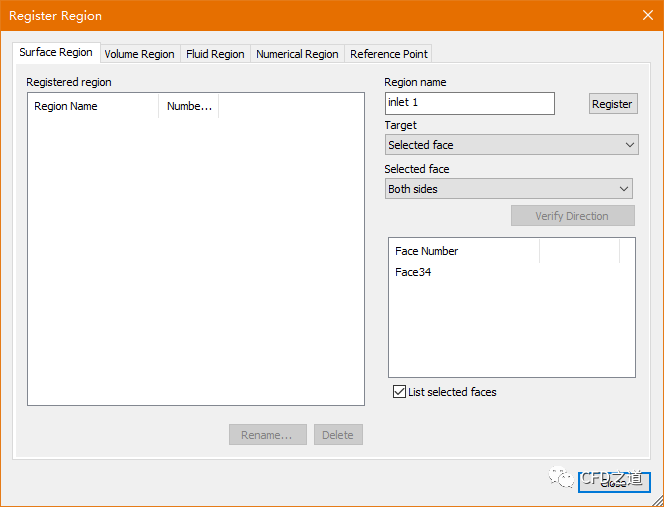

• 点击流程树按钮Register Region弹出设置对话框

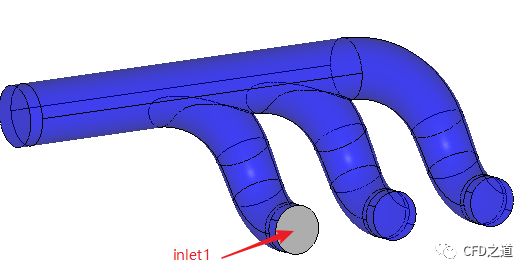

• 选择如下图所示模型的入口面，在上图对话框中指定其名称为inlet1，点击按钮Register产生边界

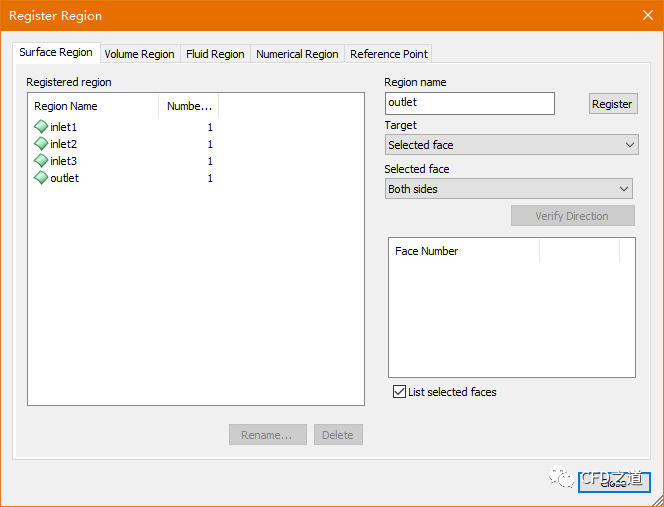

• 相同方式产生其他边界inelt2、inlet3、outlet，如下图所示

5

Conditions

• 选择流程树节点Conditions，弹出设置对话框

• 如下图所示，在Analysis Type节点中选中选项Flow

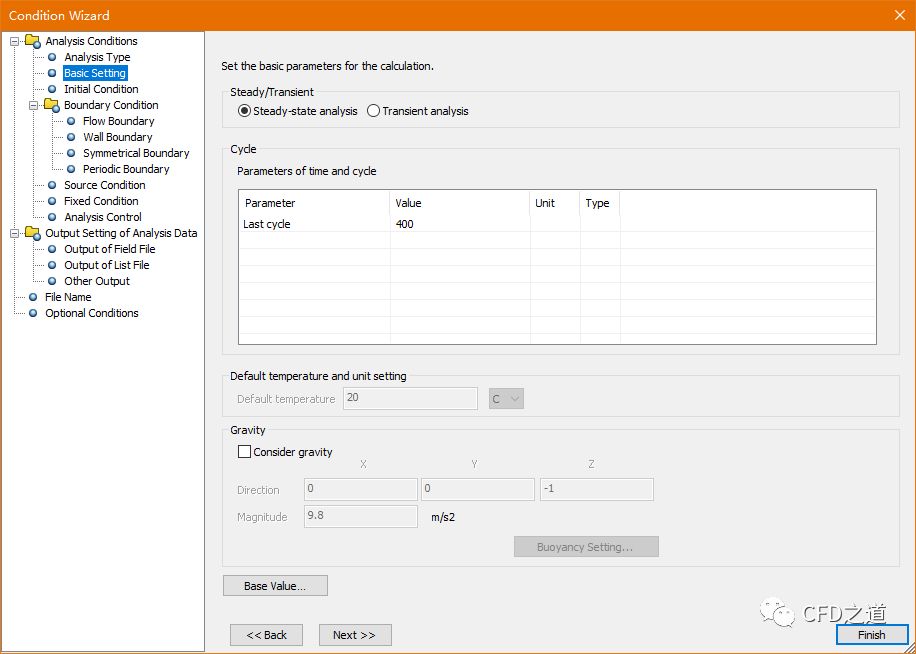

• 进入Basic Setting，如下图所示设置为Steady-state analysis，并设置迭代次数Last cycle为400

• 进入Boundary Conditions，如下图所示设置inlet1边界速度为1 m/s

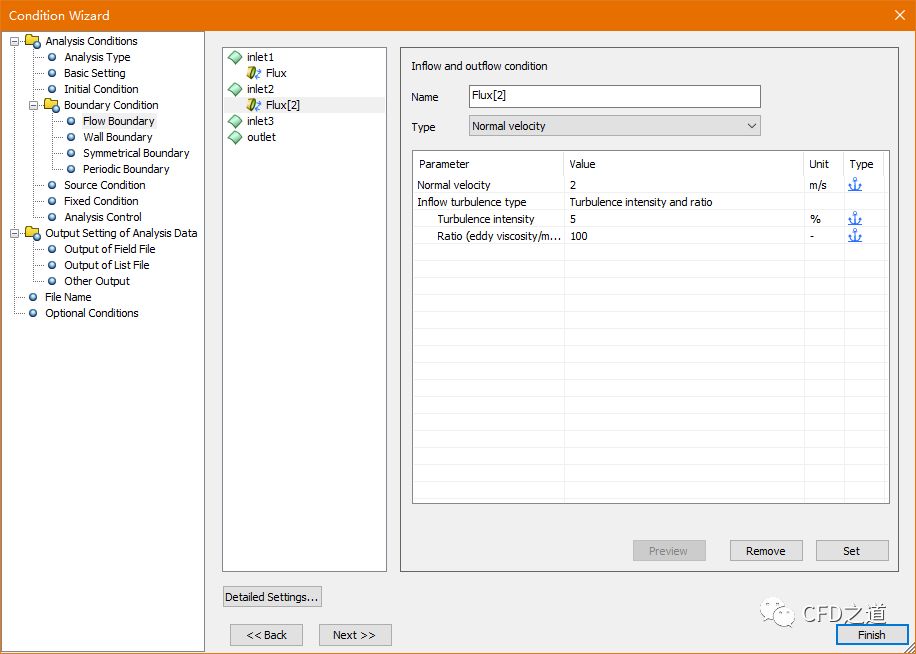

• 如下图所示，设置inlet2边界速度为2 m/s

• 如下图所示，设置inlet3边界速度为 1.5 m/s

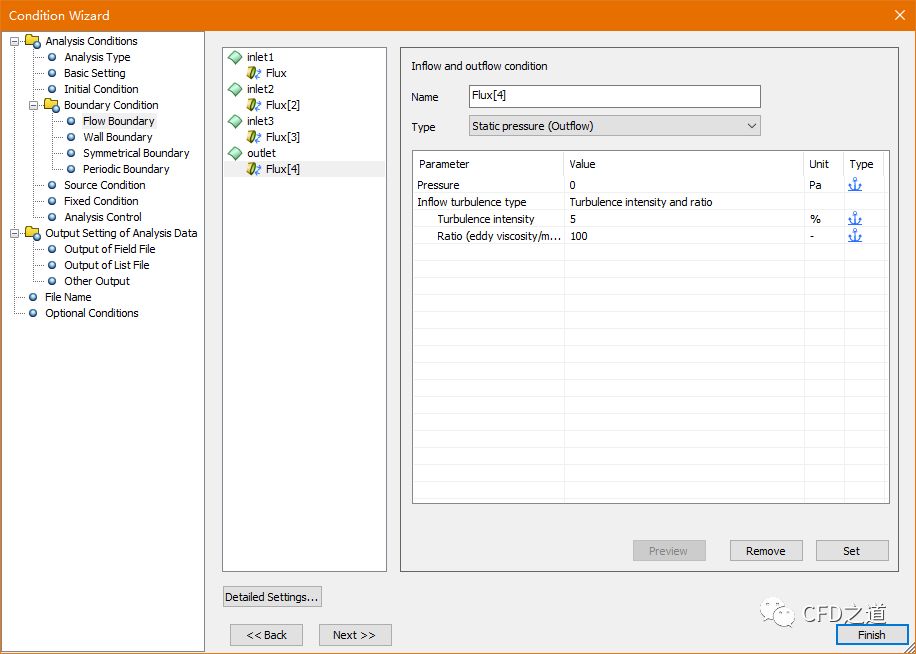

• 如下图所示，设置outlet边界类型为static pressure，并设置Pressure为0

• 点击Finish按钮关闭对话框

6

Octree Parameter

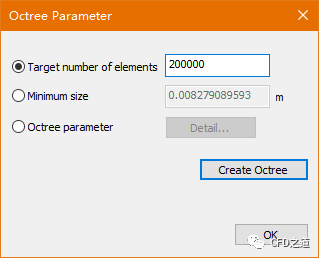

• 选中流程树节点Octree Parameter，弹出如下图所示对话框

• 设置Target number of elements为20000

• 点击按钮Create Octree

7

Mesh Parameter

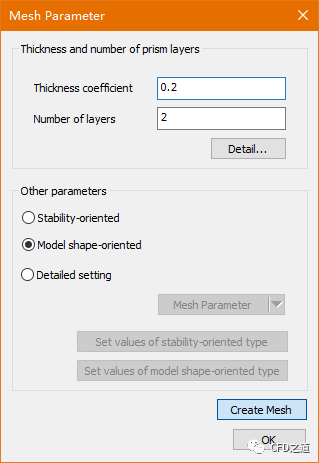

• 鼠标点击流程树节点Mesh Parameter，弹出下图所示对话框

• 点击按钮Create Mesh生成网格

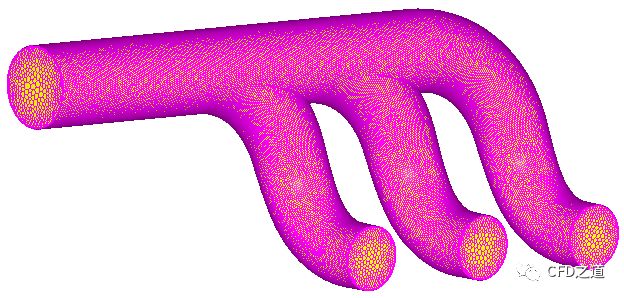

• 生成多面体网格如下图所示

8

Execute

• 鼠标点击流程树按钮Execute弹出下图所示对话框

• 选中选项Execute solver

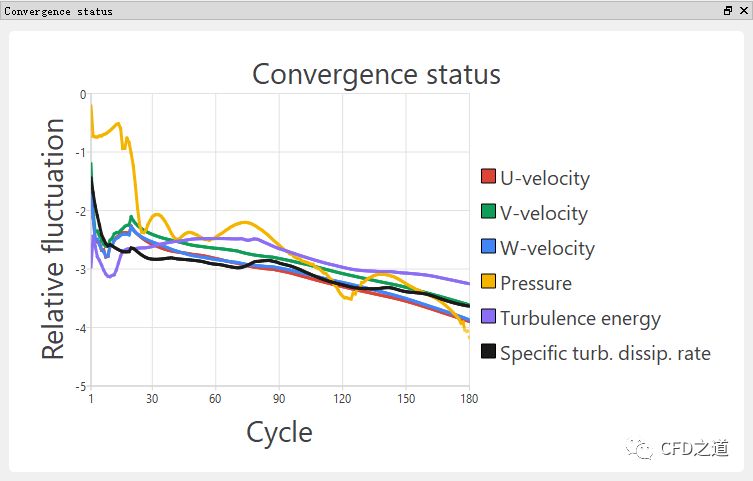

点击OK按钮后软件自动开始计算，残差显示如图所示。

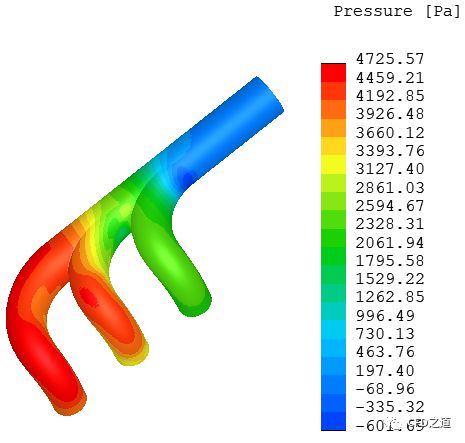

• 压力计算结果如下图所示

注：scFLOW总体上来讲还算比较好用，除了前后处理的图形视图操作外。

本文几何文件：

https://pan.baidu.com/s/1wwOA8EymDOGVysLvq9EI5g

密码：fqpv
