【Fluent案例】19:转捩

内容纲要

1 简介

在一些CFD工程应用中(如机翼、风力机、船舶及涡轮机叶片),边界层转捩流动的模拟非常重要。

本教程中包括:

  • 模型可压缩流动(使用理想的气体密度法则)

  • 设置外部流量的边界条件

  • 使用Transition SST湍流模型

  • 使用全多重网格(FMG)初始化来获得更好的初始值

  • 对结果进行后处理,并将其与实验数据进行比较

2 问题描述

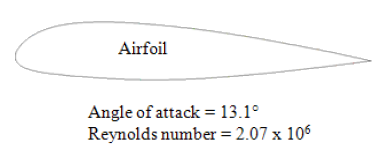

本案例所考虑的翼型弦长1 m,分别计算攻角为13.1°情况下的流场分布(对应雷诺数分别为2.07e6)。模型几何如下图所示。

计算采用2D模型,翼型的头部为坐标原点,计算域尺寸为X方向-18 m~25 m,y方向尺寸为-18 m ~ 21.56 m,划分全四边形网格,总数量约为65536个计算网格。

注意:对于本案例计算,由于采用SST K-omega模型,因此要求壁面位置y+≈1

3 Fluent设置

3.1 启动Fluent

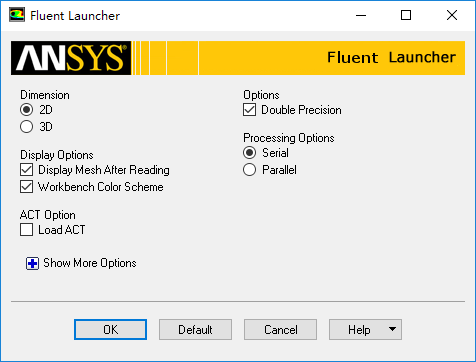

  • 启动Fluent,激活Double Precision选项,点击OK按钮进入Fluent

  • 利用菜单File → Read → Mesh…,读取计算网格文件a_airfoil.msh

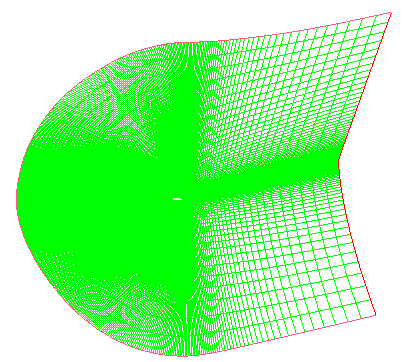

计算网格如下图所示。

3.2 Materials设置
  • 双击模型树节点Materials > Fluid > air,打开材料设置对话框

  • 修改Densityideal-gas

  • 点击按钮Change/Create修改材料参数

注:选择材料密度为ideal-gas后,软件自动开启能量方程。

3.3 Models设置

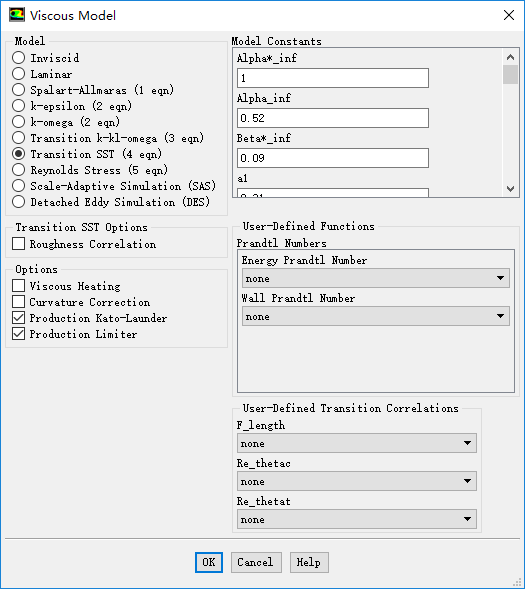

  • 双击模型树节点Models > Viscous,弹出湍流模型选择对话框

  • 选择Transition SST(4 eqn)湍流模型

注:Transition SST模型基于SST k-omega模型而开发的,额外添加了两个用于求解转捩过程的方程,计算量要比SST模型大。

3.4 Boundary Conditions

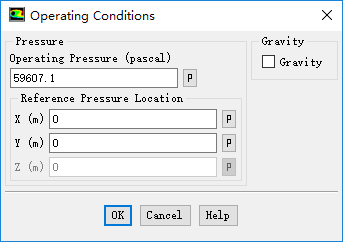

  • 双击模型树节点Boudnary Conditions,右侧面板中点击按钮Operating Conditions…

  • 在弹出的对话框中,设置Operating Pressure59607.1

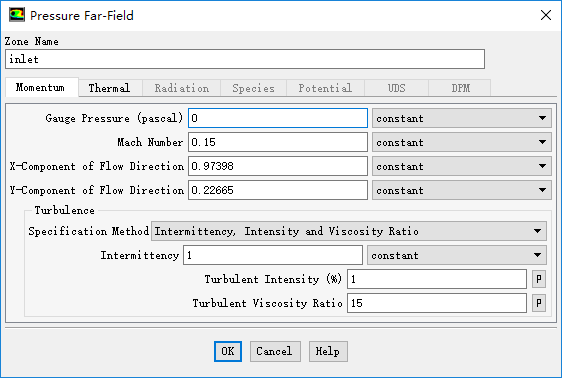

  • 双击模型树节点Boundary Conditions > inlet,弹出压力远场条件设置对话框

  • 设置Gauge Pressure0 Pa

  • 设置Mach Number0.15

  • 设置X-Component of Flow Direction0.97398

  • 设置Y-Component of Flow Direction0.22665

  • 设置Intermittency1,设置Turbulent Intensity1 %,设置Turbulent Viscosity Ratio15

  • 切换至Thermal标签页,设置Temperature273 K

  • 点击OK按钮关闭对话框

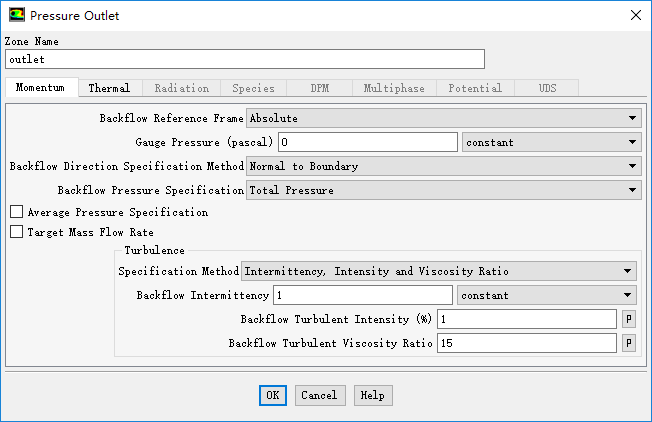

  • 双击模型树节点Boundary Conditions > outlet,弹出压力出口条件设置对话框

  • 设置Intermittency1,设置Turbulent Intensity1 %,设置Turbulent Viscosity Ratio15

  • 切换至Thermal标签页,设置Temperature273 K

  • 点击OK按钮关闭对话框

3.5 Method设置

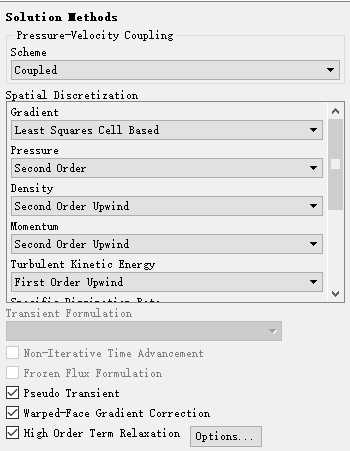

  • 双击模型树节点Solution > Methods,右侧面板中设置SchemeCoupled

  • 激活选项Pseudo Transient

3.6 Controls设置
  • 双击模型树节点Solution > Controls,右侧面板中进行如图所示参数设置

3.7 初始化

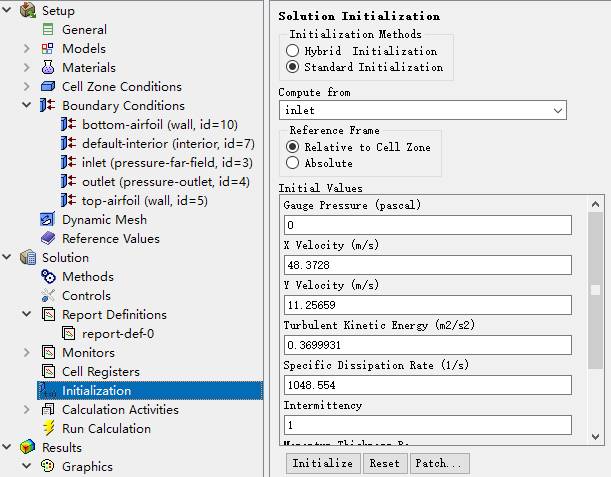

  • 双击模型树节点Solution > Initialization,右侧面板选择Compute frominlet

  • 点击按钮Initialize进行初始化

3.8 FMG初始化

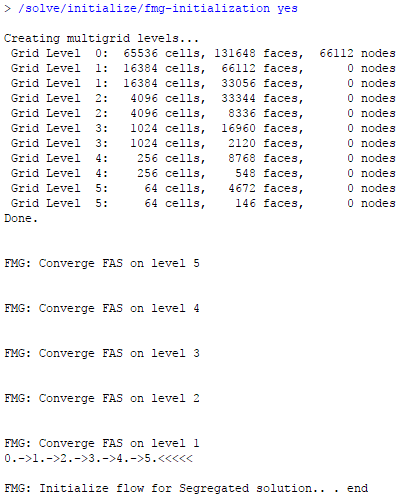

  • TUI窗口输入命令/solve/initialize/fmg-initialization yes进行FMG初始化

TUI窗口信息如下图所示。

3.9 Reference Value设置

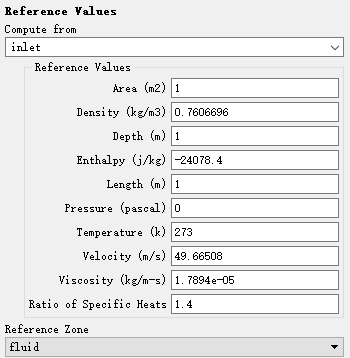

  • 双击模型树节点Reference Values,右侧面板中设置Compute frominlet,软件自动根据入口条件设置合适的参考值

3.10 开始计算
  • 双击模型树节点Run Calculation,右侧面板中设置Number of Iterations2000

  • 点击按钮Calculate开始计算

4 后处理

4.1 各种云图查看

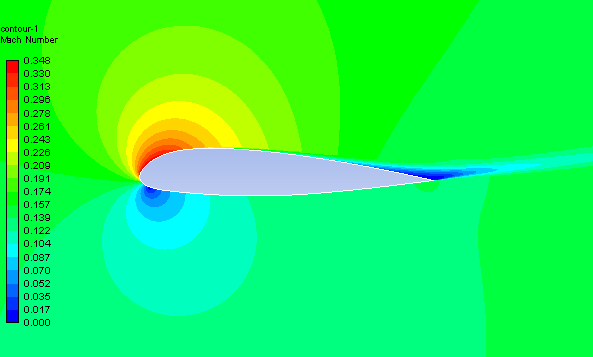

  • 查看马赫数分布

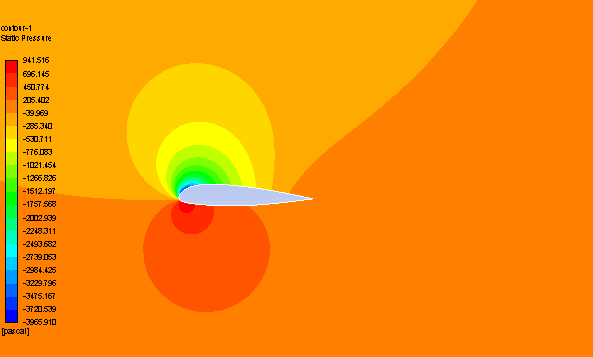

  • 压力分布

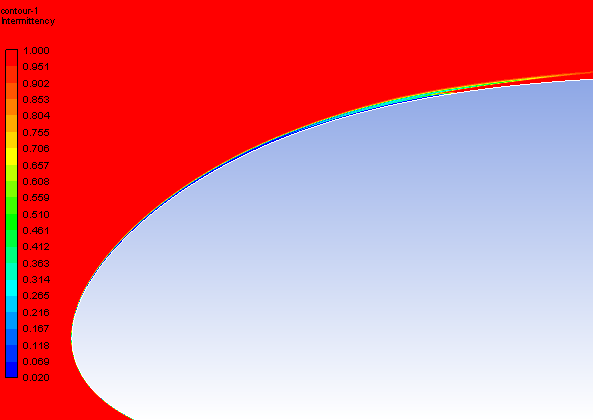

  • 转捩分布

4.2 曲线图

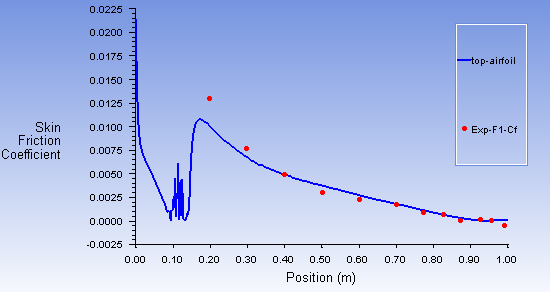

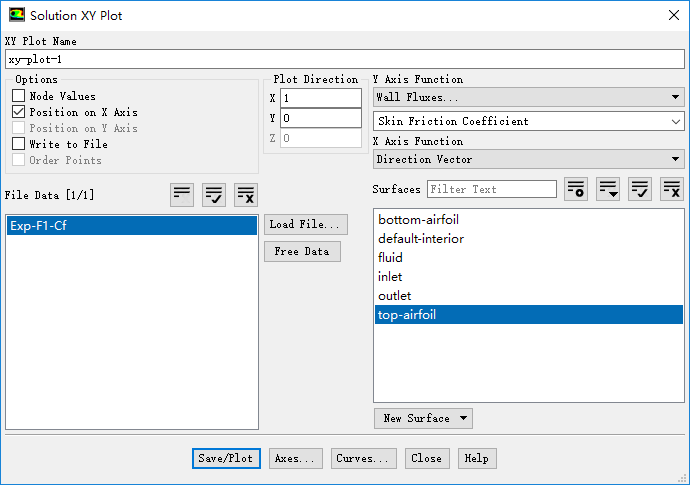

  • 壁面摩擦系数

与实验结果对比,如下图所示。

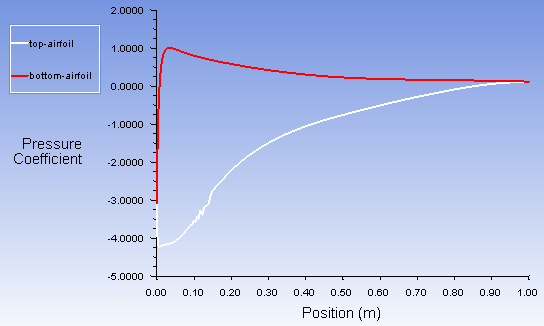

  • 压力系数分布

5 进一步验证

改换SST k-omega模型进行计算,然后与转捩模型及实验数据进行比较。

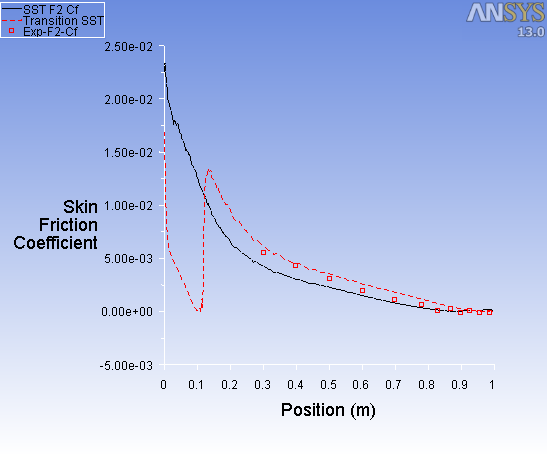

  • 壁面摩擦系数比较

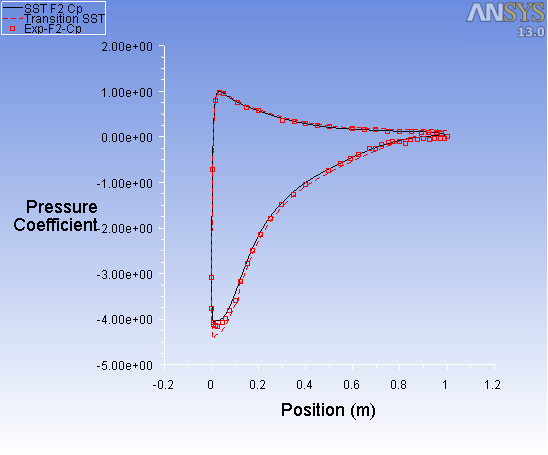

  • 压力系数比较

文件链接:https://pan.baidu.com/s/1nuHg6KT 密码:66du

参考文献:

Chaput, E., “Chapter 3: Application-Oriented Synthesis of Work Presented in Chapter II”, Notes
on Numerical Fluid Mechanics, Vol. 58, Vieweg Braunschweig, Wiesbaden, 1997, pp. 327-346
Langtry, R.B. and Menter, F.R., “Transition Modeling for General CFD Applications in
Aeronautics”, AIAA 2005-522.
