本案例演示在ICEM CFD中三维网格拉伸过程。

三维模型操作与二维模型并无本质区别。这里以一个极简单的案例描述三维网格拉伸过程。案例几何如图所示。

对于此几何的网格划分，完全可以在前面二维网格的基础上沿法向拉伸而得到。不过本实例演示从另一个方向拉伸。

• 选择Mesh标签页下Surface Mesh Setup按钮

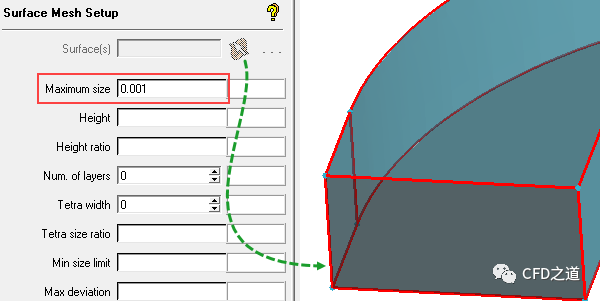

• 属性设置框中选择如图所示的面，设置Maximum size为0.001，点击左下角Apply按钮确认设置

• 选择Mesh标签页下Compute Mesh按钮

• 选择按钮Surface Mesh only，设置Select Geometry为From Screen，从图形窗口中选择矩形面，如下图所示，点击Apply按钮生成面网格

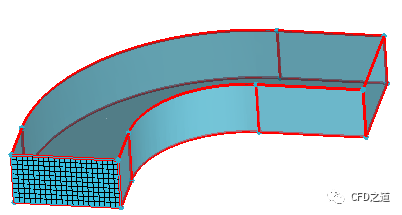

形成的网格如图所示。

• 选择Edit Mesh标签页下Extrude Mesh按钮

• 选择Method为Extrude by vector，其他选项如下图所示设置，点击Apply生成拉伸网格

生成的网格如图所示。

• 选择Edit Mesh标签页下Extrude Mesh按钮

• 选择Method为Extrude by rotation，其他参数设置如图所示

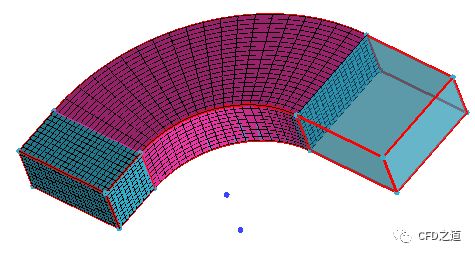

形成的网格如图所示。

注意：此次旋转过程中，需要创建两个用于定义旋转轴的辅助点，如图中所示

• 选择Edit Mesh标签页下Extrude Mesh按钮

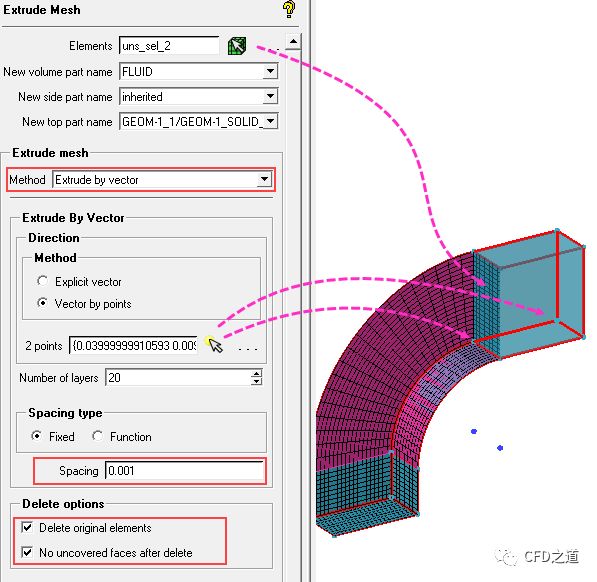

• 选择Method为Extrude by vector，其他选项如下图所示设置，点击Apply生成拉伸网格

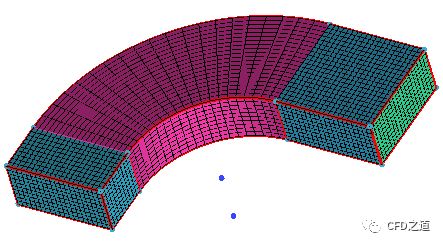

最终形成的网格如图所示。

• 右键选择模型树节点FLUID，点击弹出菜单项Add to Part，选择所有体网格放置于FLUID中

• 选择Edit Mesh标签页中Repair Mesh按钮

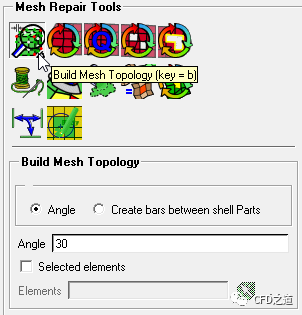

• 左下角选择工具按钮Build Mesh Topology，采用默认参数，点击Apply按钮

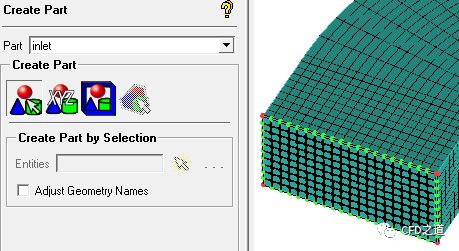

• 新建Part，命名为INLET，选择如图所示的面网格，将其添加至INLET中

• 同理新建part，命名为OUTLET

提示：浮动工具栏中提供了较多的辅助选择工具，在选择面网格时非常好用。

• 输出网格至Fluent中测试

打开Fluent读入前面输出的网格。网格被成功导入。

定义的边界信息也是完整的。

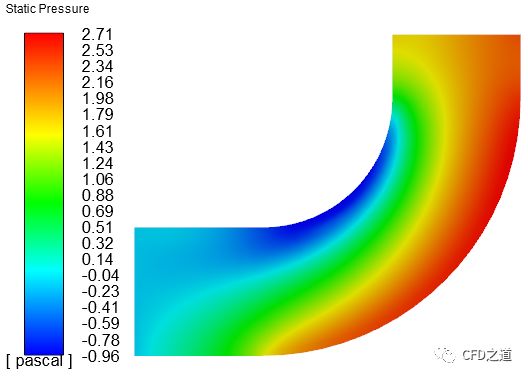

随便设置边界，计算测试一下。

OK，一切正常。
