本文描述SCDM的几何建模功能。

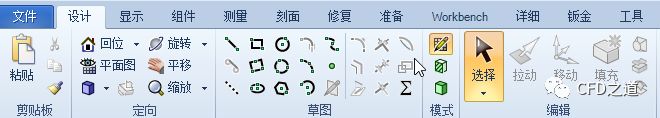

SCDM的所有与建模相关的功能按钮位于设计标签页下。

设计标签页下包含的内容：

• 剪贴板：用于图形辅助、粘贴等操作

• 定向：用于图形视图调整

• 草图：用于草图绘制

• 模式：更换建模模式，SCDM包含三种建模模式：草图模式、剖面模式及三维模式

• 编辑：用于将草图转化为几何体以及编辑修改几何体

• 相交：其功能类似布尔运算

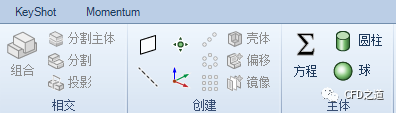

• 创建：辅助特征创建，包括基准面、基准轴、坐标系、镜像、阵列、抽壳、偏移等功能

• 主题：创建基本几何体，包括圆柱体、球体以及参数方程创建几何体

1 模式

SCDM中有三种操作模式：草图模式、剖面模式以及三维模式。通过点击设计 → 模式中的相应按钮实现模式切换。

不同 的模式具有的功能不同：

• 草图模式：草图模式中显示草图栅格，允许用户利用草图工具绘制各种草图

• 剖面模式：剖面模式允许用户在几何剖切面上通过改变几何边或丁来来修改几何体

• 三维模式：在三维模式中，用户可以直接编辑三维几何体

2 草图

SCDM提供了众多的草图绘制工具。

草图工具中包括常规的直线、曲线、矩形、圆、椭圆、圆弧等外，还包括切线、曲线、圆角、偏移、投影、折弯、缩放、方程等。

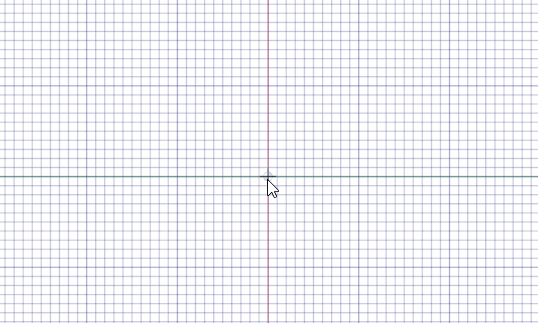

SCDM中绘制草图时，采用图形绘制与尺寸指定同步方式。如下图所示。

常规的草图绘制比较简单，SCDM除了常规草图绘制外，还提供了利用方程绘制草图的功能。

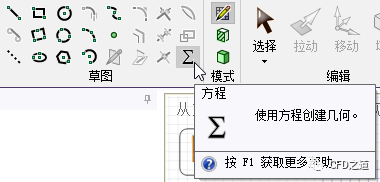

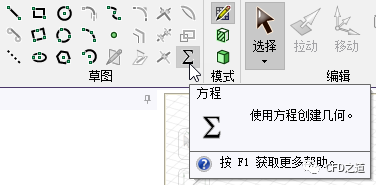

• 选择草图中的方程按钮可激活方程参数设置面板

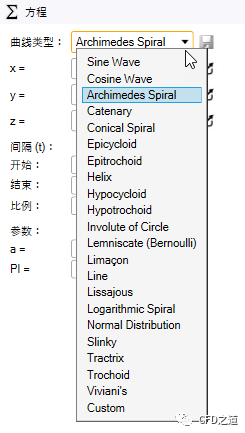

参数设置面板如下图所示。

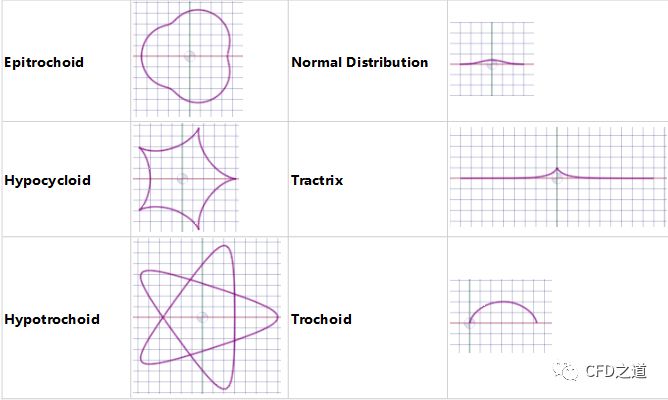

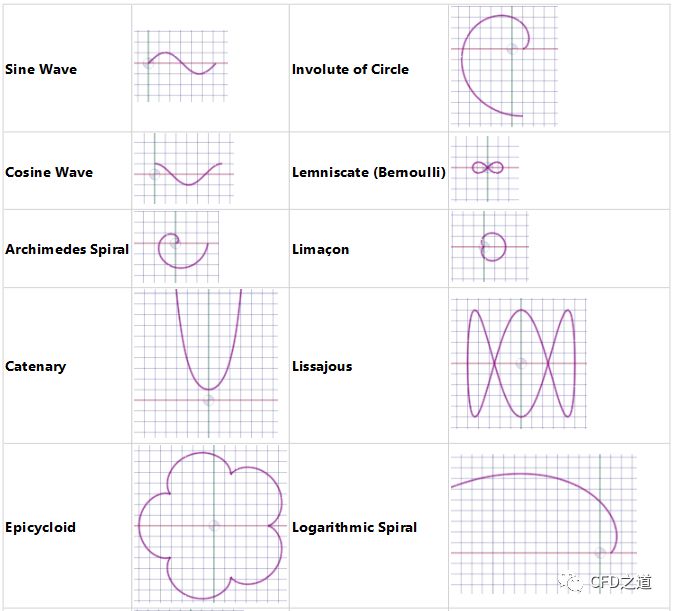

其中2D图形如下图所示。

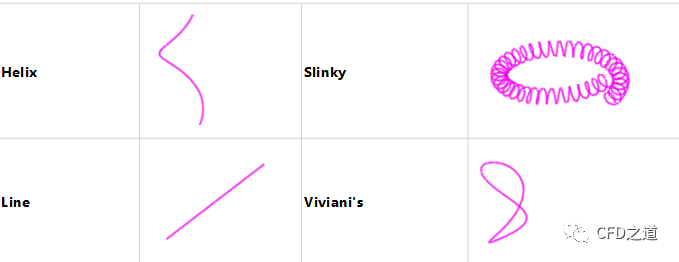

还包含3D曲线图。

3 建模

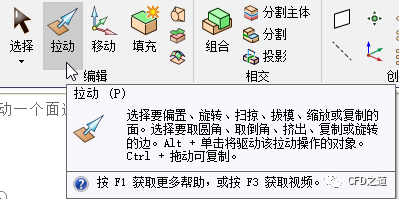

SCDM中的建模主要以拉动为主。该功能按钮位于设计 → 编辑中。

在创建完草图后，即可利用拉动按钮创建3D几何。

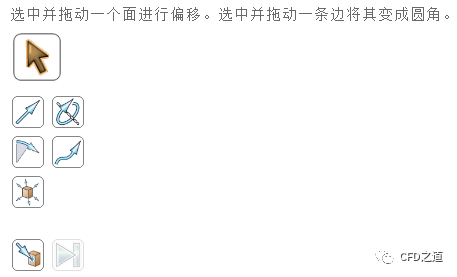

拉动功能包含几种子模式：

• 沿法向拉伸

• 沿指定方向拉伸

• 旋转

• 脱模斜面

• 扫掠

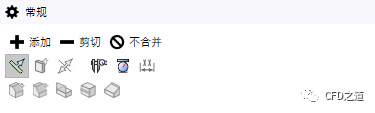

所有拉伸建模包含三种模式：

• 添加：拉伸后的几何与原始几何做布尔加法运算

• 剪切：拉伸后的几何与原始几何做布尔减法运算

• 不合并：拉伸后形成独立几何体

4 建模实例

利用方程创建螺旋曲线，通过扫掠形成弹簧几何。

• 选择草图中方程按钮

• 设置曲线类型为Helix

• 设置结束为31.4

• 设置r为20

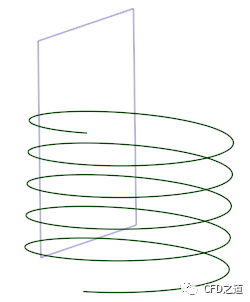

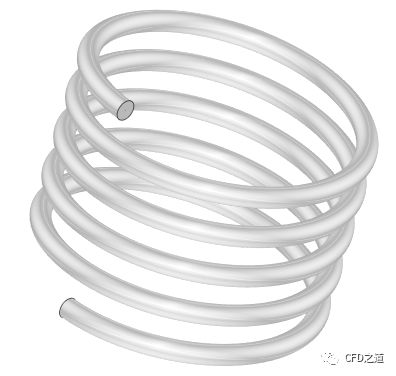

生成的螺旋线如图所示。

注意：SCDM生成螺旋线存在缺陷。这里31.4既代表了螺旋线的高度，还表示螺旋线的圈数为31.4/6.28=5圈。在这里并不能独立定义螺距和圈数。

• 选择创建平面按钮

• 选中螺旋线的一个端点，创建基准面

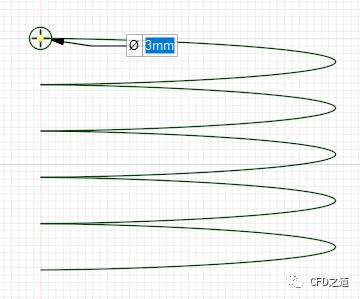

• 在新建的基准面上创建一个直径3mm的草图圆

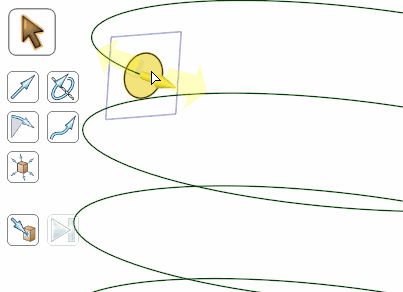

• 点击拉动按钮，选择草图圆面，点击扫掠按钮，选择螺旋线作为扫掠路径，形成最终几何模型

如下图所示操作。

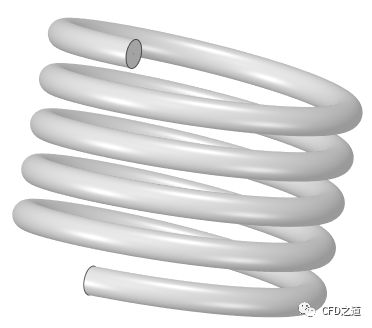

最终形成几何体如图所示。
