在进行网格创建之前，通常需要对几何进行清理。几何清理工作包括几何创建及几何修补。

ANSYS Workbench平台中提供了两种几何处理模块：DesignModeler及SCDM。其中DesignModeler为原生模块，而SCDM为后期附加的模块。不过从新版本功能更新上来看，ANSYS对SCDM寄予厚望，每个新版本都为该模块添加了大量的新功能。

ANSYS SCDM提供了完善的几何创建功能，其采用直接建模方式，能够极大的提高使用者创建模型的效率。本文主要描述SCDM模块的几何建模功能。

1 软件工作界面

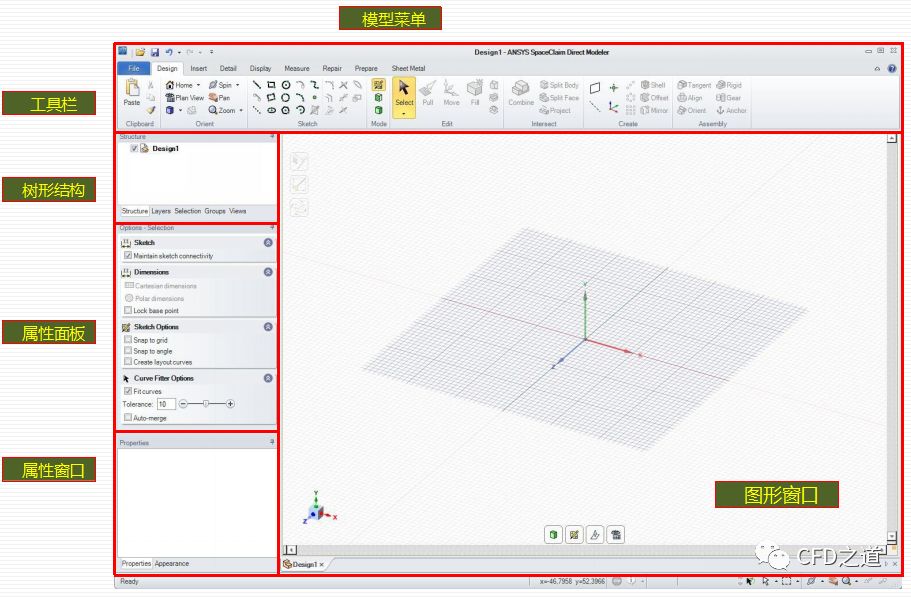

SCDM软件界面如下图所示。

其包括：

• 工具栏：采用Ribbon形式组织的工具栏，包含各种用于几何处理的工具按钮

• 属性结构：用于组织几何结构

• 属性面板：用于设置各种几何模型属性

• 属性窗口：设置几何模型属性值

• 图形窗口：用于显示几何模型

2 软件功能模块

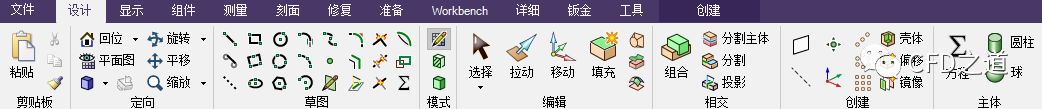

SCDM模块提供了众多的功能，如下图所示为其所包含的功能模块。

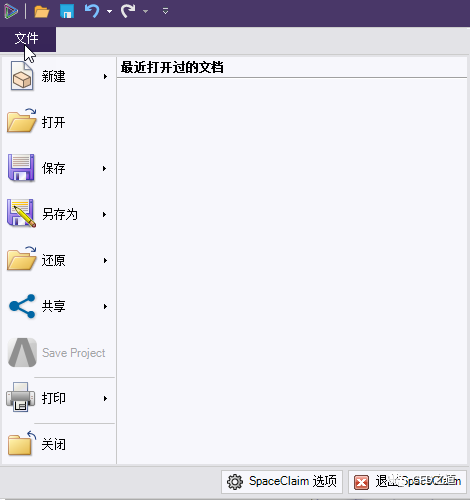

• 文件：提供模型的输入输出等功能

• 设计：提供几何零件设计功能

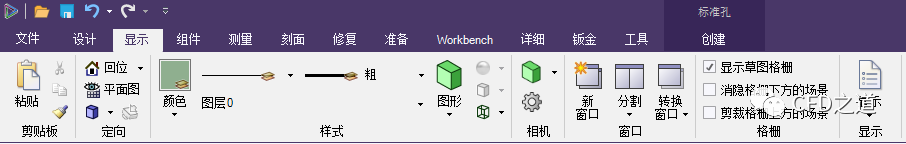

• 显示：控制几何模型在图形窗口中的显示方式

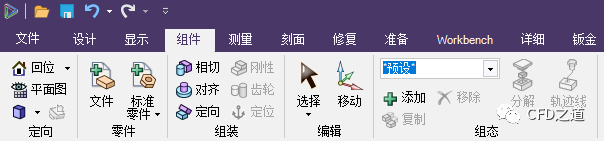

• 组件：提供模型装配功能

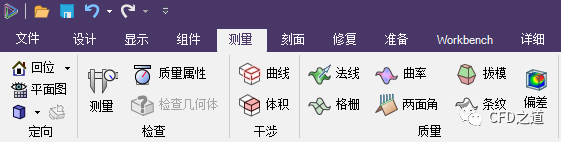

• 测量：提供几何特征测量功能

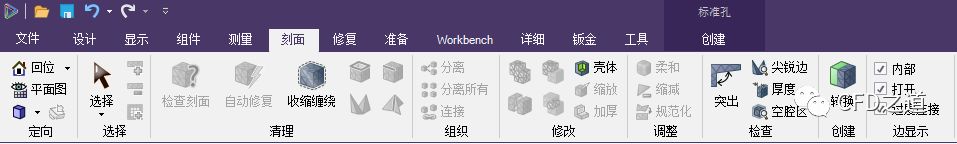

• 刻面：提供刻面几何处理功能

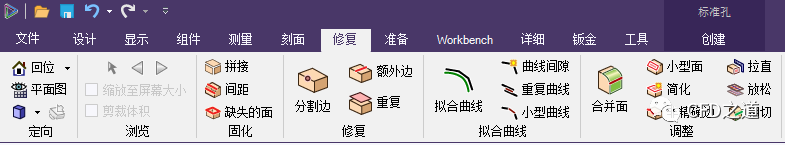

• 修复：提供常用的几何修复功能

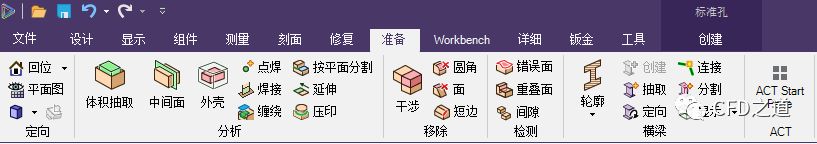

• 准备：为网格划分提供几何准备

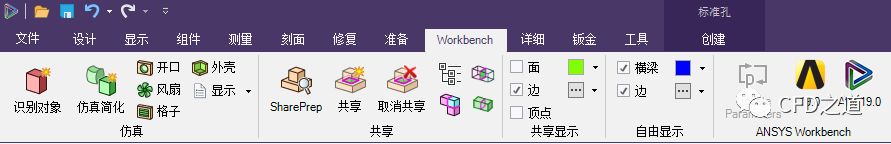

• workbench：提供与workbench的接口，可直接与workbench交换数据

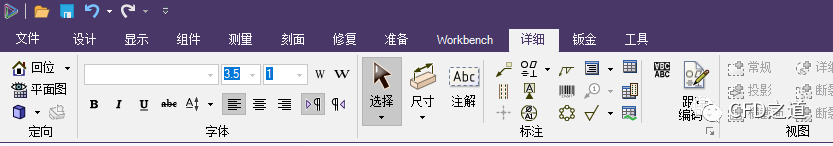

• 详细：提供二维图纸相关功能

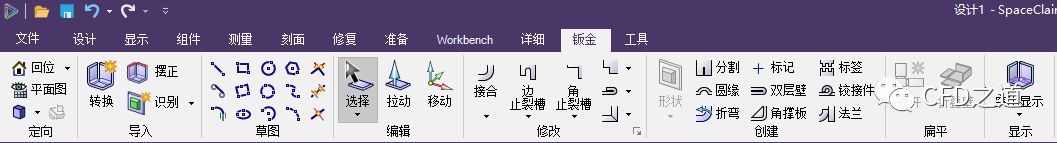

• 钣金：提供钣金件建模功能

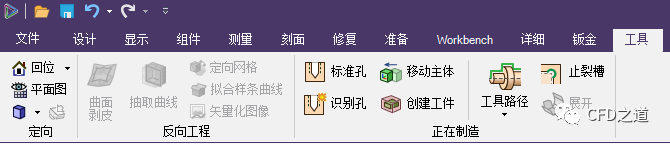

• 工具：提供一些工程上常用的几何特征工具

其中，CFD模型创建中，最常用的功能为设置、修复、准备等少量几个模块。

3 建模实例

利用SCDM创建模型非常简单，下面以一个简单案例来描述SCDM的建模过程。

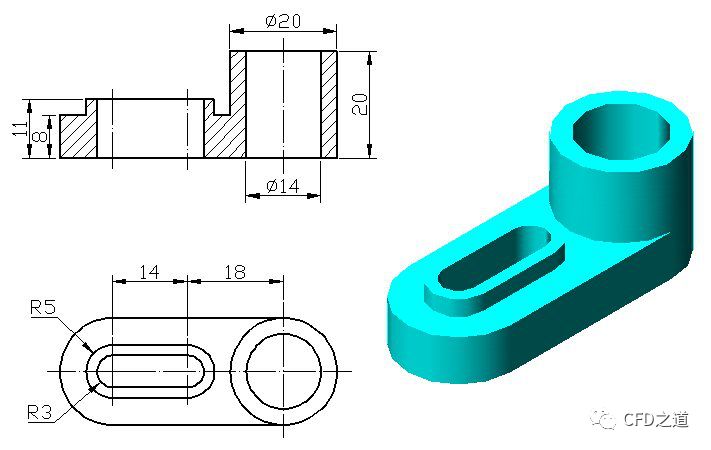

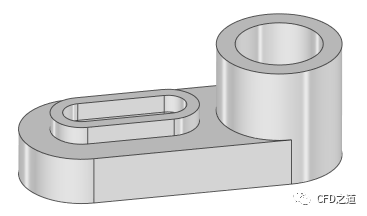

本案例要创建的几何模型如下图所示。

分析模型，可以采用拉伸方式得到最终几何体。

3.1 创建草图

• 启动SCDM

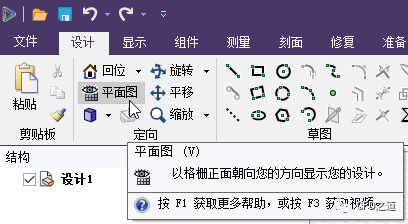

• 选择按钮设计 → 平面图将草图平面正对着屏幕

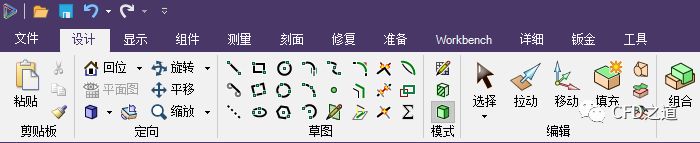

• 选择草图中的按钮，绘制草图

绘制得到的草图如下图所示。

3.2 拉伸草图

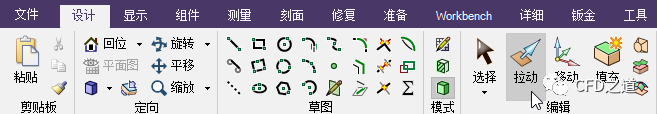

• 点击工具栏按钮设计 → 拉动

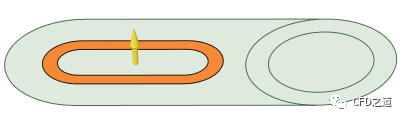

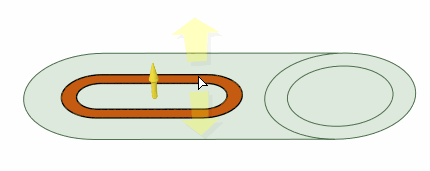

• 选择图中高亮部分，拉伸3mm

如下图所示。

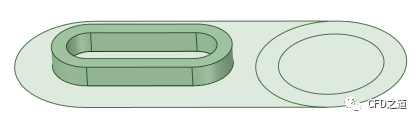

拉伸完毕后几何如下图所示。

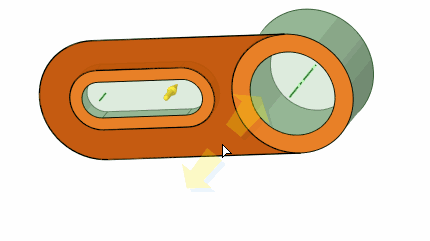

• 选中图中高亮部分，拉伸12mm

如下图所示操作。

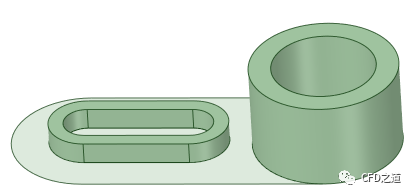

形成的几何体如图所示。

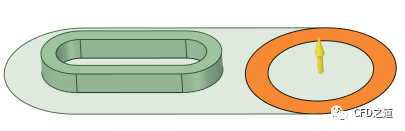

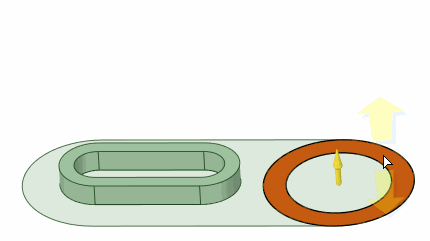

• 选择图中高亮草图，拉伸8 mm

如下图所示操作。

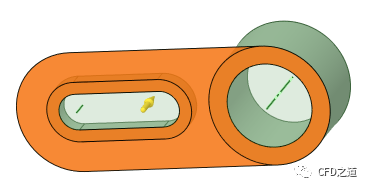

最终形成几何体如下图所示。

利用SCDM创建几何模型非常简单方便，其所提供的建模功能足以应付工程中绝大多数的模型问题。
