后处理

本案例后处理工作在CFD-Post中完成。

定义混合平均温度

利用混合平均温度表示通过任意管道界面的总热量。

在给定的轴向位置：

本例中介质比热为恒定值，因此：

• 点击工具栏按钮Location > Line打开线定义面板，命名为x267

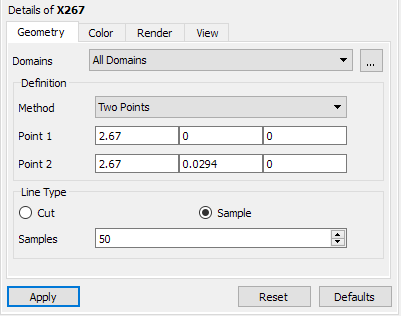

• 属性定义面板中设置起始点坐标分别为(2.67 0 0)及(2.67 0.0294 0)，点击Apply按钮创建line

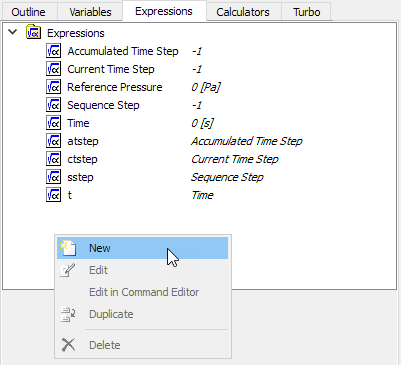

• 进入Expression标签页，右键点击空白位置，选择弹出菜单项New，命名新建表达式为X267

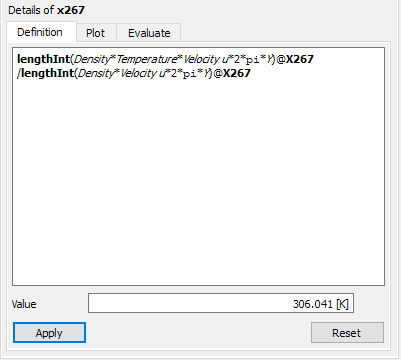

• 输入框中输入lengthInt(Density*Temperature*Velocity u*2*pi*Y)@X267 /lengthInt(Density*Velocity u*2*pi*Y)@X267，点击Apply可得到x=2.67 m位置平均温度为306.041 K

查看轴线上温度分布

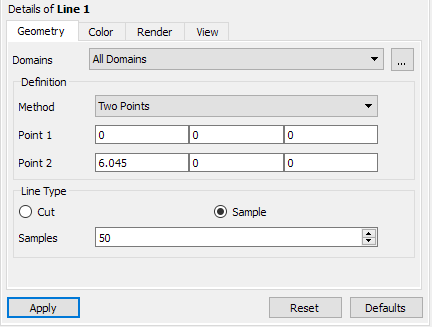

• 创建line，采用默认命名line-1，起始点坐标分别为(0 0 0)及(6.045 0 0)

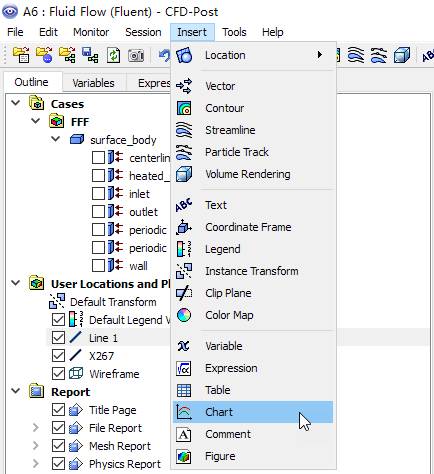

• 利用菜单Insert → Chart，采用默认名称插入曲线图chart

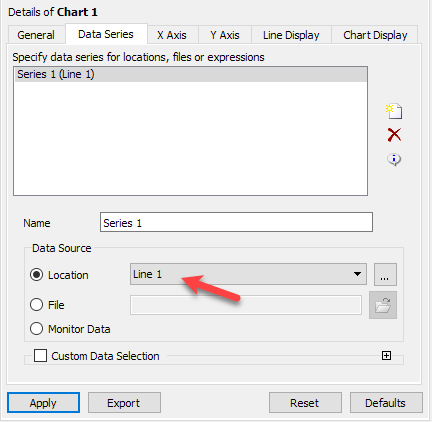

• 属性窗口中，设置Data Series标签页下Location为Line 1

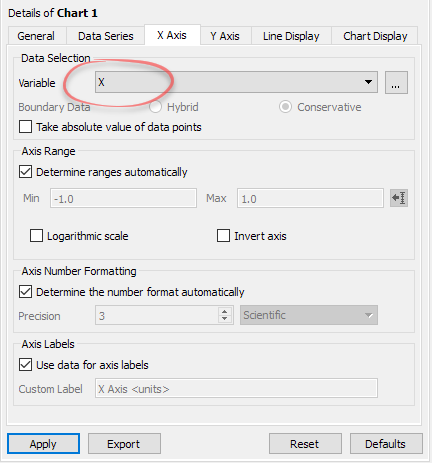

• 设置X Axis标签页下设置Variable为X

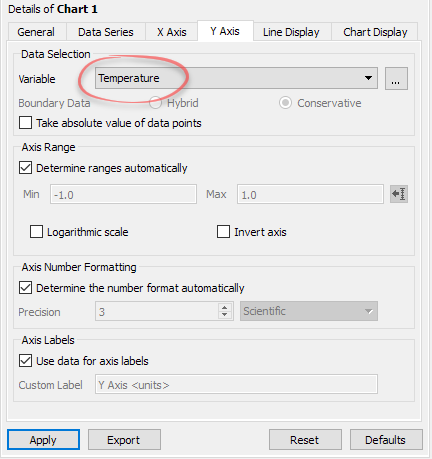

• 设置Y Axis标签页下设置Variable为Temperature，点击Apply按钮绘制曲线图

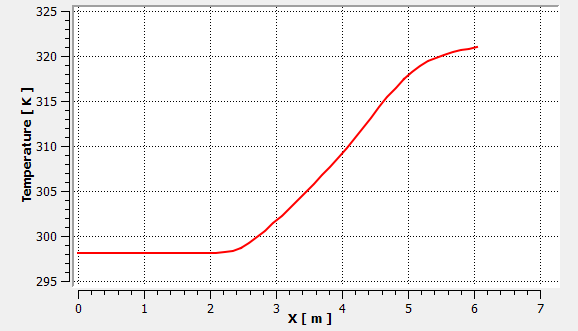

轴线上温度分布如下图所示。

（完）
