【Pointwise】01:二维翼型

本案例利用PointWise划分二维NACA 6412翼型外流场计算网格。

说明:

本案例翻译自软件案例文档。Pointwise是一款极强大的CFD网格生成工具,对于立志从事CFD计算的小伙伴儿,掌握Pointwise能够在以后的工作中节省不少时间。这是一款极难入门的软件,然而一旦入门,你会发现该软件风骚之处随地可见~

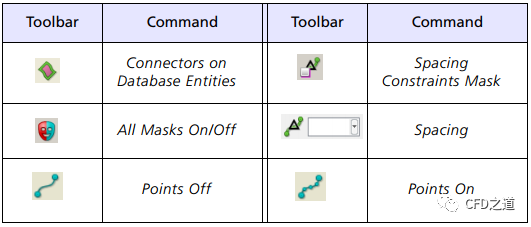

案例中应用的到工具如图所示。

1

几何模型

本案例几何模型为二维NACA 6412翼型。该翼型结构常用于CFD计算方法验证。该几何模型如下图所示。

2

网格拓扑

将要划分的网格为外流场计算域网格,这里通过拉伸方式形成O型网格。

3

导入几何

PointWise中的几何模型被称之为Database

  • 选择菜单File → Import → Database,选择几何模型NACA6412.igs

  • 点击按钮Open打开几何

4

设置默认值

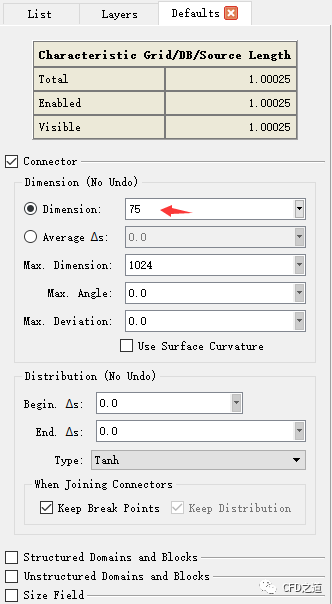

  • 选择左侧面板中的Defaults标签页

  • 激活选项Connector,设置Dimension75,其他参数保持默认设置,如下图所示

5

Connector创建

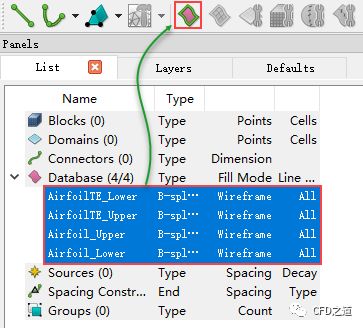

  • 选中树形菜单中Database下的所有节点,点击工具栏按钮Connectors on Database Entities生成线网格

注:在Pointwise中,线网格被称之为Connector,面网格称之为domain,体网格称之为block

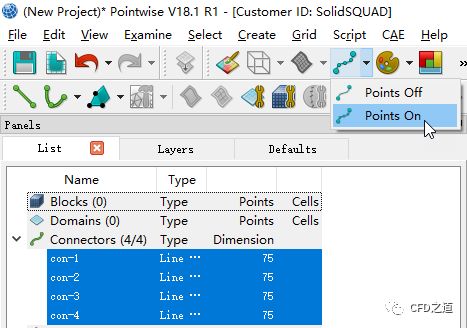

  • 选择树形菜单Connectors下的所有节点,点击工具栏按钮Points On显示网格节点

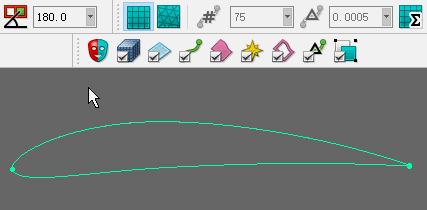

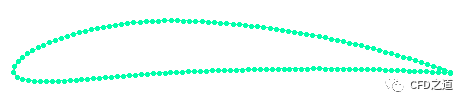

网格如下图所示。

6

修改网格尺寸

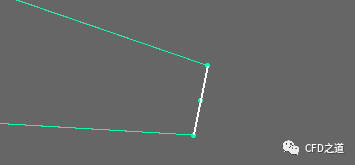

  • 图形窗口中选择如下图所示的两条边(或选中树形窗口中Connectors节点下的con-1及con-2)

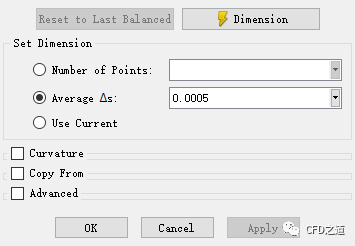

  • 选择菜单Grid → Dimension...,激活选项Average Δs0.0005

  • 点击按钮Dimension改变尺寸

  • 点击按钮OK关闭面板

7

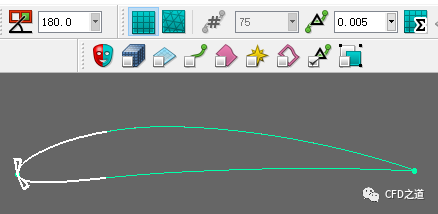

修改间距约束

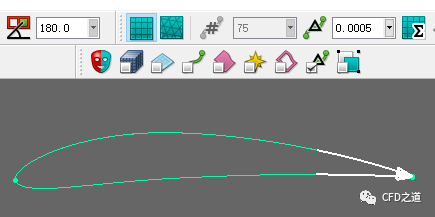

  • 取消除Spacing Constraint之外的所有约束,选择如下图所示的两个connector的两端

  • 工具栏中设置Spacing为 0.005

  • 相同方法设置另外两端,间距为0.0005

操作过程如图所示。

8

生成面网格

  • 选择所有Connectors

  • 选择菜单Create → Extrude → Normal,在设置面板中点击按钮Done

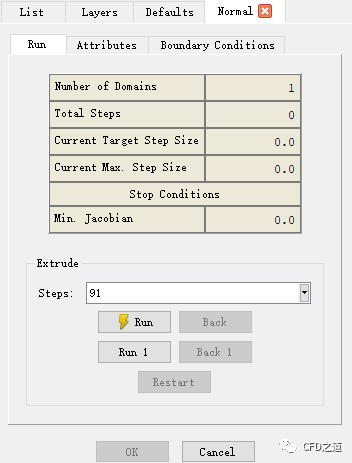

  • Run标签页中设置Steps91

  • 进入Attributes标签页,设置Initial Δs0.0001

  • 点击按钮Flip,确保图形窗口中所有箭头沿法向向外

  • 进入Run标签页,点击按钮Run生成网格

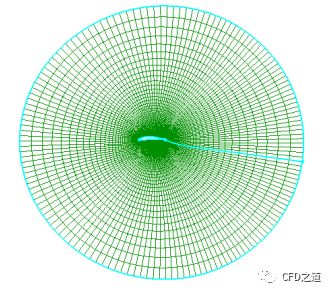

最终网格如下图所示。

9

输出网格

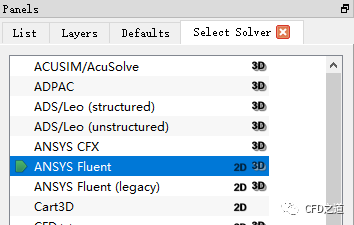

  • 点击菜单CAE → Select Solver...,面板中选择合适的求解器,如ANSYS Fluent

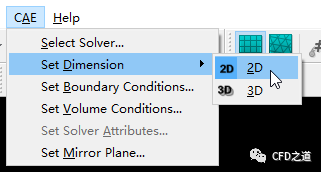

  • 本案例网格为2D,因此选择菜单CAE → Set Dimension → 2D设置网格维度

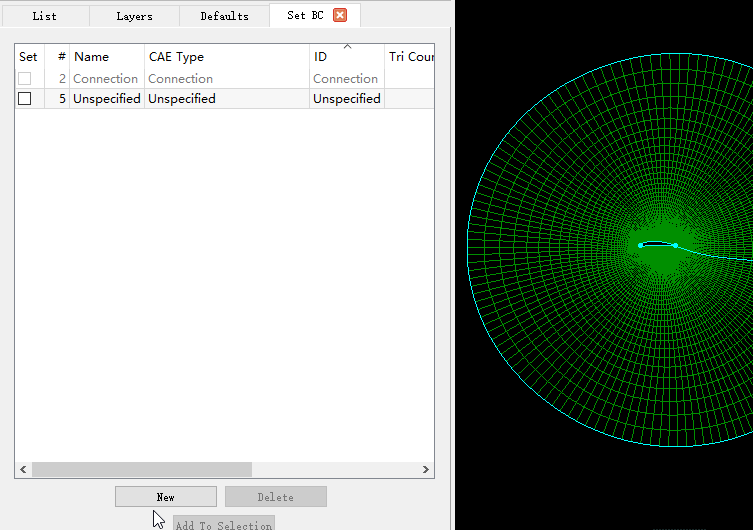

  • 选择菜单CAE → Set Boundary Conditions...,如下图所示设置

提示:这里可以为所有的边界指定名称。

  • 树形菜单中选中Domains节点,点击菜单File → Export → CAE...输出Fluent所用的case文件

本案例完毕!
