在早期的版本中，Fluent Meshing采用的是基于对象的网格处理方式，自19.0版本之后，添加了基于工作流的网格划分方法。本文通过一个简单的案例，描述基于工作流的网格生成方式。

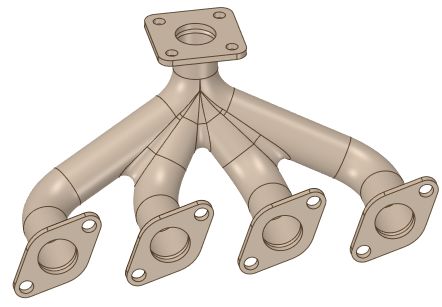

要处理的几何模型如下图所示。

案例目标是提取并生成内流计算域网格。

1 启动Fluent Meshing

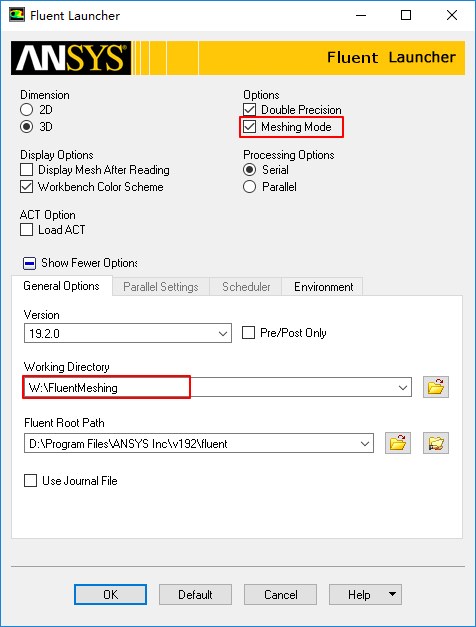

• 启动Fluent，激活选项Meshing Mode并设置Working Directory，如下图所示

2 启用Workflow

• 如下图所示，选择下拉列表中的watertight Geometry激活workflow方法

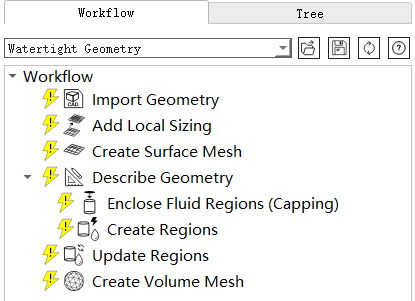

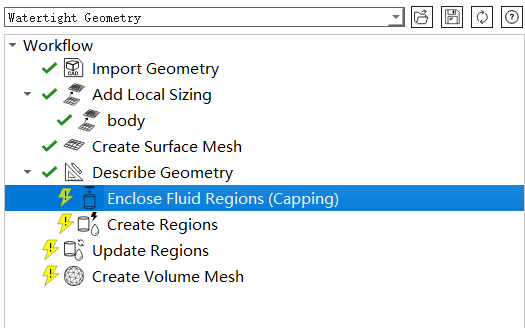

方法激活后，软件会向列表框中添加相应操作节点，如下图所示。

这些节点：

• Import Geometry：导入几何

• Add Local Sizing：添加局部尺寸

• Create Surface Mesh：创建面网格

• Describe Geometry：指定几何

• Enclose Fluid Region：封闭流体域

• Create Region：创建区域

• Update Regions：更新区域

• Create Volume Mesh：创建体网格

3 导入几何

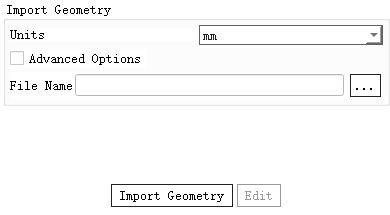

• 点击节点Import Geometry，左侧列表框下方出现参数设置面板，如下图所示，设置Units为mm，点击File Name右侧的按钮弹出文件选择对话框

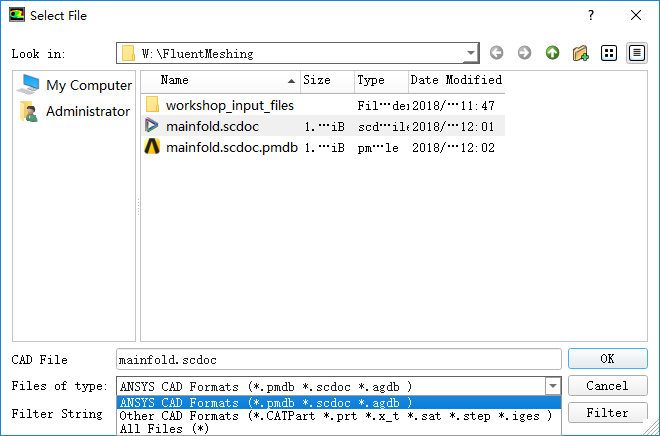

• 如下图所示文件选择对话框中，选择打开文件mainfold.scdoc

注：从上图可以看出，Fluent Meshing支持的文件类型并不多，在导入文件之前，先将几何文件格式转化为上图所支持的格式类型。

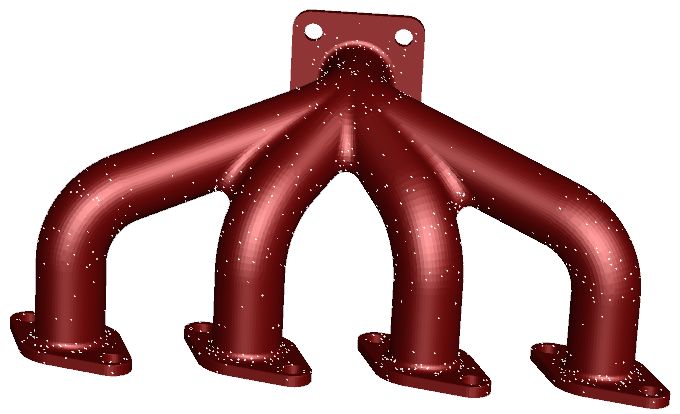

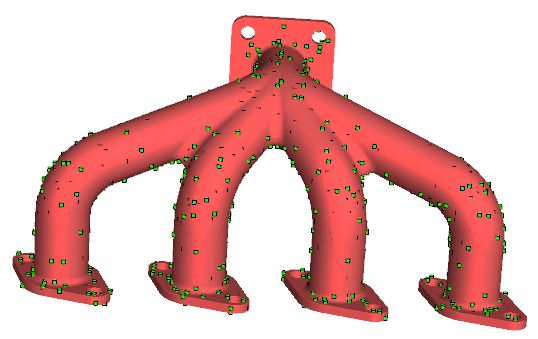

文件导入后，图形窗口中显示几何模型，其中size以小方块形式显示，如下图中的白点。

4 Add Local Sizing

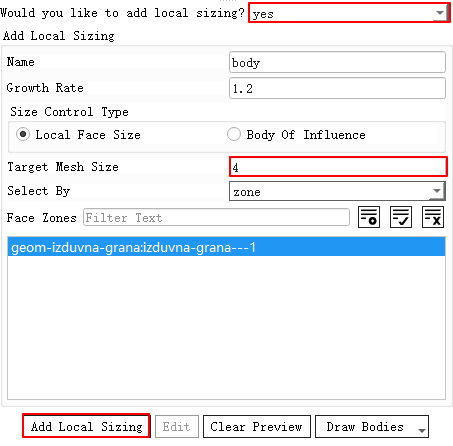

• 点击节点Add Local Sizing，下方属性窗口中设置参数

• 设置Would you like to add local sizing为yes

• 设置Target Mesh Size为4

• 点击按钮Add Local Sizing添加尺寸

设置完毕后的图形如下图所示。

5 Create Surface Mesh

• 点击节点Create Surface Mesh

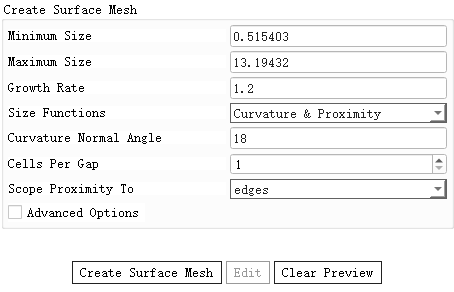

• 参数面板保持默认参数设置，点击按钮Create Surface Mesh生成面网格

注：当几何面质量很差时，需要仔细设置这些参数，可以打开Advanced Options选项进行更精细的设置。

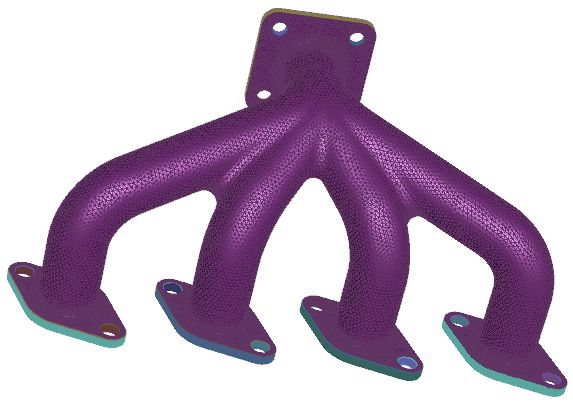

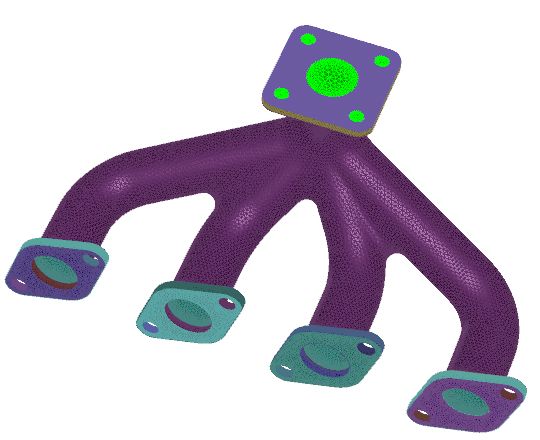

生成的面网格如下图所示。

6 Describe Geometry

在这一步中，向软件描述几何大致特征。

• 点击节点Describe Geometry

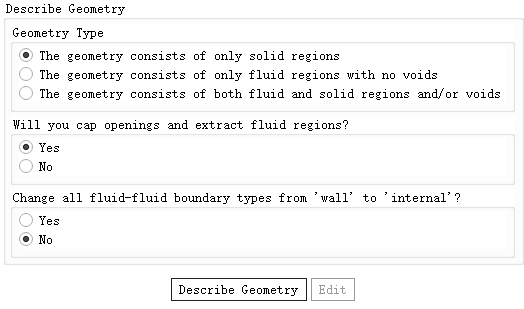

• 参数窗口中如下图所示进行设置

• 点击按钮Describe Geometry

7 Enclose Fluid Regions

• 软件自动添加节点Enclose Fluid Regions(Capping)，在该节点下封闭计算域

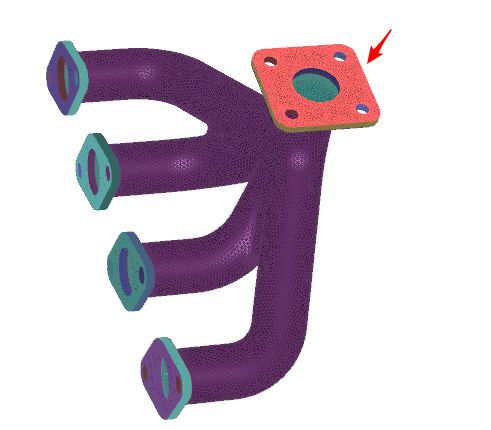

• 图形窗口中利用鼠标右键选择下图所示的面

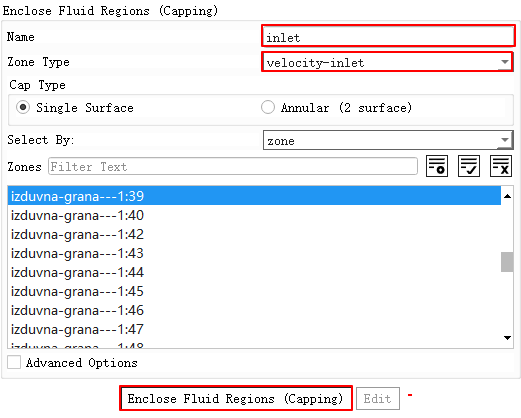

• 参数窗口中如下图所示进行设置，输入Name为inlet，设置Zone Type为velocity-inlet

• 点击按钮Enclose Fluid Regions(Capping)封闭几何

封闭完毕后如下图所示。

• 相同方式处理剩下的4个出口，分别命名为outlet1、outlet2、outlet3、outlet4，类型均为pressure-outlet

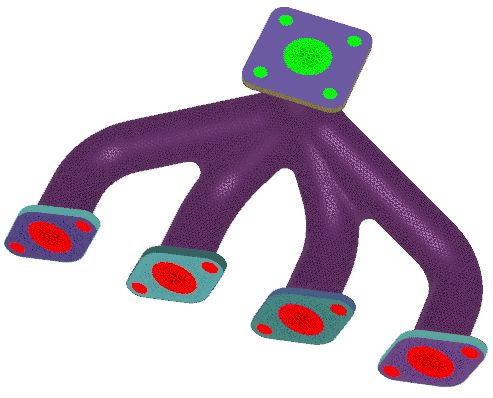

全部完成后，如下图所示。

8 Create Region

• 点击按钮Create Region

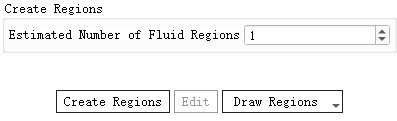

• 参数面板中设置Estimated Number of Fluid Regions为1

• 点击按钮Create Regions创建区域

注：需要人工指定流体域的数量。难道软件无法自动判断？

9 Update Regions

• 点击按钮Update Regions

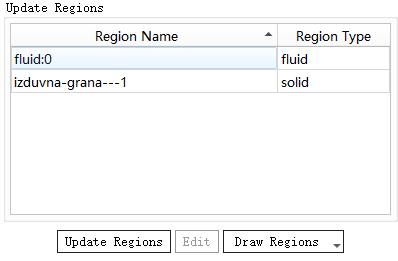

• 参数面板中指定区域类型，如下图所示，点击按钮Update Regions更新区域

10 Create Volume Mesh

• 点击按钮Create Volume Mesh

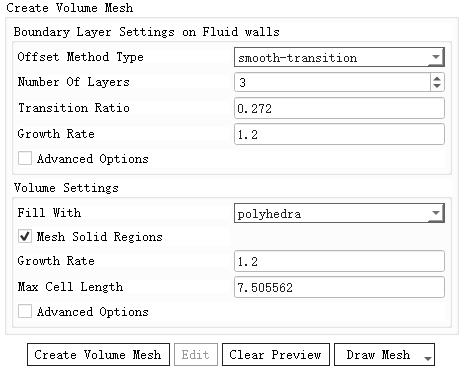

• 参数保持默认设置，点击按钮Create Volume Mesh生成体网格

注：若不想生成固体区域网格，可取消选择Mesh Solid Regions选项。

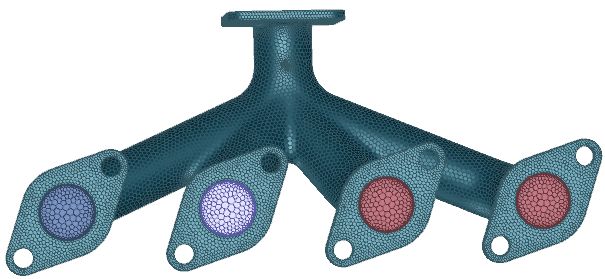

最终形成网格如下图所示。

• 点击按钮Switch to Solution切换到Solutionm模式

11 Fluent操作

• 在Cell Zone Conditions中删除固体区域节点

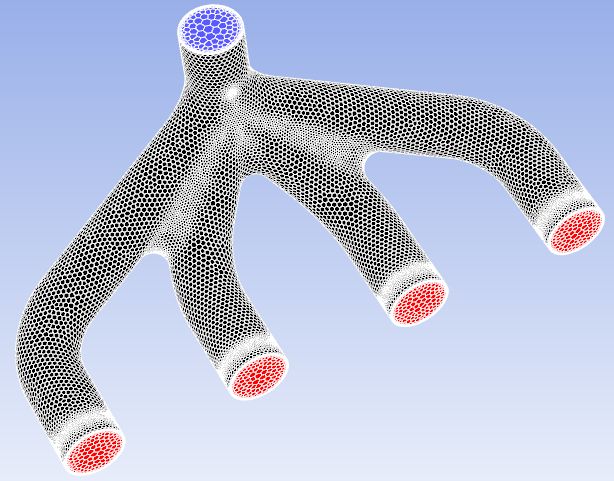

流体域网格如下图所示。

• 指定入口速度为3m/s，指定所有出口静压为0 Pa

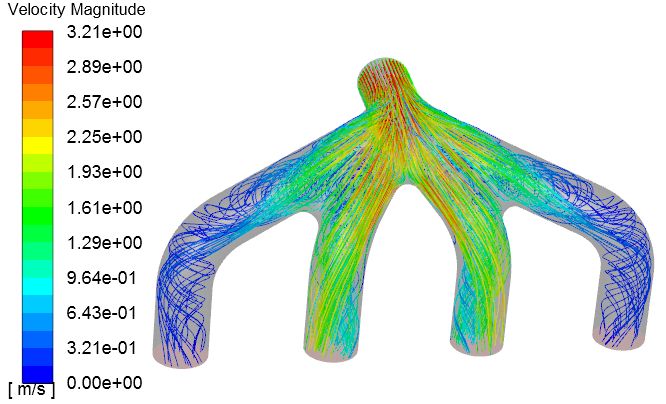

• 计算得到流线分布

12 总结

workflow功能看似不错，但实质上也只是在之前的对象操作基础上做了简单的包装而已，体验起来感觉很鸡肋。但相较于原来的GUI来说，workflow还算是有进步，至少ANSYS关注到Fluent Meshing的GUI设计真的是太糟糕了。
