【Fluent Meshing】06:特点

内容纲要

本文描述Fluent Meshing的一些特点。

1 Fluent Meshing的特点

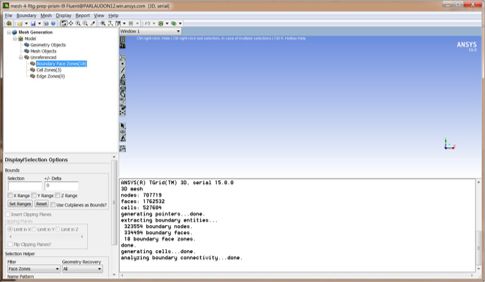

  • 用户界面嵌入到Fluent中

  • 支持读入复杂多区域装配体CAD几何及面网格

  • 面向高级用户提供更多的控制方式:是“透明盒子”而不是“黑盒子”

  • 能处理超过十亿的网格单元

  • 能直接控制网格节点

  • 能利用脚本实现批处理

2 Fluent Meshing中应用的一些技术


Fluent Meshing的前身为ANSYS收购自Fluent公司的TGrid,其为一个带有表面网格编辑工具的体网格生成器,广泛应用于航空航天和汽车市场(包括F1)多年,创建网格质量非常高,数量非常多的混合体网格。

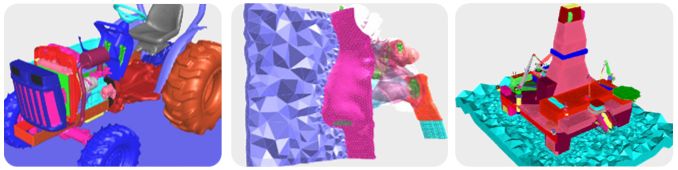

  • Fluent Meshing中包含了一种领先的表面包面技术(Surface Wrapping)

    • 15.0版本后该技术包含了完全Remeshing功能

  • 该技术扩大了Fluent Meshing的应用领域,如:暖通、油气、生物医学或发动机舱热管理等

    • 起点几何为刻面/STL几何或CAD几何

    • 可以用于包含了不连续面、重叠几何、表面相交、破损孔洞等“肮脏的”几何

3 支持的的一些网格类型

Fluent Meshing支持绝大多数网格类型,如:

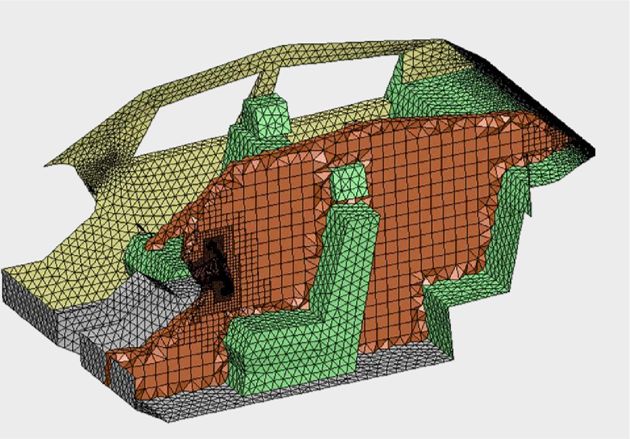

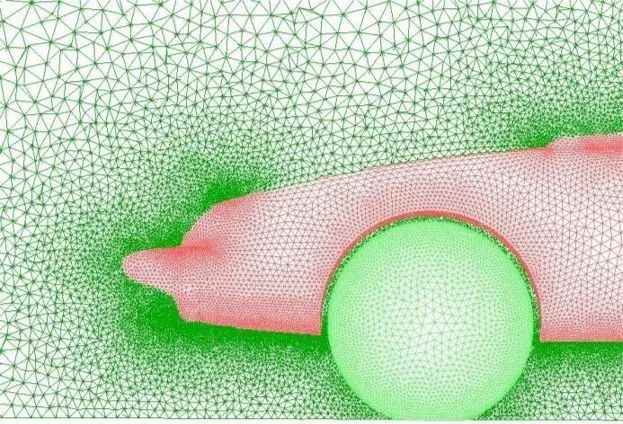

  • Tetrahedral(四面体网格)

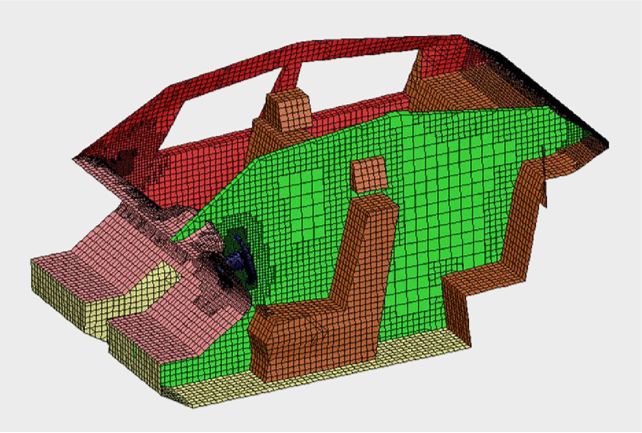

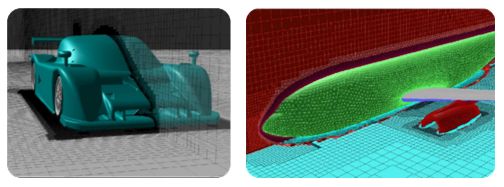

  • Hexcore(六面体占优网格)

  • CutCell(笛卡尔网格)

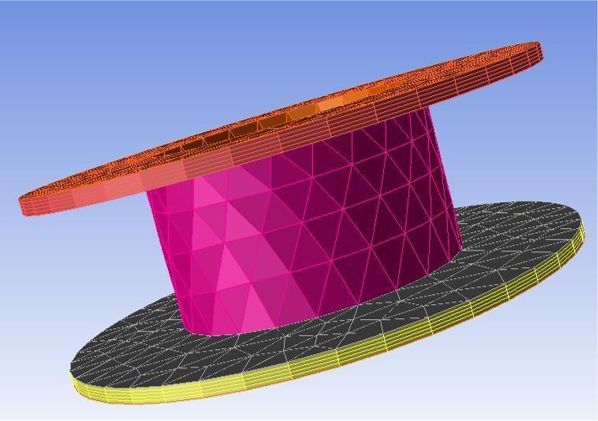

  • Thin Volume(薄壁网格)

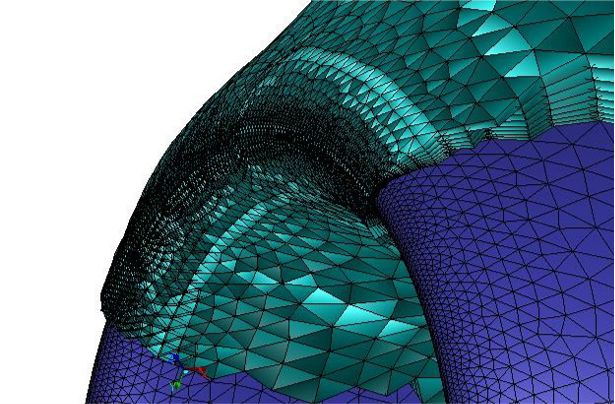

  • Prisms(棱柱层网格)

注:高版本的Fluent Meshing中还支持Poly(多面体网格)以及Poly-Hexcore(多面体-六面体混合网格)

4 网格划分灵活性
  • 将分离的面网格连接到一起使其节点一致,之后生成体网格

  • 将外部导入的六面体网格连接到三角形面网格上,生成薄壁体网格

  • 可编写脚本的TUI支持通配符

  • 扫掠四边形/三角形面网格形成六面体/三棱柱体网格

  • Remeshing工具能够重新划分面网格

  • 导入第三方软件生成的网格,并且修复提高其网格质量,或者添加边界层网格
