【Fluent Meshing】05:基础

内容纲要

本文介绍Fluent Meshing的一些最基础内容。

1

Fluent基本介绍

  • Fluent Meshing是一款稳健强大的非结构网格生成软件

  • Fluent Meshing包含一些功能:

    • 处理、修复及增强边界面网格

    • Surface Wrapping功能能够为高度复杂的几何模型生产CFD网格

    • class leading prism网格生成功能能够在复杂的几何上捕捉边界层网格

  • 高质量的四面体及六面体核心的网格算法

  • Cutcell网格允许创建四边形占优的面网格及六面体占优的体网格

  • Scripted网格生成功能非常适合于工程中的重复性网格划分

2

导入网格基本工作流程

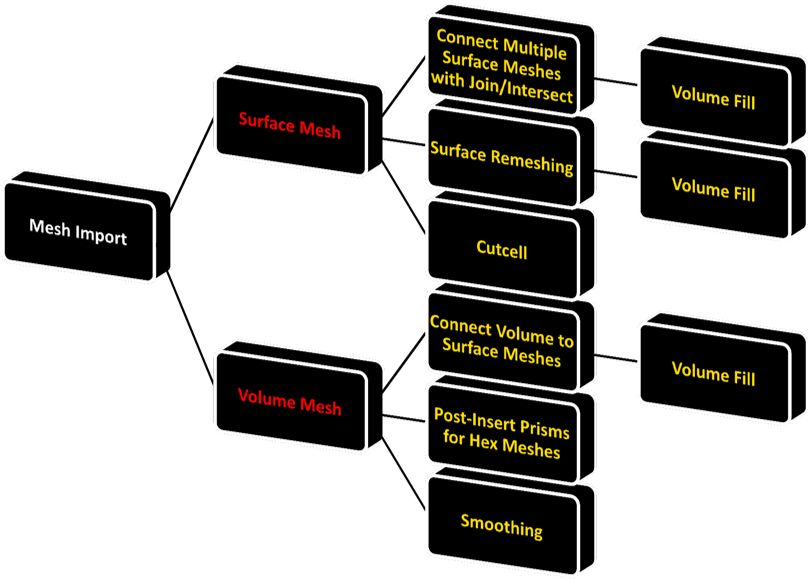

从外部导入mesh文件后至体网格生成的基本流程如下图所示。

导入至Fluent Meshing中的网格可以是表面网格,也可以是体网格。

  • 导入面网格。面网格导入之后,通常需要检查网格连接性(如网格之间是否存在交叉、缝隙等),利用Join/Intersect方法进行处理,确保面网格为干净网格。此时还可能需要对面网格进行Remeshing,提高面网格质量。当面网格准备完毕后,划分体网格。

  • 导入体网格。若导入的网格为体网格,此时同样需要检查网格是否具有连接方面的问题,若不存在网格连接问题,可选择对导入的体网格进行光顺处理,若存在连接问题,则需要将体网格转化为面网格进行处理,处理完毕后重新生成体网格。

3

单个CAD文件导入流程

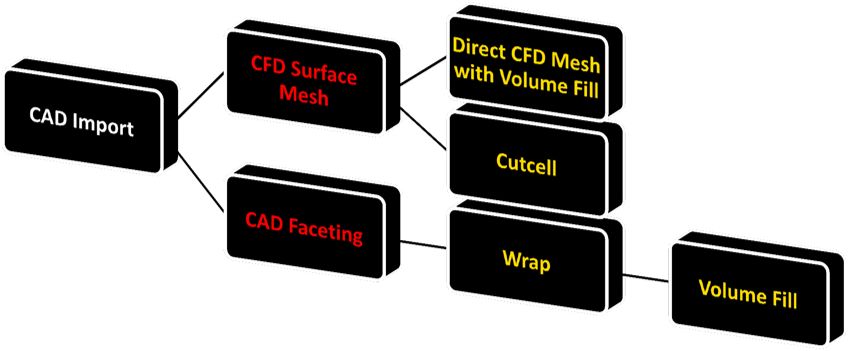

从外部导入CAD文件后,需要根据几何类型分别处理(若为常规CAD面网格,则可以直接生成面网格→体网格,若导入的几何为刻面几何,则通常需要先进行Wrap,之后再生成体网格。

4

多个CAD文件同时导入

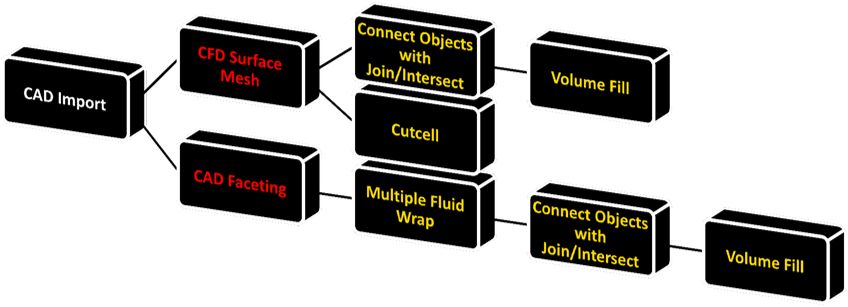

若导入的几何体为多个CAD几何,一般处理流程如下图所示。多个几何通常需要进行Join/Intersect以处理几何之间的连接问题。

注:图中的CAD Faceting通常指的是STL格式文件。除非迫不得已,一般情况下并不建议使用此格式文件。

5

使用Fluent Meshing

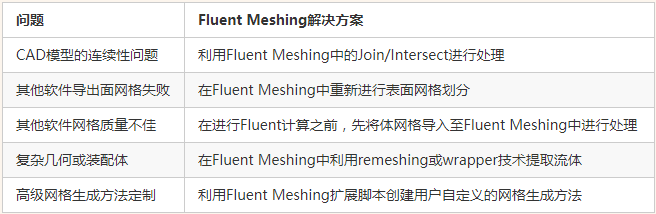

下表列举了一些Fluent Meshing的使用时机。
