【多相流计算】案例03：凝固II

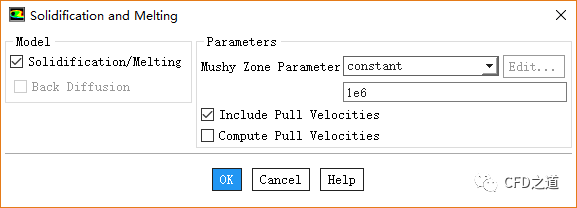

• 双击模型树节点Models > Solidfication & Melting，弹出设置对话框，如下图所示，激活选项SolIdfication/Melting，选择选项Include Pull Velocities，其他参数保持默认设置，点击OK按钮关闭对话框

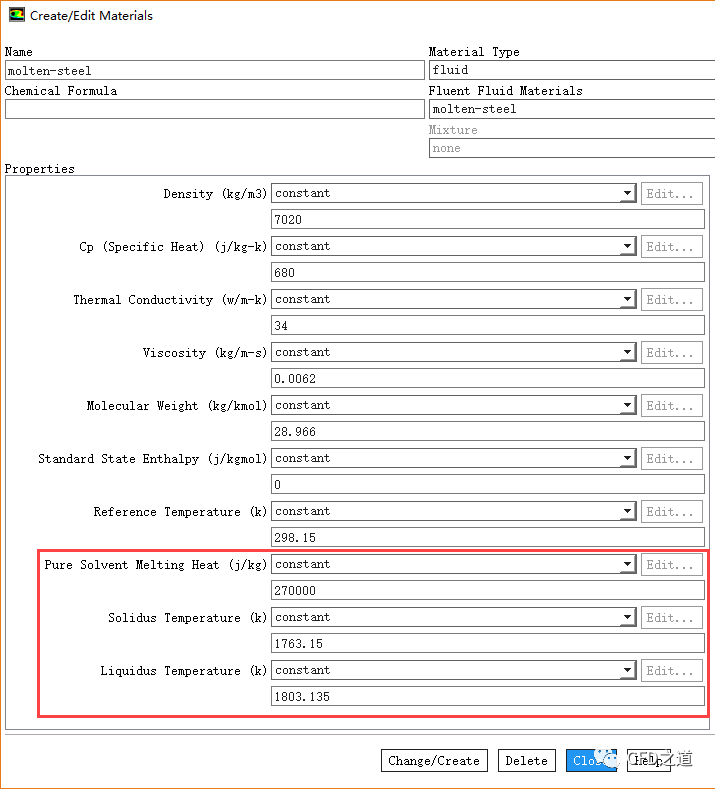

• 修改材料molten-steel的属性参数

• 设置Pure Solvent Melting Heat为270000 j/kg

• 设置Solids Temperature为1763.15 k

• 设置Liquidus Temperature为1803.135 k

• 点击按钮Change/Create修改参数

• 双击模型树节点Initialization，点击 右侧面板按钮Patch打开设置对话框

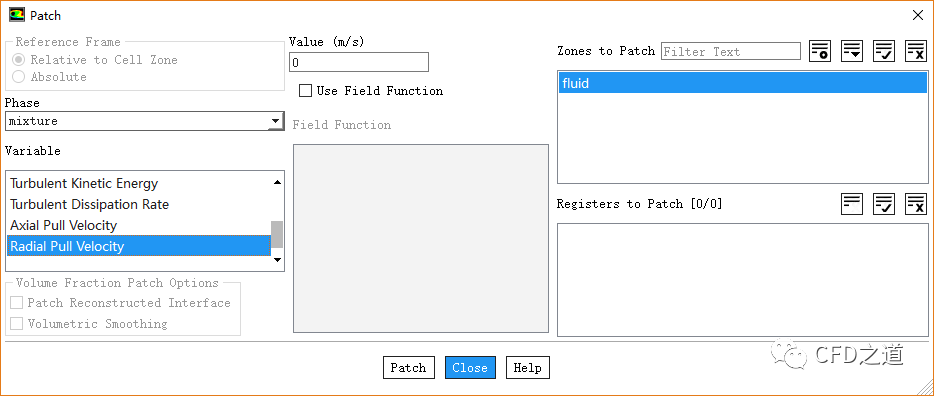

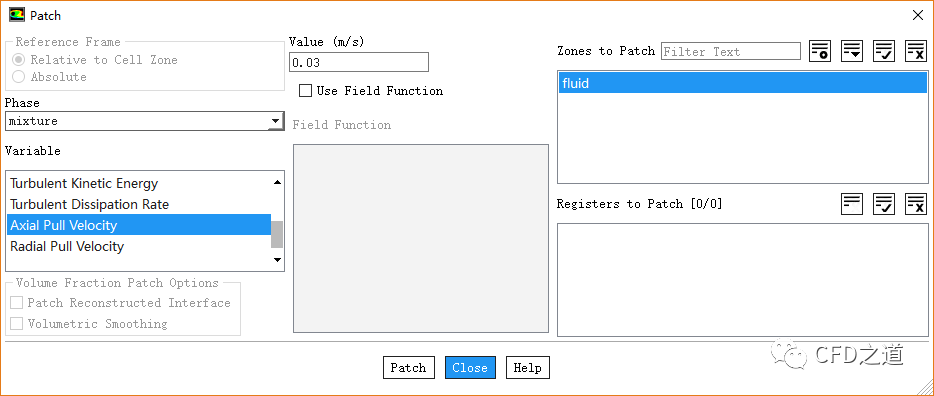

• 如下图所示，设置Axial Pull Velocity为0.03 m/s

• 设置Radial Pull Velocity为0 m/s

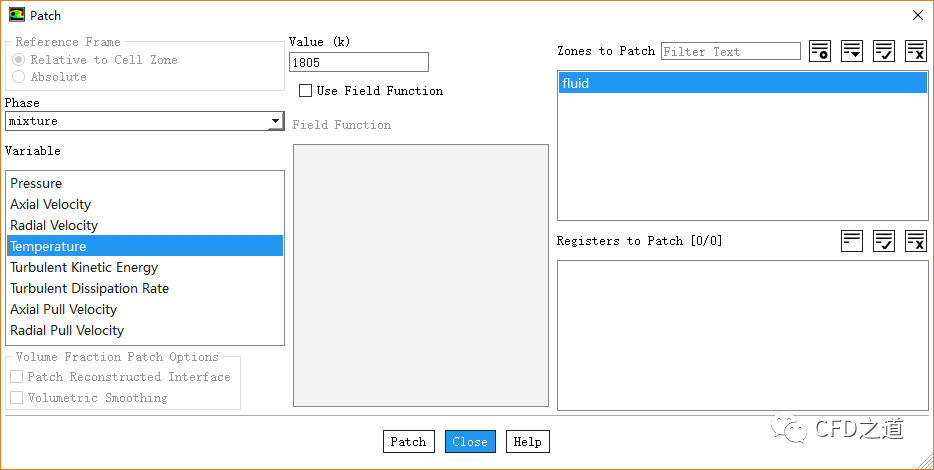

• 设置Temperature为1805 k

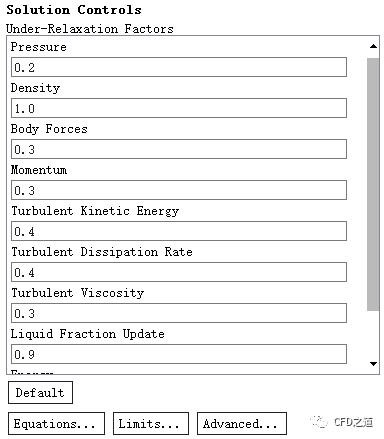

• 双击模型树节点Solution > Controls，右侧面板设置亚松弛因子，如下图所示

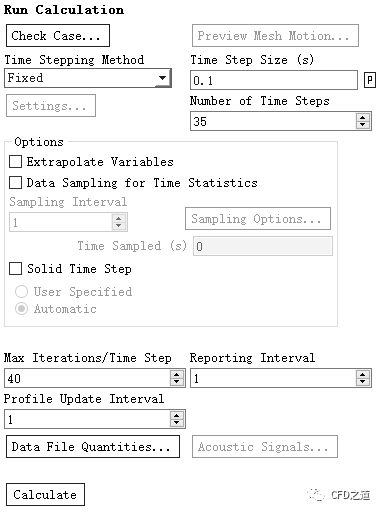

• 双击模型树节点Run Calculation，右侧面板设置Time Step Size为0.1s，设置Number of Time Steps为35，设置Max Iterations/Time Step为40，点击按钮Calculte进行计算

• 计算完毕后保存case及data文件(steel-2.cas.gz and steel-2.dat.gz)

• 设置Time Step Size为0.01s，设置Number of Time Steps为150，设置Max Iterations/Time Step为40，点击按钮Calculte进行计算

• 计算完毕后保存case及data文件(steel-3.cas.gz and steel-3.dat.gz)

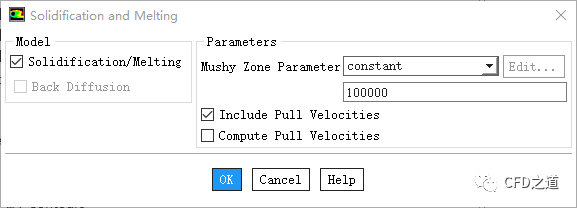

• 修改Mushy Zone Parameter为1e6，如下图所示，继续计算100步，计算完毕后保存case及data文件(steel-4.cas.gz and steel-4.dat.gz)

• 修改Mushy Zone Parameter为1e7，如下图所示，继续计算200步，计算完毕后保存case及data文件(steel-5.cas.gz and steel-5.dat.gz)

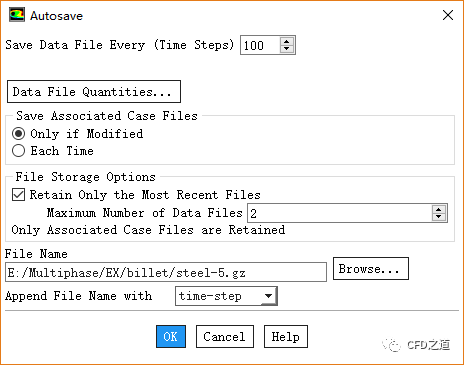

• 如下图所示设置自动保存

• 继续以0.01 s时间步长计算350步

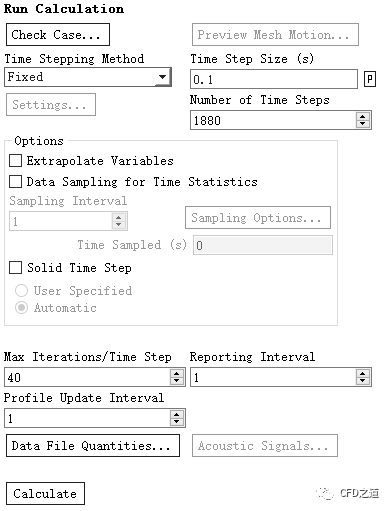

• 以0.1s时间步长计算1880步

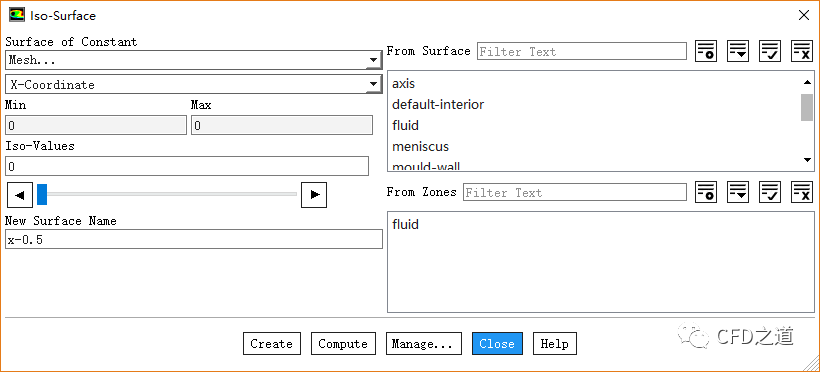

• 利用工具栏按钮Surface → Create → ISO Surface创建x=0.5, 1.0, 1.5, 2.0, 2.5及3.0m的面

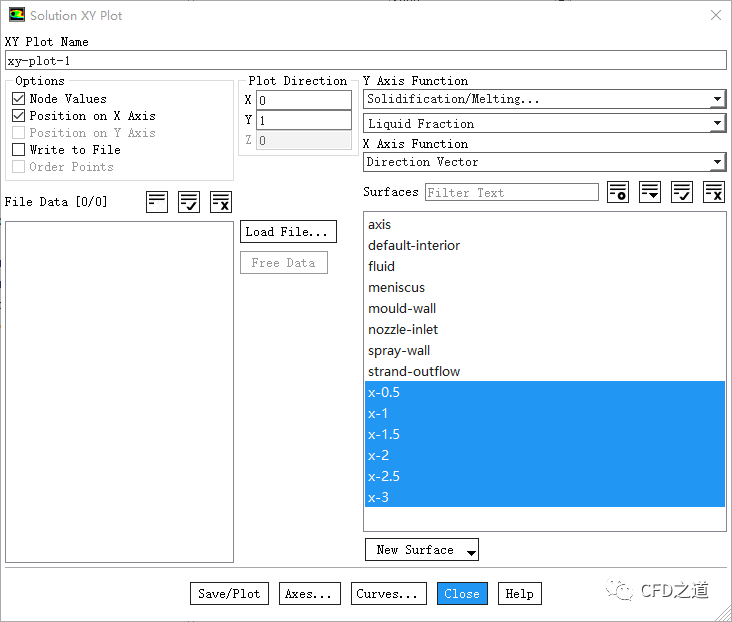

• 如下图所示显示各界面液相体积分数分布

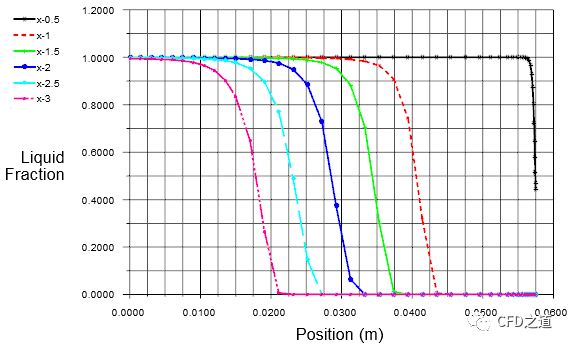

• 液相体积分数分布如下图所示

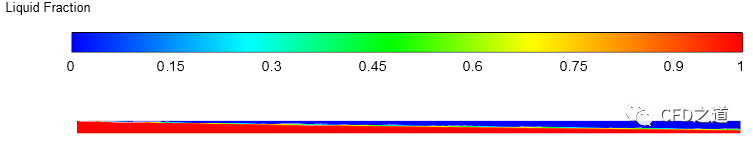

• 液相分布云图如下图所示

本案例到此结束！
