本案例演示利用Fluent双向耦合离散相模型求解旋风分离器内部流场。

• 启动Workbench，添加模块Fluid Flow(Fluent)到工程窗口中

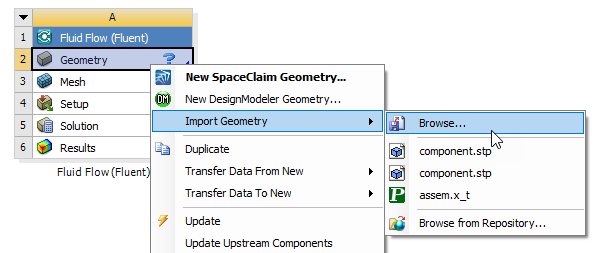

• 右键选择A2单元格，选择菜单Import Geometry → Browse…，在弹出的文件选择对话框中选择几何文件cyclone.stp

• 双击A3单元格进入Mesh模块

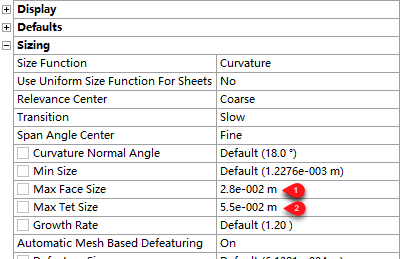

• 点击模型树节点Mesh，在属性窗口中设置Max Face Size为2.8e-2m，设置max Tet Size为5.5e-2 m

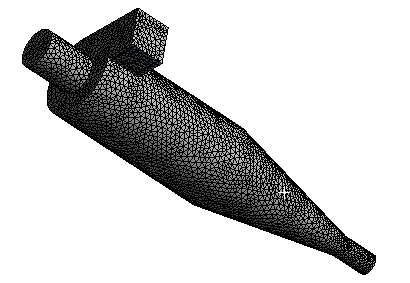

• 右键旋转模型树节点Mesh，选择弹出菜单Generate Mesh生成网格

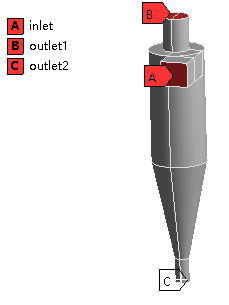

• 创建3个边界命名，分别为inlet、outlet1及outlet2

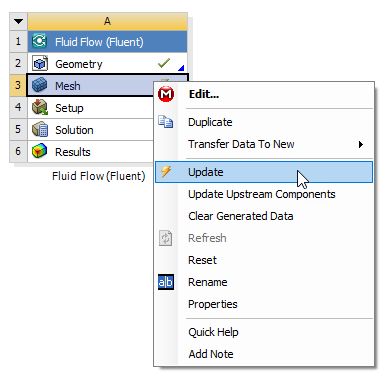

• 关闭mesh模块，返回至Workbench界面，右键选择A3单元格，选择弹出菜单Update更新网格

• 双击A4单元格进入Fluent设置

• 鼠标双击模型树节点General，右侧面板中激活选项Gravity

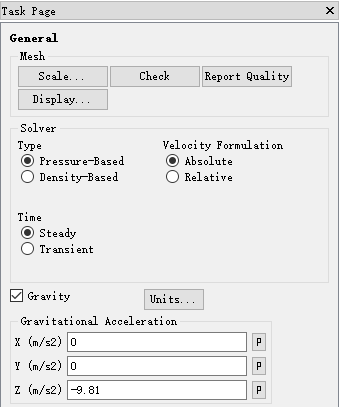

• 设置重力加速度为Z方向-9.81 m/s2

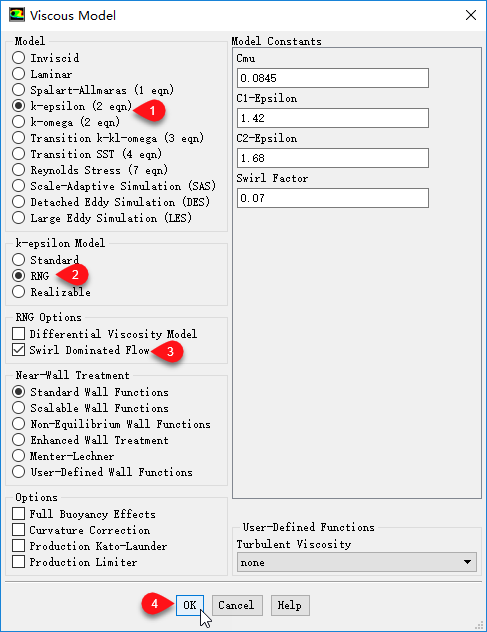

• 鼠标双击模型树节点Models > Viscous，弹出湍流模型设置对话框，选择k-epsilon(2 eqn)模型，选择子模型为RNG，激活选项Swirl Dominated Flow，点击OK按钮关闭对话框

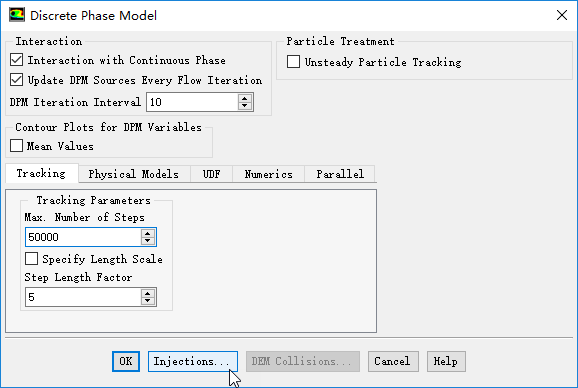

• 鼠标双击模型树节点Models > Discrete Phase，打开离散相模型设置对话框

• 激活选项Iteraction with Continuous Phase及Update DPM Source Every Flow Iteration，点击按钮Injections…打开入射器设置对话框

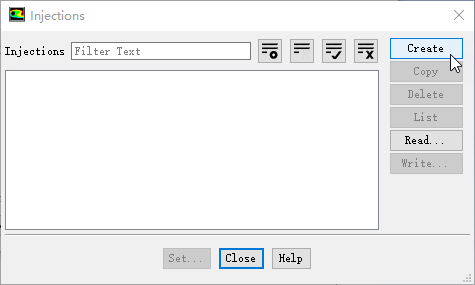

• 在Injections对话框中，点击Create按钮创建新的入射器

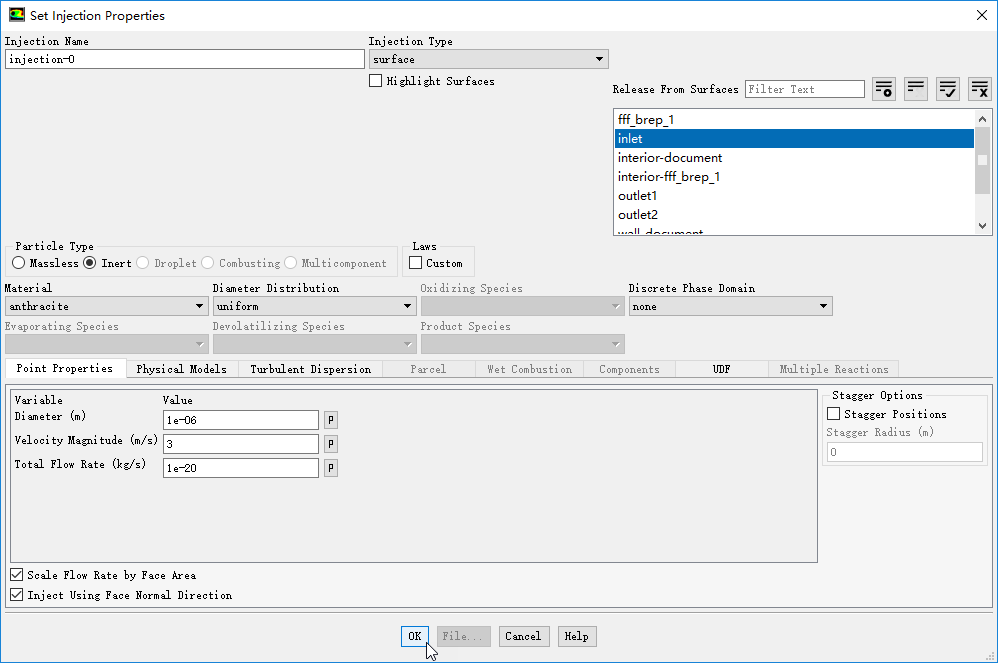

• 在入射器设置对话框中，设置Incection Type为Surface，选择inlet作为入射口，设置颗粒的X-Velocity为3 m/s

• 激活选项Scale Flow Rate by Face Area及Inject using Face Normal Direction

• 其他参数保持默认设置，点击OK按钮关闭对话框

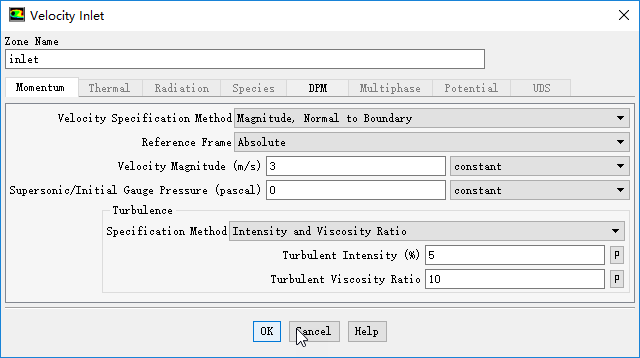

• 双击模型树节点Boudnary > Inlet，弹出入口边界设置对话框，在Momentum标签页中设置Velocity Magnitude为3 m/s

• 确保outlet1及outlet2边界类型为Pressure-outlet，设置参数保持默认设置

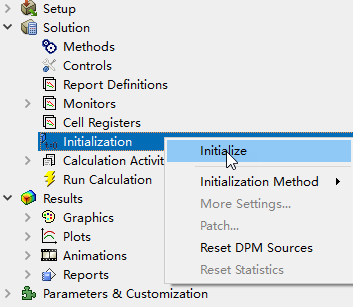

• 右键选择模型树节点Initialization，选择菜单Initialize进行初始化

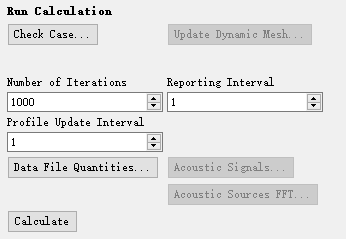

• 选择模型树节点Run Calculation，右侧面板中设置Number of Iterations为1000

• 点击按钮Calculate进行计算

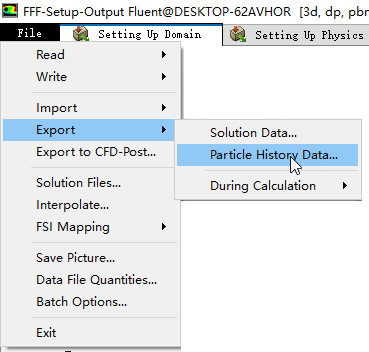

• 选择菜单File → Export → Particle History Data…打开颗粒数据输出对话框

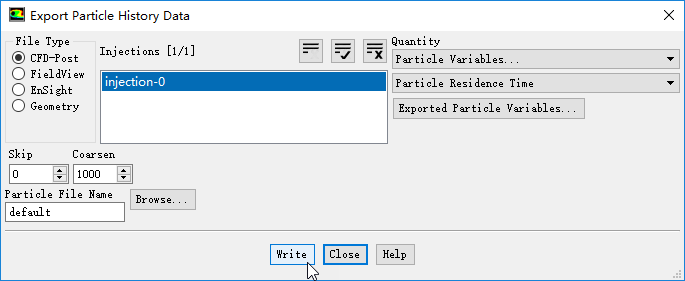

• 对话框中选择File Type为CFD-Post，点击Write按钮输出数据

• 关闭Fluent返回至Workbench界面

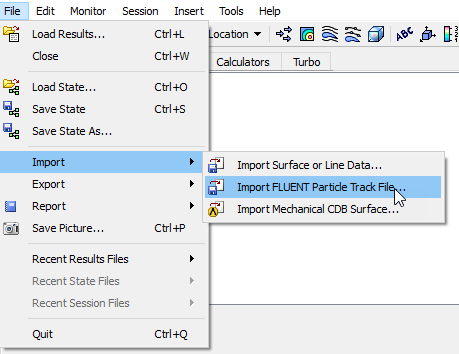

• 双击A6单元格进入CFD-Post，选择菜单File → Import → Import FLUENT Particle Track File…导入前面保持的颗粒文件

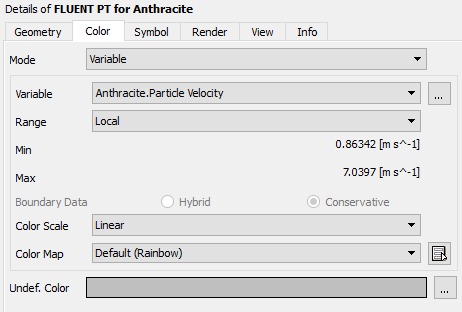

• 双击节点FLUENT PT for Anthracite，属性窗口中切换至Color标签页，设置Mode为Variable，设置Variable为Anthracite.Particle Velocity，设置Range为Local

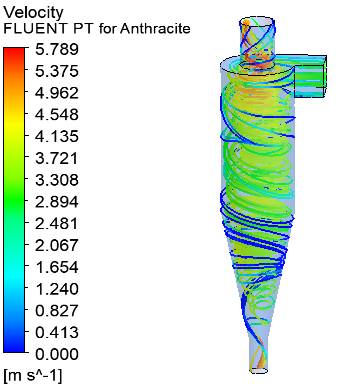

• 点击Apply按钮显示颗粒轨迹
