本案例在上一案例（【Fluent案例】20：MRF模型）的基础上修改。

在前面的案例中介绍了利用MRF解决旋转区域问题，本案例中利用滑移网格来解决相同的问题。利用滑移网格可以解决瞬态区域运动问题。

• 启动A3单元格进入Fluent工作界面

1

General设置

• 双击模型树节点General

• 右侧慢板设置激活选项Transient

2

Cell Zone Condtions

• 鼠标双击模型树节点Cell Zone Condtions > inner，打开区域设置对话框

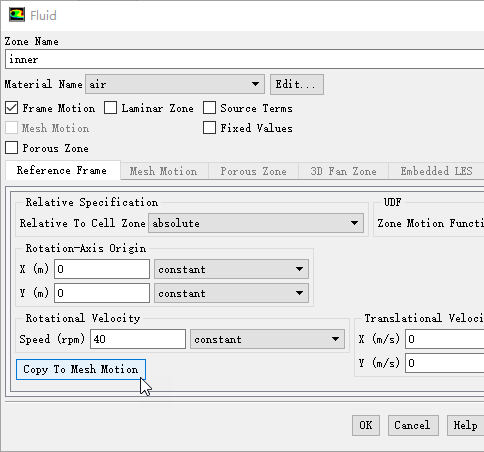

• 点击按钮Copy To Mesh Motion，将MRF模型切换为滑移网格

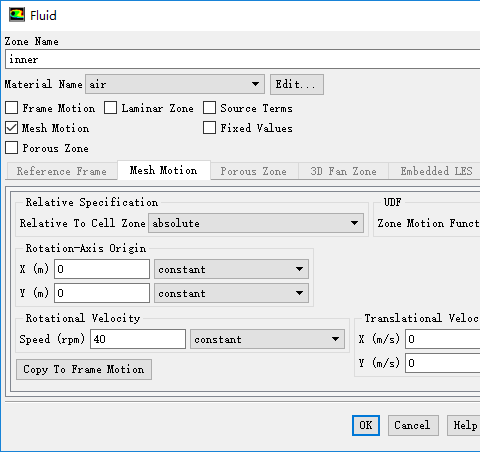

切换后对话框如图所示。

• 点击OK按钮关闭对话框

• 相同的步骤切换计算区域blade_bot、blade_right、blade_top

3

定义动画

• 右键选择模型树节点Initialization，点击弹出菜单项Initialize进行初始化

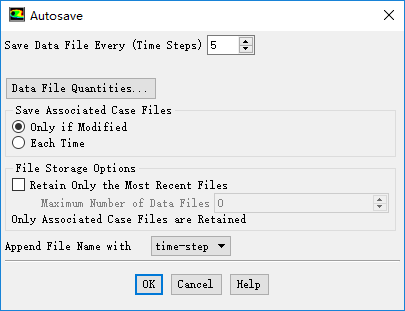

• 双击模型树节点Autosave，弹出自动保存设置对话框

• 设置参数Save Data File Every为5

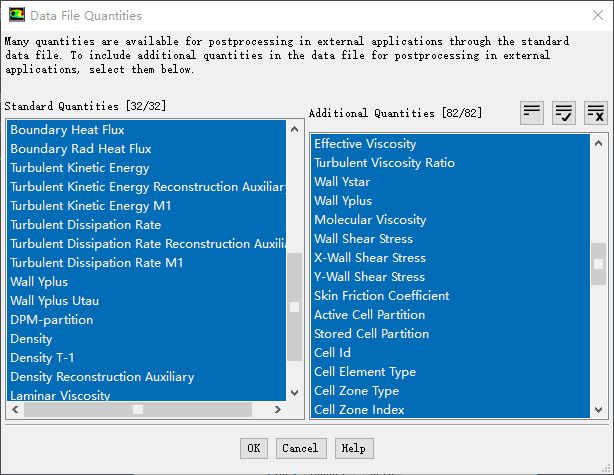

• 点击上图按钮Data File Quantities…，弹出数据选择对话框

• 选择所有数据，点击OK按钮关闭对话框

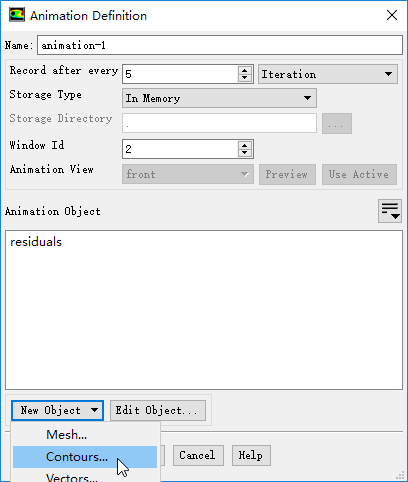

• 双击模型树节点Calculation Activities > Solution Animations，弹出动画定义对话框

• 设置参数Record after every为5

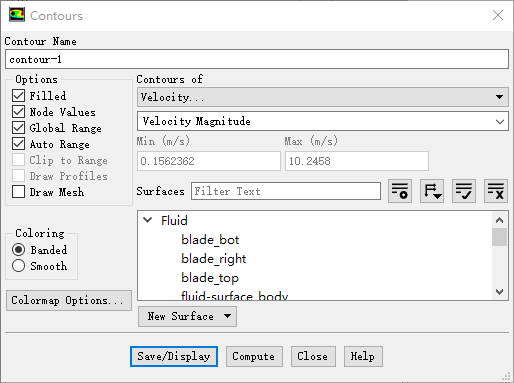

• 点击New Object按钮下的子按钮Contours，弹出云图对话框，在该对话框中查看速度，如下图所示

• 点击按钮Save/Display显示云图，点击Close按钮关闭对话框，返回至动画定义对话框

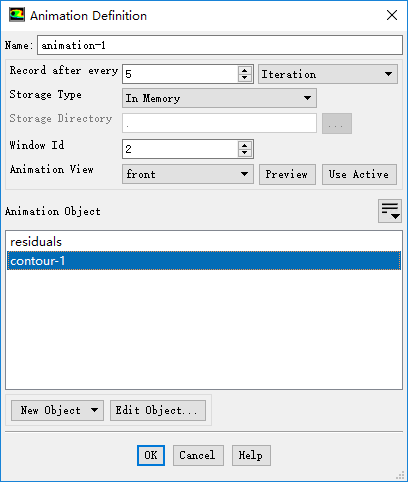

• 选中Animation Object列表项contour-1，点击OK按钮完成动画定义

4

计算

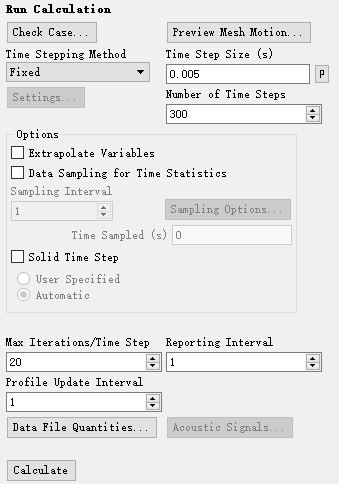

• 鼠标双击模型树节点Run Calculation，右侧面板中设置Time Step Size为0.005 s，设置Number of Time Steps为300

• 点击按钮Calculate进行计算

5

后处理

• 关闭Fluent返回至Workbench，双击A5单元格进入CFD-Post

在CFD-Post中可以查看各时刻流场分布。

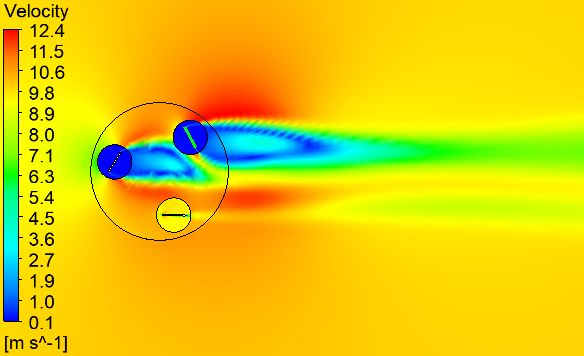

下图所示为0.1s时刻速度分布。

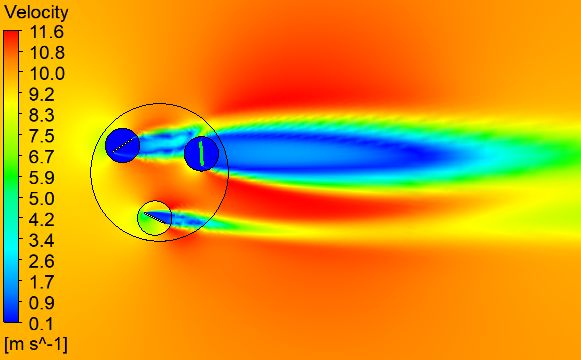

下图所示为0.2s时刻速度分布。

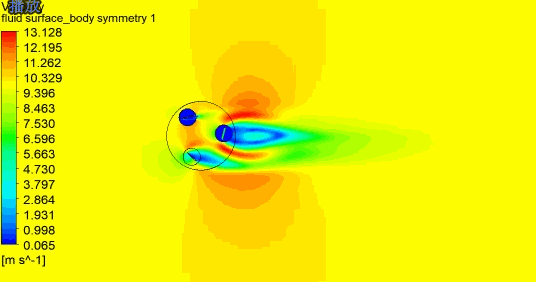

可以在CFD-Post中胜出速度场分布动画，如图所示。

案例网格文件

链接：https://pan.baidu.com/s/1c3uvN9I 密码：d0lq
