本案例利用Fluent计算并验证流过平板的层流流动分离再附着问题。

参考文献：J.C. Lane, R.I. Loehrke, “Leading Edge Separation from a Blunt Plate at Low Reynolds Number”, Transactions of ASME, Vol. 102, pp. 494-496, 1980

1 案例描述

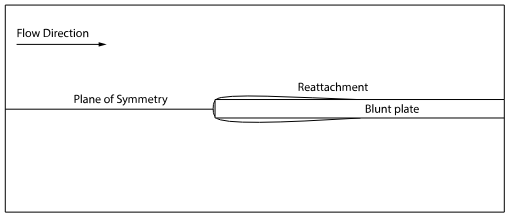

本案例计算模型如图所示。仿真计算钝头体前缘流动分离后再附着现象。考虑模型的对称性，计算时只采用一半几何模型。基于板厚的雷诺数为260。

计算条件如表所示。

计算并验证平板上再附着位置。

2 Fluent设置

2.1 General设置

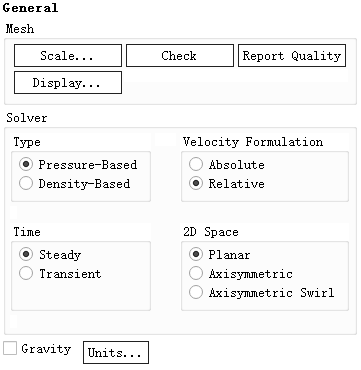

• 鼠标双击模型树节点General，右侧面板采用默认设置

2.2 Models

采用默认设置。

2.3 Materials

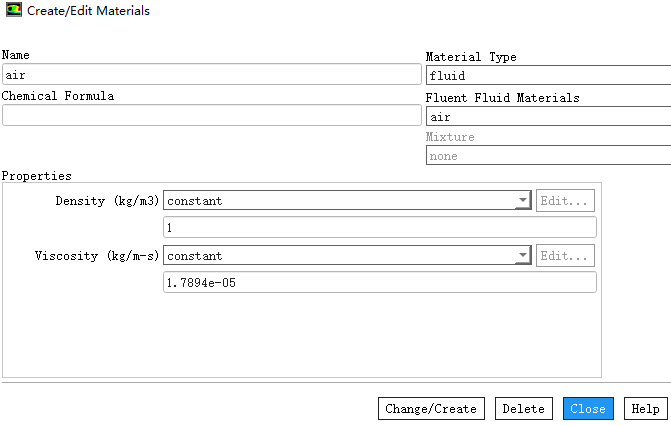

• 鼠标双击模型树节点Materials > fluid > air，弹出材料属性设置对话框，如下图所示设置密度与粘度

2.4 Boundary Conditions

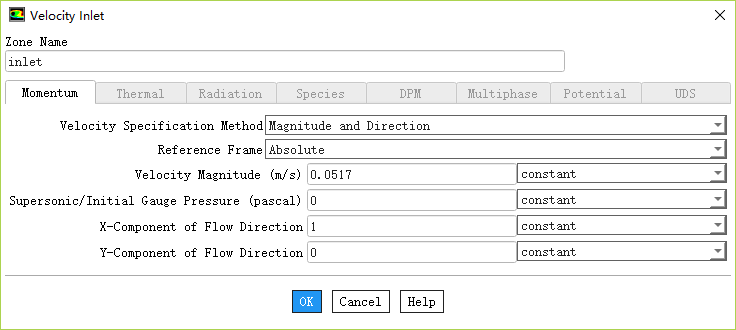

• 双击模型树节点Boundary Conditions > inlet，弹出对话框中设置入口速度为0.0517 m/s，并如下图所示

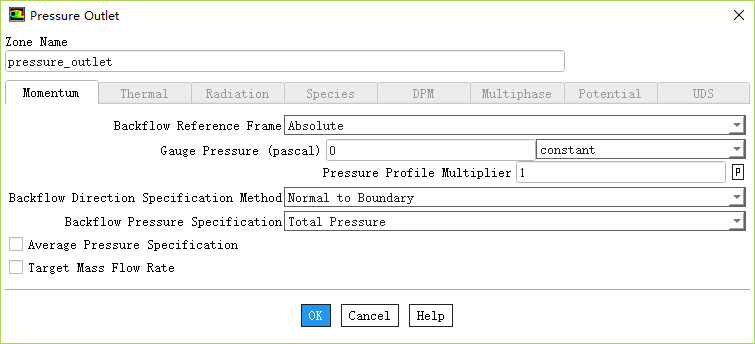

• 双击模型树节点Boundary Conditions > pressure-outlet，弹出对话框中设置如下图所示湍流条件

• 其他边界采用默认设置

2.5 Methods

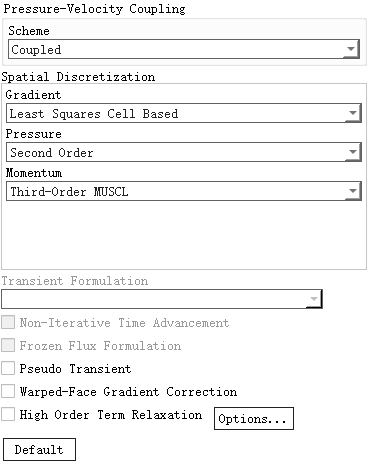

• 鼠标双击模型树节点Methods，右侧面板设置Scheme为Coupled，其他参数如下图所示设置

2.6 Controls

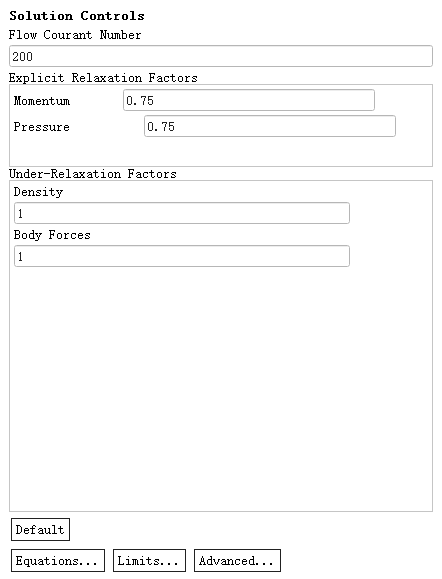

• 双击模型树节点Controls，右侧面板如下图所示进行设置

2.7 Initialization

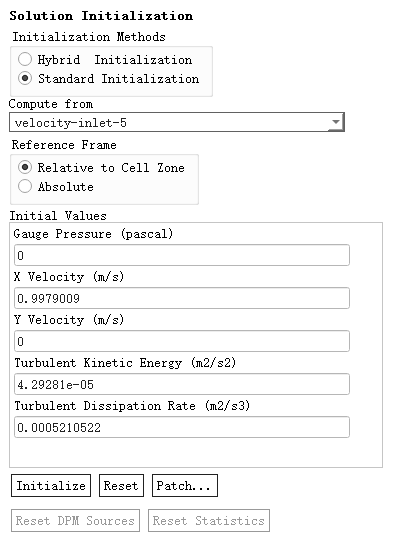

• 双击模型树节点Initialization，右侧面板选择Standard Initialization，并选择Compute from为velocity-inlet-5

• 点击按钮Initialize开始初始化

2.8 Run Calculation

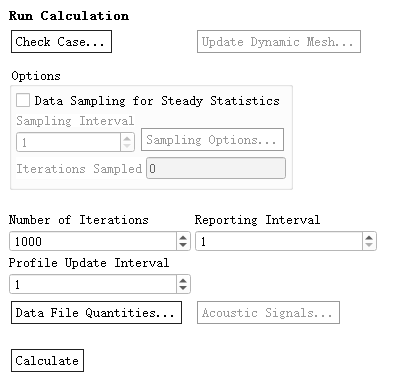

• 双击模型树节点Run Calculation，右侧面板设置参数Number of Iterations为1000，点击按钮Calculate开始计算

3 计算结果

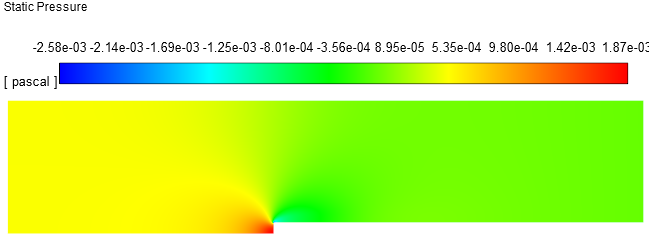

• 压力分布

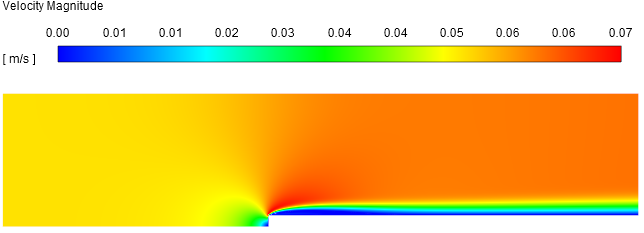

• 速度分布

• 再附着位置验证

获取再附着位置，可以通过获取壁面剪切应力为0的点坐标来间接获取。

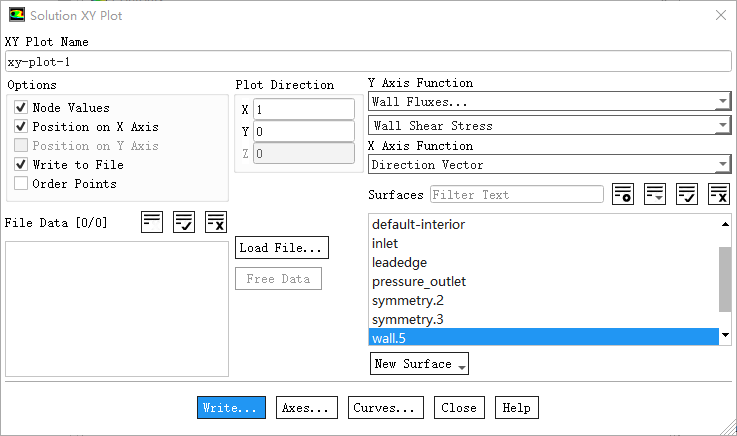

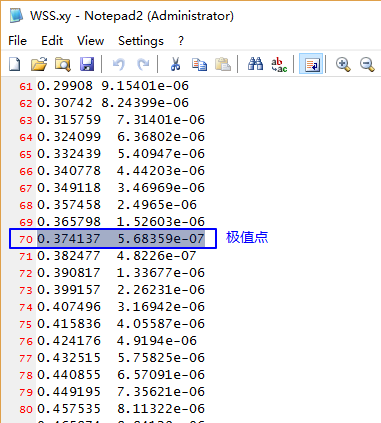

将结果数据输出到文本文件，打开文件查看极值点位置，如下图所示，可看出极值点坐标为0.374137，此位置即流动再附着位置。

与文献结果比较：

注：划分更加细密的网格，有助于提高结果的提取精度。
