本案例演示超声速流体流过后向台阶后的转捩行为。

流体流经平板时流动状态从层流向湍流转捩过程。

文献：H.E. Smith. “The Flow Field and Heat Transfer Downstream of a Rearward Facing Step in Supersonic Flow”. ARL 67-0056, Aerospace Research Laboratories. Ohio, USA.

1 问题描述

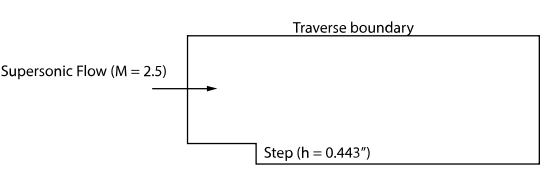

本案例计算的模型如下图所示。入口流速2.5马赫的超声速流体流过后向台阶，计算流场的突扩、自由剪切层、循环区域以及斜激波。流动雷诺数处于过渡范围。

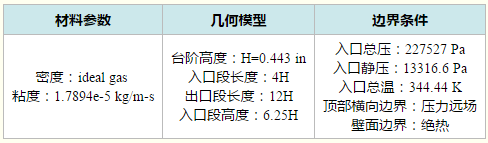

计算参数及流体条件如下表所示。

采用稳态计算，开启Transition转捩模型。

2 Fluent设置

• 以2D、Double Precision模式启动Fluent并读入计算网格

2.2 General设置

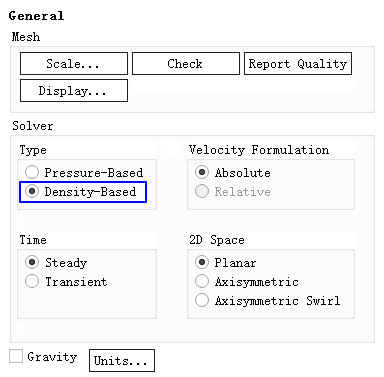

• 双击模型树节点General，右侧面板激活选项Density-Based采用密度基求解器

注：密度基求解器常用于解决一些高速、可压缩流动问题。

2.3 Models设置

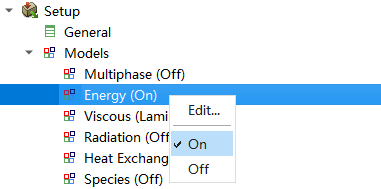

• 右键选择模型树节点Models > Energy，选择弹出菜单项On激活能量方程

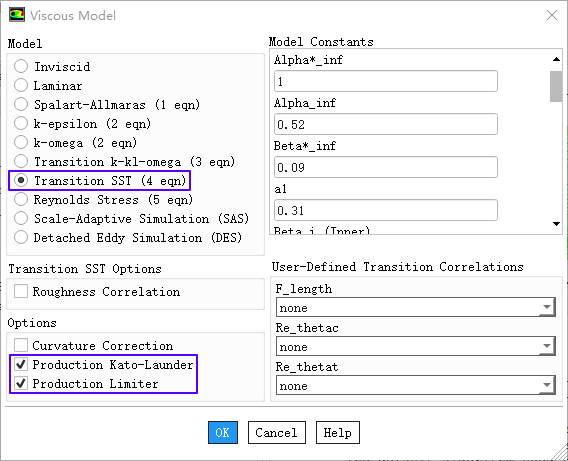

• 鼠标双击模型树节点Models > Viscous，弹出对话框中选择模型Transition SST（4 eqn）

• 激活选项Production Kato-Launder及Production Limiter

• 点击OK按钮关闭对话框

2.4 Materials设置

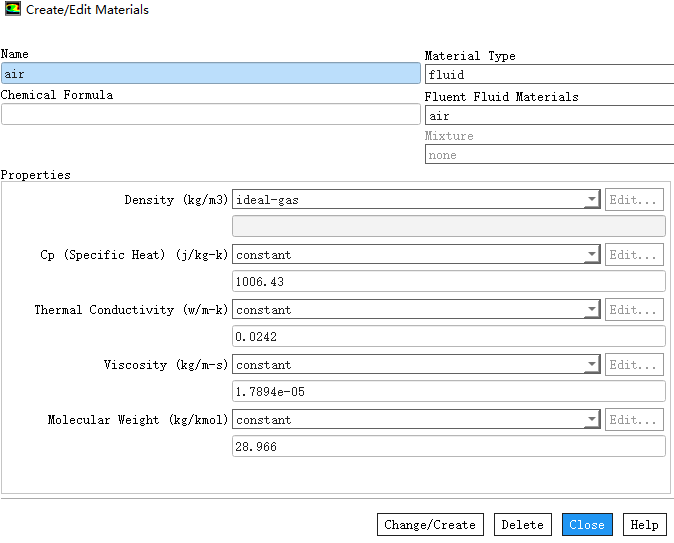

• 鼠标双击模型树节点Materials > Fluid > air弹出材料属性编辑对话框

• 设置密度为ideal gas，粘度为1.7894e-5 kg/m-s，如下图所示，其他参数保持默认设置

• 点击Close按钮关闭对话框

2.5 Boundary Conditions

1、inlet设置

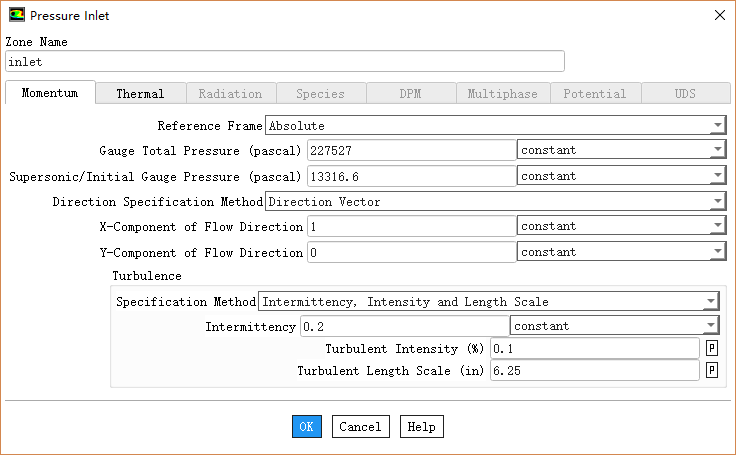

• 鼠标双击模型树节点Boundary Conditions > inlet，弹出设置对话框，如下图所示

• 设置Gauge Total Pressure为227527，设置Supersonic/Initial Gauge Pressure为13316.6

• 设置Turbulent Intensity为3.3%，Turbulent Viscosity Ratio为9.7

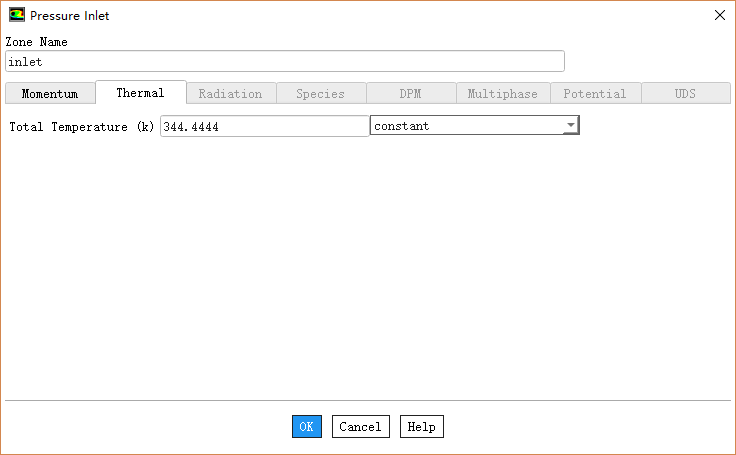

• 切换至Thermal标签页，设置Total Temperature为344.4 K，如下图所示

• 点击OK按钮关闭对话框

2、pressure_outlet.5设置

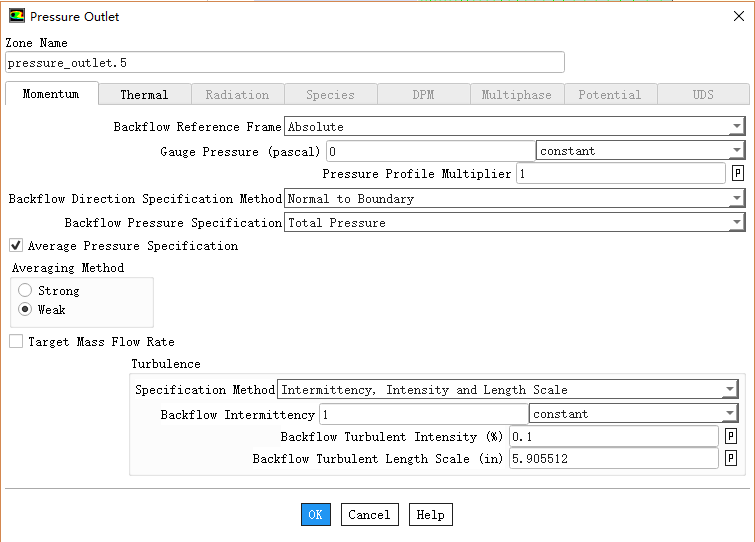

• 鼠标双击模型树节点Boundary Conditions > pressure_outlet.5，弹出设置对话框，如下图所示设置参数

• 其他边界条件保持默认设置

2.6 Methods设置

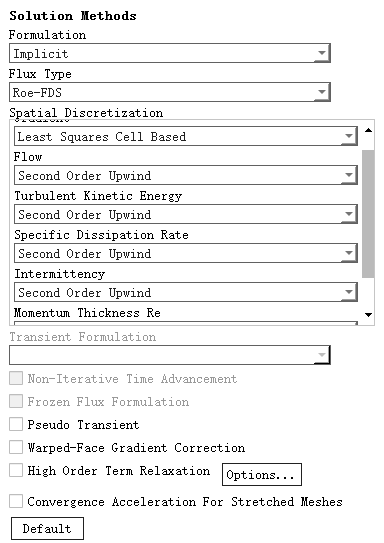

• 鼠标双击模型树节点Solution > Methods，右侧面板中采用下图所示参数设置

2.7 Controls设置

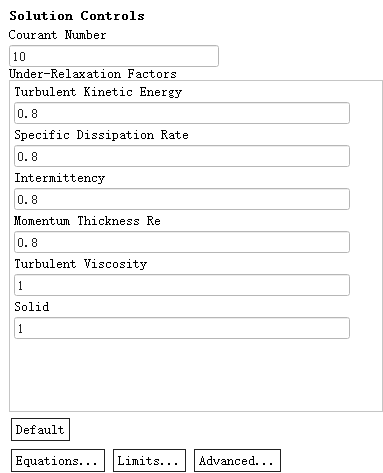

• 鼠标双击模型树节点Solution > Controls，右侧面板设置亚松弛因子，可采用默认设置

2.8 Monitors设置

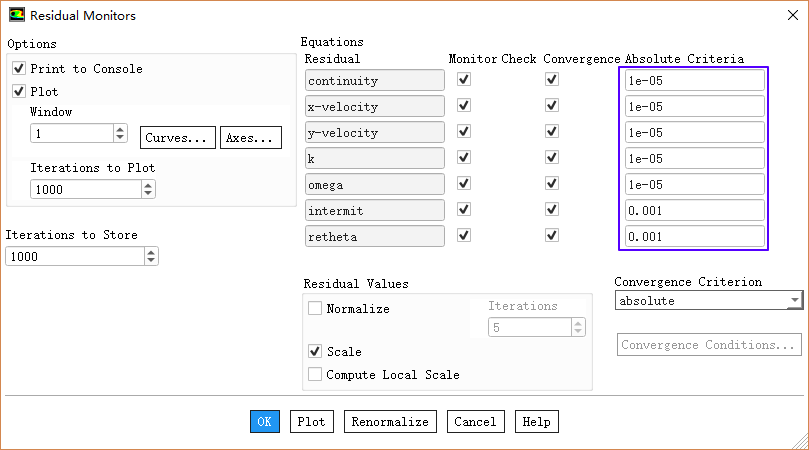

• 鼠标双击模型树节点Monitors > Residual，如下图所示设置残差标准

2.9 Initialization

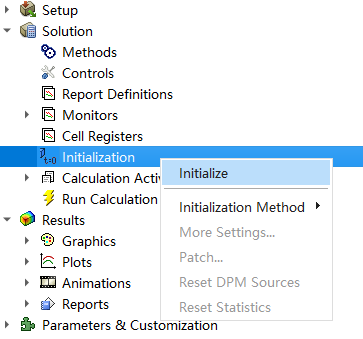

• 右键选择模型树节点Initialzation，点击弹出菜单项Initialize开始初始化

2.10 Run Calculation设置

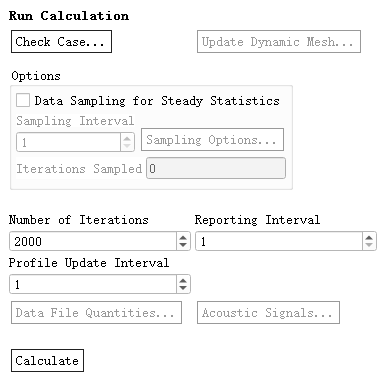

• 鼠标双击模型树节点Run Calculation，右侧面板设置Number of Iterations为2000，点击按钮Calculate开始计算

3 计算结果

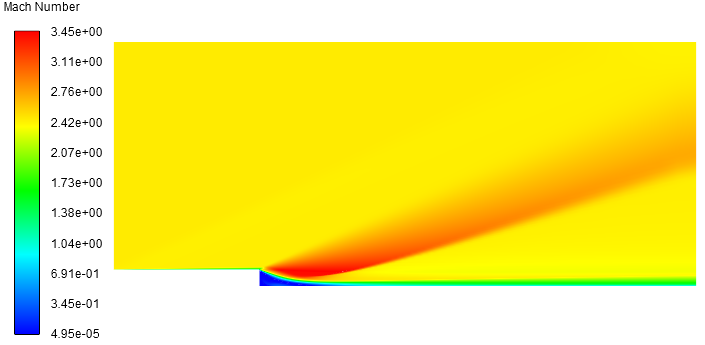

• 马赫数分布

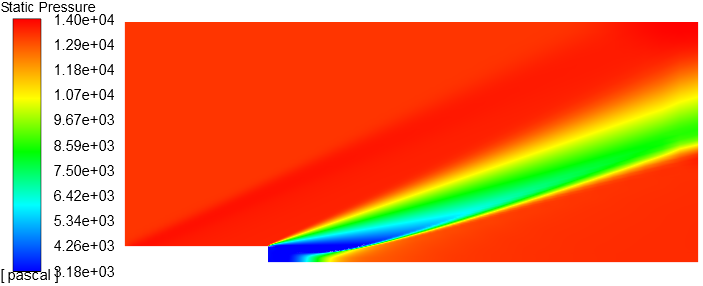

• 压力分布

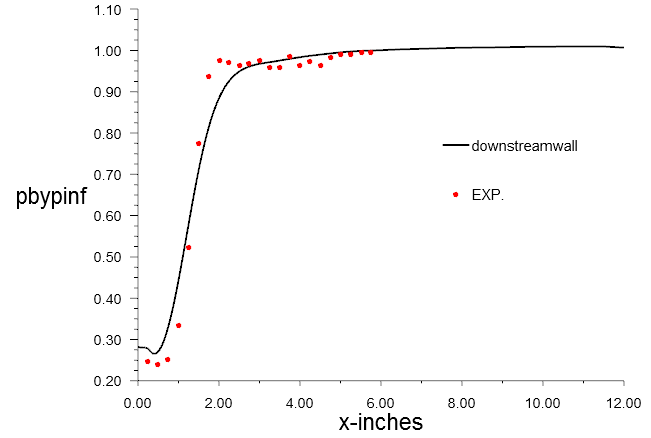

• 计算结果验证

图中pbyinf = p/13316.6；x-inches = x*100/2.54

链接：https://pan.baidu.com/s/1SVv1Qh5kOSAkyF4-RoFt8g

提取码：0mwn
