本案例利用Fluent计算两层固体间的热传导及热辐射问题。

C.M. Spuckler, R. Siegel. “Two-Flux and Diffusion Methods for Radiative Transfer in Composite Layers”. Journal of Heat Transfer, Vol 118, pp. 218-222, 1996

1 问题描述

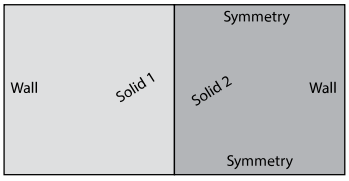

本例计算模型如下图所示。两个相互接触的固体以半透明壁面隔开，考虑热传导及热辐射作用，计算并验证腔体内温度分布。

计算条件包括：

• 材料参数

• 导热率： 1 W/m-K

• 吸收系数： 0.228 /m

• 几何模型

• 腔体边长： 1 m x 1 m

• 边界条件

• 热壁面温度： 100 K

• 冷壁面温度： 50 K

采用稳态计算，利用DO辐射模型考虑热辐射。

2 Fluent设置

• 以2D、Double Precision模式启动Fluent

2.1 General设置

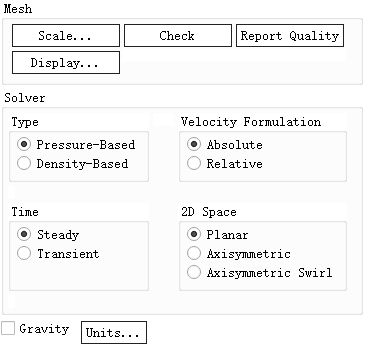

• 鼠标双击模型树节点General，右侧面板采用默认设置

2.2 Models设置

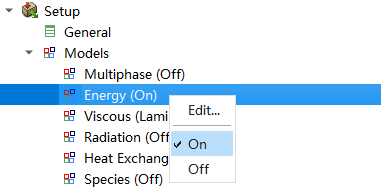

• 右键选择模型树节点Models > Energy，选择弹出菜单项On激活能量方程

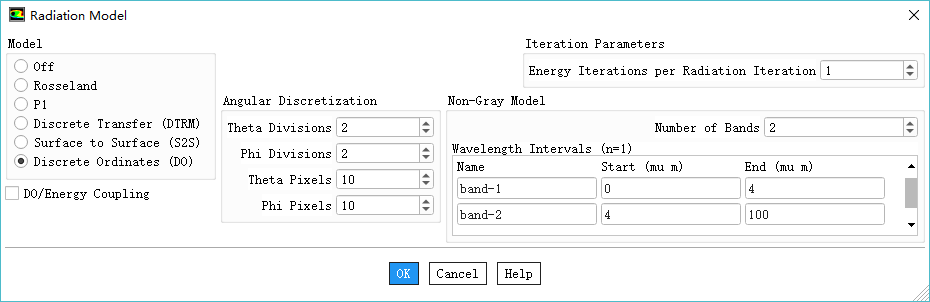

• 鼠标双击模型树节点Models > Radiation弹出辐射模型设置对话框

• 激活选项Discrete Ordinates（DO）激活DO模型

• 设置Energy Iterations per Radiation Iteration为1

• 设置Angular Discretization中Theta Divisions及Phi Divisions为2，设置Theta Pixels与Phi Pixels为10

• 设置Number of Band为2，添加波长范围分别为0~4及4~100

• 其他参数保持默认设置

2.3 Materials设置

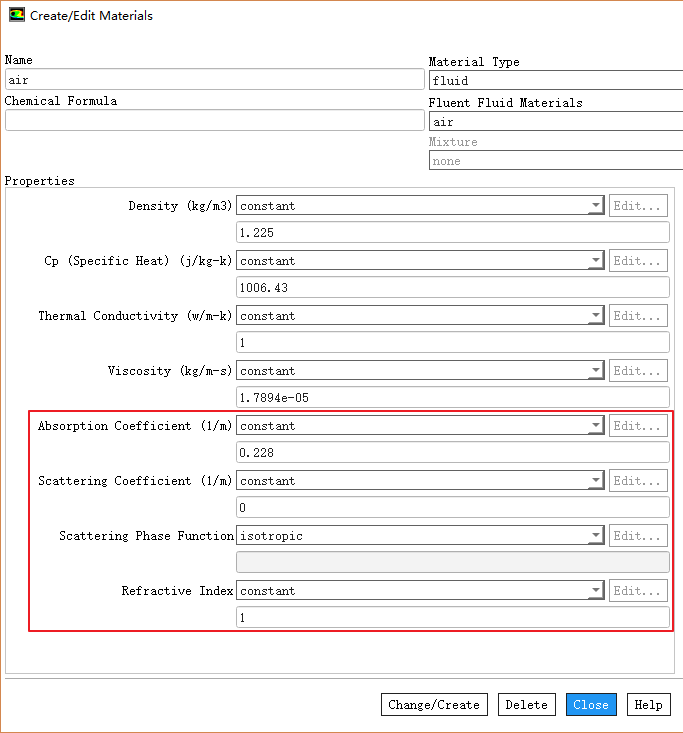

• 鼠标双击模型树节点Materials > Fluid > air弹出材料属性设置对话框

• 如下图所示，设置材料参数，点击按钮Change/Create修改参数

注：DO模型可以通过设置材料的吸收系数、散射系数、散射相函数以及折射率等参数来考虑流体介质对辐射的影响。

2.4 Boundary Conditions

1、hot_wall边界

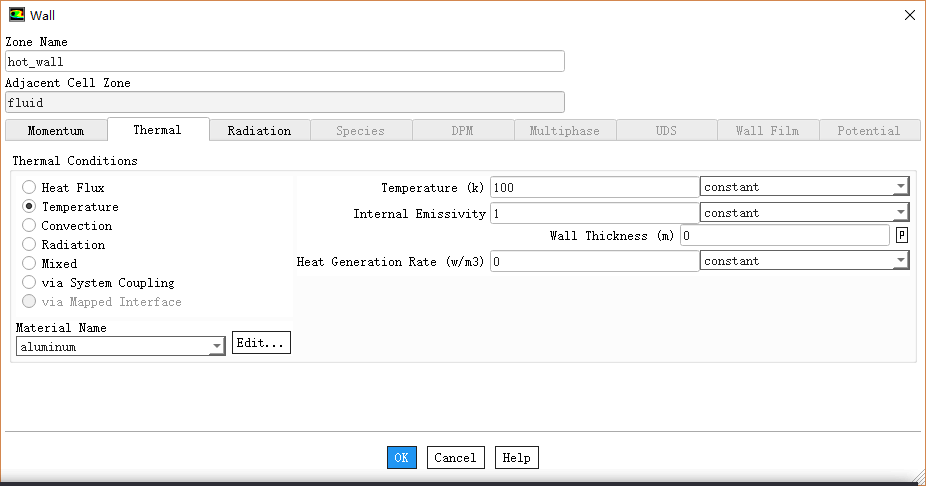

• 鼠标双击模型树节点Boundary Conditions > hot_wall弹出设置对话框

• Thermal标签页激活选项Temperature

• 设置Total Temperature为 100 k，设置Internal Emissivity为1，其他参数保持默认设置

注：设置Internal Emissivity为1，表示该边界的全部热量全部通过辐射与环境交换

2、cold_wall边界

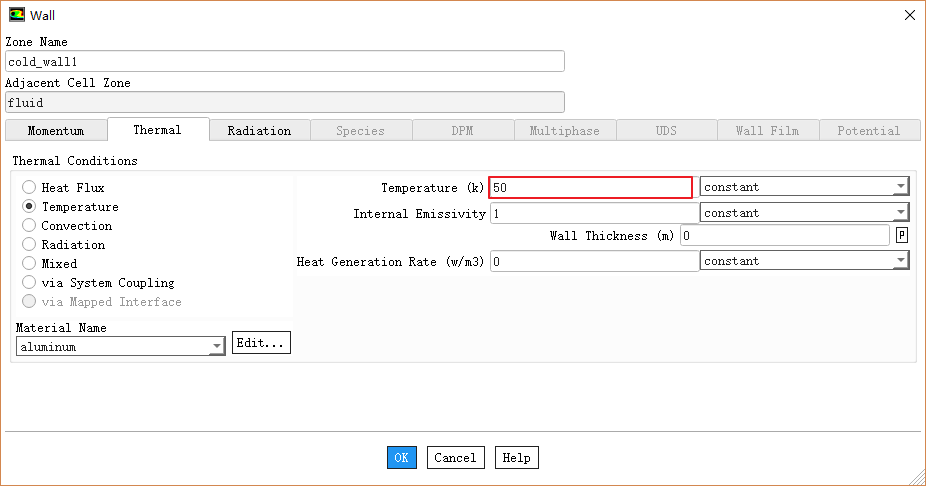

• 鼠标双击模型树节点Boundary Conditions >cold_wall弹出设置对话框

• Thermal标签页激活选项Temperature

• 设置Total Temperature为 50 k，设置Internal Emissivity为1，其他参数保持默认设置

• 其他边界cold_wall2与cold_wall3参数设置与cold_wall相同，设置Total Temperature为 50 k，设置Internal Emissivity为1

2.6 Methods

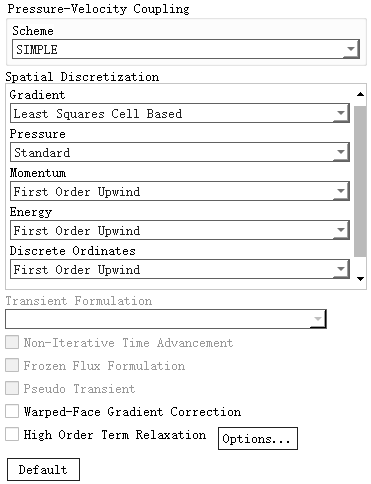

• 鼠标双击模型树节点Methods，右侧面板如下图所示进行设置

2.7 Controls

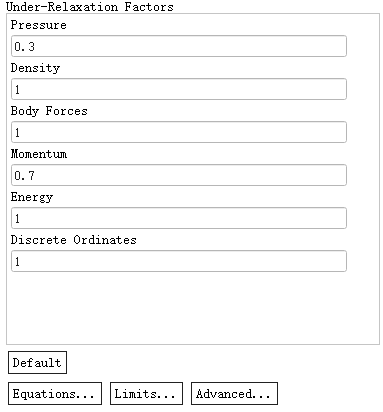

• 鼠标双击模型树节点Controls，右侧面板如下图所示进行设置

2.8 Monitor

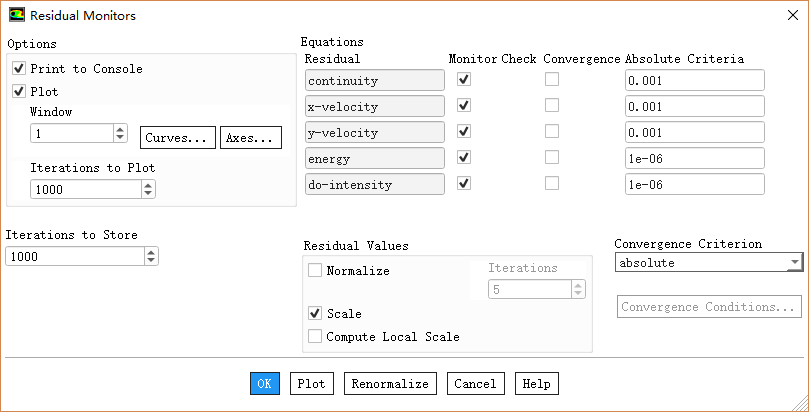

• 双击模型树节点Monitors > Residual，弹出设置对话框，如下图所示进行参数设置

注：辐射模型收敛性很差，若1e-6达不到的话，可适当放宽收敛条件。

2.9 Initialization

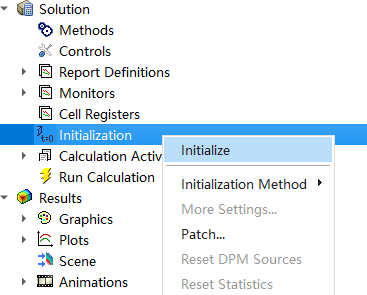

• 右键选择模型树节点Initialization，点击弹出菜单项Initialize进行初始化

2.10 Run Calculation

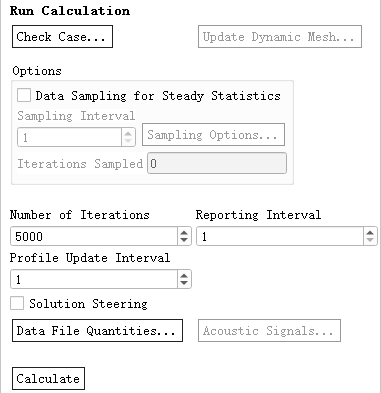

• 鼠标双击模型树节点Run Calculation，右侧面板如下图所示，设置Number of Iterations为5000

• 点击按钮Calculate开始迭代计算

注：本案例并未考虑到自然对流。

3 计算结果

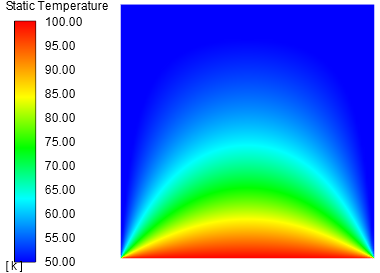

• 温度分布

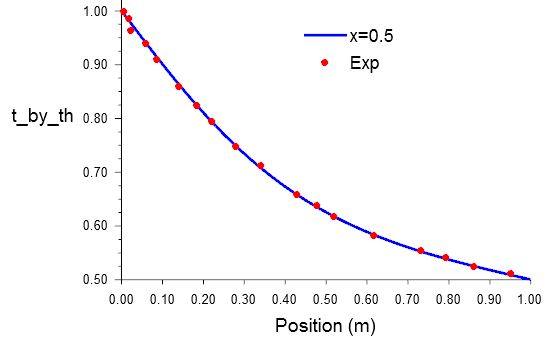

• 验证x=0.5m上温度分布

链接: https://pan.baidu.com/s/1M1HGq5yromuQBCahNwmPhw

提取码: nb9c
