STAR CCM+导入Fluent网格

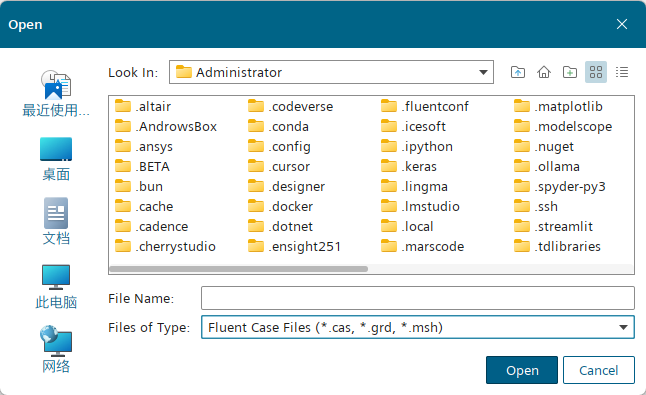

有时候我们需要将Fluent的网格文件（msh或cas）导入到STAR CCM+中，而STAR CCM+本身也支持直接导入Fluent的msh和cas文件。如下图所示。

需要注意STAR CCM+只能导入传统格式的网格文件，目前较新版本Fluent所默认使用的h5格式无法被STAR CCM+读取，另外gz格式的压缩文件也无法被STAR CCM+读取。

想要在Fluent中输传统格式的网格文件，需要进行设置。

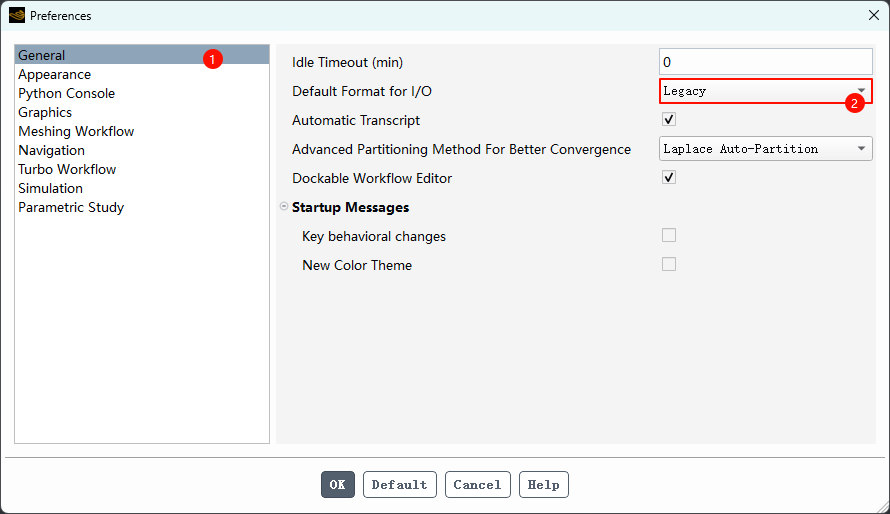

• 选择菜单项 File > Preferences… 打开偏好设置，在 General 中指定 Default Format for I/O 为 Legacy

1、导出msh文件

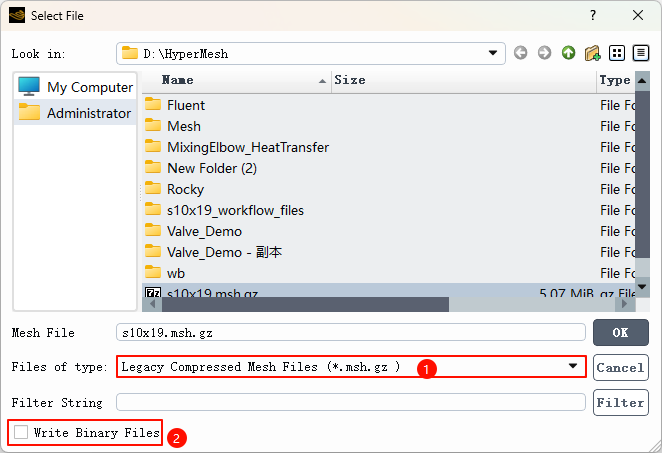

• 利用菜单 File > Write > Mesh… 可以导出msh文件。但现在新的版本中只能保存以gz为扩展名的压缩文件。为了使导出的网格文件具有更大的通用性，可以在导出时取消选项 Write Binary Files 。

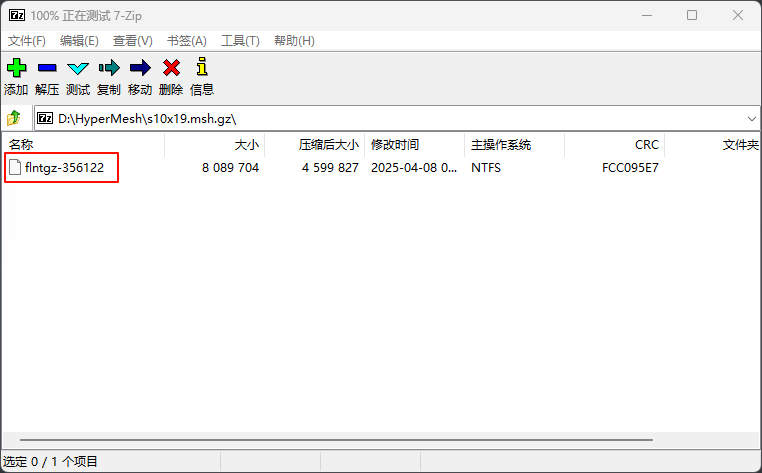

gz文件可以直接使用解压软件进行解压，但解压出来的文件没有扩展名，通常需要加入扩展名.msh才能使用。

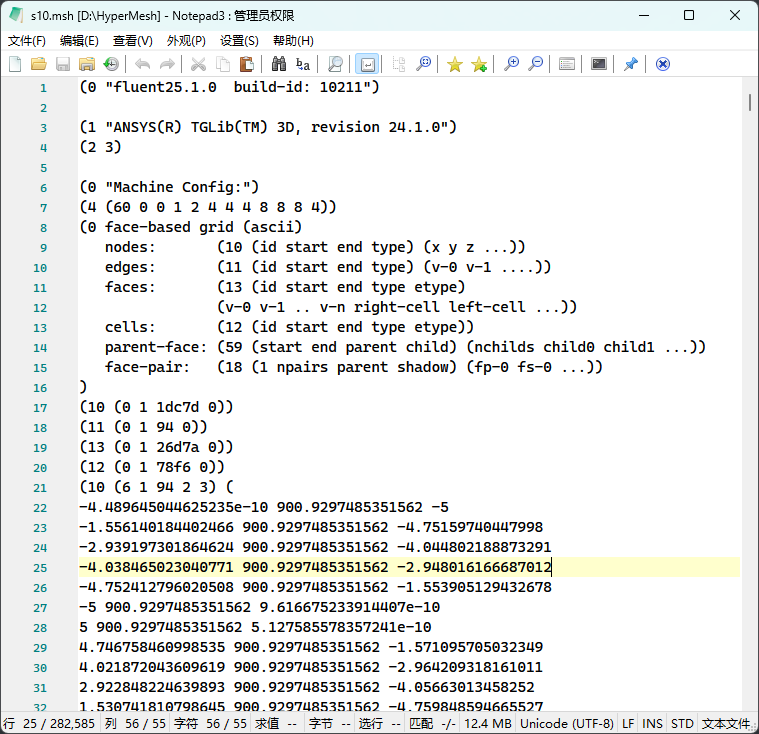

此时解压出来的msh文件可以被文本编辑器打开。如下图所示。

2、导出cas文件

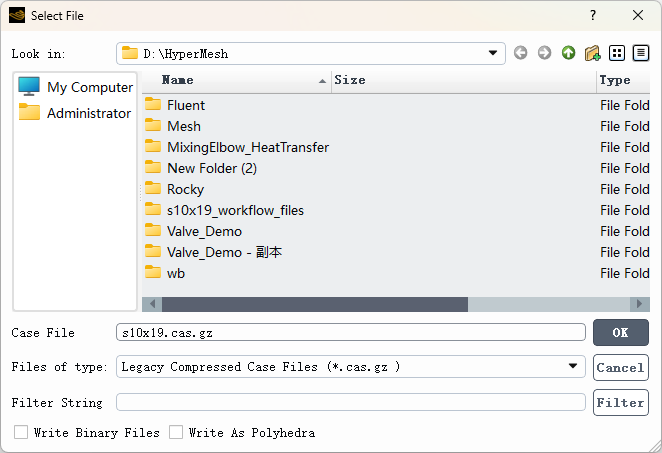

• 利用菜单 File > Write > case… 可以导出cas文件。

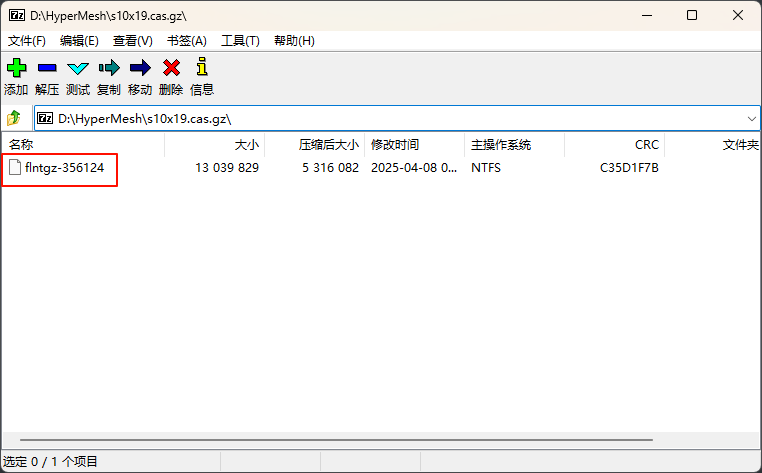

同样采用此方法导出的cas文件也是压缩文件，可以利用解压软件进行解压并手工添加cas扩展名。

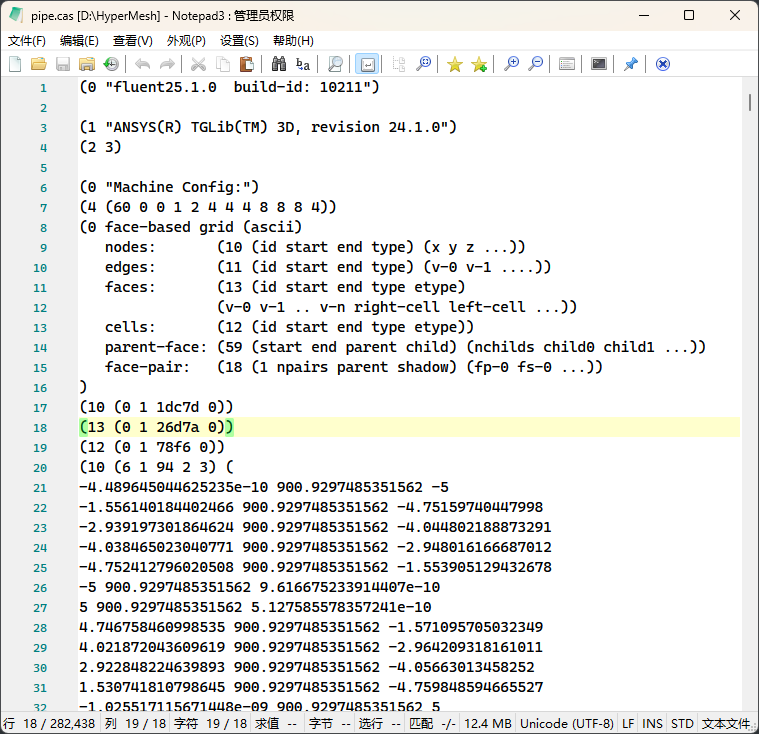

解压完毕后的cas文件可以使用文本编辑器打开。如下图所示。

（完）
