STAR CCM+网格导出到Fluent时的格式选择

STAR CCM+的网格划分功能挺强大，在日常应用中可以将其作为网格生成工具。

在STAR CCM+中生成网格后，可以利用菜单 File > Export 将网格导出成Fluent可以识别的格式（如CGNS、Ensight、Tecplot等），如下图所示。

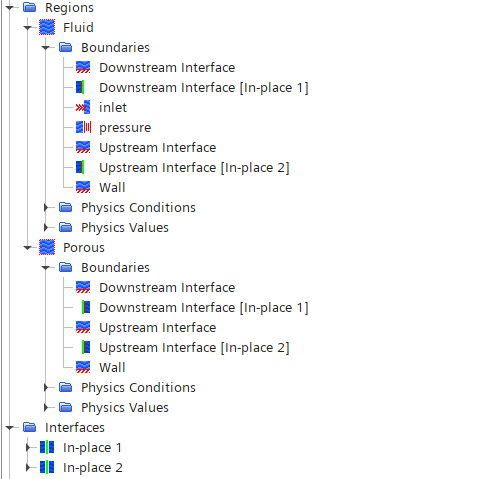

测试网格的边界信息如下图所示。其包含两个区域（名称分别为Fluid与Porous），1个速度入口边界（inlet），1个压力出口边界（pressure），两对交界面（Downstream Interface及Upstream Interface），以及1个壁面边界（Wall）。

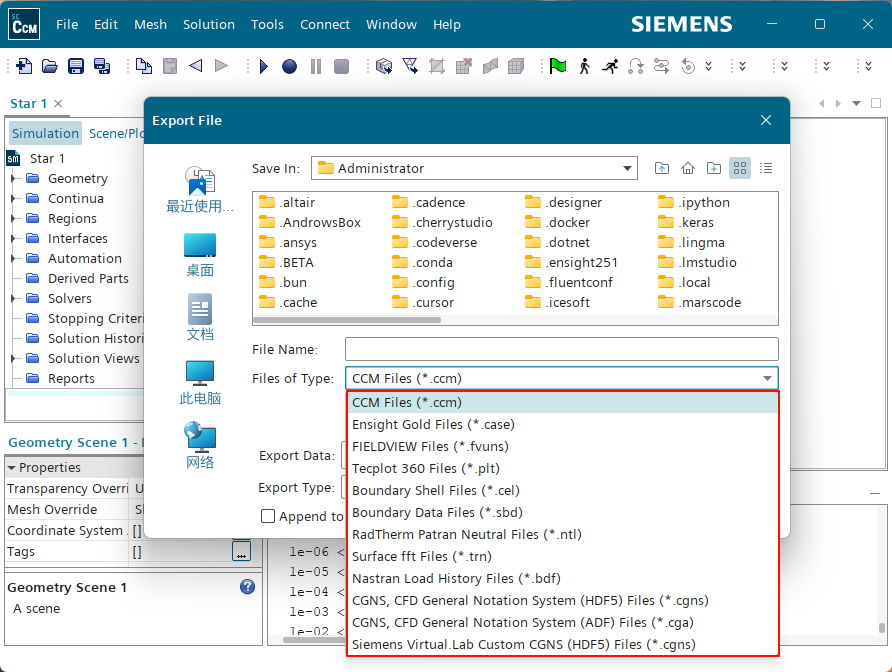

利用菜单 File > Export… 将网格导出为其他格式。STAR CCM+支持导出的格式较多，如下图所示。这里以Fluent能够导入的几种格式（Ensight、Tecplot、CGNS）进行尝试。

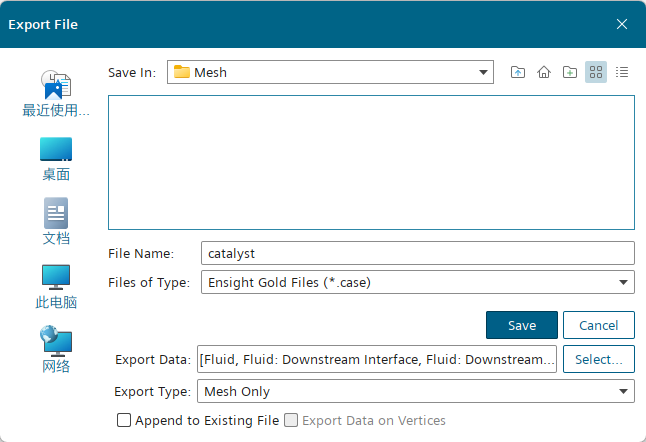

• 导出Ensight Gold File格式

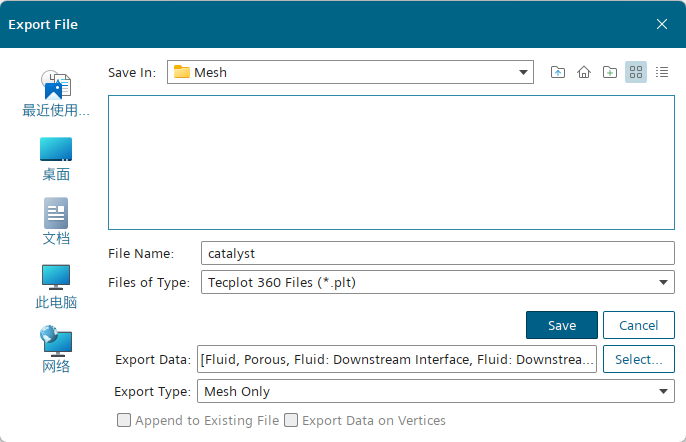

• 导出为Tecplot 360 File格式

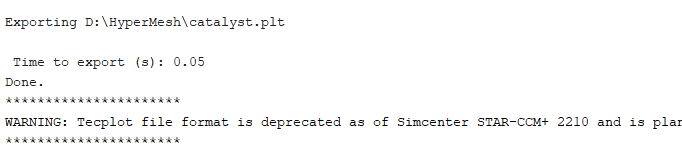

导出过程中有警告信息，大致意思是Tecplot file格式已经在STAR CCM+ 2210版本中被废弃，并将会在未来的版本中移除。

• 导出为CGNS格式

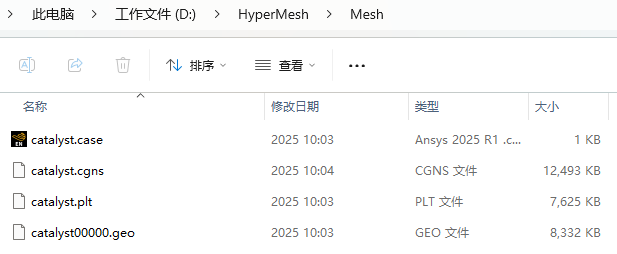

最终导出的网格文件如下图所示。其中Ensight格式有两个文件（catalyst.case与catalyst00000.geo）。

下面读入这三种格式的文件进行查看。

1、读取Ensight文件

在Fluent中可以使用菜单 File > Import > Ensight… 读取Ensight文件。

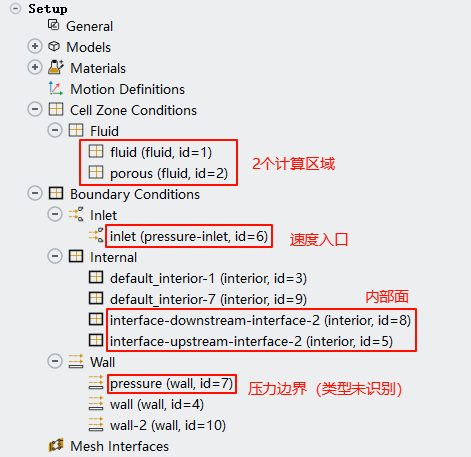

从下图可以看出，Ensight格式能够较好地保存区域及边界信息，其中STAR CCM+中的共结点的交界面在Fluent中被自动处理成了内部面。压力出口边界因为其名称为pressure，并未被识别为压力出口类型，而是被识别成了壁面类型。

总体上来说Ensight格式表现非常好，几乎是无损的导出。

2、Tecplot文件

利用菜单 File > Import > Tecplot… 可以导入Tecplot格式的文件。

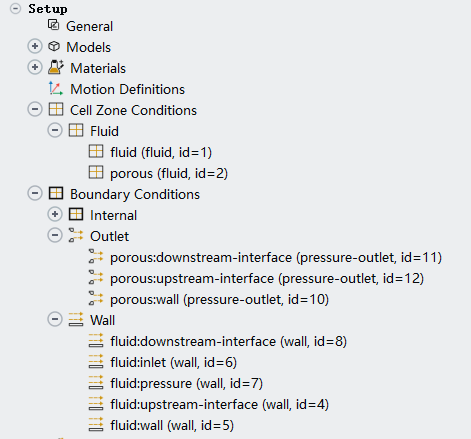

如下图所示，Tecplot类型也能够较好地保留边界信息，区域类型和名称能够完整保留，但边界名称被添加了很多额外的信息，且边界类型识别存在较多的错误。交界面被识别成了压力出口类型，入口和出口边界被识别成了壁面类型。最麻烦的是边界名称全都被改了。

若计算区域中的边界较多，采用Tecplot格式就不是太方便了，需要修改的内容较多。而且此方式已经被废弃了，建议还是不要用了。

3、CGNS文件

利用菜单 File > Import > CGNS > Mesh… 导入网格文件。

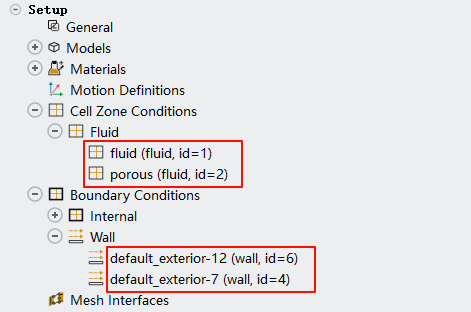

CGNS最糟糕，边界名称并不能很好地导出，在Fluent中可能需要对边界面进行分割。

总结：三种导出格式中，优选Ensight格式。本文测试文件可以点击阅读原文或通过下面的链接获取：https://t.zsxq.com/VNyfZ

”
