本案例计算流经前向台阶的湍流流动，并对壁面压力系数进行验证。

1 案例描述

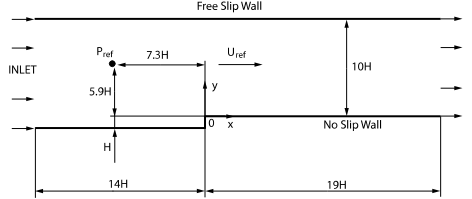

计算模型如图所示。

计算条件如表所示。

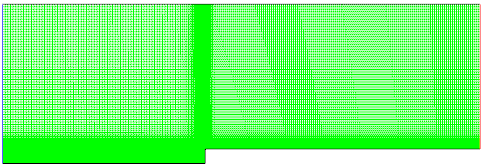

计算网格如图所示。

2 Fluent设置

2.1 Models

采用SST k-omega模型。

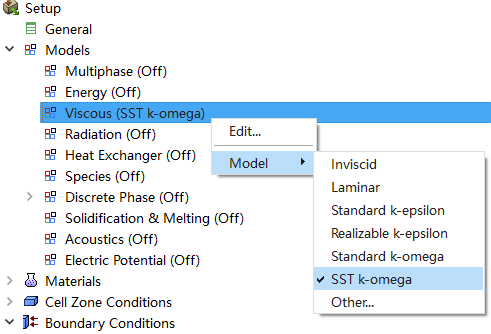

• 右键选择模型树节点Models > Viscous，点击弹出菜单项Model → SST k-omega启用SST k-w模型

2.2 Materials

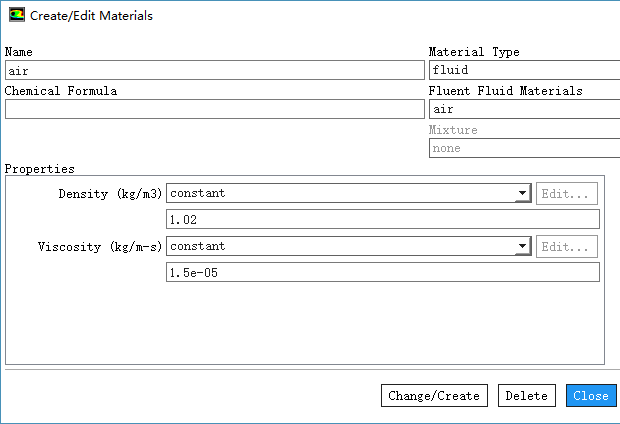

• 双击模型树节点Materials > fluid > air弹出材料参数设置对话框，设置密度为1.02 kg/m3，粘度为1.5e-5 kg/m-s

2.3 Boundary Conditions

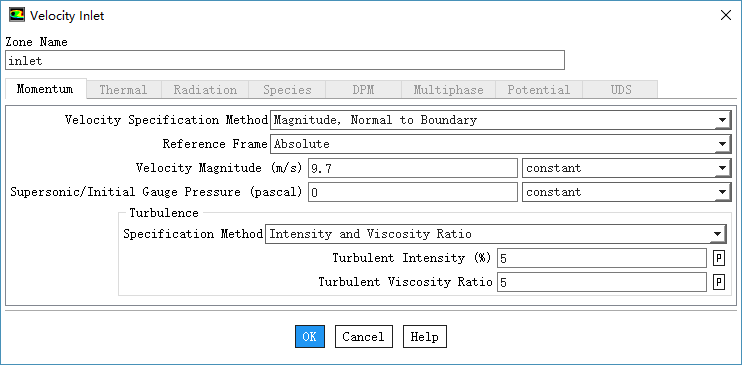

• 鼠标双击模型树节点Boundary Conditions > inlet，设置速度为9.7 m/s

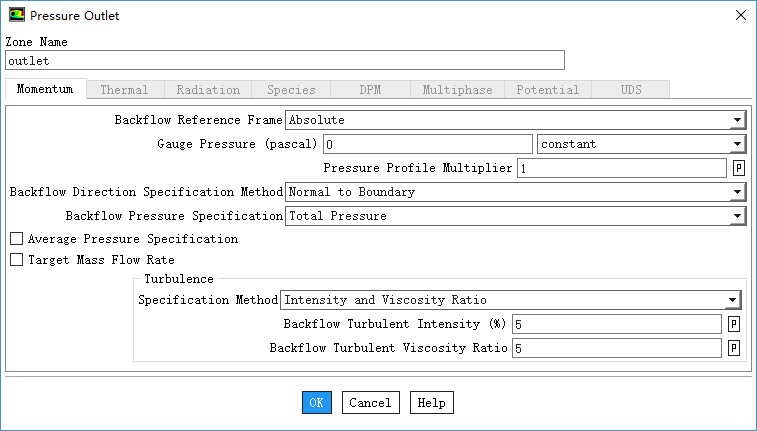

• 鼠标双击模型树节点Boundary Conditions > outlet，保持默认设置

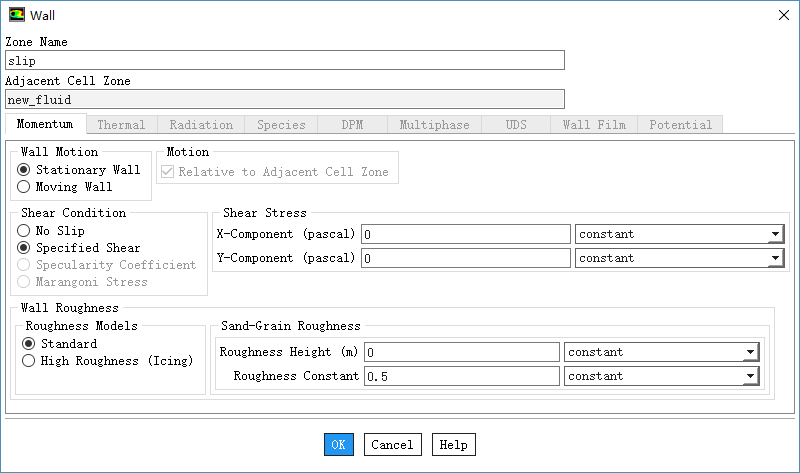

• 鼠标双击模型树节点Boundary Conditions > slip，设置shear conditions为Specified Shear，如下图所示

2.4 Methods

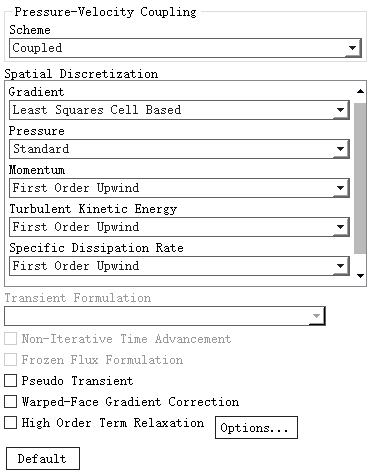

• 鼠标双击模型树节点Method，右侧面板如下图所示设置

2.5 Controls

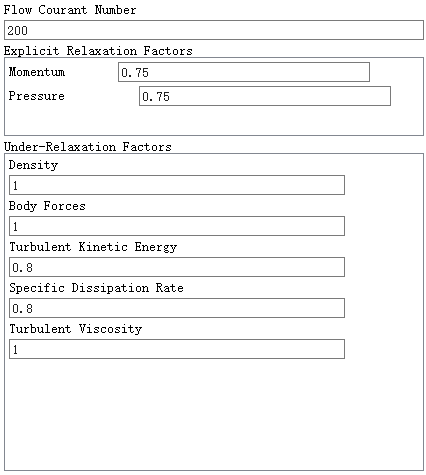

• 双击模型树节点Controls，如下图所示设置右侧面板参数

2.6 Initialization

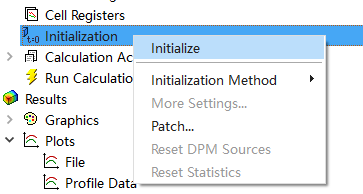

• 鼠标右键选择模型树节点Initialization，点击弹出菜单项Initialize开始初始化

2.7 Run Calculation

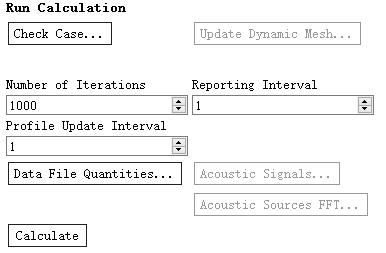

双击模型树节点Run Calculation，右侧面板设置Number of Iterations为1000，点击按钮Calculate开始计算

3 计算结果

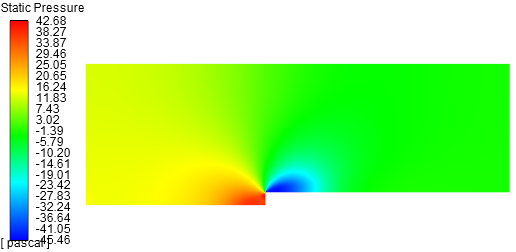

• 压力分布

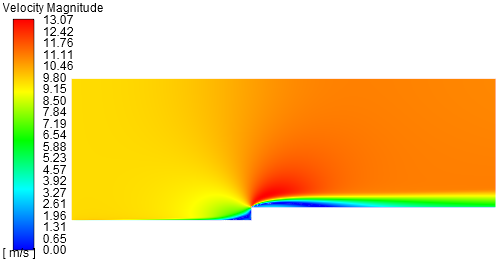

• 速度分布

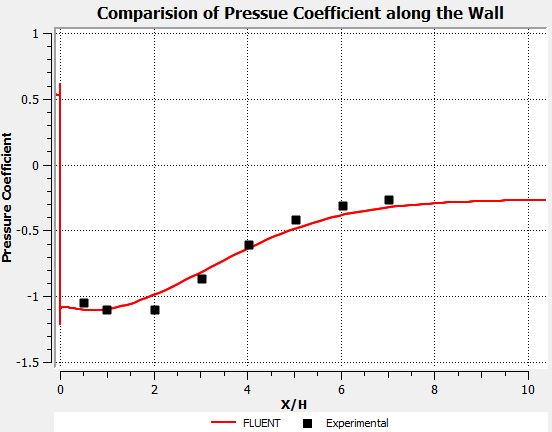

• 验证结果

参考文献：S. Baker. “Regions of Recirculating Flow Associated with Two-Dimensional Steps”. Ph.D. Thesis. Department of Civil Engineering, University of Surrey. UK. 1977

找不到文献，没搞明白验证的是哪个位置的压力系数。

链接：

https://pan.baidu.com/s/1MmEkMoew1eacRQ8WFCmE9g

密码：j2u8
