PHengLEI的参数设置虽说不是太复杂，不过对于日常使用来说，频繁的改写文本文件还是效率太低。如果能有一个GUI操作界面，无疑会极大地提高使用效率。官方提供的GUI我编译的时候总是报错，而且从网上找到的截图来看，编译出来也是极为简陋的界面，无奈只好放弃了。不过后面发现了HyFLOW，发现其求解器使用的是风雷。于是有了个想法。

本文描述将HyFLOW用作PHengLEI前处理界面的操作流程。

1 安装HyFLOW

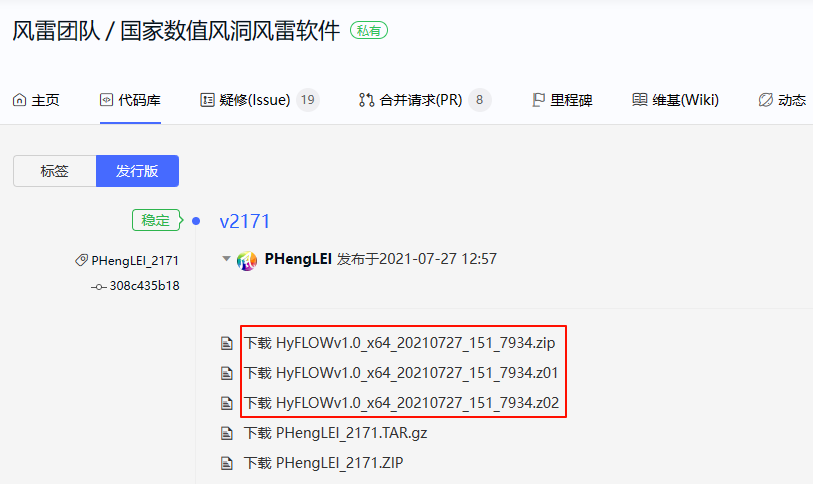

上次提到了在PHengLEI开源仓库中有一个名为HyFLOW的软件包（https://www.osredm.com/PHengLEI/PHengLEI/releases），如下图所示，将三个压缩包下载下来，然后解压并安装。

安装过程比较简单，双击一路下一步即可，这里就不详述了。

2 HyFLOW应用

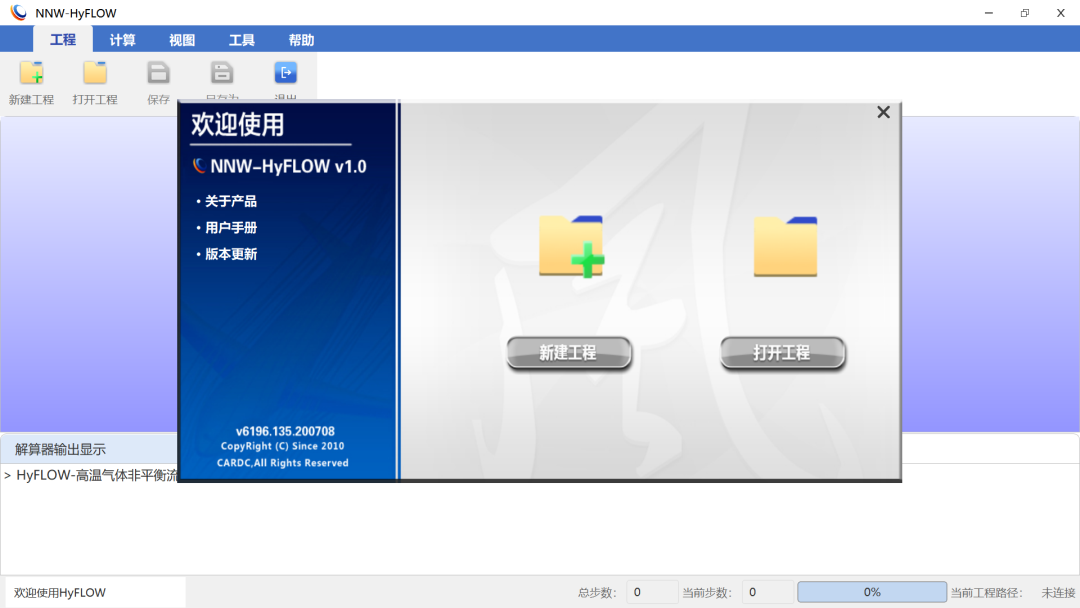

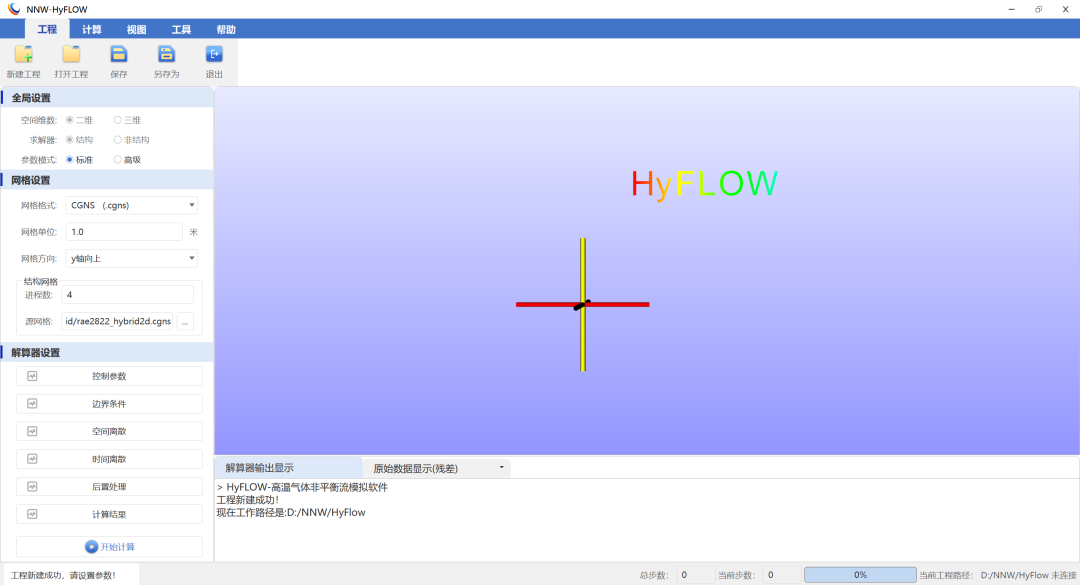

软件启动后的界面是这样式儿的。真心的和我的审美观不匹配，丑到yue~

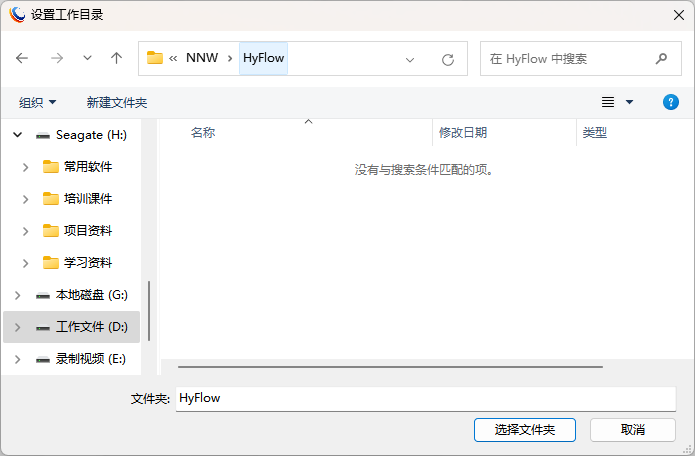

• 点击按钮 新建工程 ，选择工程目录，例如D:NNWHyFlow

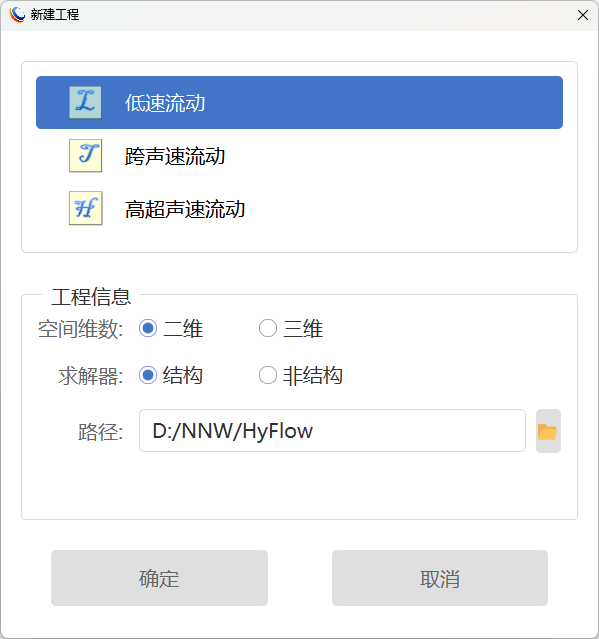

• 然后再弹出的对话框中选择计算类型及网格信息等。如本案例为低速流动，网格为2D网格，求解器采用结构求解器。点击 确定 按钮新建工程。

这个地方的路径似乎还能改，不知GUI设计是怎么考虑的，如果这里能改，前面有必要选择文件路径么。还有就是工作路径不让有其他文件，必须是空文件，不清楚有啥必要非要这么搞。

”

工作界面如图所示。

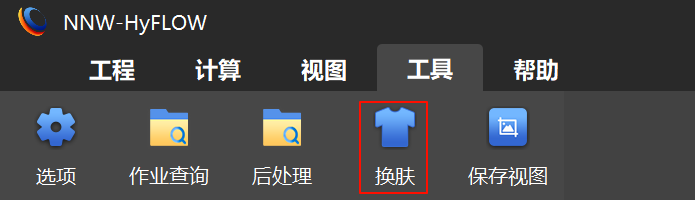

• 进入软件后，可以在工具选项卡中点击按钮 换肤 转换为暗黑皮肤。这样看起来要稍微舒服一点。

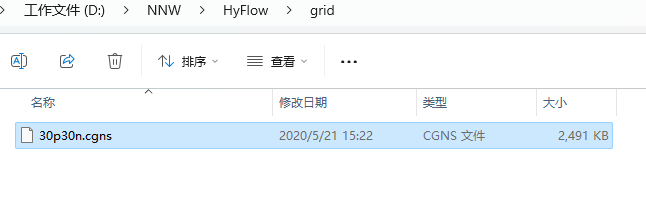

• 在工作文件夹下创建子文件夹grid，再将网格文件30p30n.cgns拷贝到该文件夹下

这样做的目的是为了和风雷的文件夹组织结构保持一致。

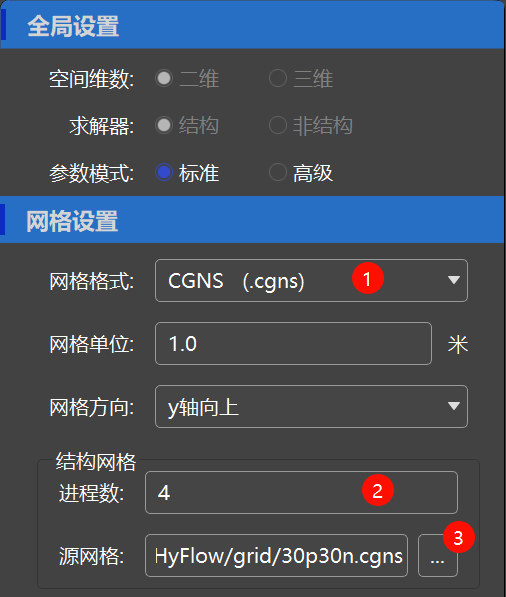

• 点击源网格后的浏览按钮，选择网格文件30p30s.cgns

软件会自动调用PHengLEI进行网格转换。网格转换完毕后会给出提示信息。

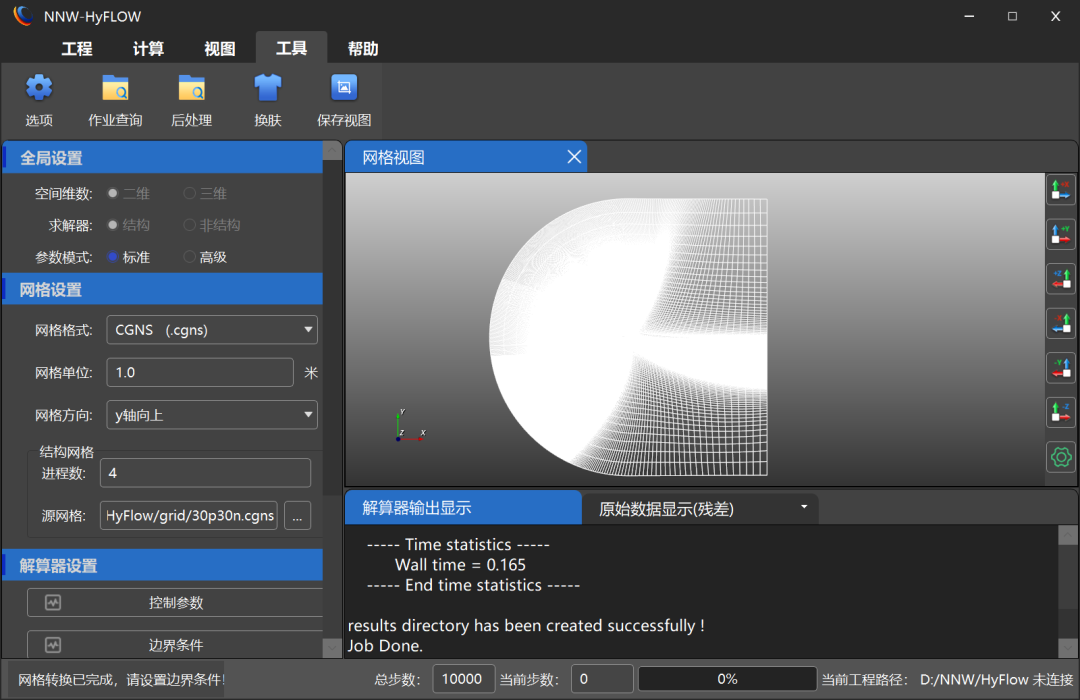

程序会自动将网格显示在图形窗口中。

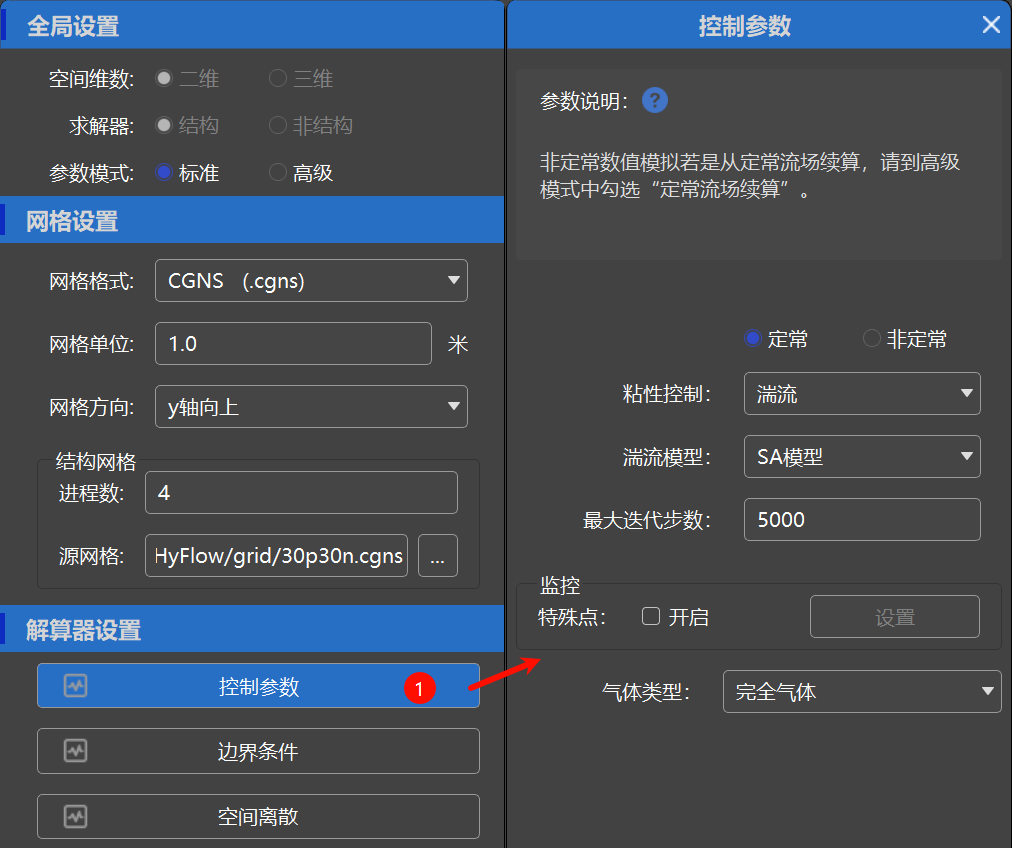

• 选择 解算器设置 下的 控制参数 按钮，如下图所示设置参数

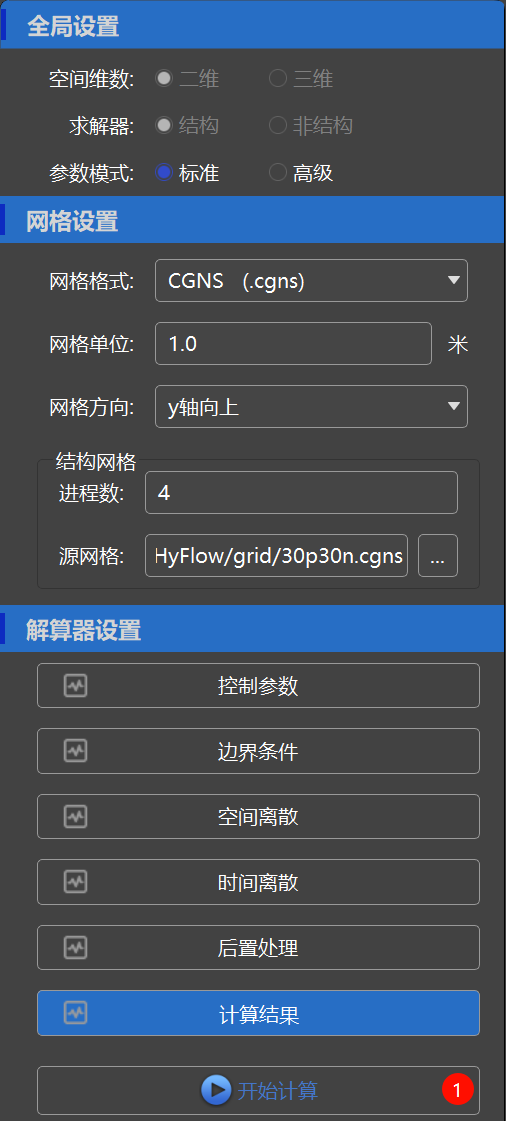

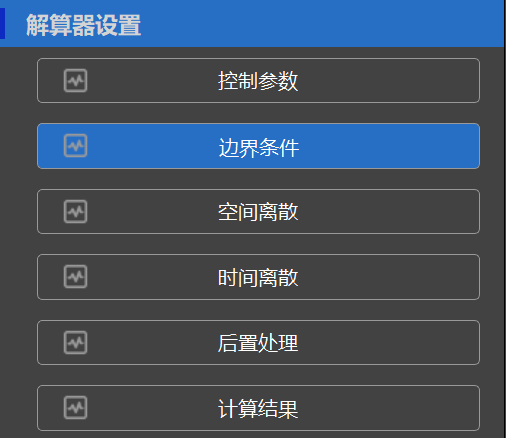

解算器设置下方包括6个按钮：控制参数、边界条件、空间离散、时间离散、后置处理、计算结果。

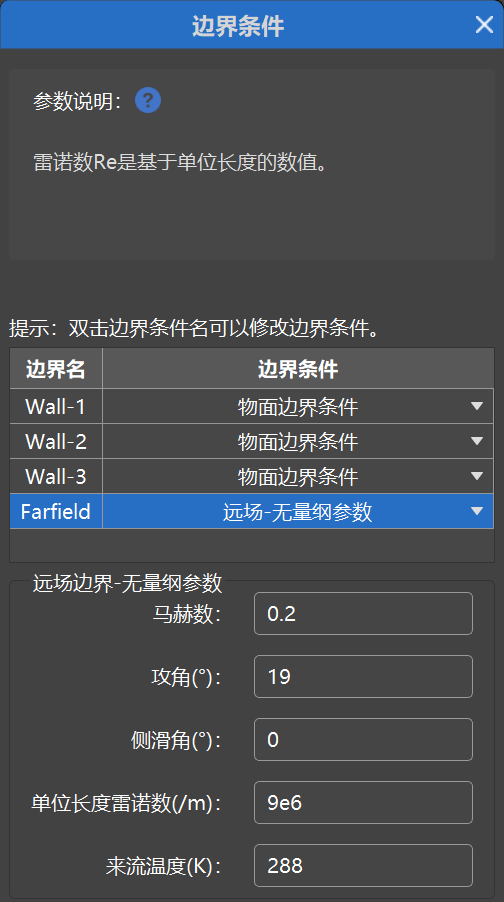

• 点击 边界条件 按钮，如下图所示设置边界参数

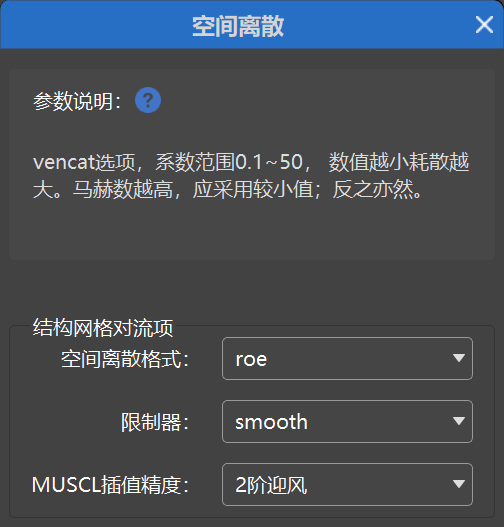

• 点击 空间离散 按钮，如下图所示指定空间离散算法

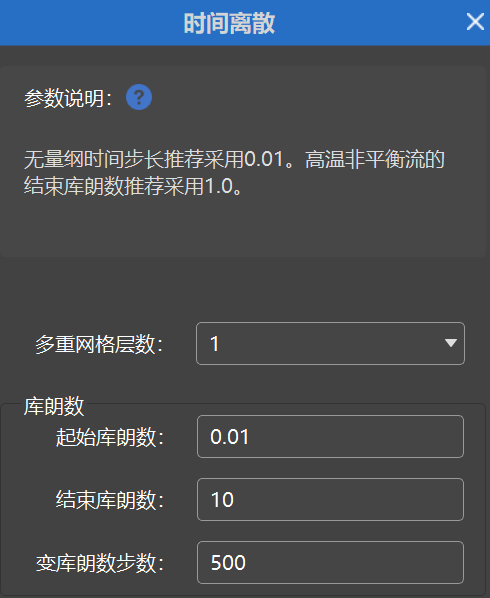

• 点击 时间离散 按钮，如下图所示设置时间离散参数

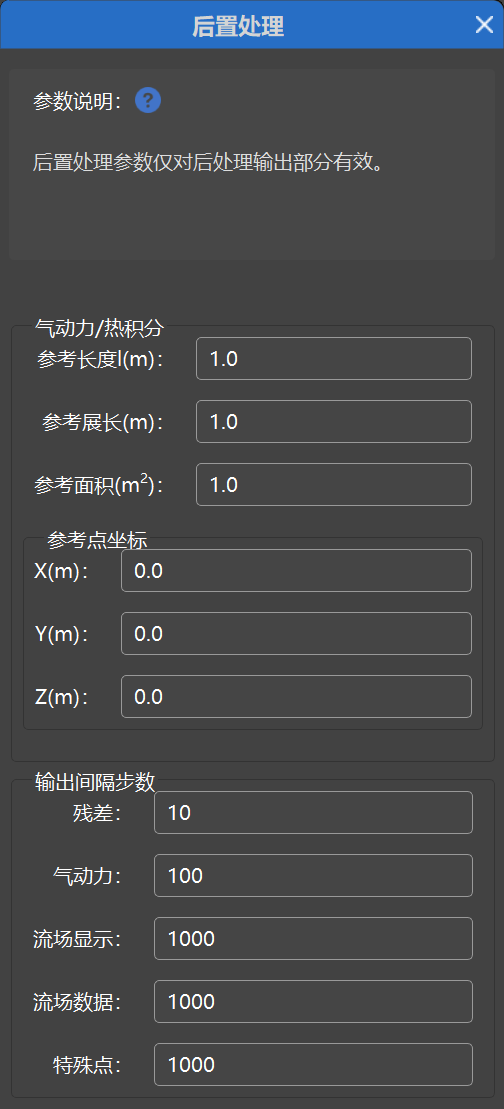

• 点击 后置处理 按钮，如下图所示设置后处理参数

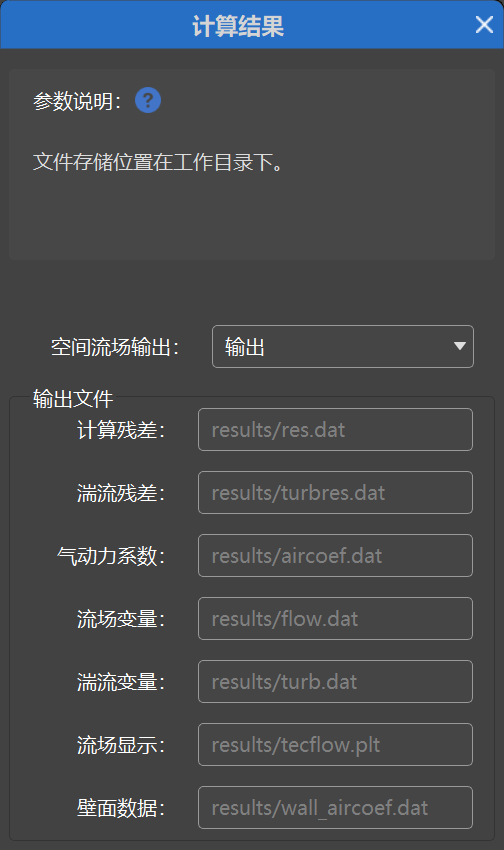

• 点击 计算结果 按钮，指定计算文件输出参数

• 点击按钮 开始计算 ，程序会调用风雷求解器进行计算

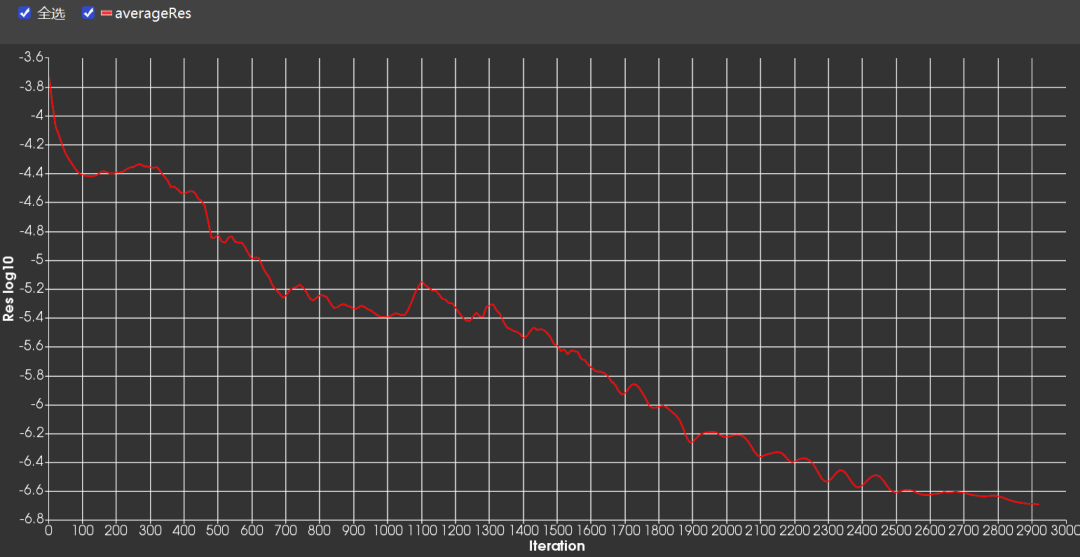

此时软件开始计算，右侧自动显示残差曲线。

也可有通过点击 视图 选项卡中的按钮来观察不同的监测曲线。

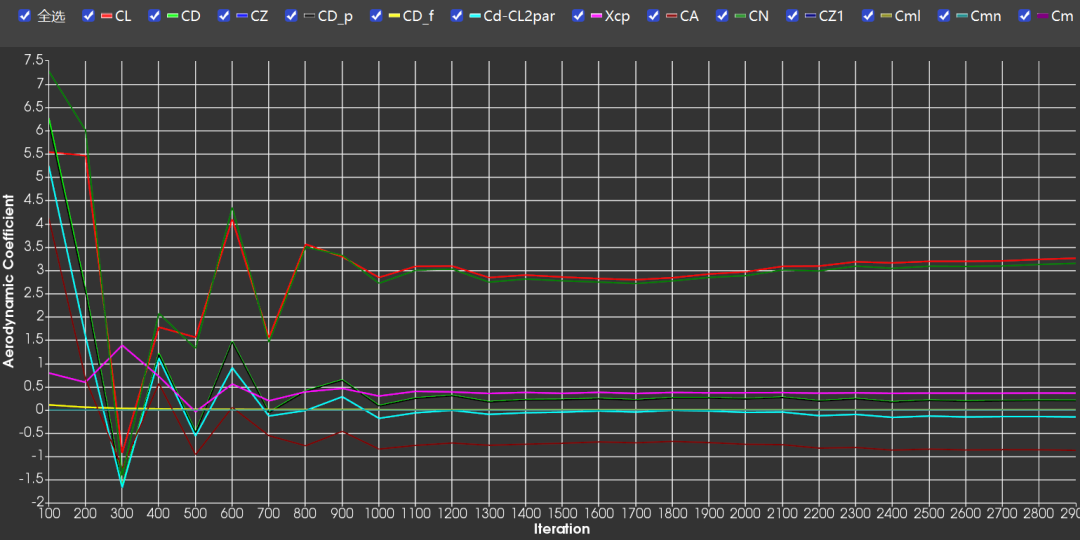

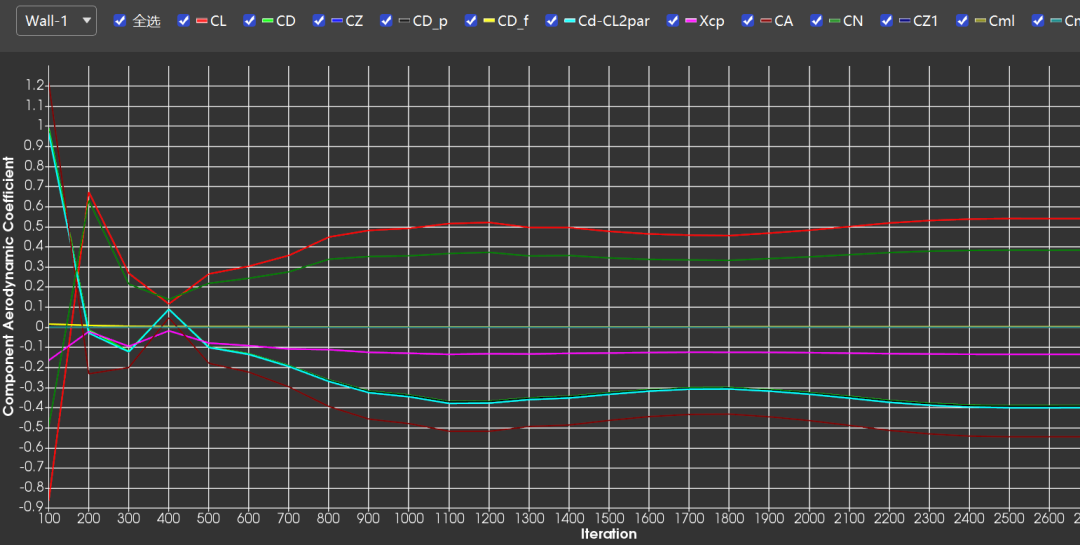

• 气动力监测

• 部件积分曲线图

这里算了3000步将其终止。

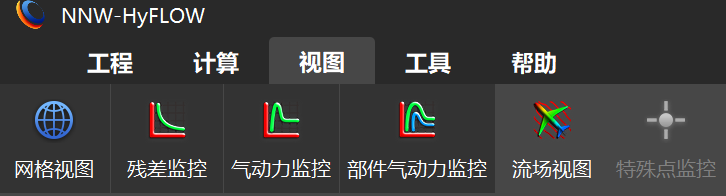

点击按钮 流场视图 ，可以以云图形式查看流场分布

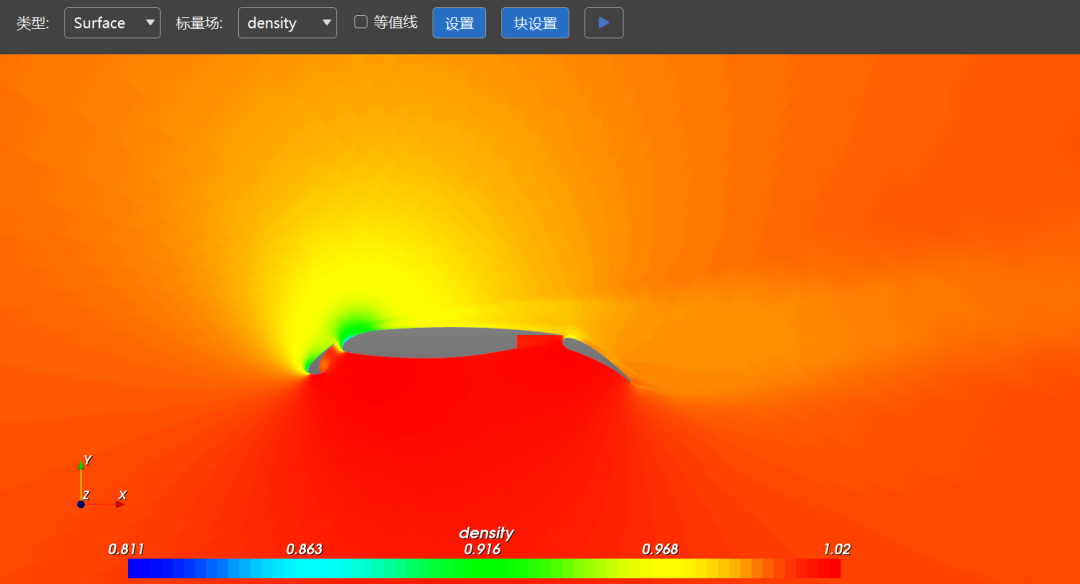

• 密度分布

• 马赫数等值线分布

3 移植

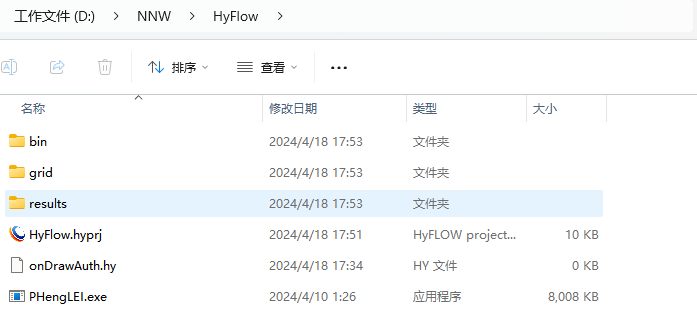

• 将风雷程序PHengLEI.exe拷贝到工作路径下

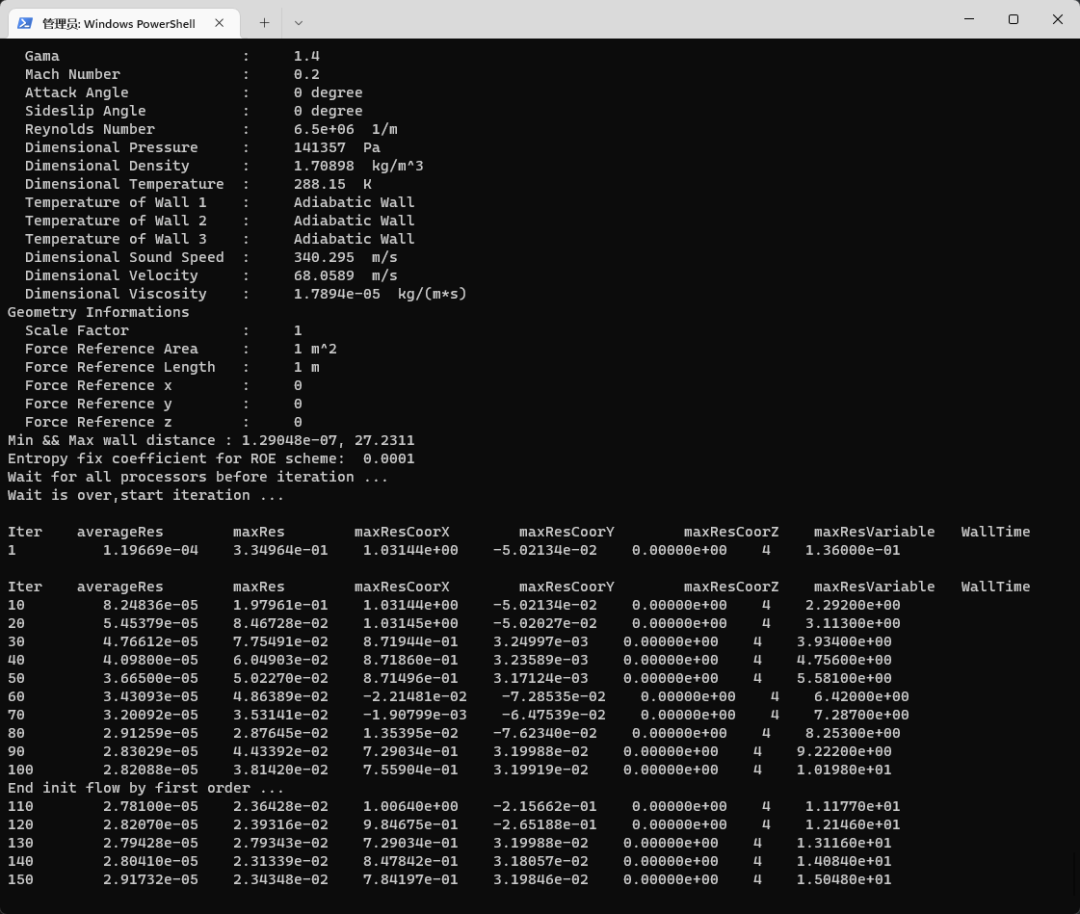

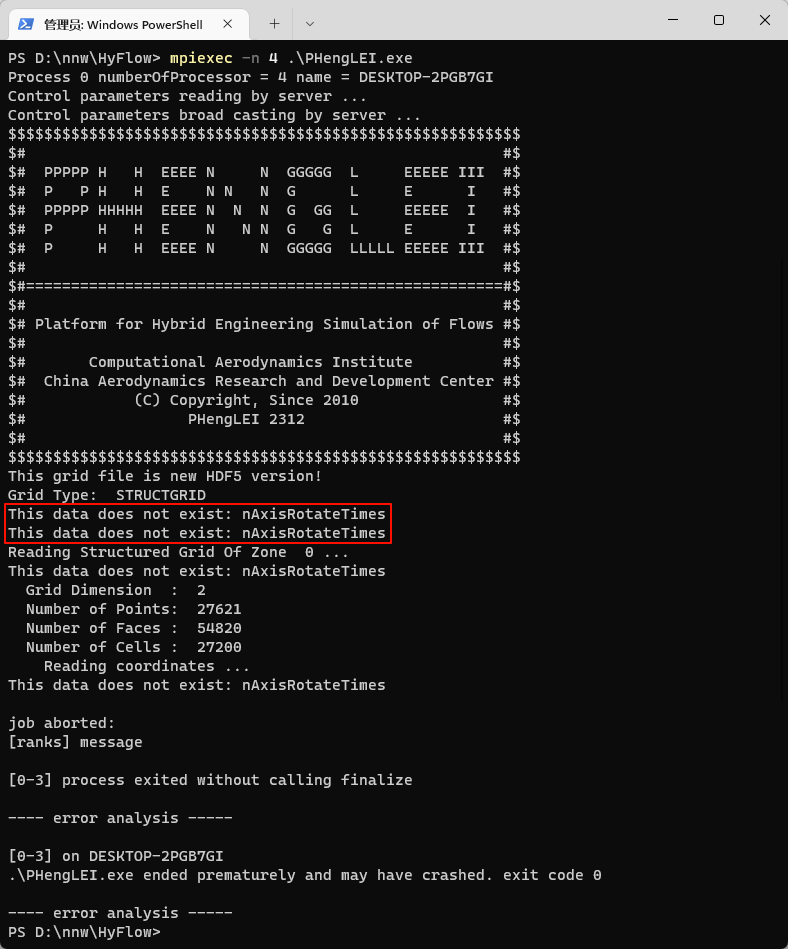

• 此时在文件夹下运行风雷，使用命令mpiexec -n 4 ./PHengLEI.exe，然而运行出错

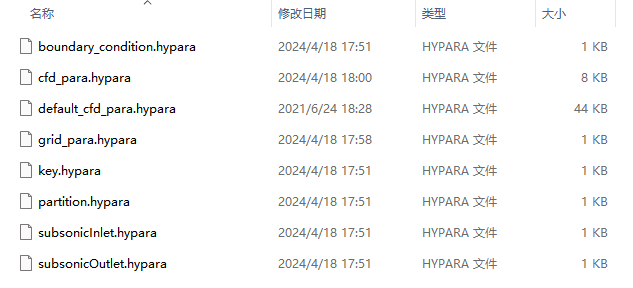

从出错信息上看，说是找不到nAxisRotateTimes，然而此参数是用于网格转换的。还得从参数文件入手进行查看。打开bin文件夹。

1. 查看bin文件夹中的key.hypara文件

string title  =  "PHengLEIMainParameterControlFile";
string defaultParaFile  =  "./bin/default_cfd_para.hypara";
int ndim =  2;
int nparafile =  1;
int    nsimutask =  0;
string parafilename  =  "./bin/cfd_para.hypara";
int numberOfGridProcessor =  0;
string parafilename1  =  """";
string parafilename2  =  "";

可以看到参数配置文件为cfd_para.hypara。

2. 查看bin文件夹中的cfd_para.hypara文件

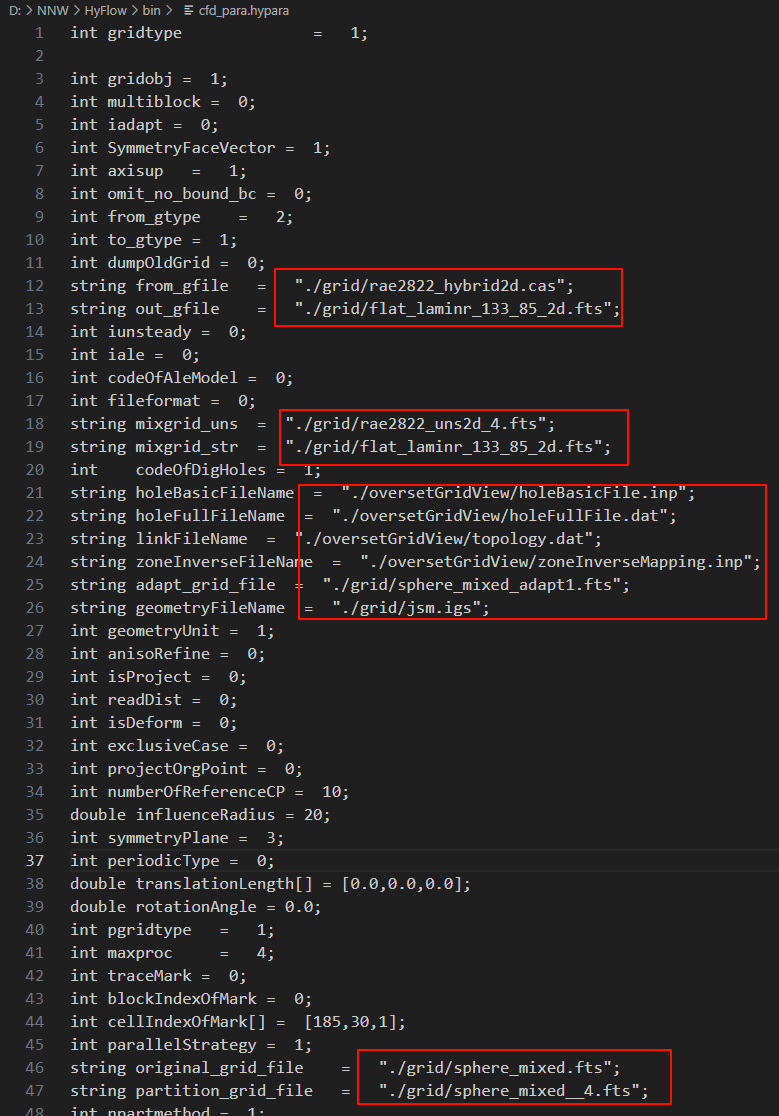

这个文件里面的内容极其混乱。感觉开发者使用的是文本替换法，文件中出现了大量与案例无关的网格文件路径。而且里面的内容压根没法看，太混乱了。

• 找到PHengLEI示例文件中的grid_para.hypara文件，拷贝其内容替换当前文件default_cfd_para.hypara。

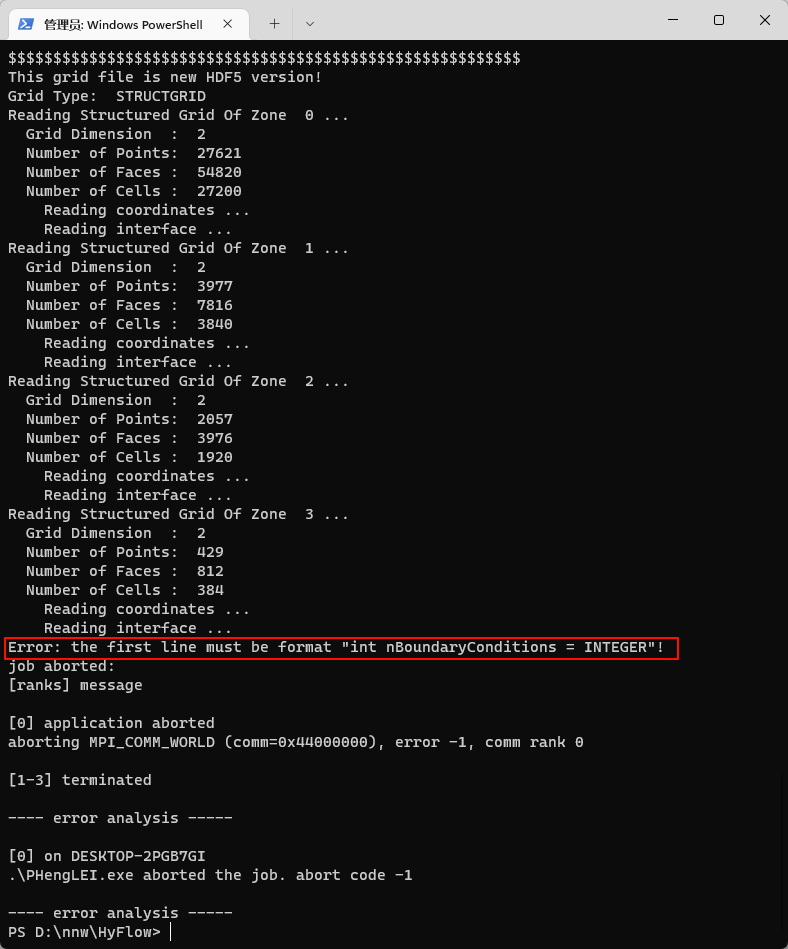

再次运行，出现如下所示的错误提示。

从提示信息来看，应该是文件boundary_condition.hypara，打开此文件，看不到有什么问题。

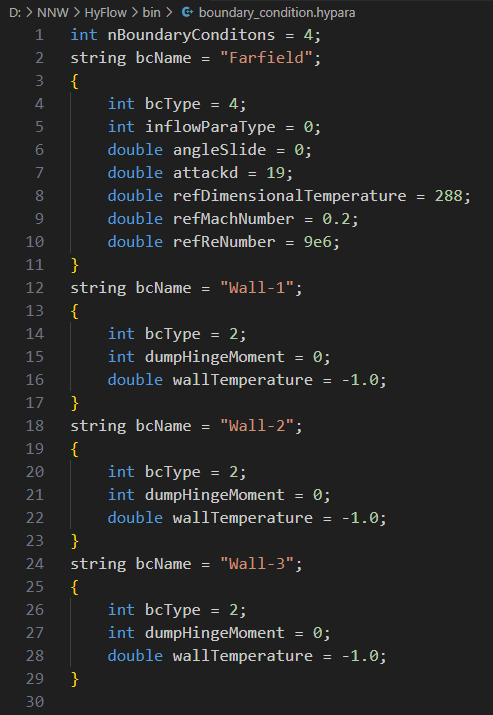

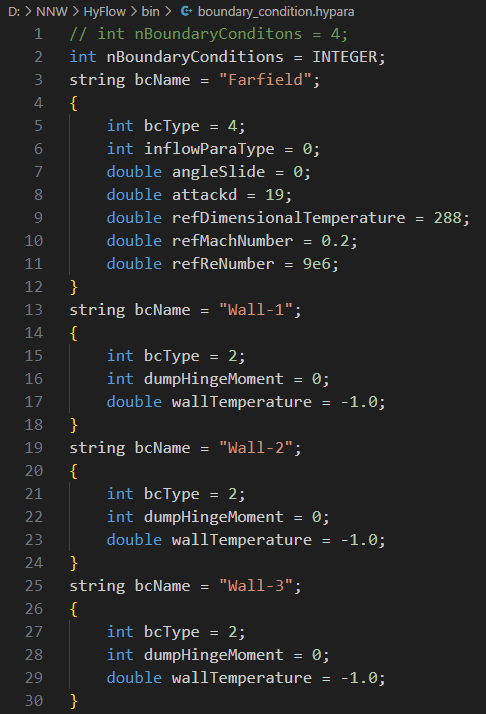

抱着试一试的想法，将第一行改成int nBoundaryConditions = INTEGER;，如下图所示。

再次运行后，似乎问题解决了。能够正常往下算了。

4 总结

使用HyFLOW作为PHengLEI的前处理GUI工具，从方法上是行得通的。虽说效果不咋地，但聊胜于无！
