本案例模拟20 m/s风速条件下狭缝V型槽后方的尾流结构。

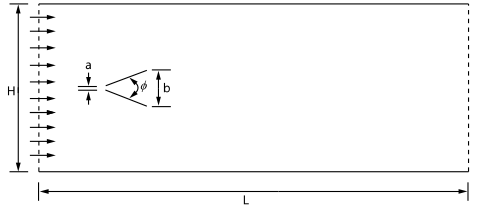

1 问题描述
穿过狭缝的流动与壁面剪切层之间相互作用形成非对称尾流结构。由于Coanda效应,尾部流动会偏向于一侧挡板。(注:康达效应也称附壁效应,可自行查阅相关资料)

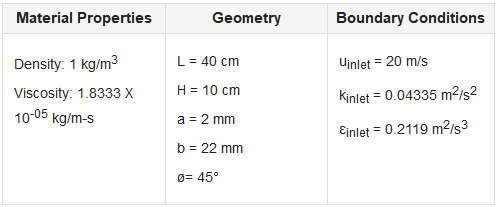

计算参数如表所示。
2 Fluent设置
-
以2D、Double Precision方式启动Fluent并加载case文件
2.1 General设置
-

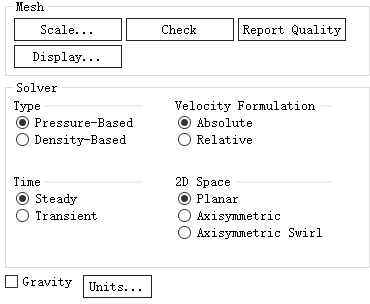

鼠标双击模型树节点General,右侧面板采用默认设置即可
2.2 Models设置
-

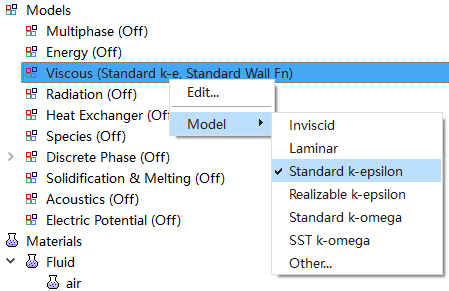

右键选择模型树节点Models > Viscous,选择弹出菜单项Model → Standard k-epsilon采用Standard k-epsilon湍流模型
2.3 Materials设置
-

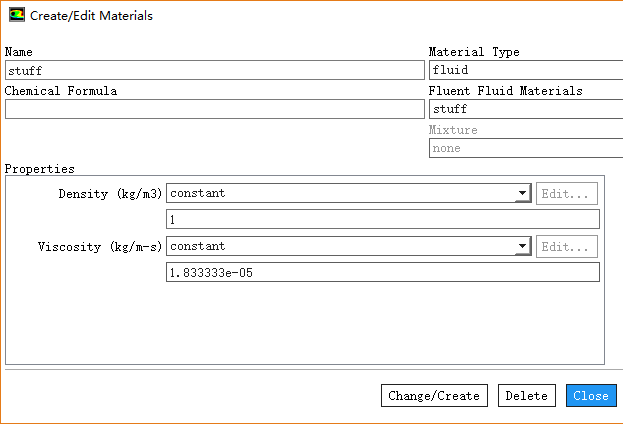

新建材料stuff,如下图所示设置其密度及粘度分别为1 kg/m3及1.83333e-5 kg/m-s
2.4 Cell Zone Conditions设置
-

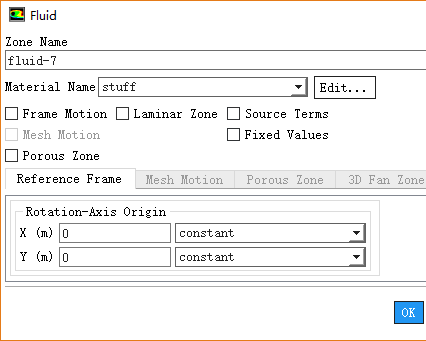

双击模型树节点Cell Zone Conditions > fluid > fluid-7,弹出对话框中确保Material Name为stuff
2.5 Boundary Conditions设置
-

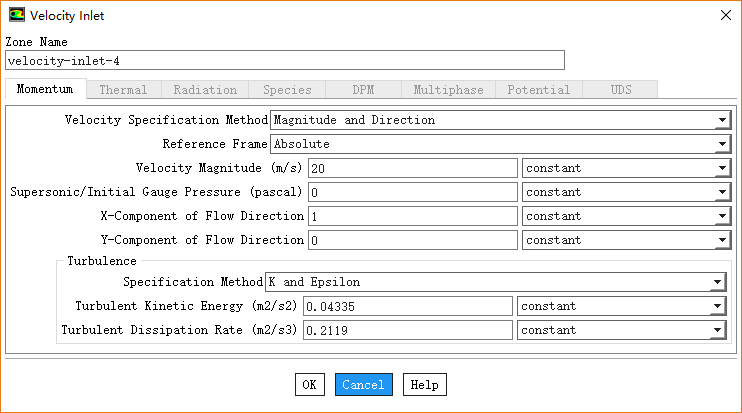

双击模型树节点Boudnary Conditions > velocity-inlet-4,如下图所示,设置Velocity Magnitude为20 m/s,设置湍动能及湍流耗散率
-

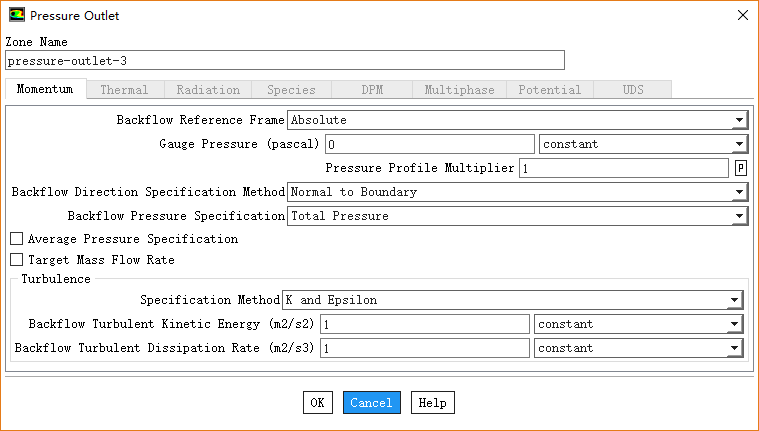

鼠标双击模型树节点Boundary Conditions > pressure-outlet-3,如下图所示设置参数
2.6 Initialization
-

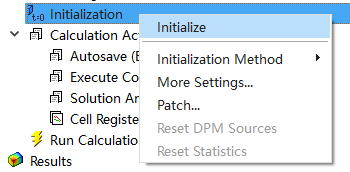

右键选择模型树节点Initialization,点击弹出菜单项Initialize进行初始化
2.7 Run Calculation设置
-

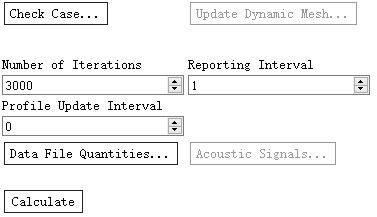

鼠标双击模型树节点Run Calculation,右侧面板中设置参数Number of Iterations为3000,点击按钮Calculate开始计算
3 计算后处理
-
X方向速度分布
-

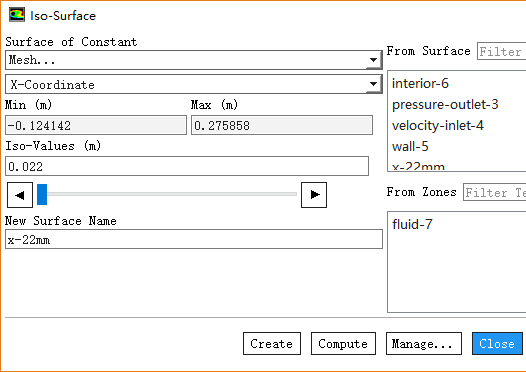

创建x=22mm截面
-

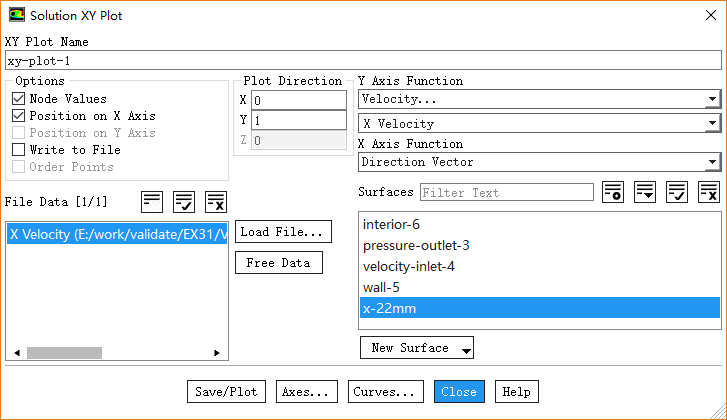

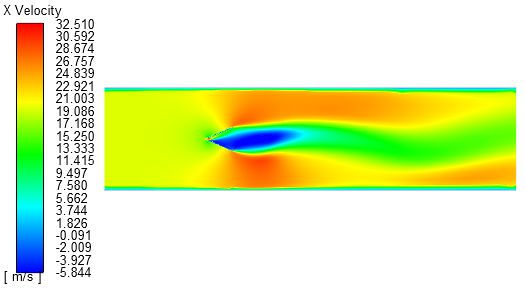

显示x=22mm界面上X Velocity分布,并加载实验数据进行比较

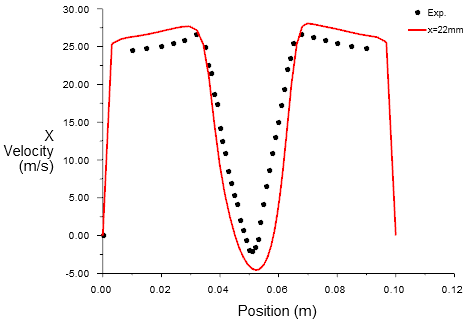

计算结果与实验值比较,如下图所示
计算结果能够较好的与实验值相吻合。
实验值来自参考文献:J.T. Yang, G.L. Tsai, “Near-wake flow of a v-gutter with slit bleed”. Journal of Fluid Engineering. Vol 115. pp. 13-20, 1993
链接:
https://pan.baidu.com/s/1Yk9Q2z6b57fFlLJRbq8E6A
密码:z09s
