在Fluent Meshing watertight流程中生成Interface

虽说 Fluent 多区域计算时建议使用共节点计算网格，不过在应用滑移网格时还需要使用 Interface。在早期的 Fluent Meshing 中，只能通过 outline 流程或 FTM 流程创建 Interface 边界，Watertight 工作流程直到 2022 版本后才具有此功能。

本文描述在 Fluent Meshing 的 Watertight Geometry 工作流程中创建 Interface 边界的基本过程。

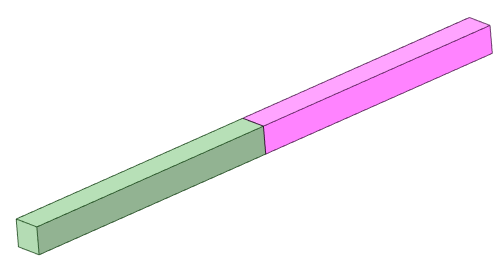

如图所示的几何模型。该几何包括两个计算区域，在进行网格划分之前，不要进行共享拓扑。

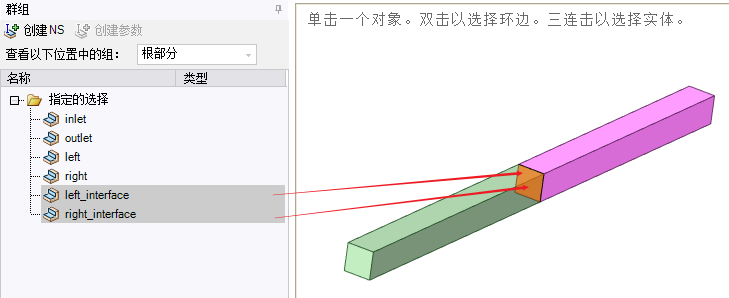

在SpaceClaim中为交界面命名。

进入Watertight工作流程。下面是一些在设置时需要注意的节点，其它节点按照常规方法设置。

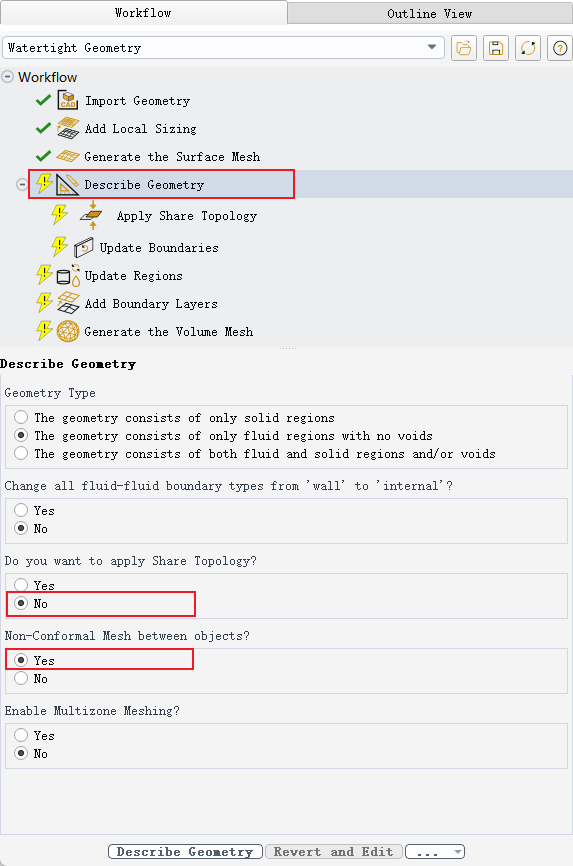

• 节点 Describe Geometry
• 设置Do you want to apply Share Topology? 为 No
• 设置 Non-Conformal Mesh between objects？ 为 Yes

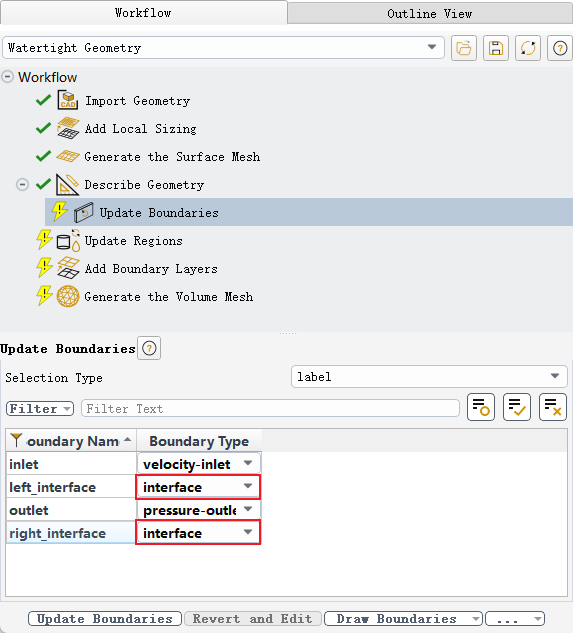

• 在Update Boundaries节点中设置 interface 边界类型

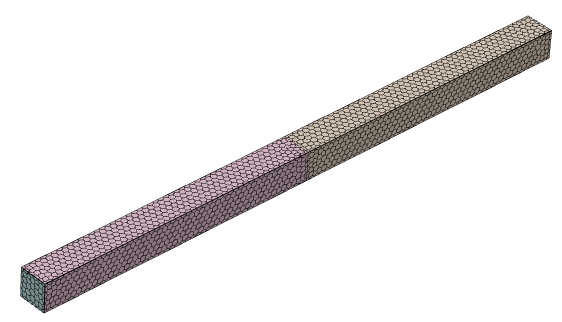

其它节点按照常规设置。生成的网格如图所示。

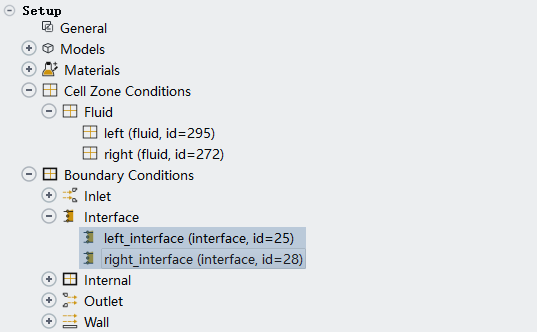

将网格导入到Fluent中，可以看到interface边界。

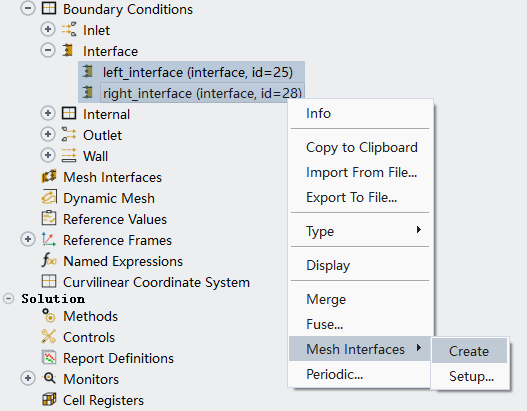

如下图所示创建Mesh Interface。

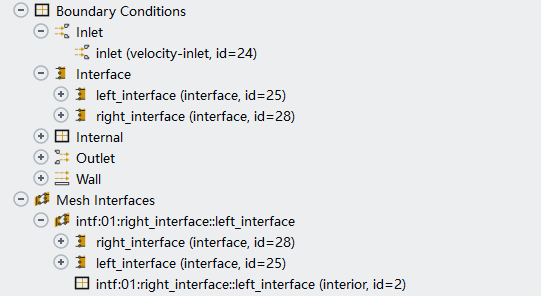

完成后的边界及区域分界面如下图所示。

任务完成。总体上还是非常简单的。

这里需要注意的是，Fluent Meshing只能为三维几何生成网格，对于二维多区域计算模型，若想要生成interface面，则无法在Fluent Meshing中处理，此时可以考虑使用ANSYS Meshing进行网格生成。也可以在SpaceClaim中对不同的区域生成网格后在Fluent中进行组装。

（完）
